V6发动机配套锥形褶皱空气滤清器结构

　　在车用动力系统的进气回路设计中，空气滤清器是保障动力单元耐久运行的核心前置部件，这款适配V6机型的锥形褶皱结构空气滤清器，主要面向大排量V型六缸发动机的高流量进气需求设计，常见于乘用车辆、轻型动力设备的进气系统布局中，承担着滤除进气气流中悬浮沙尘、硬质颗粒、絮状杂质的核心作用，避免硬质磨粒进入气缸壁与活塞配合间隙，造成缸壁拉伤、活塞环磨损、气门密封面烧蚀等不可逆损伤，直接决定动力单元的大修间隔与运行稳定性。

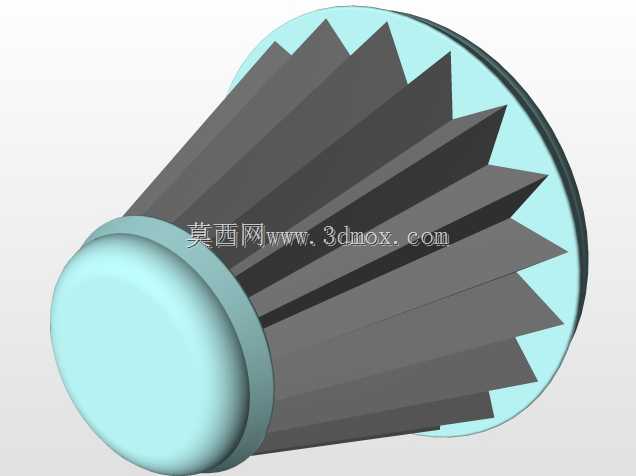

　　从结构设计逻辑来看，这款滤清器采用锥台形整体布局，进气端为小直径圆弧端面，出气连接端为大直径环形安装边，褶皱式滤材沿锥面周向均匀排布，这种非等直径的锥面结构并非单纯的造型选择，而是充分结合V6发动机的机舱安装空间约束做的适配：V型六缸发动机的进气歧管通常布置在两列气缸的夹角区域，可用安装空间呈窄锥状，锥台形滤体可以在有限的径向空间内最大化滤材的展开面积，相比同安装直径的圆柱滤芯，褶皱滤材的有效过滤面积能提升40%以上，在相同进气流量下可以降低滤材两侧的气流压降，减少进气阻力对发动机充气效率的影响，保障高转速工况下的进气充足度。

　　滤体两端的密封端盖采用硬质结构设计，小直径端的圆弧端盖一方面起到封闭滤体端部、避免未过滤空气从端部短路进入洁净侧的作用，另一方面圆弧导流面可以对进入滤体的气流做预导流，减少进气涡流造成的流动损失，降低进气过程中的气流噪声；大直径端的环形安装边设置有整圈密封贴合面，安装时可以直接压合在进气壳体的密封槽内，配合弹性密封胶圈实现洁净侧与脏侧的完全隔离，避免未经过滤的空气从安装配合间隙漏入下游。周向排布的褶皱结构采用等褶高设计，每个褶的折边角度经过气流仿真优化，既保证滤材有足够的支撑强度，在高负压进气工况下不会出现褶片倒伏、贴连的问题，又能让气流在穿过滤材时分布更均匀，避免局部滤材过早积尘堵塞，延长滤芯的维护更换周期。

　　从安装边界来看，这款滤清器的大端安装直径适配主流V6机型的空气滤清器壳体安装位，整体轴向长度控制在机舱预留的安装空间范围内，安装时无需对周边的线束、管路做额外移位，可直接替换同规格的原厂滤芯；滤材采用梯度密度结构，迎风侧为疏松的粗纤维层，先拦截大颗粒沙尘，深层为细密的合成纤维层，拦截细小的悬浮颗粒，兼顾容尘量与过滤精度，在常规城市道路工况下，可满足动力系统全工况的进气过滤需求，在多尘的非铺装路面工况下，也能有效阻挡大颗粒沙尘进入进气道，配合进气道的预旋除尘结构，可进一步提升复杂环境下的运行可靠性。

　　在实际配套应用中，这类锥形褶皱滤芯除了车用V6动力场景，也可适配同进气流量等级的固定式动力机组、小型工程设备的进气系统，设计时充分考虑了不同安装姿态下的滤材支撑性能，无论是垂直安装还是倾斜安装，褶片之间的支撑结构都能保证滤材间隙均匀，不会因为重力或者气流压力出现局部贴合，保障全生命周期内的进气阻力稳定，不会因为滤芯局部堵塞造成进气量不足，导致动力输出下降、油耗异常升高等问题。设计过程中针对滤材的褶皱折距做了多轮迭代，折距过大则有效过滤面积不足，进气阻力偏高；折距过小则积尘后容易出现褶间堵塞，缩短维护周期，最终选定的折距参数平衡了过滤效率、进气阻力与容尘寿命三者的关系，适配V6发动机全转速区间的进气流量变化需求，从怠速工况的小流量进气到高负荷工况的大流量进气，都能保持稳定的过滤性能与气流通过性。
