3/8英寸规格多层弯折紫铜蛇形换热管

　　做换热设备结构设计快十二年，经手的盘管类换热元件少说有上百款，这款3/8英寸管径的多层弯折蛇形管，是小容积换热场景里适配性极强的一款管路结构。先从实际落地的场景说，这类蛇形管最常出现在小型恒温槽、紧凑型液冷散热单元、小型制冷机组的蒸发器段，还有实验室小型换热装置的流道里——这些场景普遍没有足够的直管排布空间，又需要在有限的腔体容积里尽可能拉长流体换热路径，蛇形弯折的结构刚好能解决这个核心矛盾。

　　很多刚入行的工程师做蛇形管设计时，容易只盯着换热面积算，忽略弯管处的流体阻力和加工可行性，这款结构在设计时就把这些工程实际问题考虑进去了。首先是管径选3/8英寸，这个规格的紫铜管兼顾了通流能力和弯管加工的柔韧性，既不会因为管径太小导致流体压损过大，也不会因为管径太粗在多层弯折时出现管身瘪陷、内壁褶皱的问题——要知道弯管处一旦出现内壁褶皱，不仅会增加局部流阻，还会在褶皱处残留流体杂质，长期运行容易形成结垢，直接影响换热效率和管路使用寿命。

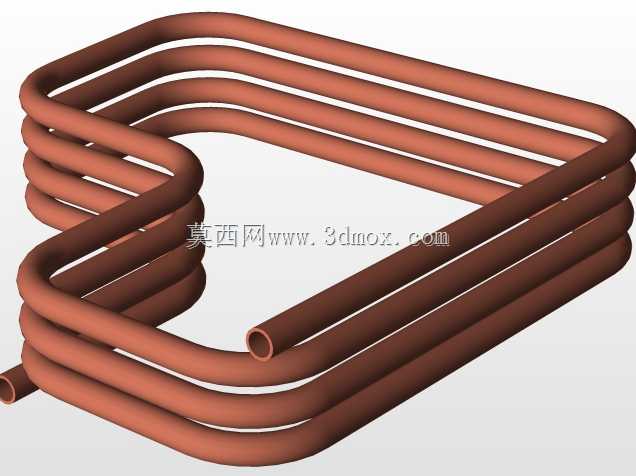

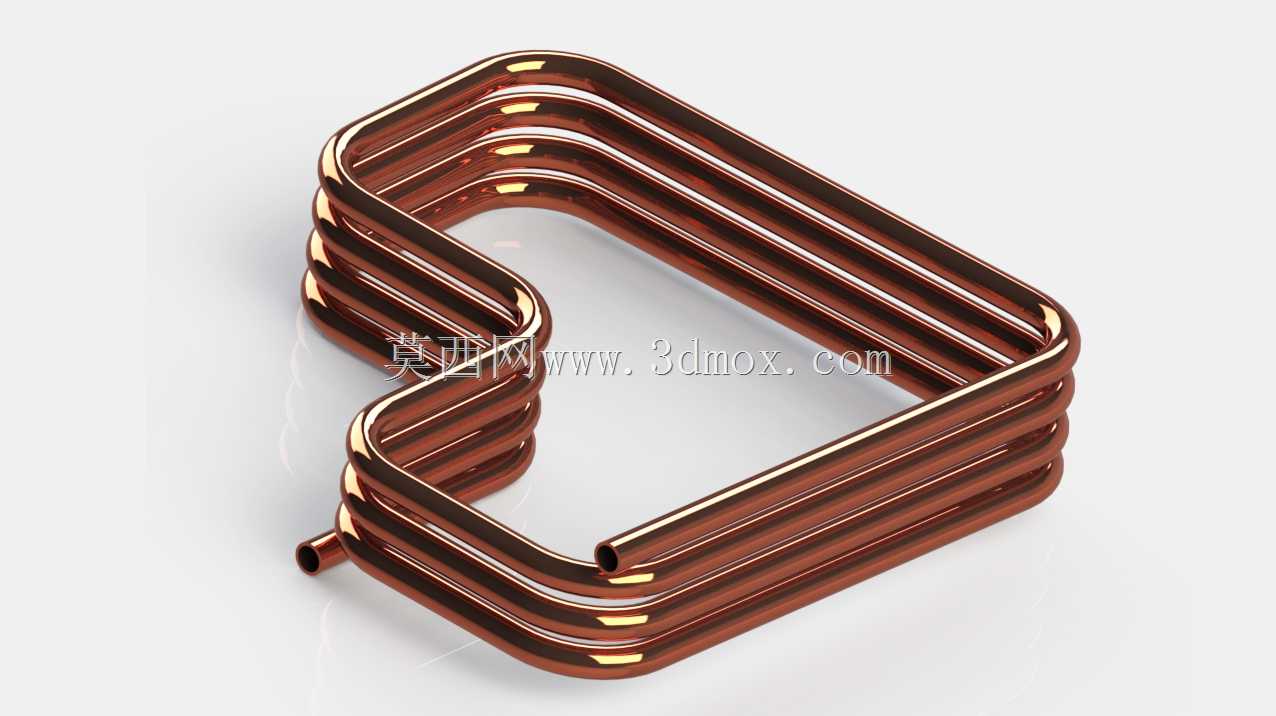

　　再看弯折结构，这款蛇形管采用的是等半径圆角弯折，每层弯折的曲率半径保持一致，相邻两层管身之间预留了均匀的间隙，这个间隙不是随便留的：如果是液浸式换热场景，间隙能保证换热介质在管间充分流动，不会出现流动死区；如果是风冷搭配的场景，均匀的管间距能让冷却气流平顺通过，避免局部紊流带来的风阻飙升。多层平行排布的结构，让整个盘管的外轮廓形成规则的类矩形边界，安装时可以直接嵌入对应的矩形安装槽内，不需要额外做复杂的固定支架，只需要在管身的几个平直段加设管卡就能完成固定，安装边界非常规整，对设备内部的空间利用率提升很明显。

　　从流体功能的角度说，蛇形结构的流道能让管内的流体在流动过程中不断改变流向，形成适度的湍流扰动，相比直管段的层流状态，湍流状态下流体和管壁的热交换效率要高出不少，这也是为什么同等长度、同等管径的蛇形管换热能力比直管高的核心原因。设计时特意控制了每一段平直段的长度，不会让平直段过长导致流体重新回到层流状态，每经过一次弯折就重新扰动一次流态，全程保持较高的换热效率。

　　实际选型时还要注意安装边界的匹配，这款盘管的进出口都设置在同一侧的端部，两个接口的中心距和伸出长度都做了标准化设计，对接外部管路时不需要额外调整管路走向，直接采用卡套或者焊接方式就能连接，减少现场装配的工作量。另外管身的弯折处没有出现截面变形，整个管路的通径从头到尾保持一致，不会出现局部节流的问题，对于输送洁净流体、或者对流量稳定性要求高的换热场景来说，这点非常重要——很多小厂加工的蛇形管弯管处瘪陷，实际通径比标称管径小了近三分之一，运行时泵的负载会莫名升高，排查半天找不到问题，最后才发现是弯管加工的缺陷。

　　还有一个容易被忽略的设计细节，这款蛇形管的层与层之间没有直接接触，预留的间隙除了保证介质流动，还能避免管身之间因为热胀冷缩出现摩擦磨损，设备运行时管路会因为温度变化产生微量的形变，均匀的间隙给形变留出了足够的释放空间，不会因为热应力集中导致管身开裂或者焊点泄漏。对于需要长期在温度交变环境下运行的换热设备来说，这个细节直接决定了管路的使用寿命。

　　从建模的角度说，这类蛇形管建模时不能只做简单的路径扫描，要提前把弯管的回弹量考虑进去，实际加工紫铜管时，弯管完成后会有一定的角度回弹，如果建模时完全按理论尺寸做路径，加工出来的盘管外轮廓尺寸会偏大，没法嵌入预设的安装位。另外扫描时要注意管壁的厚度保持均匀，尤其是弯管处的壁厚变化，外侧管壁拉伸减薄、内侧管壁压缩增厚的量要控制在工程允许的范围内，避免外侧壁厚过薄导致承压能力不足。
