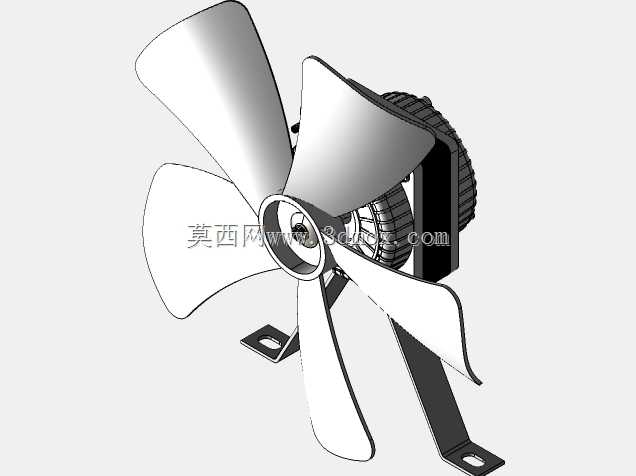

小型轴流排风风机带安装支架结构

　　这款小型轴流排风结构，日常多应用在小型设备舱散热、狭小空间通风换气、商用柜体排风这类场景里，不少电控柜、小型工业设备的侧装排风位，还有商用冷柜、小型烘干设备的气流循环位，都能见到同结构产品的身影。从实际使用角度看，它的核心作用是驱动定向气流，把密闭空间内积聚的热量、浑浊空气直接排到外部，或是带动封闭空间内的空气形成循环流，避免局部温度过高影响元器件寿命，或是空间内空气滞积带来的凝露、异味问题。

　　从功能特性上拆解，五叶式的风叶设计是经过气动校核的，叶型采用了变截面扭曲设计，从叶根到叶梢的安装角平滑过渡，能在较低转速下获得足够的风量，同时把转动时的气流切割噪声控制在较低水平，适合对运行噪音有要求的民用、商用配套场景。风叶中心的轮毂做了加厚定位结构，和电机输出轴的配合采用轴孔加顶丝的固定方式，装配时能保证同轴度，避免高速转动时出现动平衡偏差带来的振动问题。配套的驱动电机采用封闭式外壳结构，外壳带散热筋设计，即使长时间连续运行，电机绕组产生的热量也能通过外壳筋条快速散出，适配长时间不间断运行的工况需求。

　　设计思路上，整个结构优先考虑了安装便捷性和运行可靠性，没有采用多余的装饰性结构，所有外形结构都服务于功能需求。电机尾部的端盖做了格栅式防护，既能避免异物进入电机内部干扰转子转动，又不会阻碍电机自身的散热气流。底部的L型安装支架采用折弯成型结构，支架上开有长圆形安装孔，安装时可以根据实际固定面的孔位偏差做小范围的位置调整，降低现场安装的对位难度；支架和电机壳体之间采用刚性连接，连接位做了加强筋过渡，能承受风机运行时的轻微振动，不会长期使用后出现连接松动的问题。

　　从安装边界和尺寸适配角度看，这类小规格风机的风叶直径适配10英寸的安装开孔，安装时不需要额外做复杂的转接结构，只要在安装面板上开出对应尺寸的通风孔，把支架固定在安装面的承重结构上即可完成装配。风叶和安装面之间预留了足够的安全间隙，转动时不会和周边的防护网、安装面板发生刮蹭；电机的接线端设置在侧方位置，接线时不需要拆解风机主体，直接从侧方接线盒引入电源线就能完成电气连接，后期维护检修也十分方便。

　　在结构细节处理上，风叶的边缘做了圆弧过渡处理，没有尖锐的棱角，一方面能减少叶尖处的气流涡流损失，提升送风效率，另一方面也能避免装配、维护过程中锋利边缘划伤操作人员。电机外壳采用一体冲压成型结构，拼接缝隙做了密封处理，能阻挡日常使用中的灰尘、少量飞溅水汽进入电机内部，适配多粉尘、轻微潮湿的安装环境。整个结构的重心落在安装支架的支撑范围内，固定后不会出现重心偏移带来的额外应力，长期运行也不会因为持续振动导致固定螺丝松脱。

　　针对实际使用中可能遇到的维护需求，整个结构的拆解逻辑十分清晰，拆掉风叶中心的固定顶丝就能取下风叶做清洁，拆掉支架和电机之间的连接螺丝就能单独拆下电机做检修，不需要破坏周边的安装结构，能大幅降低后期运维的时间成本。风叶的材质适配常用的工程塑料或是轻质金属冲压件，不管是采用哪种材质，这个结构的动平衡调校基准都统一，批量生产时不需要针对材质大幅调整模具或是加工参数，适配不同成本档位的产品生产需求。
