嵌入式数显温度控制器MT-512结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445366
  • 嵌入式数显温度控制器MT-512结构设计
  • 嵌入式数显温度控制器MT-512结构设计
  • 嵌入式数显温度控制器MT-512结构设计

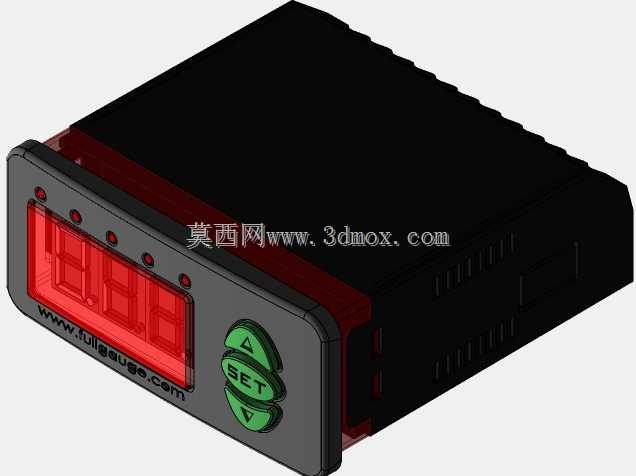

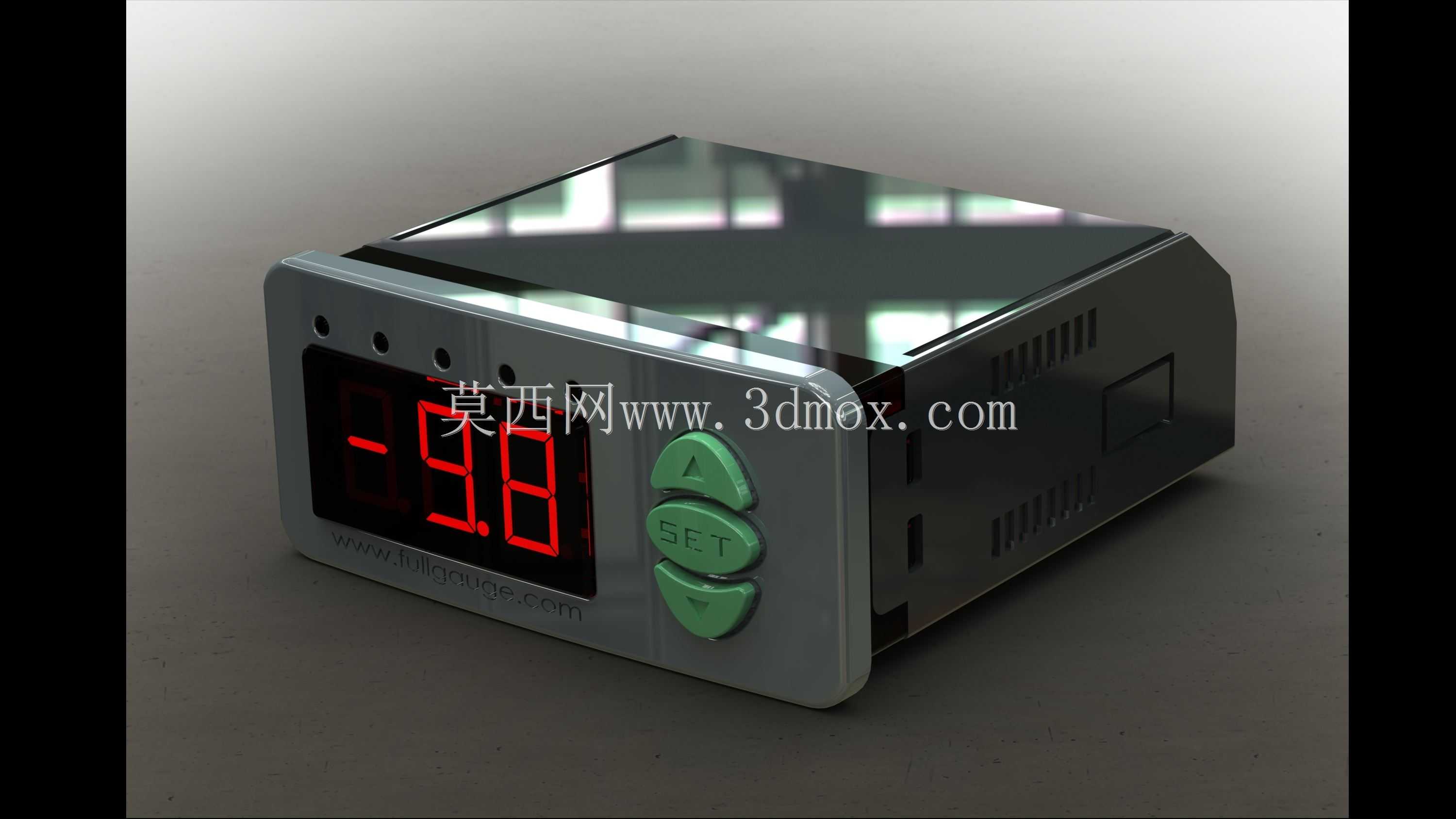

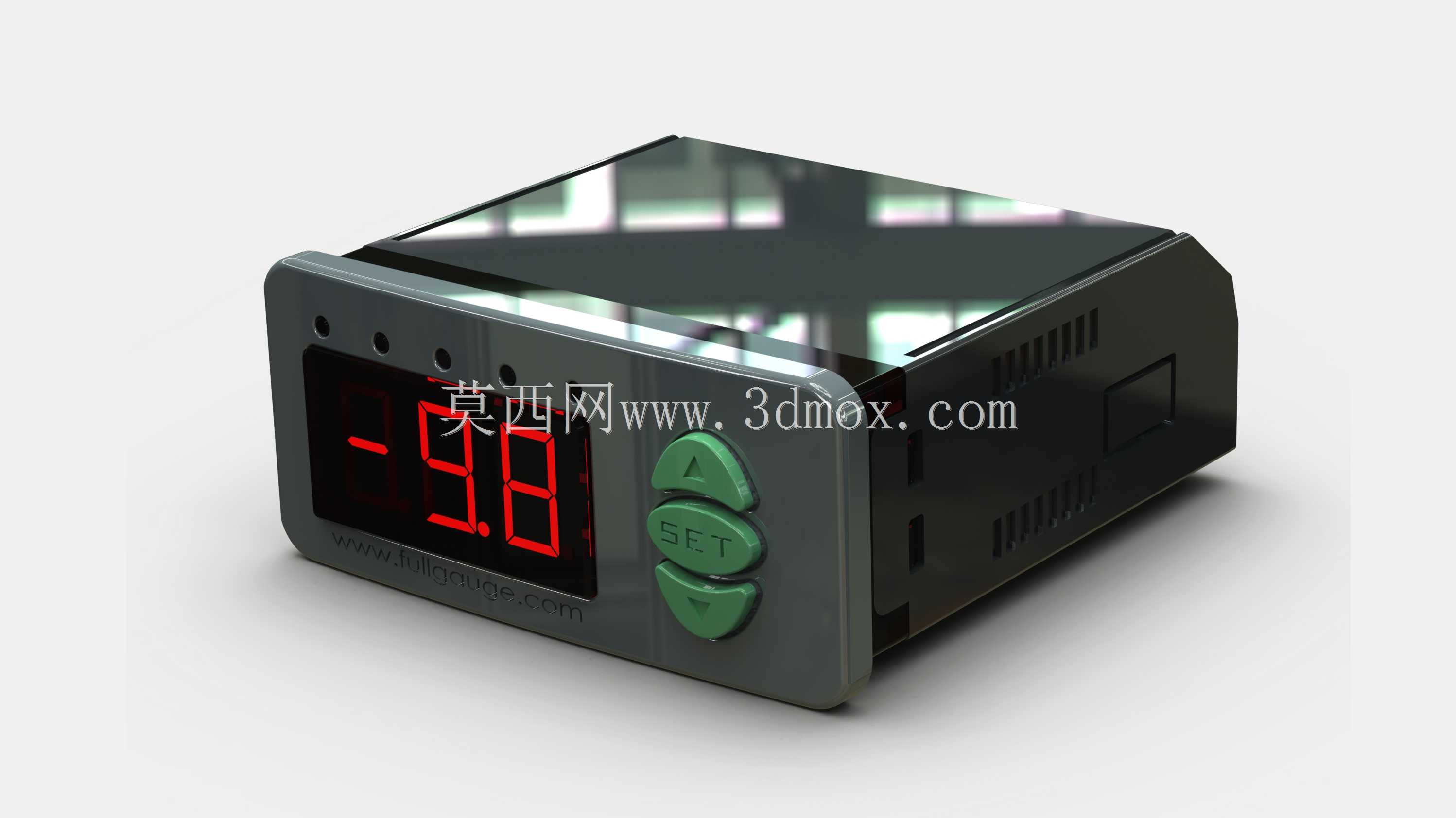

  这款温控装置的三维结构还原,完全围绕工业现场的嵌入式安装需求展开,做结构设计的时候首先要考虑的就是面板安装的适配性,这类温控器大多用在冷柜、恒温试验箱、小型工业加热台、商用制冷机组的电控面板上,安装时直接卡入预制的面板开孔即可,不需要额外的固定支架,壳体侧面预留的弹性卡扣结构就是为了适配1.5-3mm厚度的金属或塑料电控面板,安装时推入开孔就能自动卡紧,后期维护拆卸也只需要从背面按压卡扣就能推出,不用在面板正面做额外的固定孔位,能保证电控面板的正面整洁度。

  从功能结构来看,正面的红色数码管显示区域做了内凹的遮光设计,避免工业现场的强光直射导致读数看不清,显示窗的透明面板采用略微倾斜的角度,操作人员站在设备正面1.2-1.8米的常规操作高度就能清晰看到数值,不需要刻意俯身或者仰头。操作按键采用三个绿色的硅胶按键布局,从上到下分别是参数上调、设置确认、参数下调,按键的凸起高度控制在3mm左右,既保证按压的时候有清晰的触感反馈,又不会因为凸起过高在运输或者安装过程中被误碰,按键和壳体之间的缝隙做了0.2mm的间隙控制,既能保证按键按动的时候没有卡滞,又能阻挡现场的少量灰尘、凝露顺着缝隙进入壳体内部,适配多数没有严格防水要求的常规工业电控场景。

  壳体的侧面和背面都设计了密集的散热格栅,格栅的开孔方向顺着壳体内部电路板的散热路径排布,内部的电源模块、继电器输出模块工作时产生的热量可以顺着格栅自然对流排出,不会在壳体内部积热导致元器件寿命缩短。背面的接线端子区域做了内凹的限位结构,接线的时候导线插入端子拧紧之后,导线的弯折半径不会超出壳体的安装边界,避免安装时因为导线顶到电控箱内部的其他元器件导致安装不到位。

  做这款模型的结构还原时,首先对齐的是面板的安装开孔尺寸,这类通用型嵌入式温控器的开孔尺寸大多遵循行业通用的45*45mm面板开孔规范,壳体的插入深度控制在80mm以内,适配绝大多数小型电控箱的内部安装空间,不会因为深度过大和箱内的走线、其他元器件产生干涉。壳体的边角都做了R2的圆角处理,一方面是注塑生产的时候能减少应力集中,避免壳体边角开裂,另一方面安装的时候也不会划伤操作人员的手部,也不会刮坏电控面板的开孔边缘涂层。

  从实际应用的场景来看,这类温控器的核心作用是采集现场的温度传感器信号,经过内部电路运算之后输出开关量信号,控制外接的加热或者制冷设备启停,把被控环境的温度稳定在设定的区间内,所以结构设计的时候还要考虑内部电路板的固定方式,壳体内侧预留了三个铜柱安装位,电路板通过螺丝固定在铜柱上,和壳体底部保持3mm的间隙,避免电路板背面的焊点直接接触壳体导致短路,同时这个间隙也能让空气在电路板下方流通,带走背面元器件的热量。正面的显示窗和壳体之间采用卡扣式固定,不需要打胶,装配的时候直接把显示窗卡入壳体正面的卡槽即可,生产装配效率更高,后期如果显示窗刮花也可以单独拆卸更换,不用更换整个壳体。

  在建模的时候特意还原了壳体表面的细微磨砂质感,和实际量产的塑料壳体表面质感一致,按键表面的防滑纹理也做了还原,实际按压的时候手指不会打滑,壳体正面的品牌标识区域做了下沉0.3mm的凹槽,方便后续丝印或者贴膜标识,不会因为长期擦拭导致标识磨损。散热格栅的每个开孔宽度控制在2mm,既保证通风面积,又能防止现场的较大杂物、昆虫进入壳体内部造成电路短路,格栅的筋条厚度1mm,兼顾通风量和壳体的结构强度,不会因为格栅过密导致注塑生产时走胶困难,也不会因为筋条过薄导致壳体容易碎裂。

  考虑到这类温控器经常会和接触器、继电器等强电元器件安装在同一个电控箱内,壳体采用阻燃ABS材质,建模时也预留了内部的屏蔽层安装位置,部分抗干扰要求高的场景可以在壳体内壁贴金属屏蔽箔,减少强电干扰对温度采样精度的影响。接线端子的排布按照强电、弱电分开的原则,电源输入、继电器输出的强电端子和温度传感器输入的弱电端子分别布置在背面的两侧,接线的时候强电和弱电导线分开走线,减少信号干扰,端子的螺丝规格采用M3的通用规格,现场接线用常规的十字螺丝刀就能操作,不需要特殊工具。
