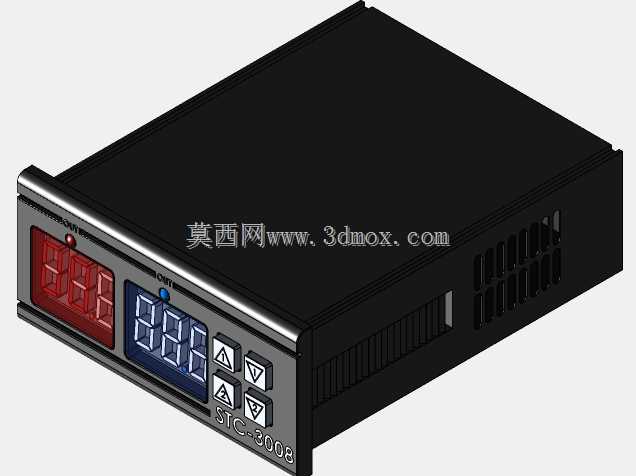

嵌入式双数显温控器STC-3008结构设计

　　在冷链仓储、小型工业恒温槽、水族养殖控温、商用展示柜、小型烘烤箱这类需要精准双限温控制的场景里，嵌入式安装的数显温控器是整套控温回路的核心交互与控制节点，STC-3008这类双显示温控器的结构设计，完全围绕面板嵌入安装的场景需求展开。从实际安装边界来看，这款温控器采用标准的嵌入式面板安装结构，壳体主体为阻燃ABS注塑成型，面板部分做了轻微的凸起包边设计，安装时仅需在设备面板上开出对应尺寸的矩形安装孔，将温控器主体从面板正面推入，再通过壳体两侧自带的弹性卡扣卡紧在安装面板背面，不需要额外的螺丝固定，适配1.5mm到5mm厚度的常见设备面板，不管是薄铁皮的商用冷柜壳体，还是厚度稍大的亚克力试验箱面板，都能实现稳固安装，面板与安装面贴合紧密，能阻挡日常使用中的灰尘、少量飞溅液体渗入设备内部。

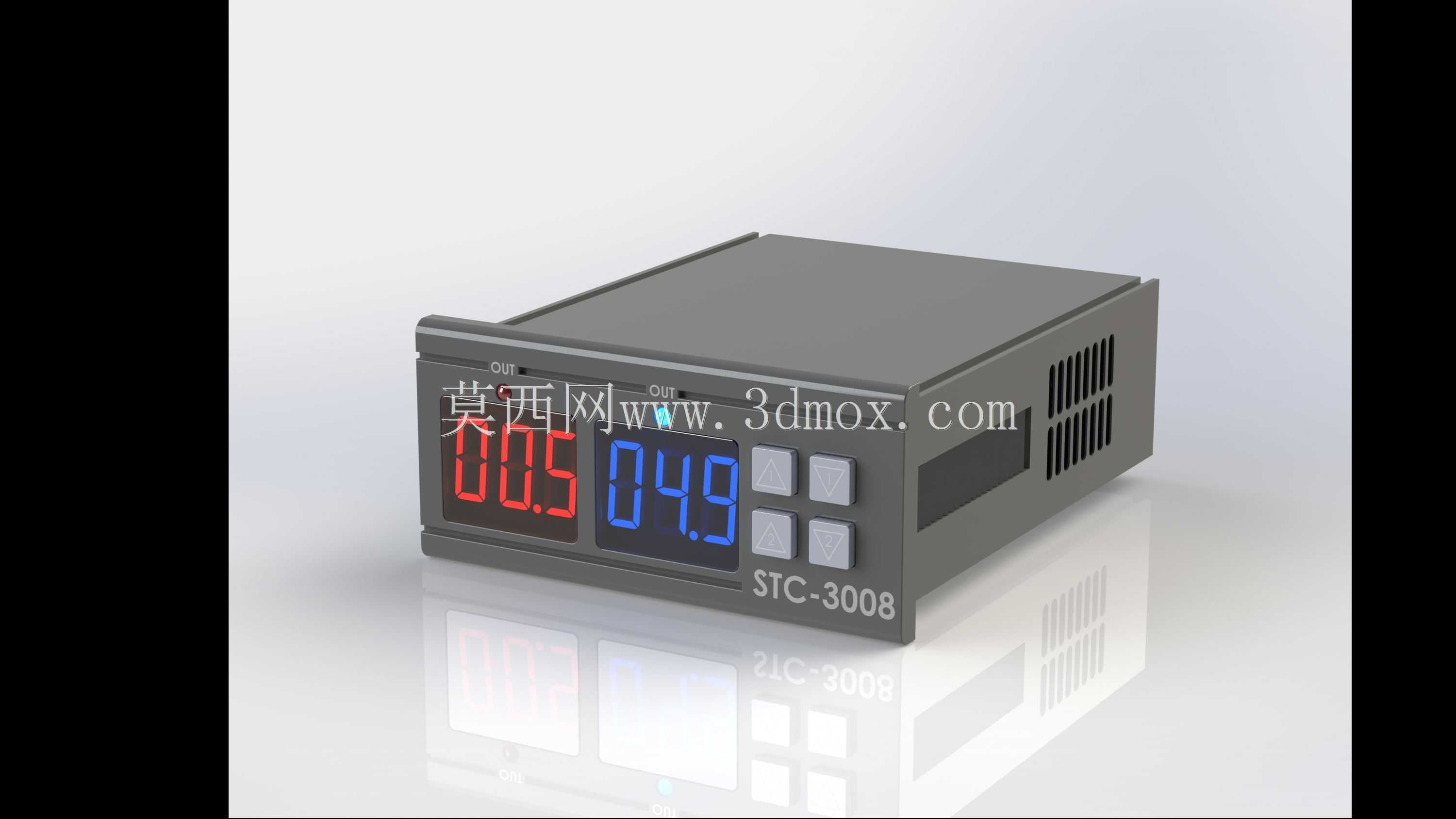

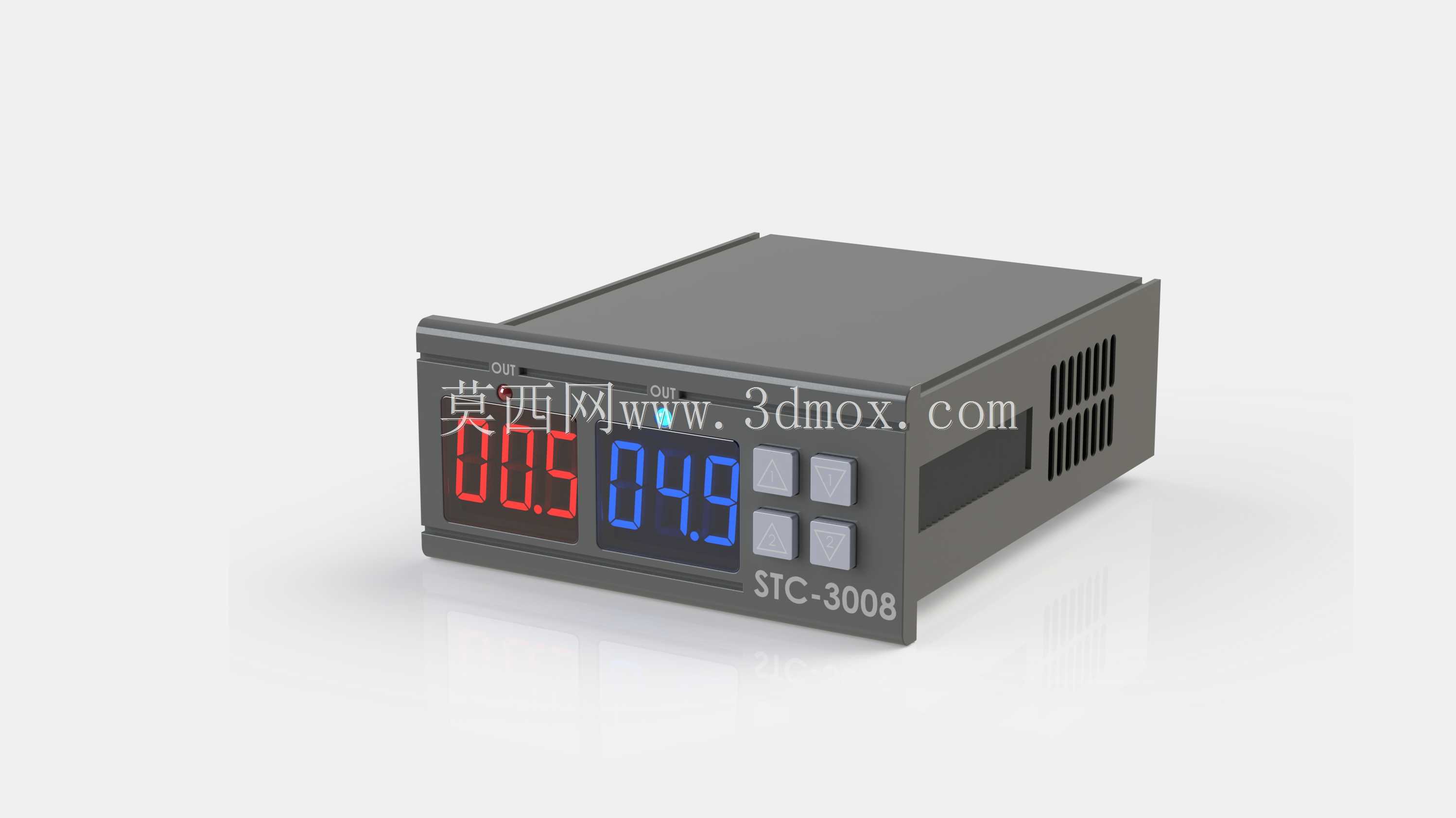

　　从功能布局的结构设计来看，正面面板左侧为双数码管显示区域，红色数码管对应实时测量温度，蓝色数码管对应设定控制温度，两个显示窗口做了独立的遮光隔层，避免两个数码管的光线互相串扰影响读数，哪怕是在光线较强的车间环境下，也能清晰分辨两个数值。显示区域右侧排布了四颗方形操作按键，按键采用硅胶材质，触感偏硬，触发行程短，表面做了细微的磨砂防滑处理，按键与面板壳体的间隙控制在0.2mm以内，既保证按键按动时无卡滞，又能避免细小杂物从按键缝隙进入壳体内部。壳体的侧面设计了多组平行的通风散热栅格，栅格开口朝下倾斜，既保证内部电路板工作时的热量能自然散出，又能避免上方滴落的液体直接顺着栅格流到电路板上，符合常规工业电控元件的基础防护设计逻辑。壳体背面预留了标准的接线端子安装位，端子排布间距符合低压电控接线的安全间距要求，接线时不需要额外弯折导线，常规的多股铜芯线压接冷压端子后就能直接接入，接线完成后导线不会与壳体内部的其他元件产生干涉。

　　从实际使用的结构适配性来看，这款温控器的内部电路板采用卡槽固定的方式安装在壳体内侧，没有使用多余的螺丝固定，生产装配时只需要将电路板对准卡槽推入即可完成固定，装配效率高，后期如果需要检修更换元件，也能快速拆开壳体。面板的显示窗口外侧覆盖了一层透明的PC防护片，防护片与面板之间采用超声波焊接固定，衔接处无缝隙，能避免日常擦拭面板时的清洁剂渗入显示区域，同时PC片的透光率达到90%以上，不会影响数码管的显示清晰度。壳体的整体尺寸紧凑，嵌入设备面板后，壳体在设备内部的纵深长度较短，哪怕是内部安装空间局促的小型恒温设备，也不会出现与内部其他元件、管路碰撞的问题。在实际选型适配时，这类温控器的安装孔位通用性强，替换同规格的老旧温控器时不需要重新扩孔或者修改设备面板结构，能直接替换安装，减少设备改造的工作量。

　　从结构设计的细节考量来看，这款温控器的边角都做了R2左右的圆角处理，安装时不会划伤安装人员的手部，面板表面做了细晒纹处理，日常使用中不容易残留指纹和划痕，长时间使用后依然能保持整洁的外观。壳体的卡扣部分做了加强筋设计，多次拆装也不会出现卡扣断裂的问题，适配需要经常拆装检修的使用场景。接线端子的标识直接注塑在壳体背面的对应位置，标识清晰耐磨，不会因为长时间使用出现标识磨损看不清的问题，接线时能快速对应接线定义，减少接错线的概率。整体结构没有多余的装饰性设计，所有的外形结构都服务于安装、操作、防护的实际功能需求，完全符合工业电控元件的实用化设计逻辑，能适配多数需要双限温度控制的小型工业、商用温控场景，不管是原厂设备配套还是后期设备改造加装，都能满足结构安装与使用的需求。
