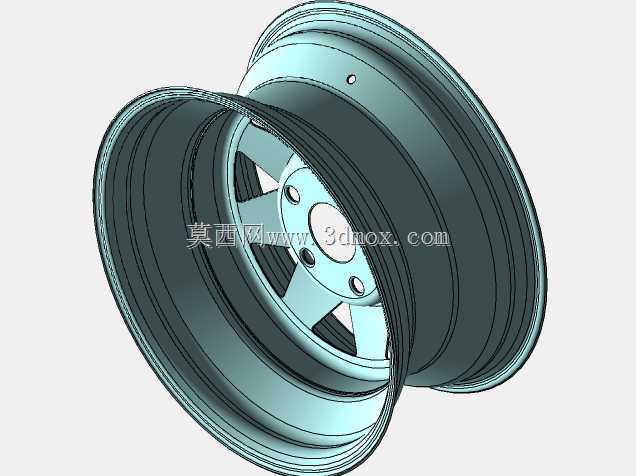

14英寸钢制商用车轮辋结构设计

　　日常做商用车行走系统配套设计时，14英寸钢制轮辋是轻卡、微面以及小型工程作业车辆上应用极广的部件，这类轮辋需要同时兼顾承载能力、装配适配性以及长期行驶的结构可靠性，建模过程中需要把实际装车的各类边界条件全部纳入考量，不能只做外观曲面的堆砌。首先要明确轮辋的核心功能，它是连接轮胎与车轴轮毂的核心承载件，既要给轮胎提供可靠的安装支撑，保证轮胎充气后能紧密贴合在轮辋座圈上，不会在急加速、急制动或者过坎冲击时出现滑转、脱胎的风险，还要传递整车的驱动力、制动力以及转向时的横向载荷，钢制材料的选用本身就是为了在成本可控的前提下，获得足够的抗冲击、抗疲劳性能，相比铝合金轮辋，钢制轮辋的抗变形能力更强，在重载、非铺装路面行驶时更不容易出现开裂失效的问题。

　　设计这类轮辋时，首先要锁定安装边界，轮辐上的螺栓孔分布圆直径、中心定位孔尺寸需要和对应车型的轮毂轴头完全匹配，四个螺栓孔的位置度公差需要严格控制，否则装车后会出现车轮动平衡超差，行驶时方向盘抖动的问题。轮辋的胎圈座角度、轮缘高度尺寸需要完全符合对应轮胎的装配标准，14英寸的规格对应的是轮辋的名义直径，配合的轮胎扁平比、断面宽度都有明确的适配范围，设计时要预留轮胎拆装的工艺空间，不能出现轮胎装拆时刮伤胎圈的结构棱角。轮辋的轮缘部分做了圆弧过渡强化，这个位置是车辆过坑、侧倾时最容易受冲击变形的部位，加厚的圆弧结构可以分散应力，避免轮缘受冲击后出现弯折，导致轮胎漏气。

　　从结构设计思路来看，轮辋本体采用多段滚压成型的钢制板材焊接而成，轮辐和轮辋的连接位置采用满焊工艺，建模时特意保留了焊接位置的过渡圆角，避免应力集中，长期交变载荷下焊缝位置是疲劳开裂的高发区，合理的圆角过渡可以大幅降低应力峰值。轮辐上的减重孔不是随意开设的，每个孔的位置、大小都经过受力校核，在不降低整体结构强度的前提下，尽可能降低轮辋的非簧载质量，提升整车的行驶平顺性，同时这些孔洞也能给制动系统留出散热空间，避免长时间制动时热量堆积在轮辋内部，加速轮胎橡胶老化。气门嘴的安装孔位置特意选在轮辐的镂空区域，方便后续充气操作，同时避开了应力集中的高负荷区域，不会因为开孔降低轮辋的整体强度。

　　实际应用场景中，这类钢制轮辋除了配套民用轻卡、微面之外，还大量用在厂区内的短途转运电瓶车、小型工程作业机具、拖挂式设备的行走轮上，这类场景下车辆经常需要在碎石、坑洼的非铺装路面行驶，偶尔还会出现重载冲击的情况，钢制轮辋即使出现轻微变形，也可以通过校正修复，相比脆性更高的铝合金轮辋维护成本更低。建模过程中需要重点校核轮辋的径向跳动、端面跳动公差，这两个参数直接影响车轮的动平衡表现，如果跳动量过大，车辆高速行驶时会出现持续的振动，不仅影响乘坐舒适性，还会加速轮胎、轴承的异常磨损。轮辋的中心孔是和轴头配合的定位基准，设计时采用间隙配合的公差带，既方便装车时的对位，又不会因为间隙过大导致定位失效，螺栓孔采用球面或者锥面的沉孔设计，和车轮螺栓的头部锥面完全贴合，保证螺栓拧紧后车轮的同轴度，同时增大接触面积，避免螺栓松动。

　　很多新手建模时容易忽略轮辋的通风散热结构，实际上车辆连续制动时，制动盘或者制动鼓的温度可以达到数百摄氏度，轮辐上的镂空结构可以引导行驶时的气流穿过轮辋内部，带走制动系统产生的热量，避免制动热衰减，同时也能降低轮胎的工作温度，延长轮胎使用寿命。轮辋的表面做了电泳防锈处理的结构预留，建模时所有的边角都做了圆角处理，避免电泳时出现积液、涂层不均的问题，钢制部件如果防锈处理不到位，在雨雪天气、融雪剂腐蚀的环境下很容易出现锈蚀，最终导致结构强度下降。另外在设计时还要考虑平衡块的安装位置，轮辋的轮缘位置预留了平衡块的卡装空间，方便后续做动平衡时加装配重块，不会出现平衡块无法固定、行驶中脱落的问题。

　　从安装边界来看，这类14英寸钢制轮辋的轴向安装尺寸需要和车辆的转向节、制动卡钳预留足够的间隙，不能出现转向时轮辋剐蹭卡钳、悬架摆臂的问题，建模时需要做完整的运动干涉校核，把车轮上下跳动、最大转向角度时的所有运动轨迹都模拟一遍，确认所有位置都有足够的安全间隙。轮辋的载荷额定值需要和车型的最大轴荷匹配，材料厚度的选择经过反复校核，既不会因为材料过薄导致承载不足，也不会因为材料过厚增加不必要的重量，兼顾强度和轻量化的需求。
