TO-3封装大功率双极型功率晶体管

　　这款2N3055功率晶体管采用经典TO-3金属封装结构，是工业电子、电源设备领域应用极为广泛的NPN型大功率双极结型晶体管，在低频功率放大、线性稳压电源、大功率开关电路、电机驱动、逆变器等场景中承担核心功率调控作用。从结构设计来看，TO-3封装的金属底座采用高导热系数的合金材质，管帽与底座通过精密压合密封，内部芯片通过烧结工艺直接贴合在底座内侧，最大化降低热阻，保证器件在大电流工作状态下的热量能够快速传导至外部散热片，避免芯片过热失效。封装两侧带安装孔的法兰边是安装定位的核心结构，两个安装孔的中心距符合行业通用TO-3封装标准，安装时可通过M3规格的螺丝将器件牢牢固定在铝制散热片表面，

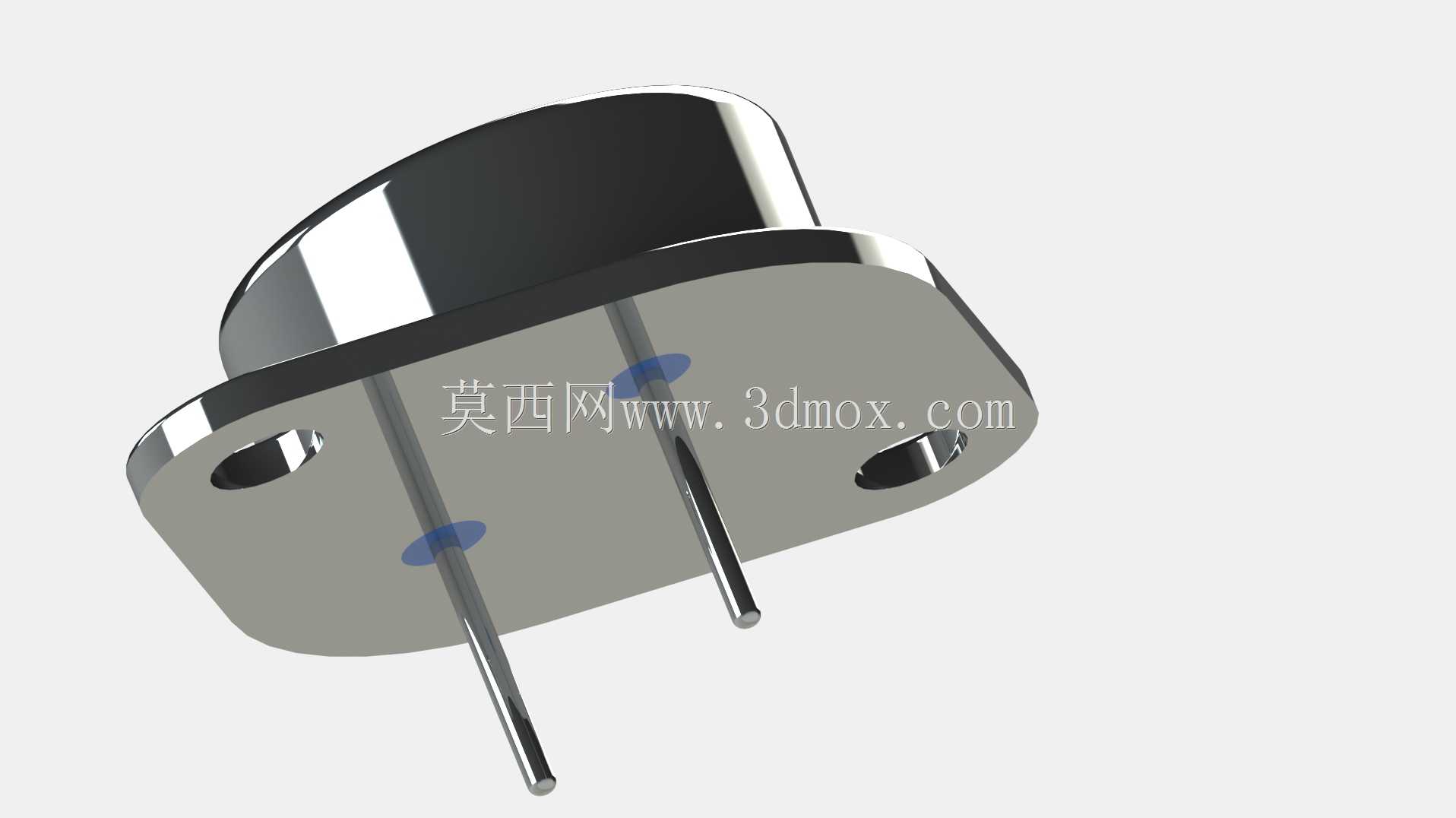

　　安装面与散热片之间通常会涂抹导热硅脂填充微观间隙，进一步降低接触热阻，部分高压大电流应用场景下还会在器件与散热片之间增加绝缘导热垫片，兼顾散热与电气绝缘需求。器件底部伸出的两根引脚分别对应基极与发射极，管壳本身直接与集电极连通，这种设计能够让集电极直接通过金属外壳散热，大幅提升器件的电流承载能力，引脚的直径与伸出长度符合通用PCB安装与硬线连接的适配要求，既可以直接插装在对应孔径的印制电路板上完成波峰焊接，也可以通过接线端子实现大电流工况下的硬线连接，避免引脚过流发热。从功能特性上看，该型号晶体管具备较高的电流增益与较低的饱和压降，能够在持续15A的集电极电流下稳定工作，集电极-发射极耐压能够满足多数工业低压大功率电路的设计需求，

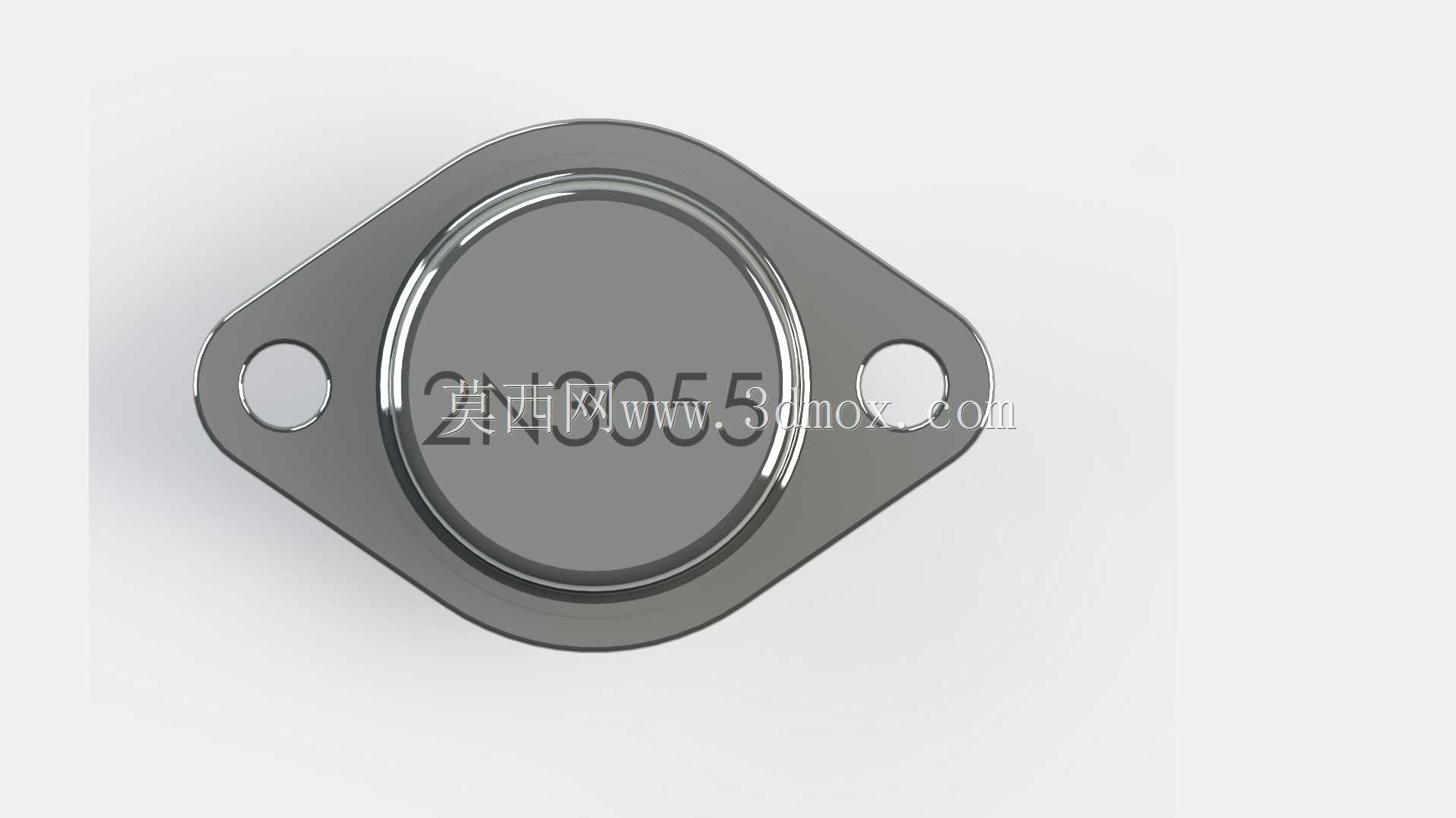

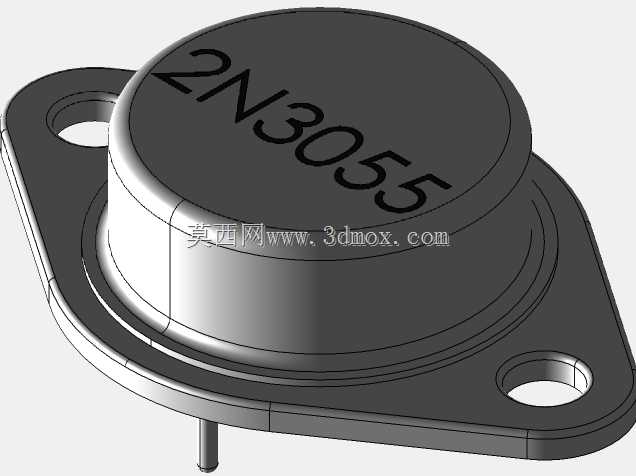

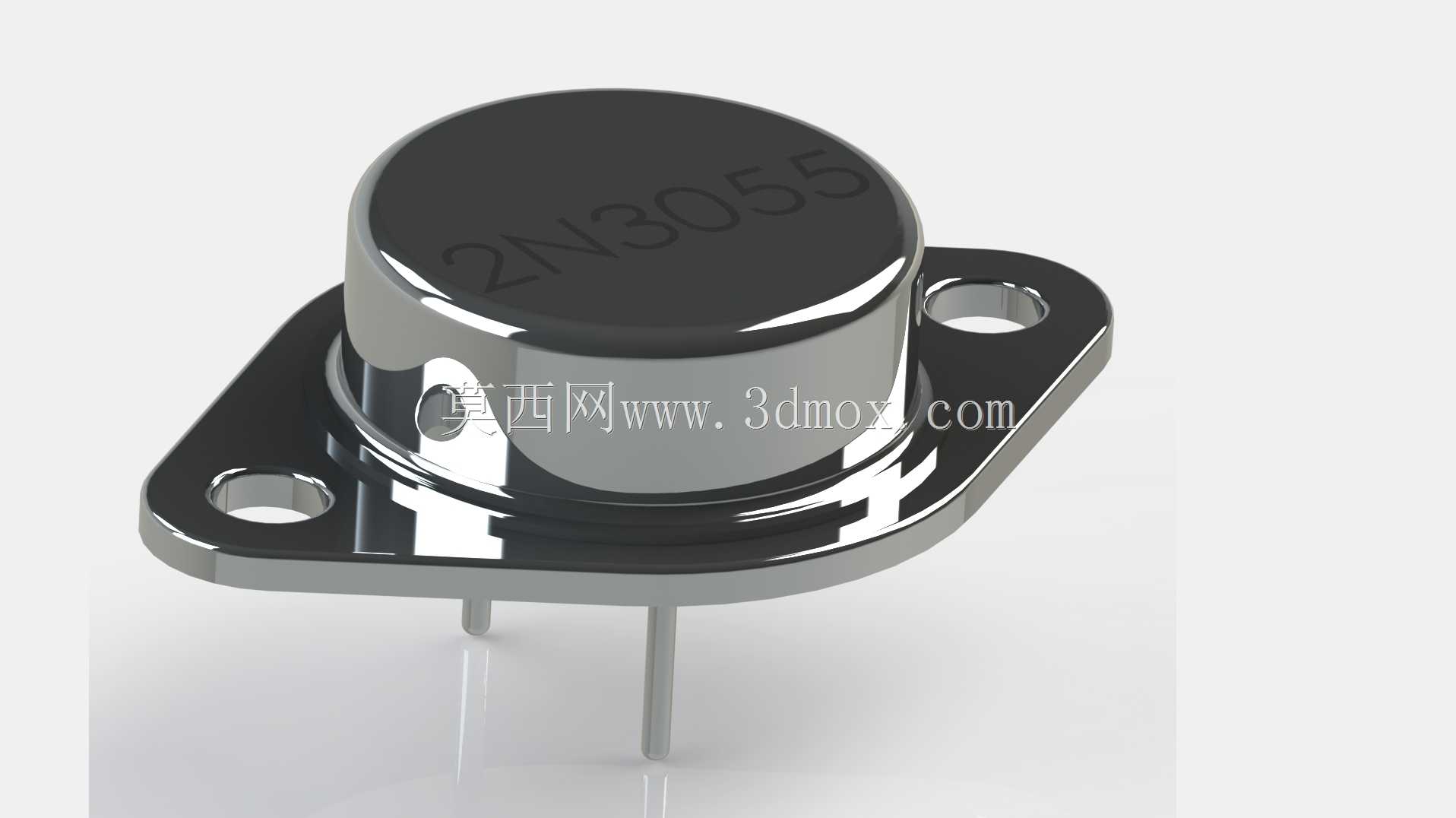

　　在线性稳压电源电路中，它常作为串联调整管使用，通过基极电流的微小变化调控集电极与发射极之间的压降，实现输出电压的稳定，此时器件的功耗全部转化为热量，必须搭配足够散热面积的散热器才能保证长期可靠运行；在低频功率放大电路中，它可以作为输出级功率管，搭配互补对称电路实现数十瓦级的音频功率输出，金属封装的屏蔽特性还能有效降低外界电磁干扰对信号的影响；在大功率开关电路中，它工作在饱和与截止两个状态，能够控制直流电机、电磁阀等大功率负载的通断，较低的饱和压降能够减少开关状态下的自身功耗，提升电路整体效率。建模过程中需要重点还原封装的几何特征：金属底座的法兰轮廓、安装孔的位置精度、管帽的圆柱高度与顶部平面的字符标识区域、引脚的相对位置与直径尺寸，

　　这些细节直接决定了模型在PCB布局、散热结构设计、整机装配干涉检查中的参考价值。实际选型应用时，工程师需要根据电路的最大工作电流、功耗、工作环境温度核算所需的散热面积，确认安装空间是否能够容纳TO-3封装的体积与安装孔位，同时注意管壳带电的特性，在结构设计时预留足够的电气间隙，避免与其他金属构件发生短路。这类金属封装功率器件的可靠性远高于塑料封装同规格型号，在高温、高振动、高可靠性要求的工业设备、车载电子、老式通信电源设备中至今仍有大量应用，其标准化的封装尺寸也让不同厂商生产的同型号器件具备完全的互换性，降低了设备维护与备件替换的成本。
