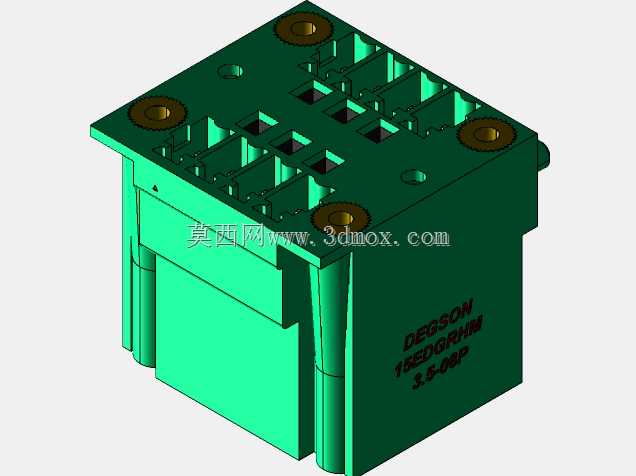

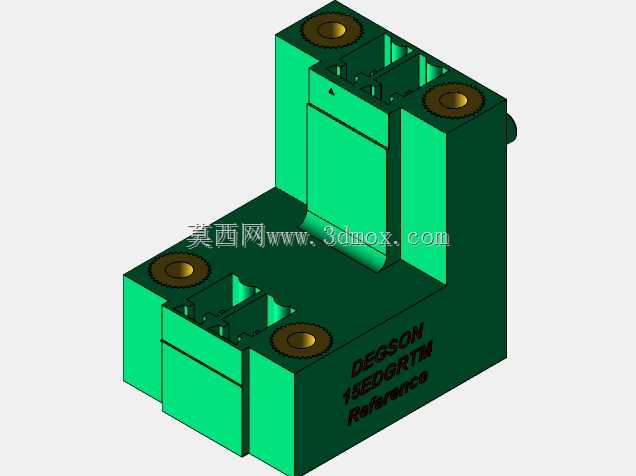

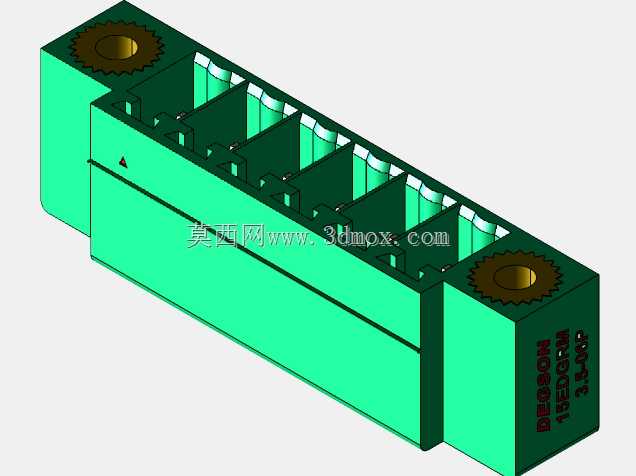

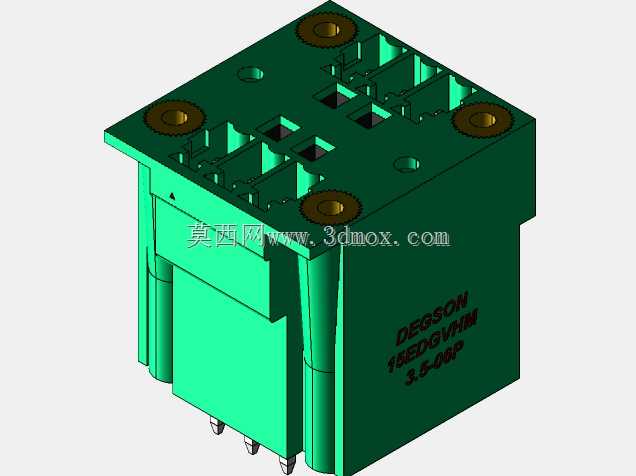

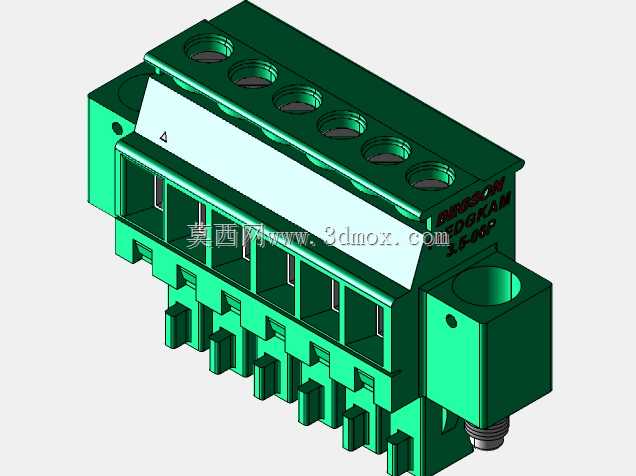

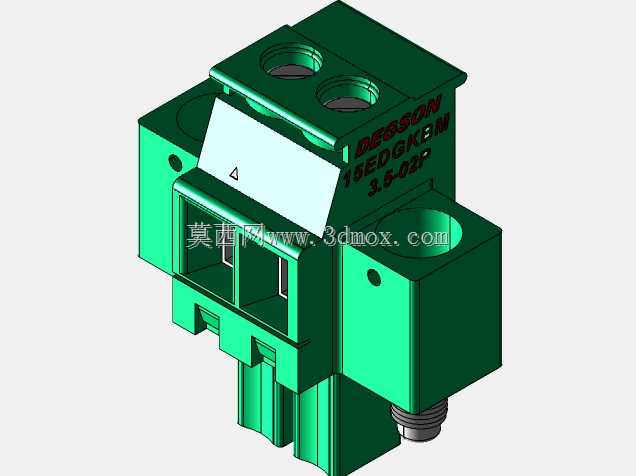

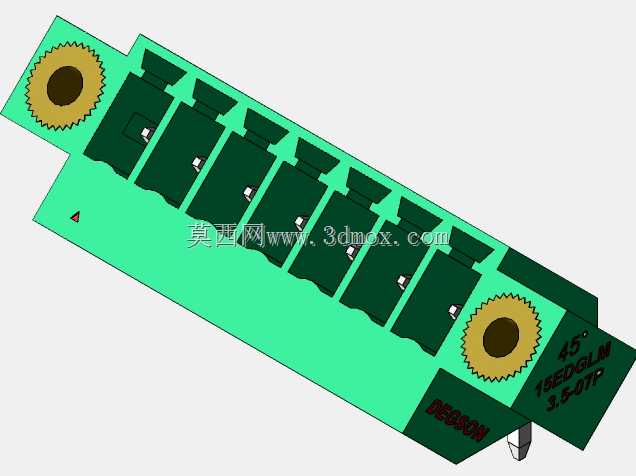

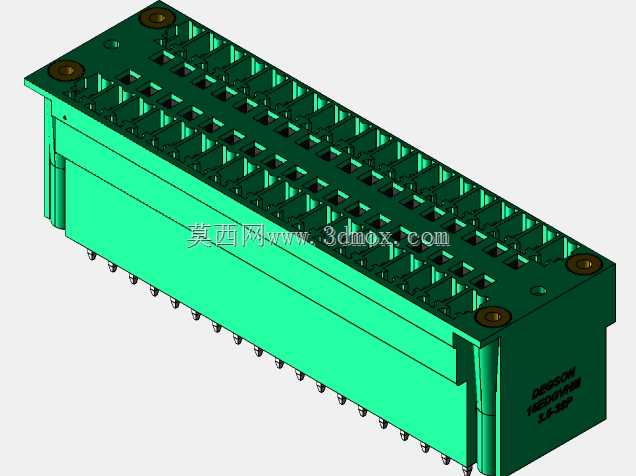

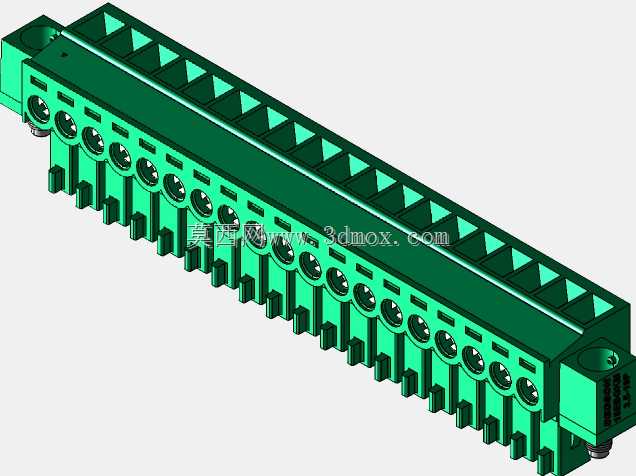

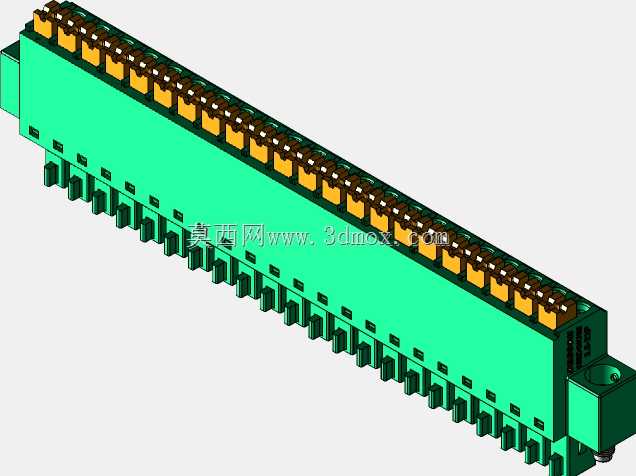

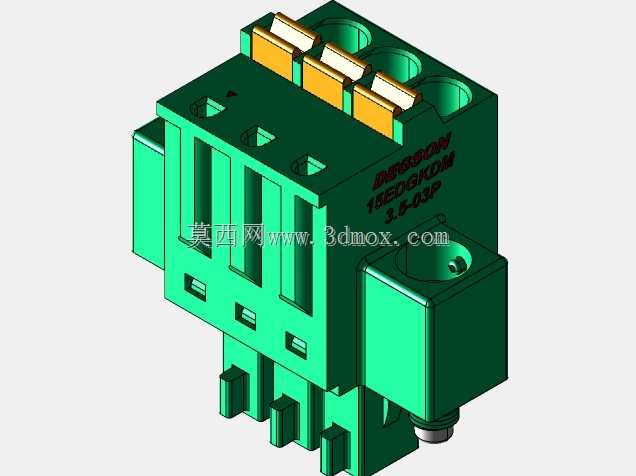

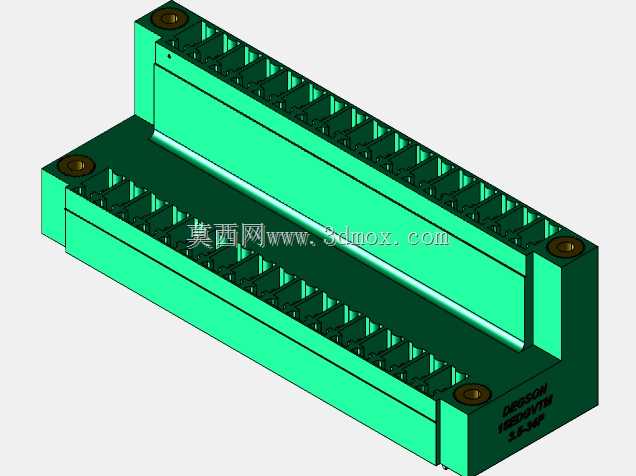

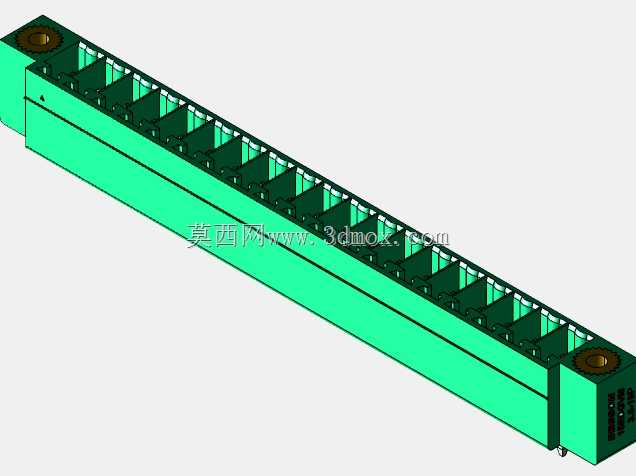

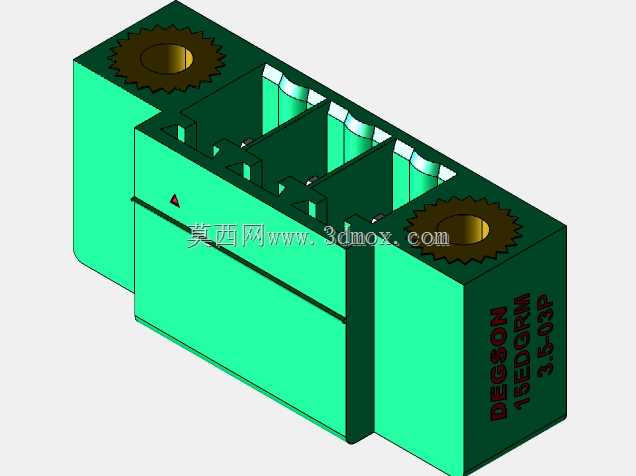

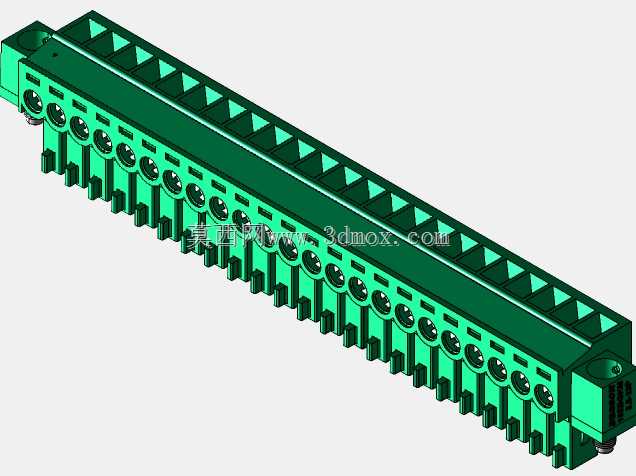

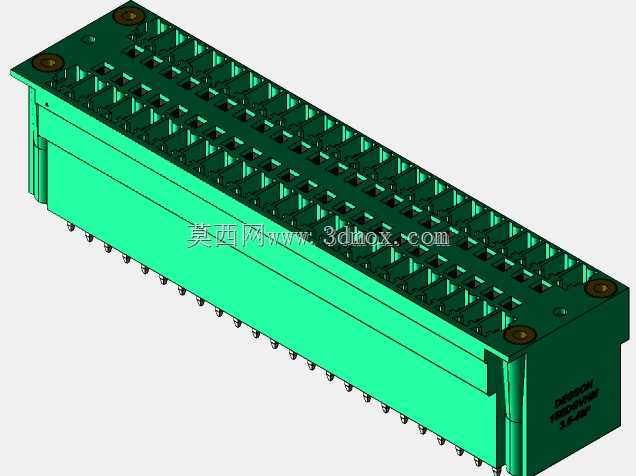

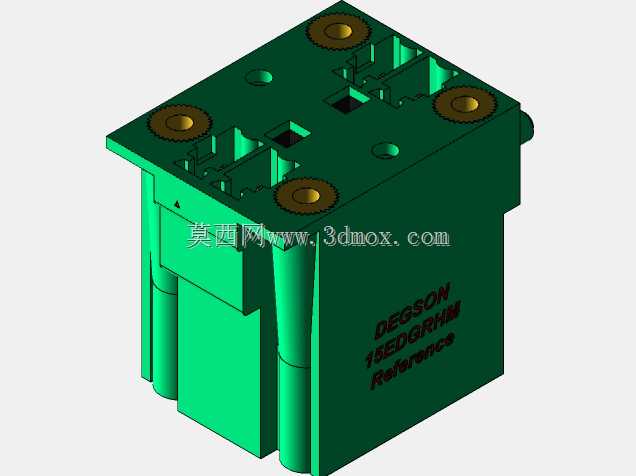

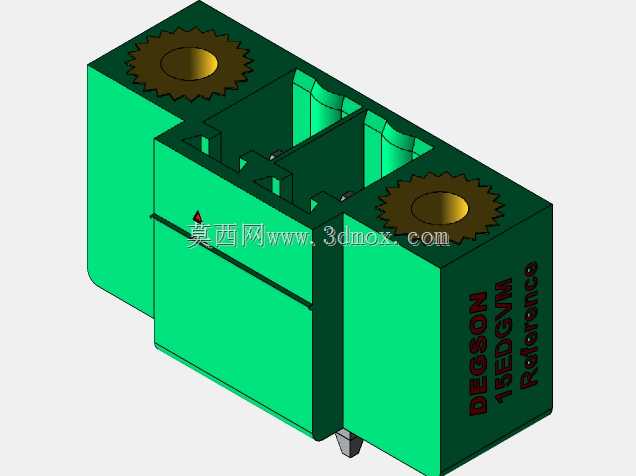

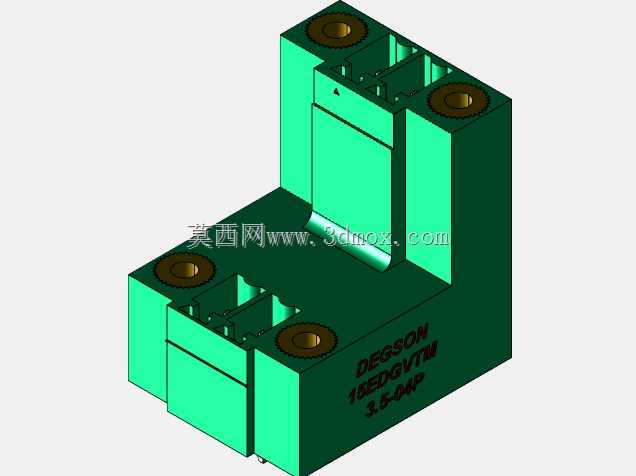

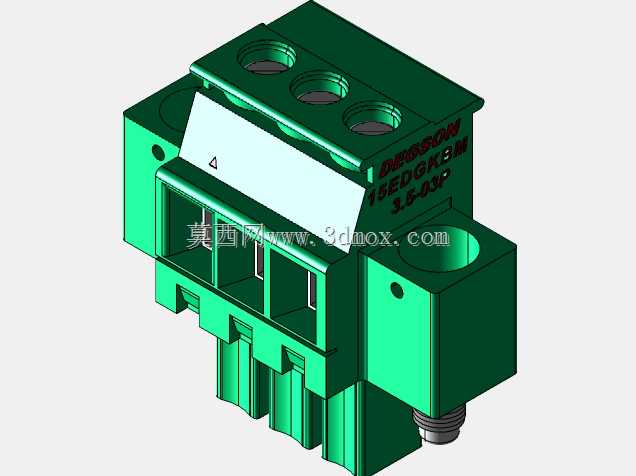

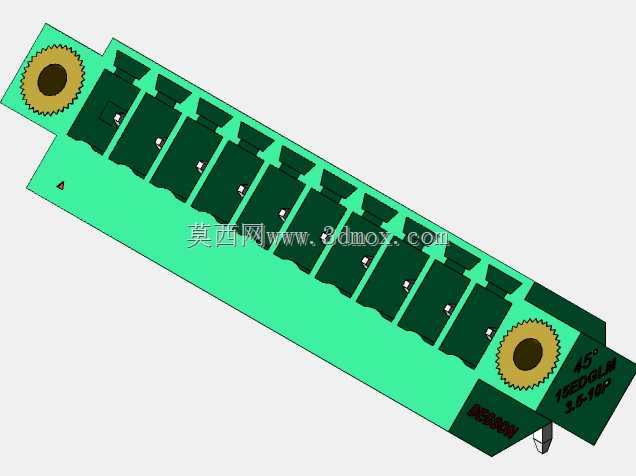

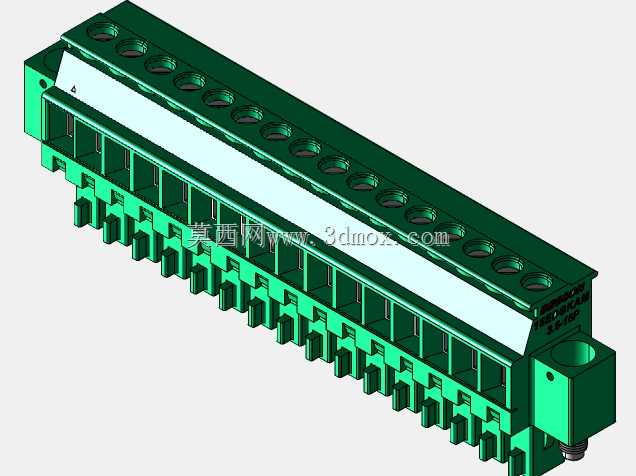

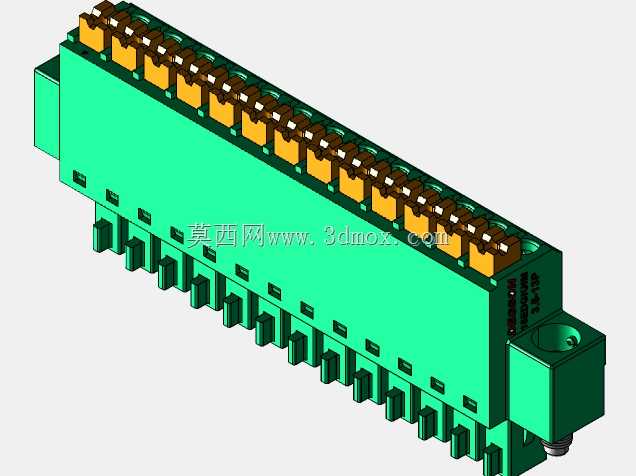

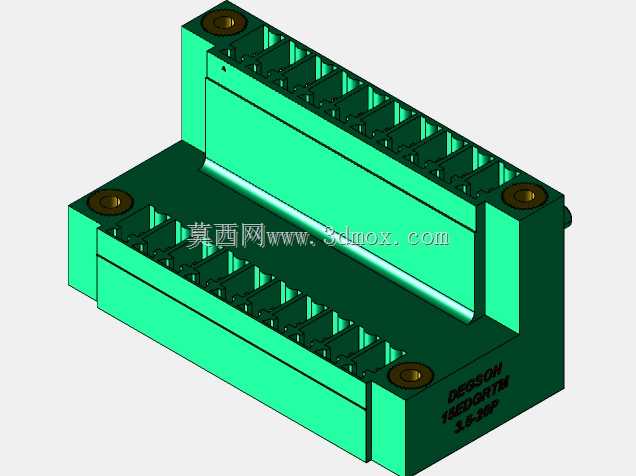

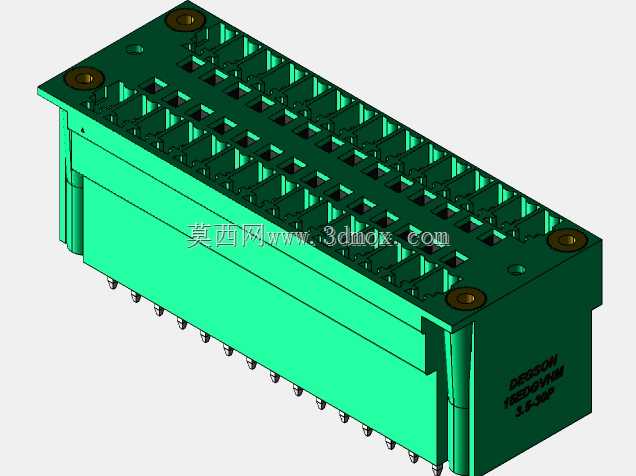

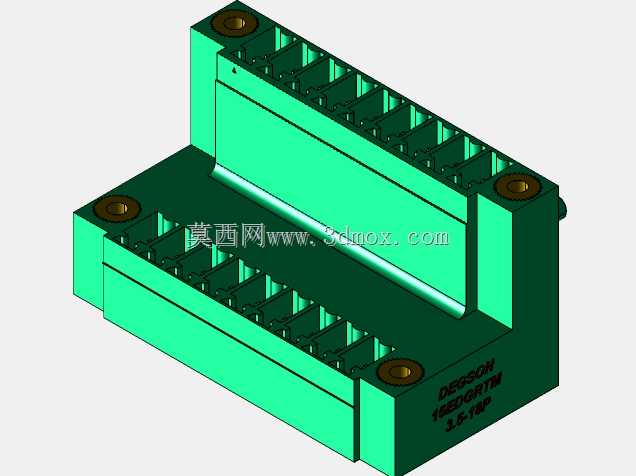

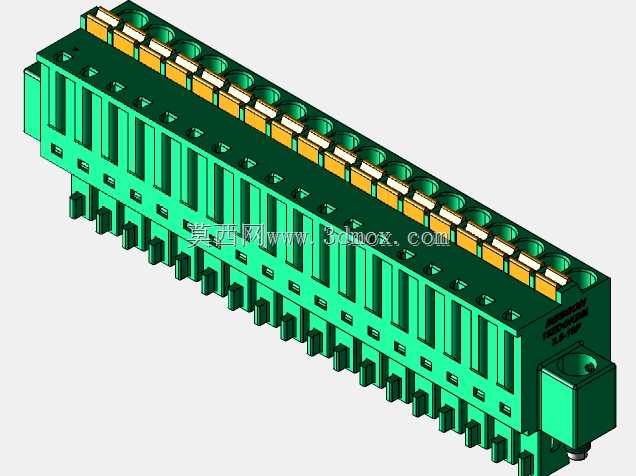

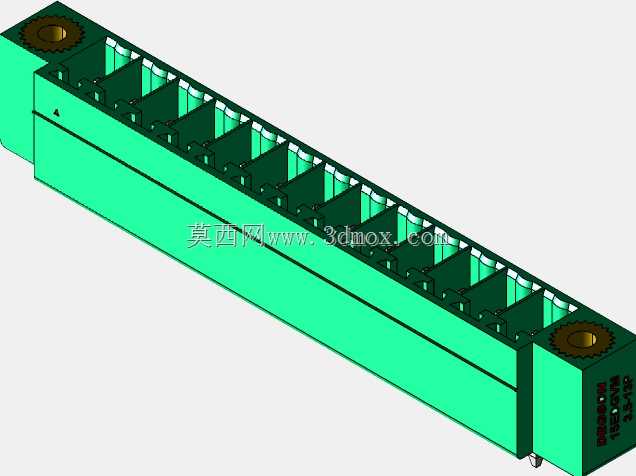

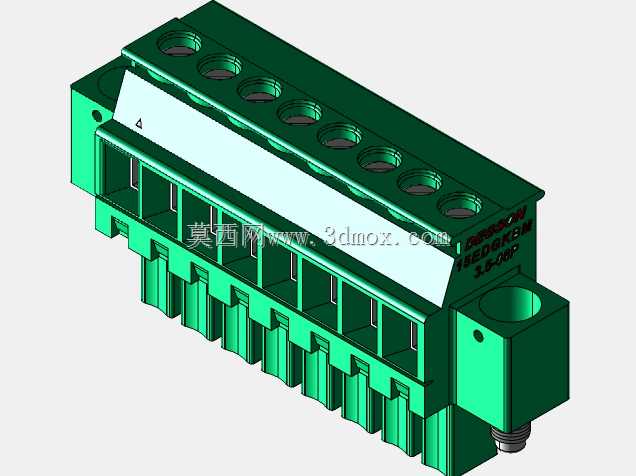

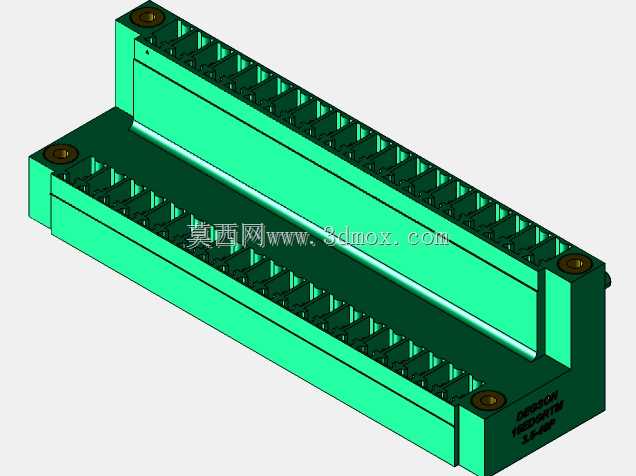

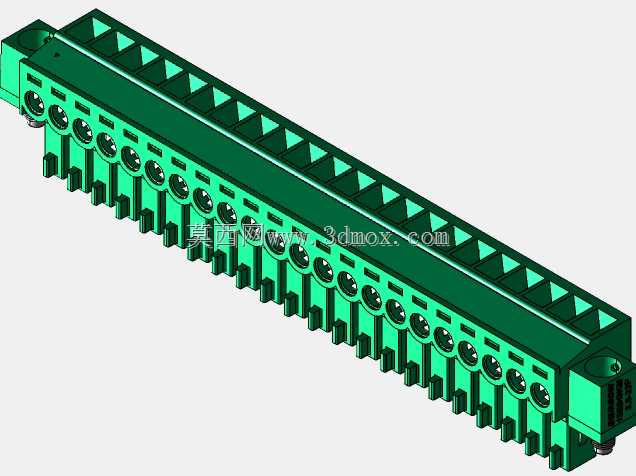

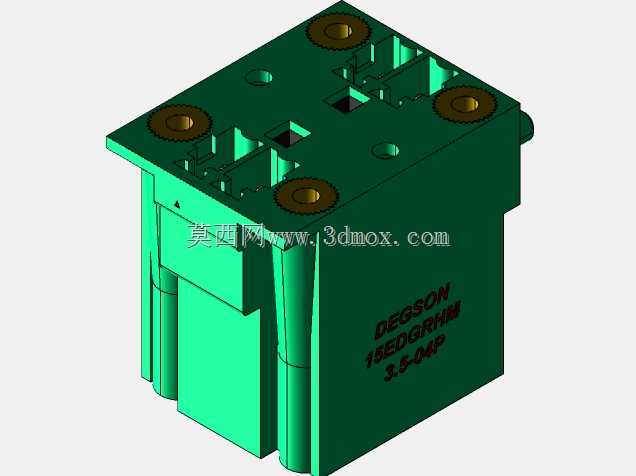

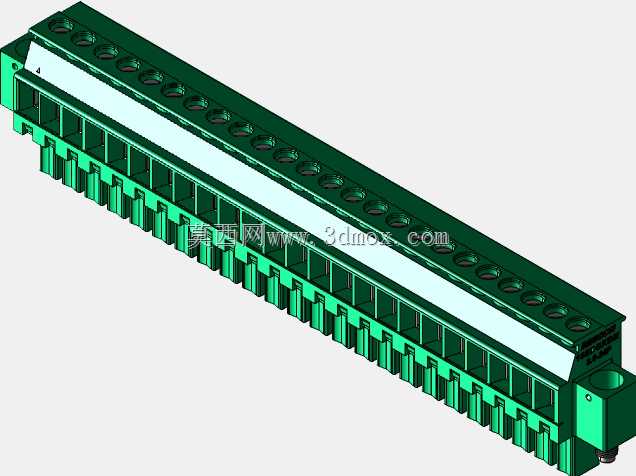

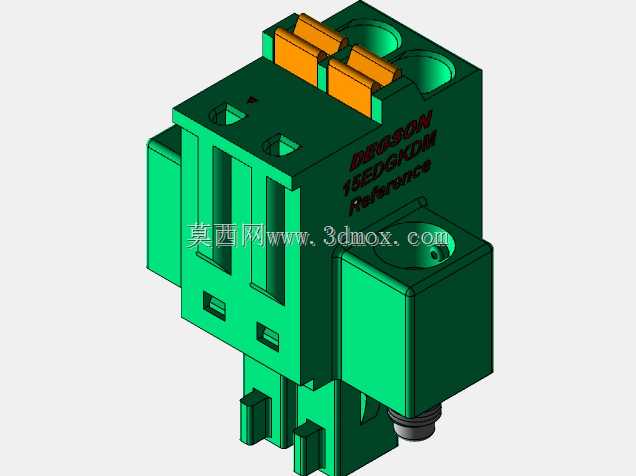

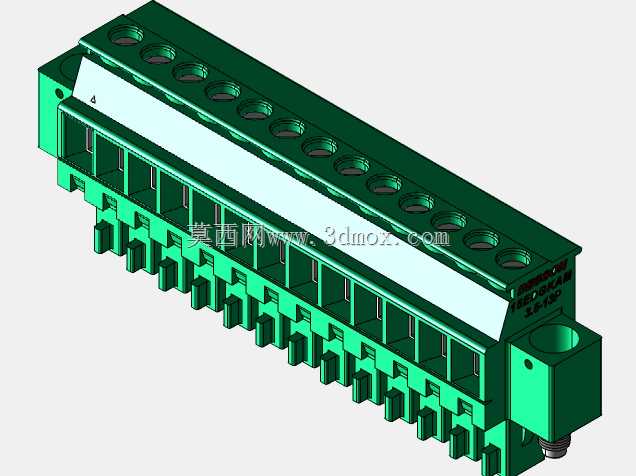

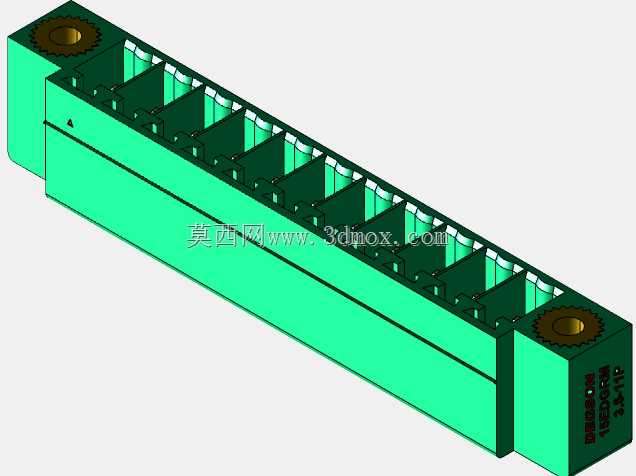

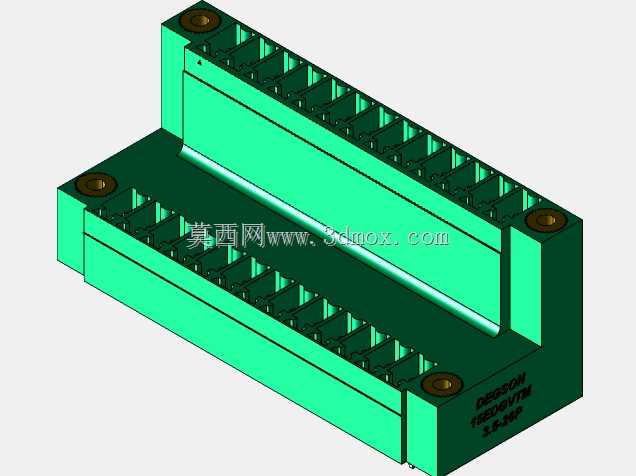

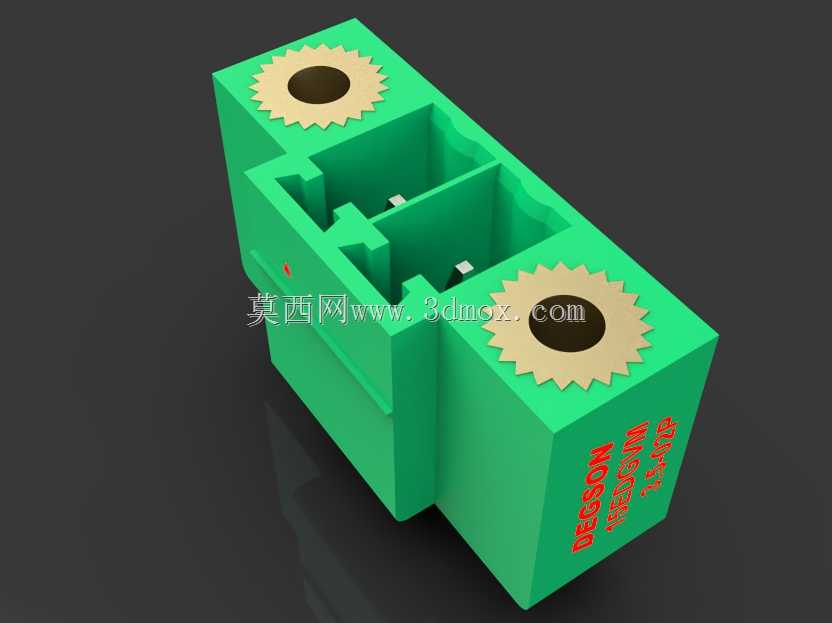

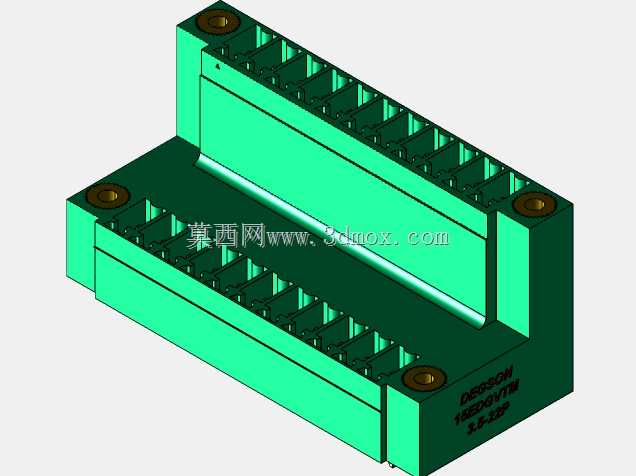

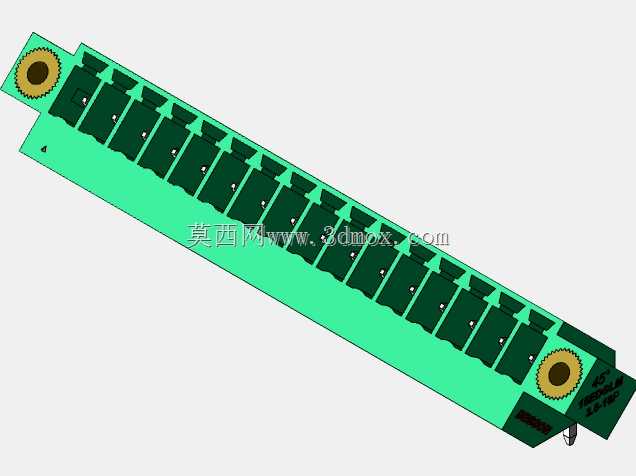

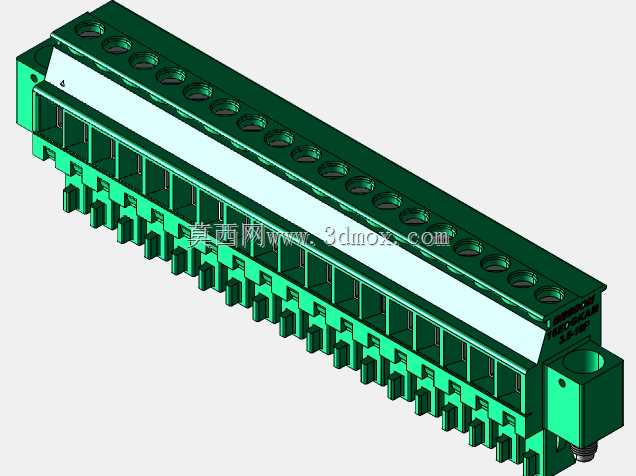

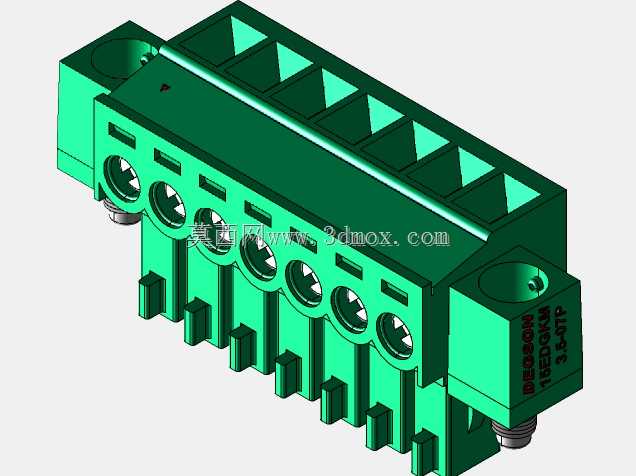

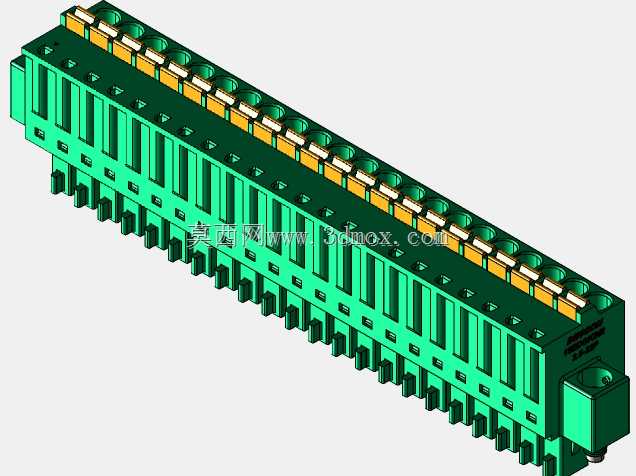

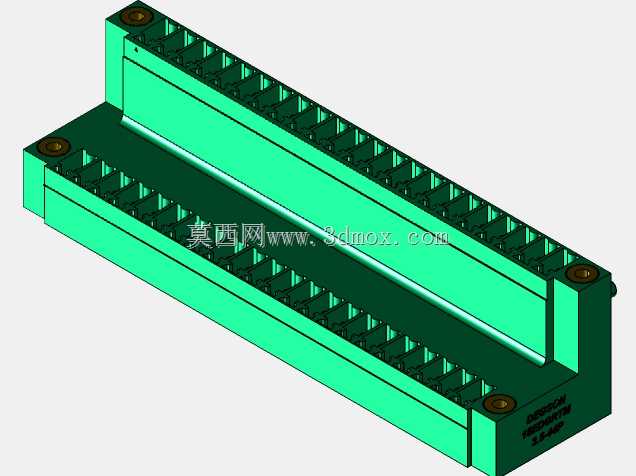

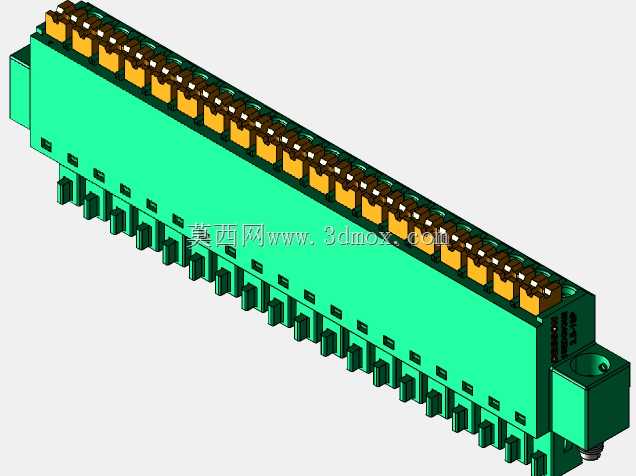

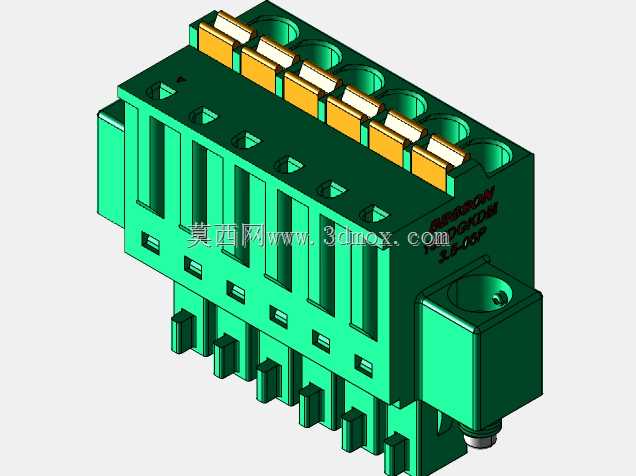

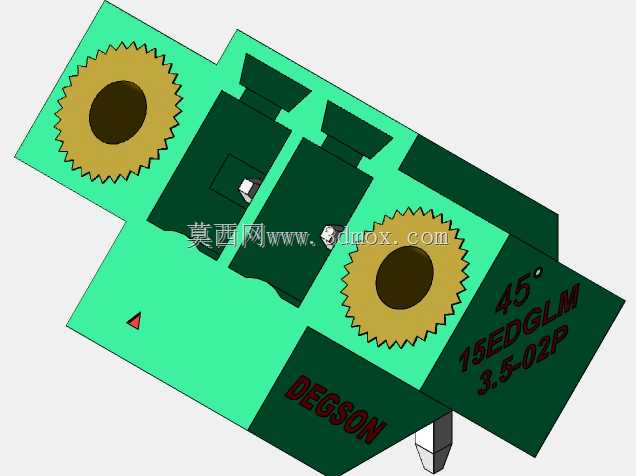

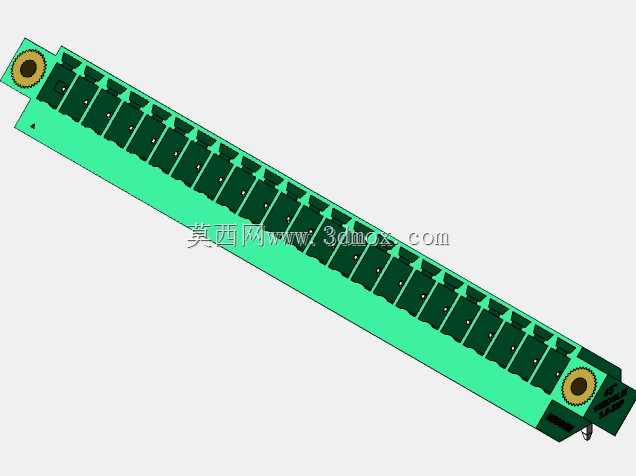

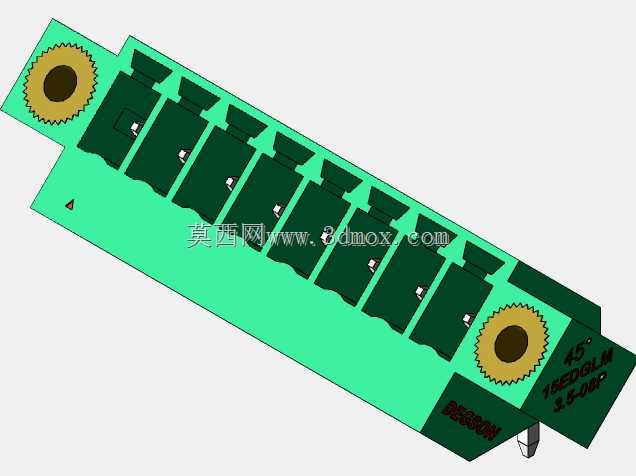

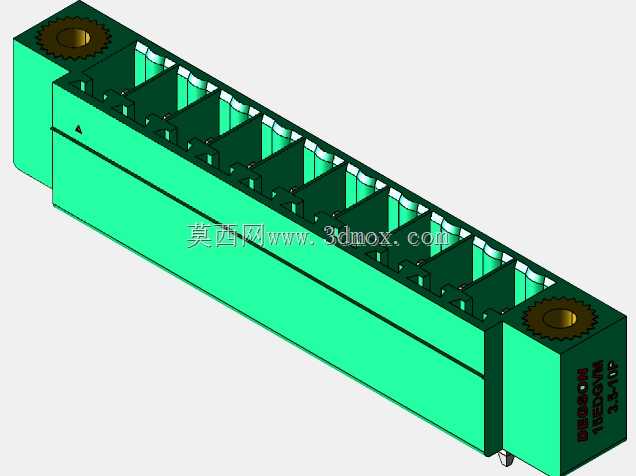

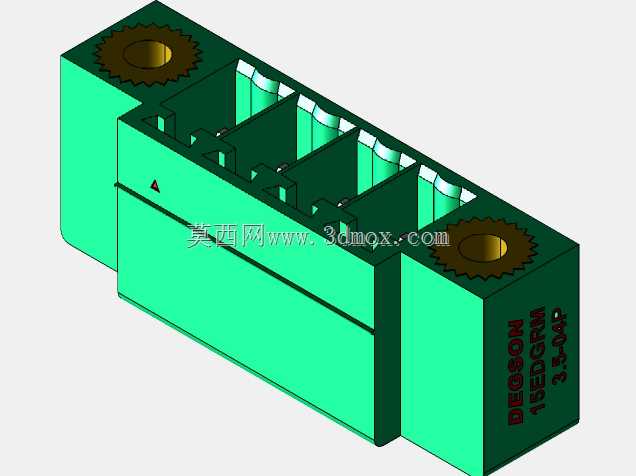

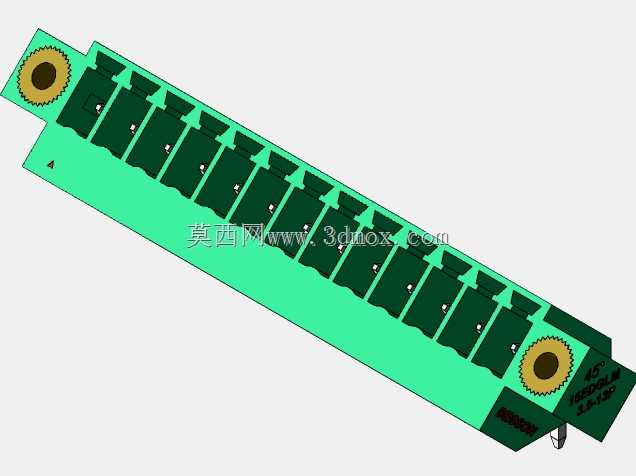

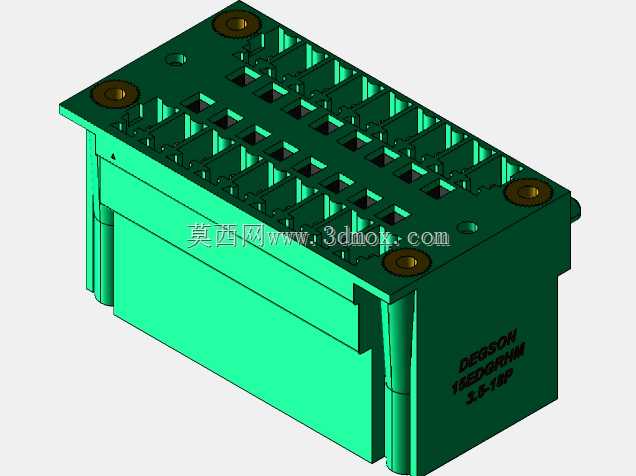

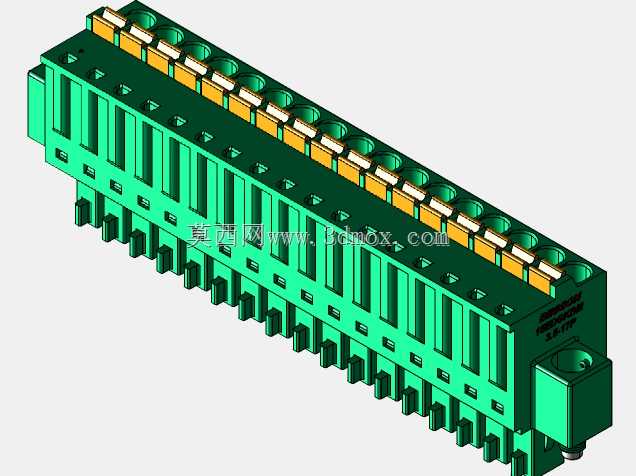

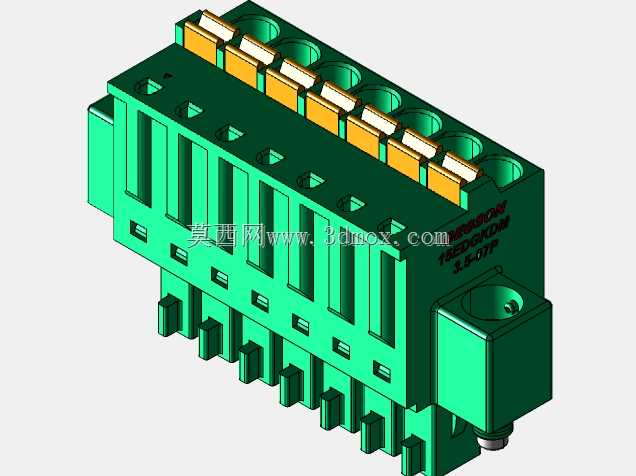

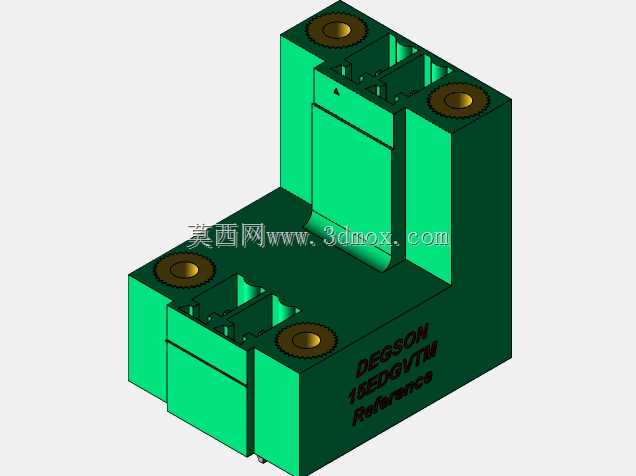

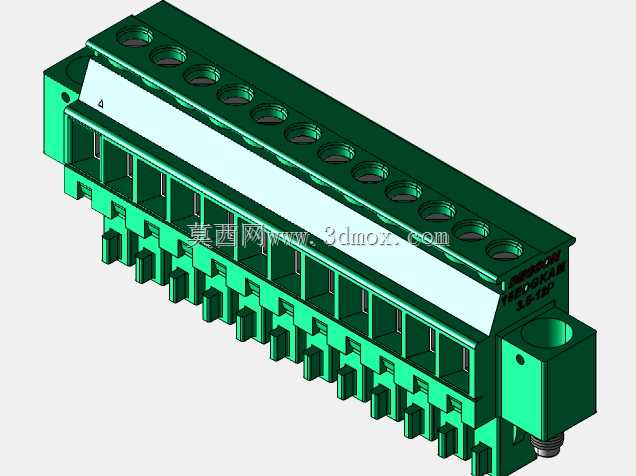

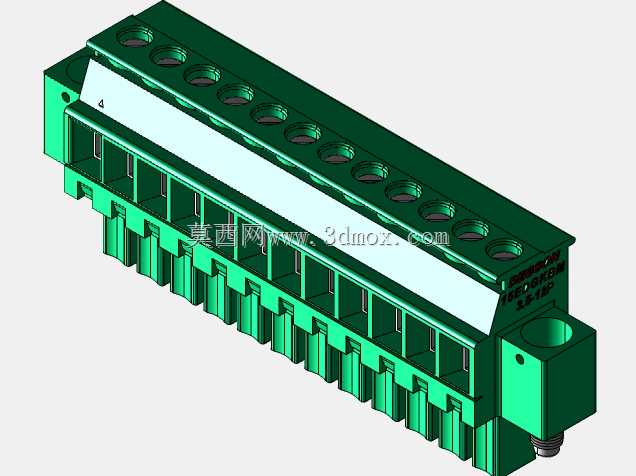

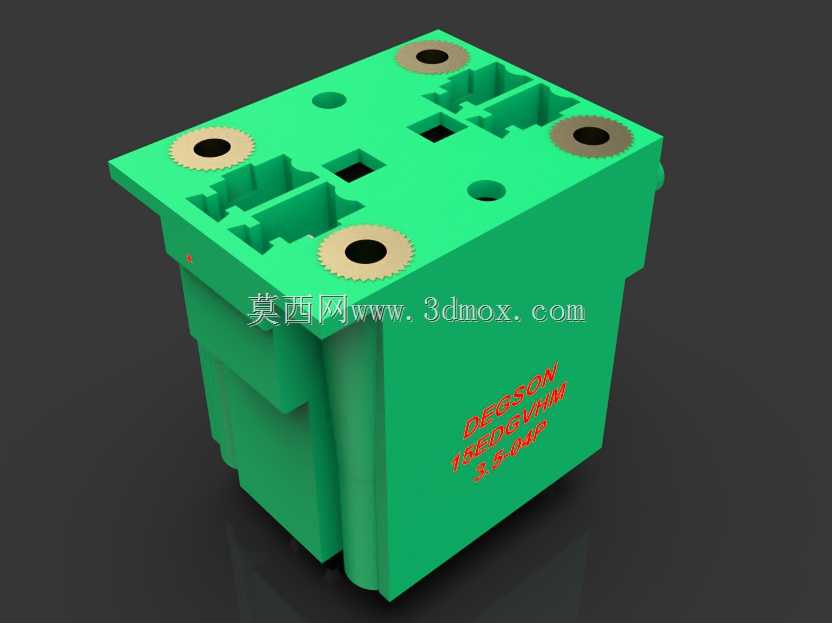

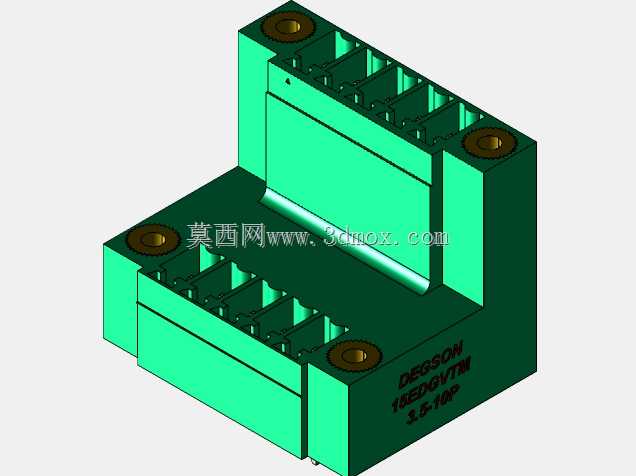

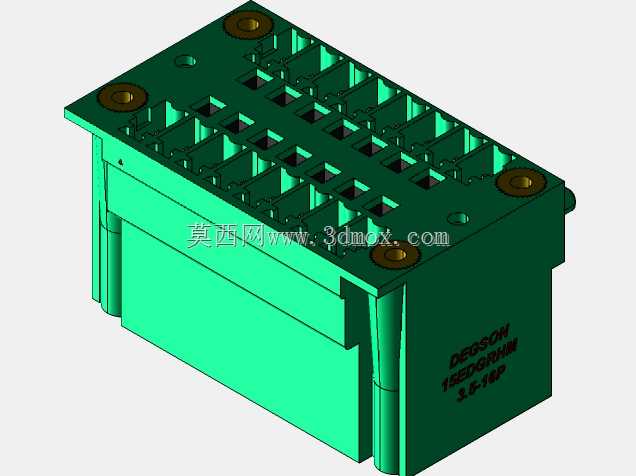

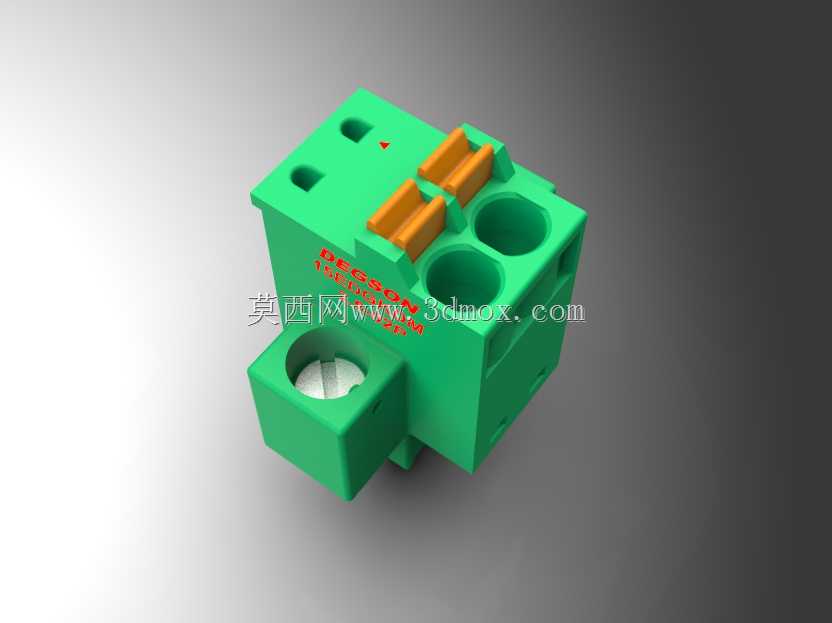

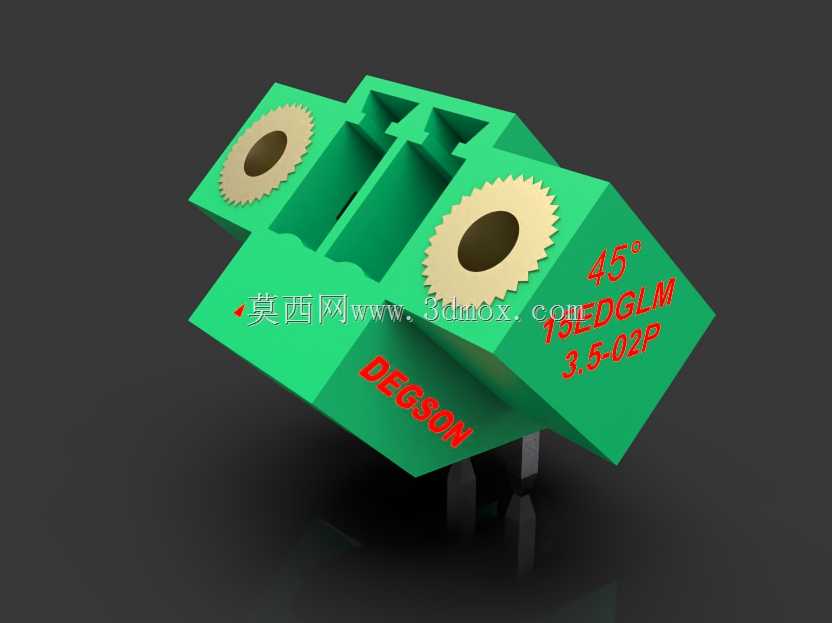

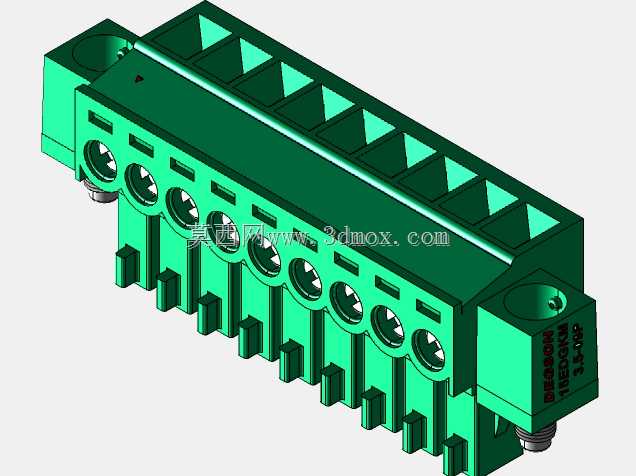

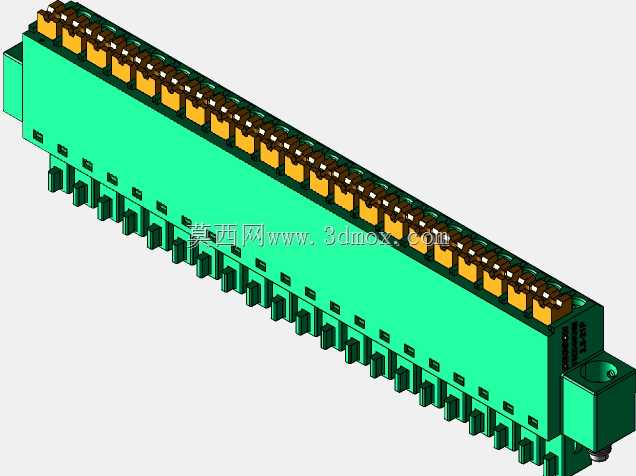

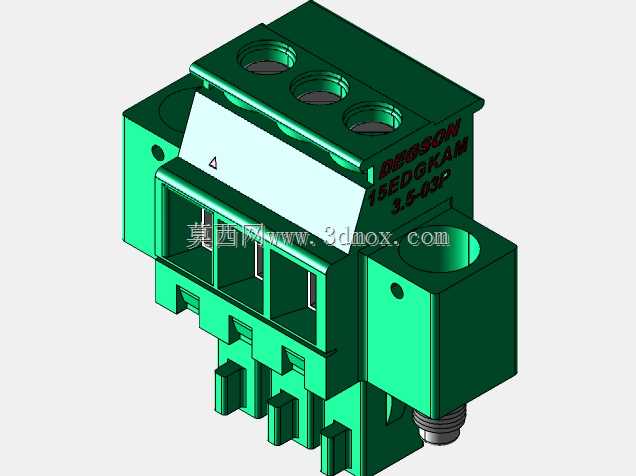

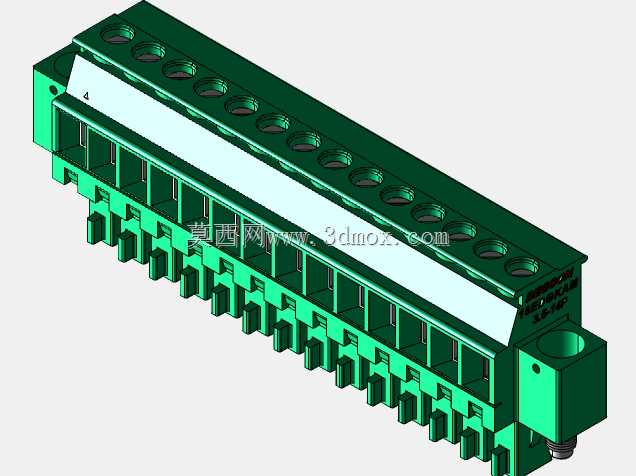

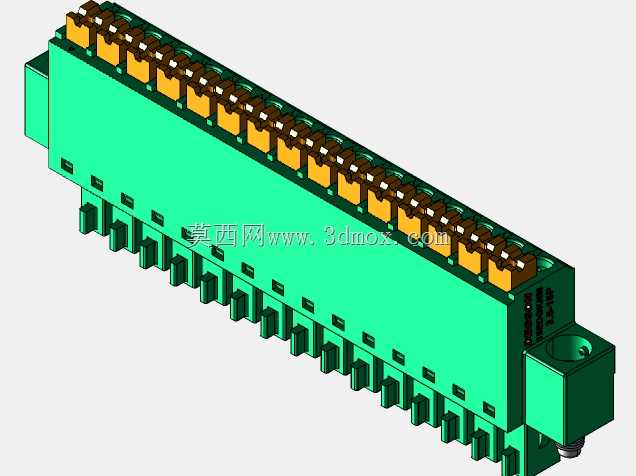

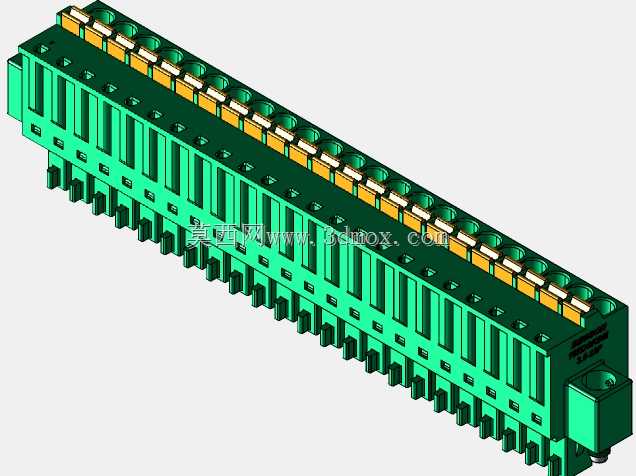

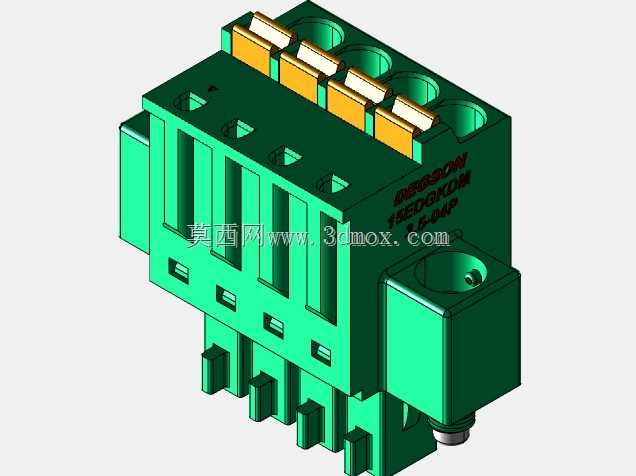

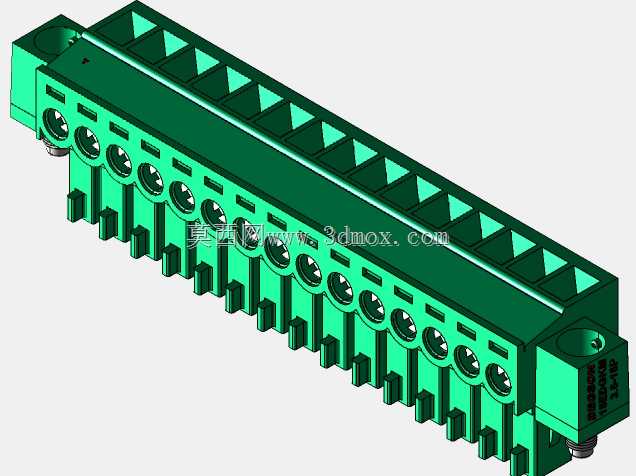

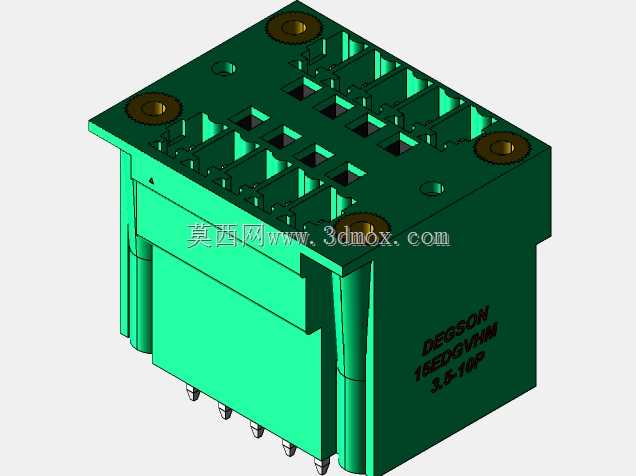

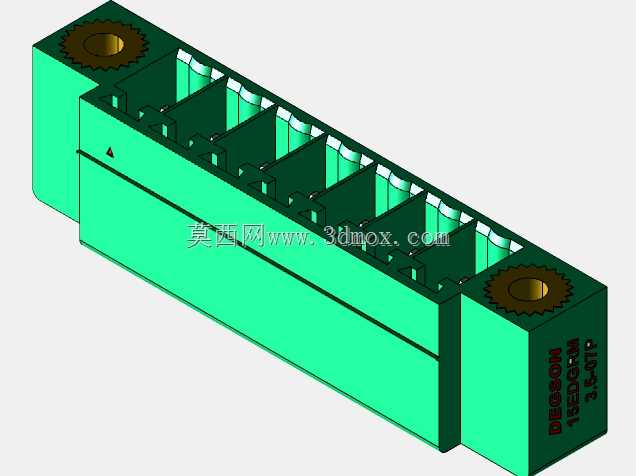

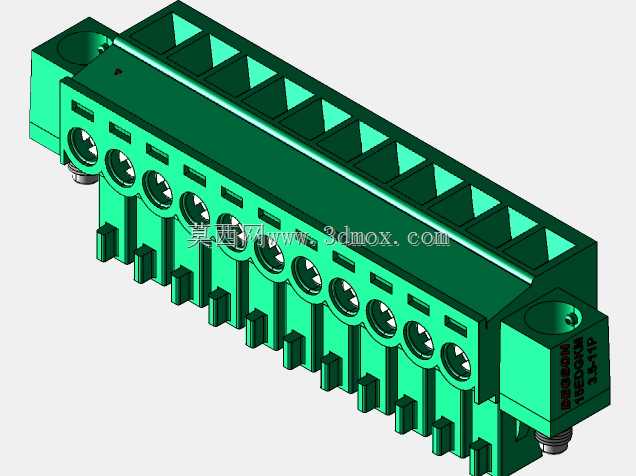

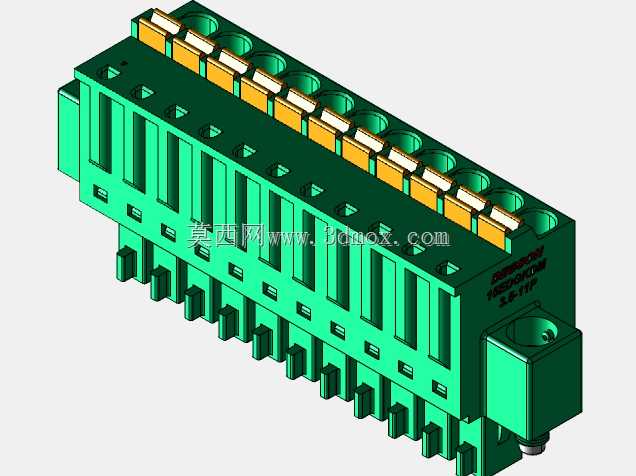

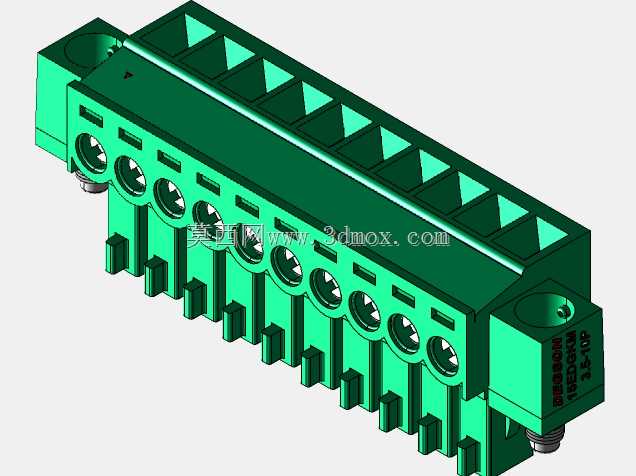

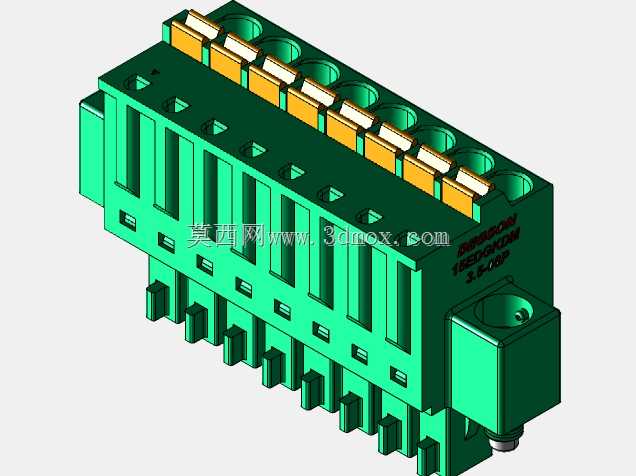

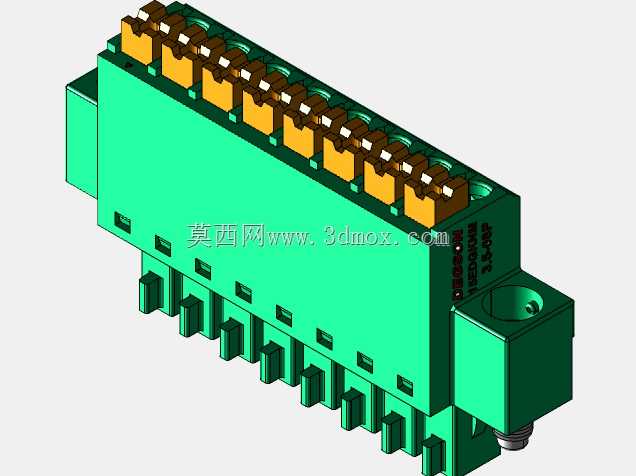

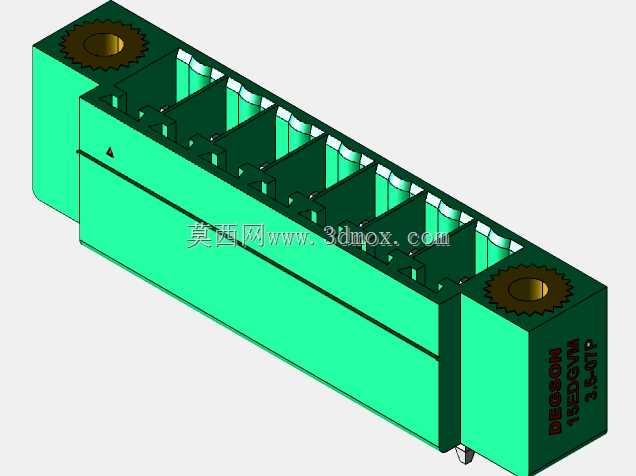

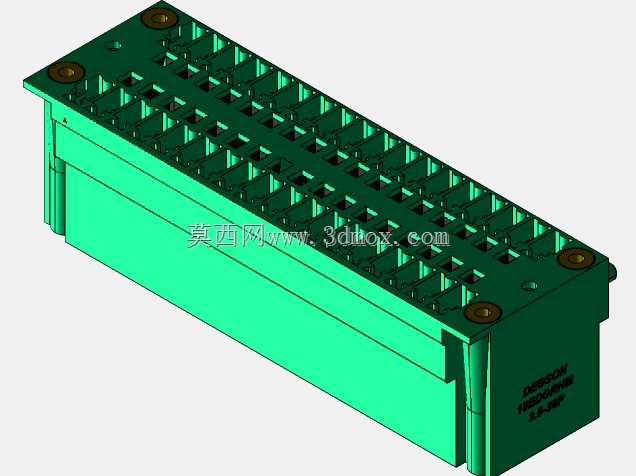

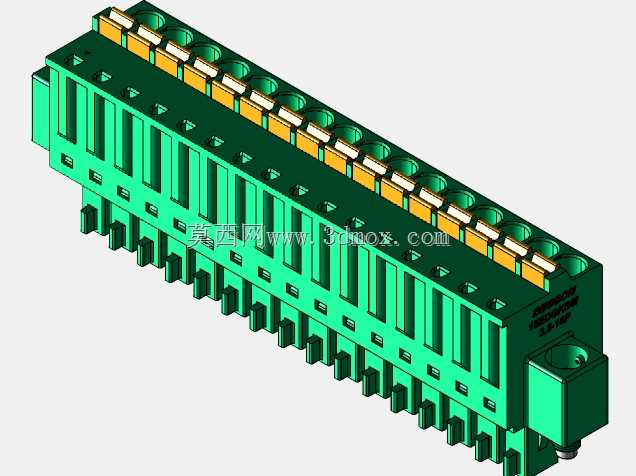

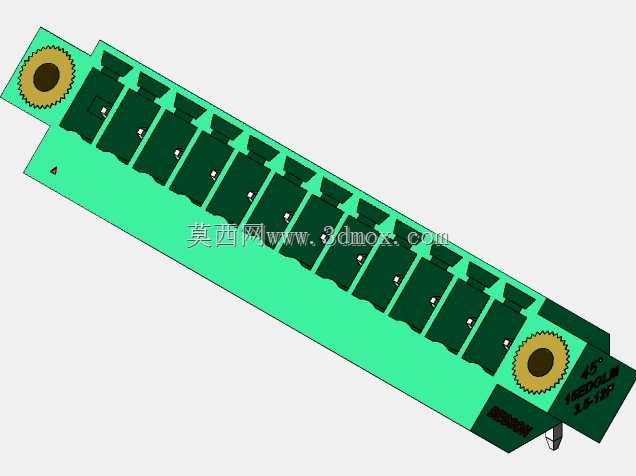

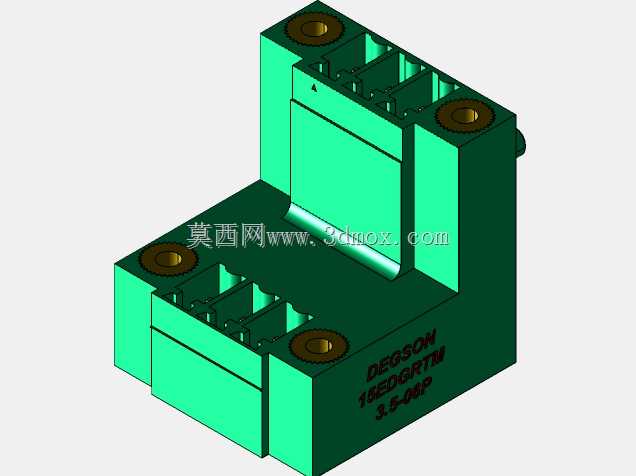

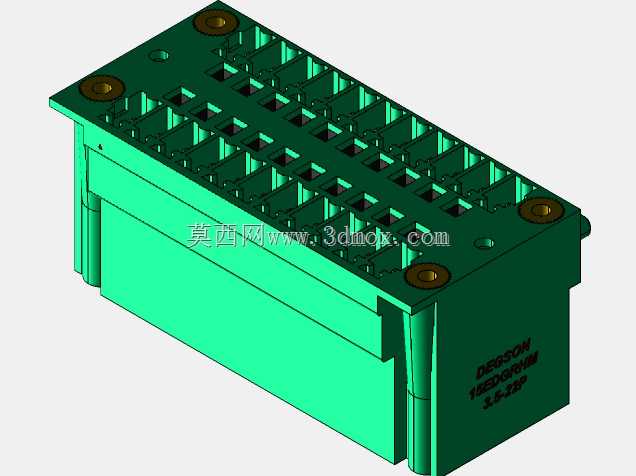

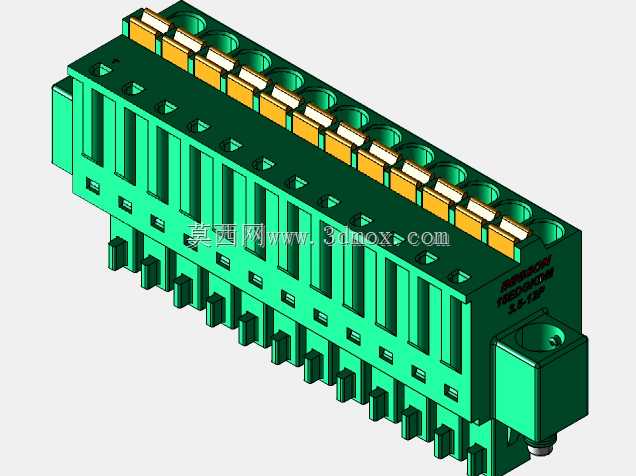

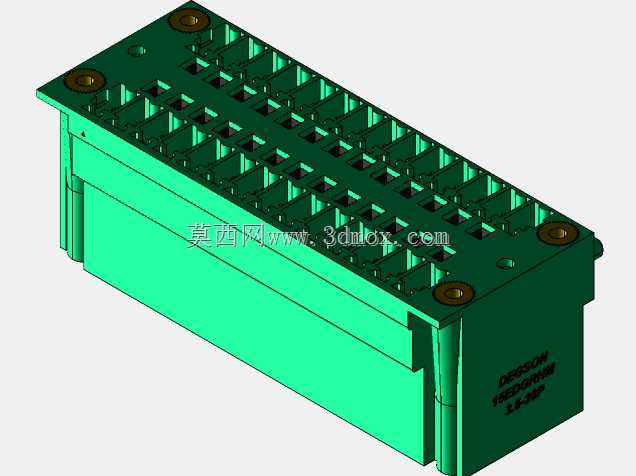

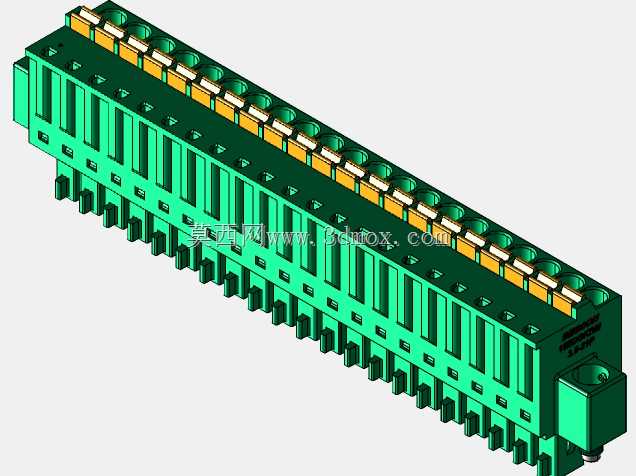

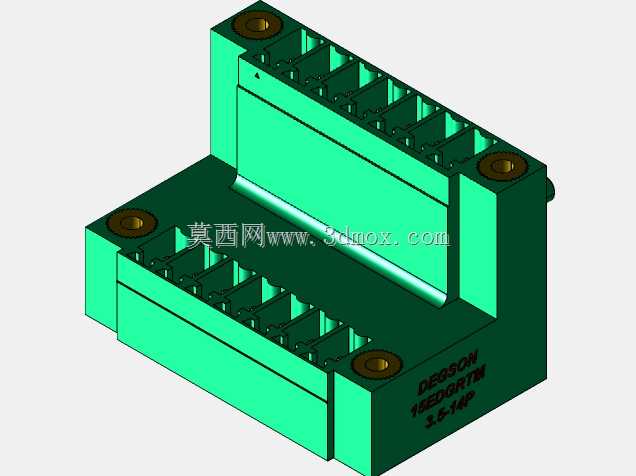

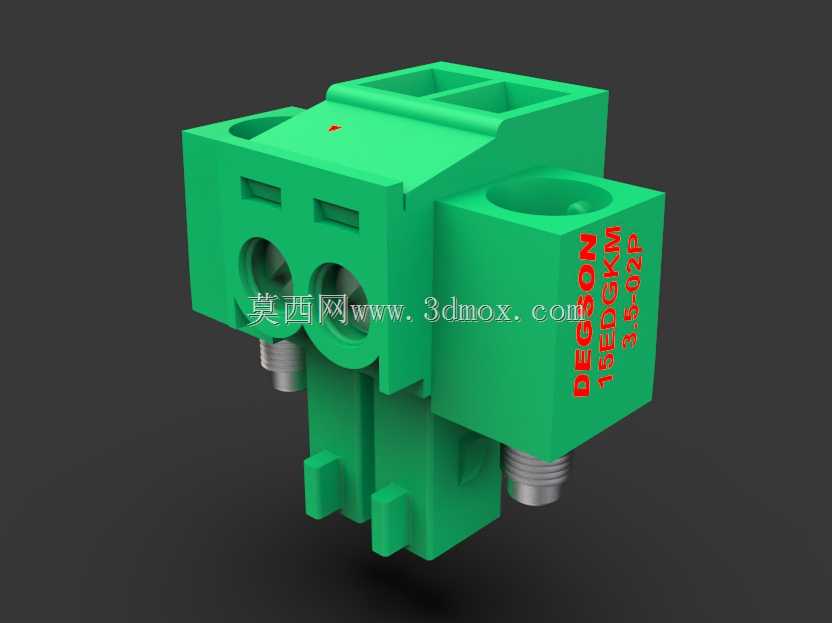

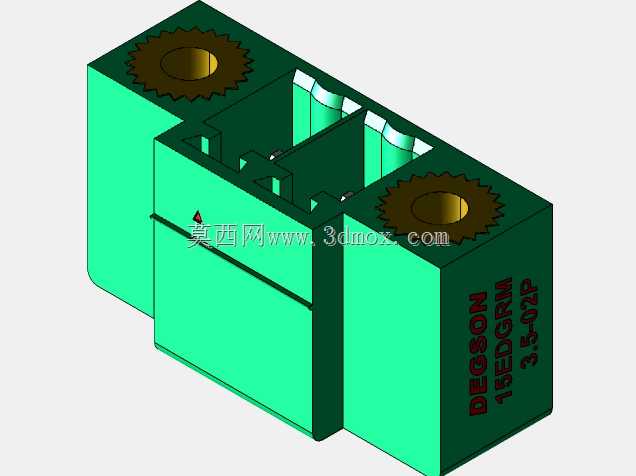

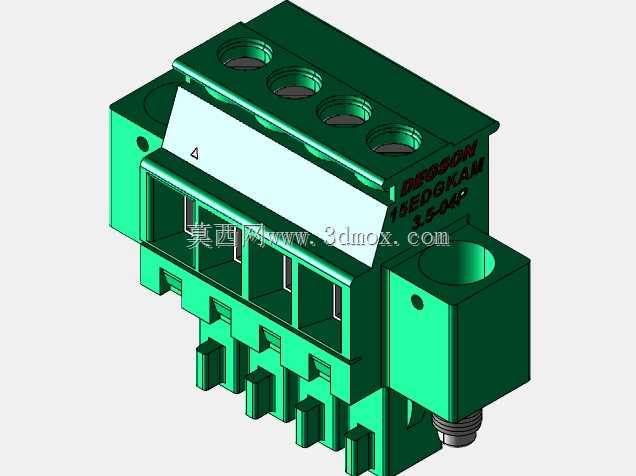

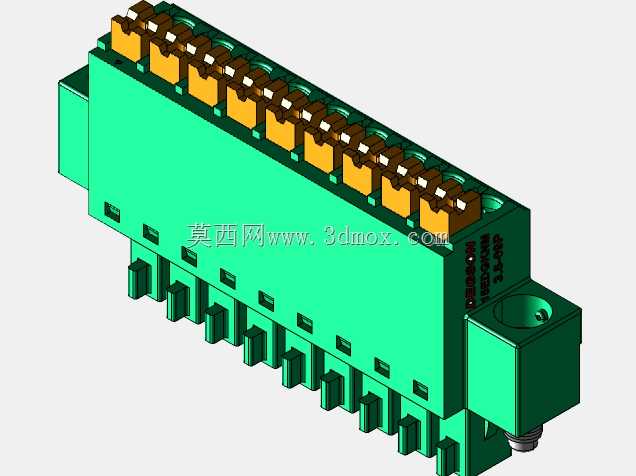

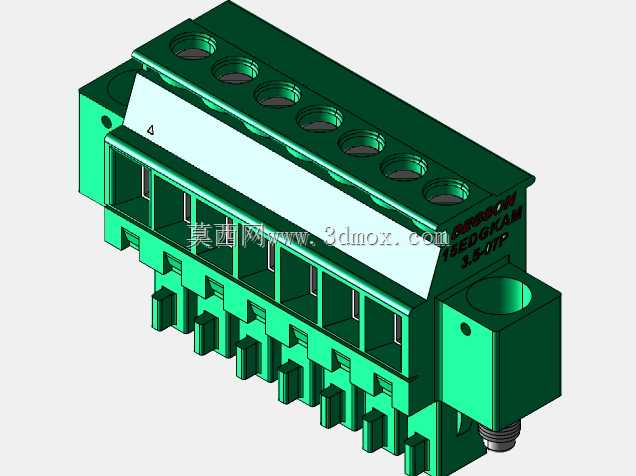

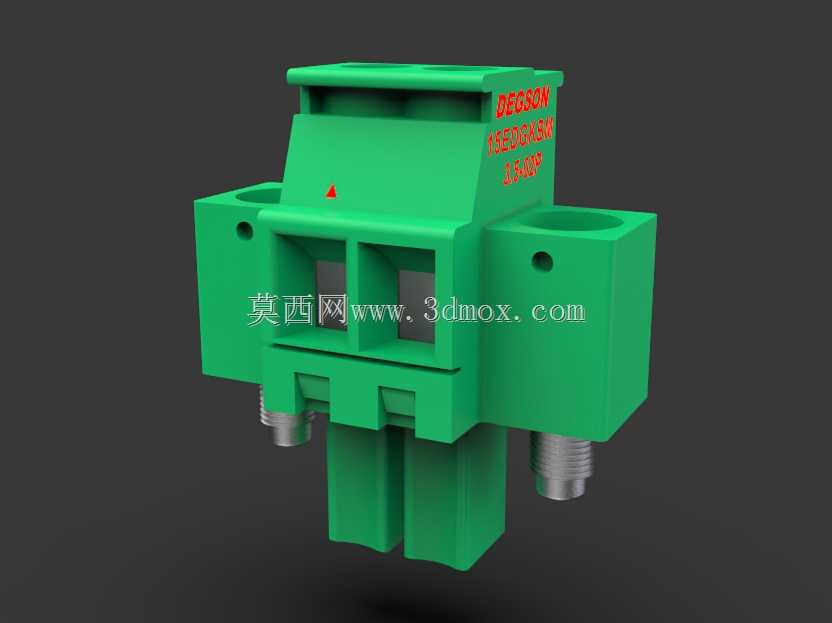

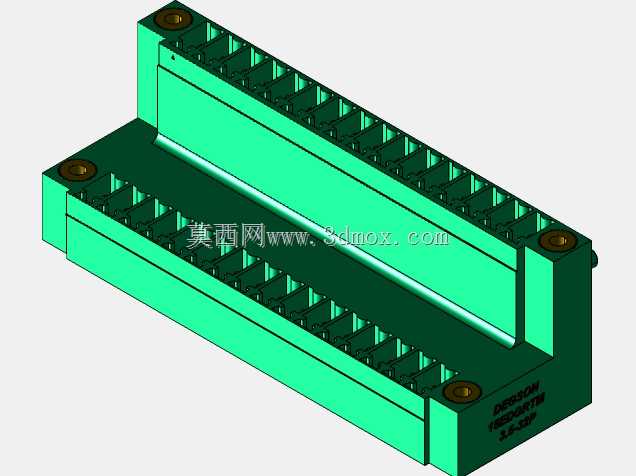

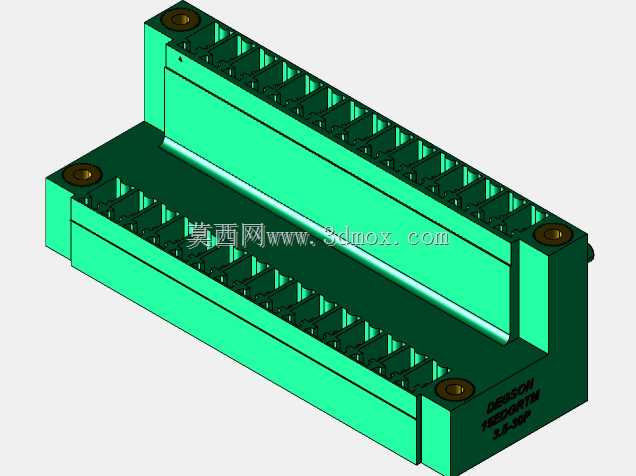

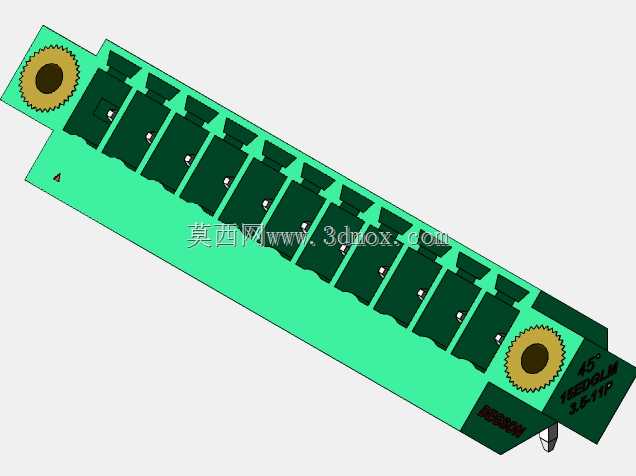

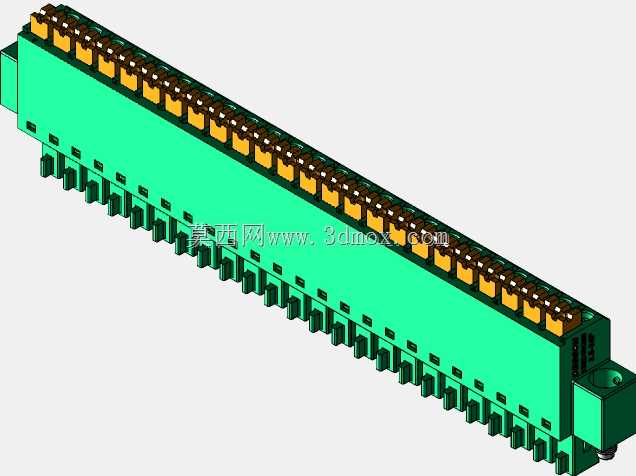

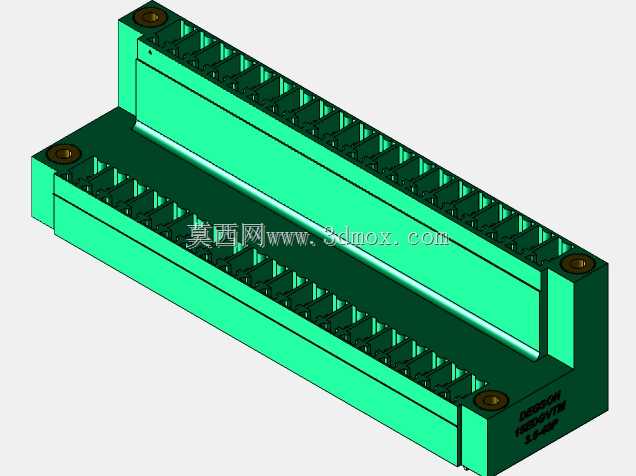

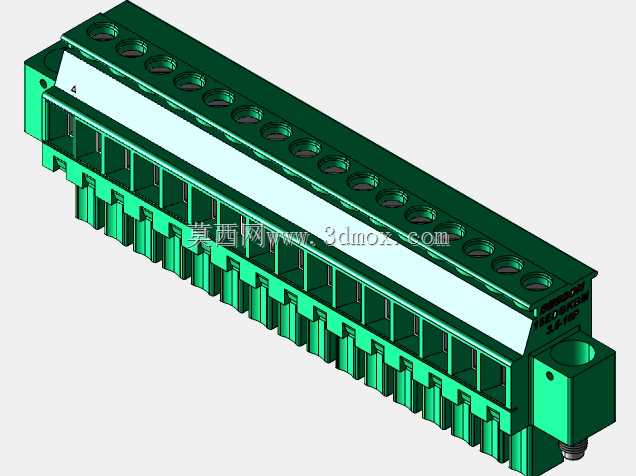

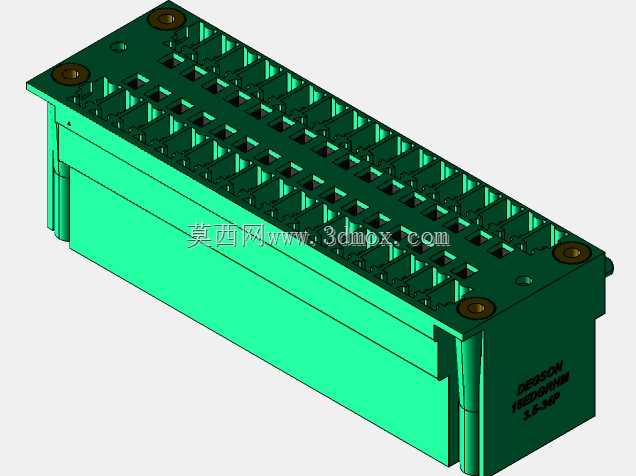

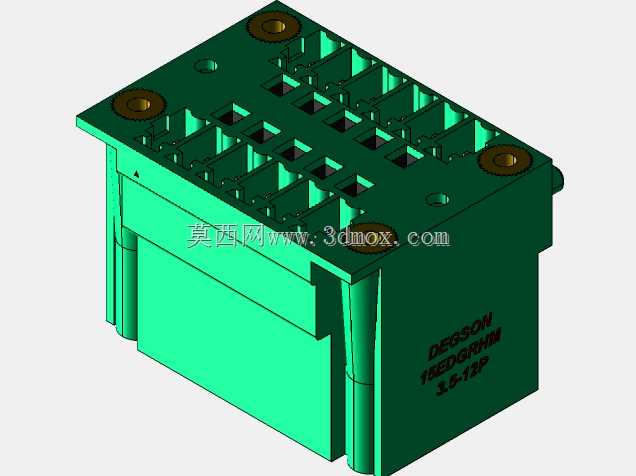

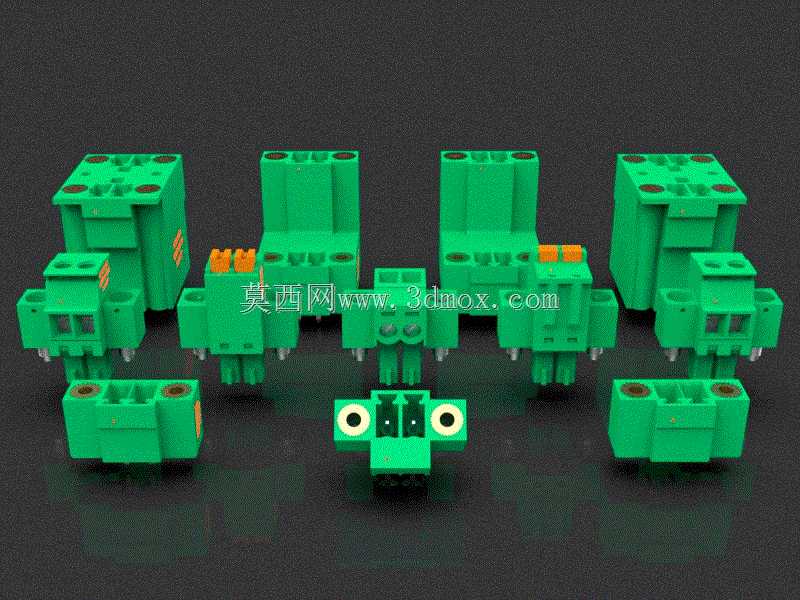

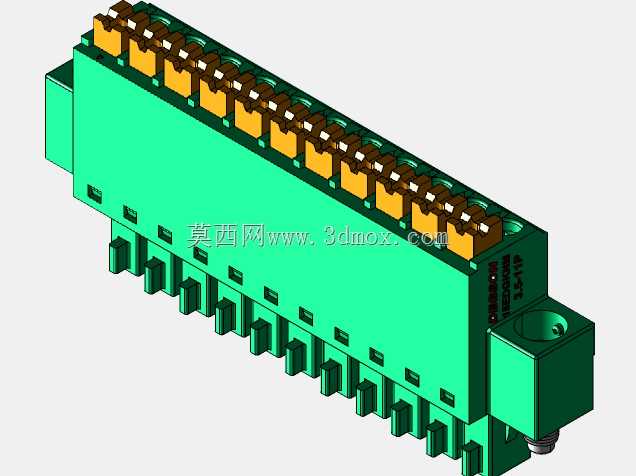

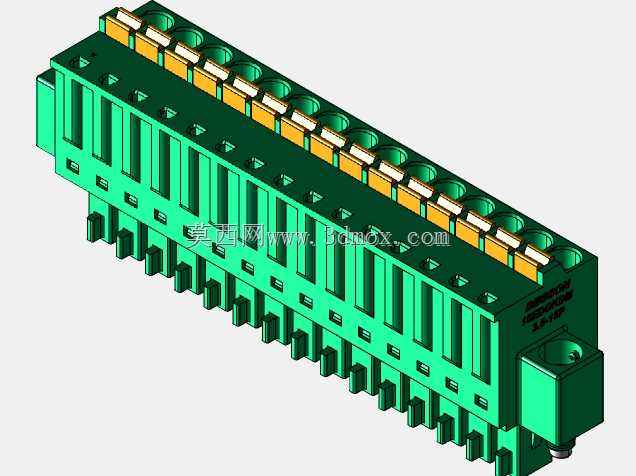

DEGSON15EDG系列3.5mm螺钉锁紧可插拔接线板

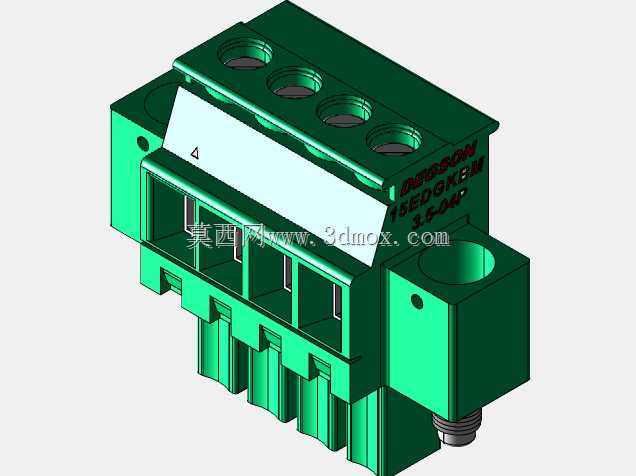

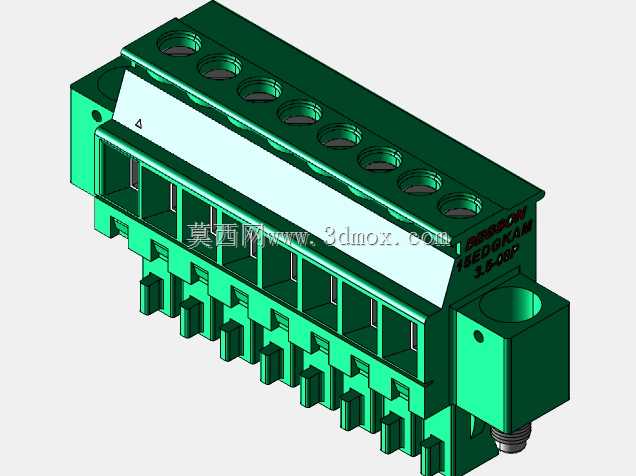

　　在工业电控柜布线、PLC IO模块接线、小型自动化设备控制回路搭建、传感器信号转接等场景里，接线端子的可靠性直接决定整套设备的电气稳定性，这款3.5mm螺距的可插拔接线组件，就是针对高密度布线场景开发的连接方案。实际现场布线作业中，经常遇到柜内空间局促、后期维护需要频繁拆改接线的情况，传统焊接式端子一旦焊装完成，拆改需要逐根解焊，不仅效率低下，还容易在反复操作中损伤PCB焊盘，而这款可插拔结构的接线板，将公座焊装在PCB板上，母座端完成导线压接锁紧后直接插入公座即可完成连接，后期维护时直接拔下母座就能拆下对应回路，不需要逐根松动螺钉拆导线，大幅降低现场运维的工作量。

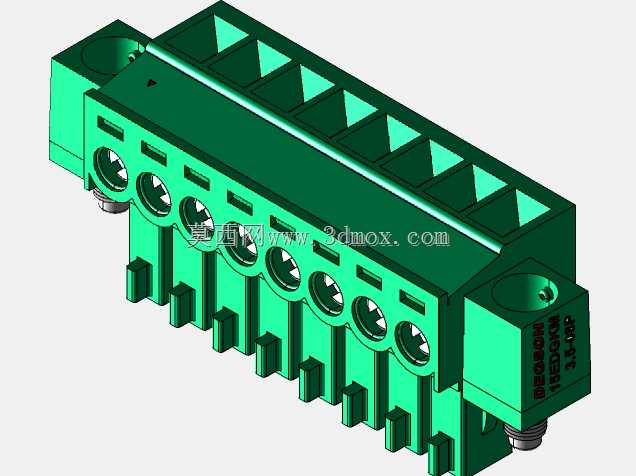

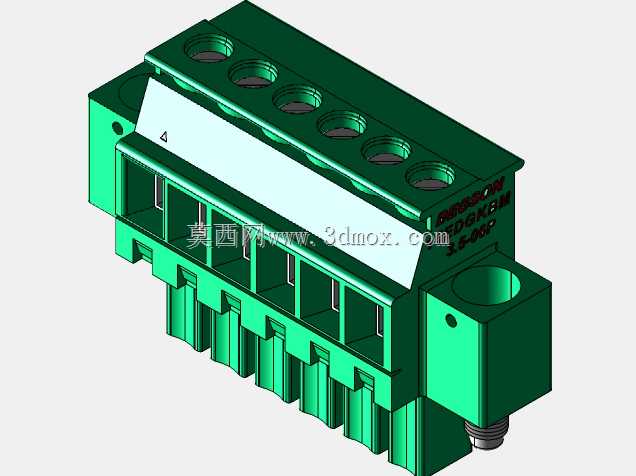

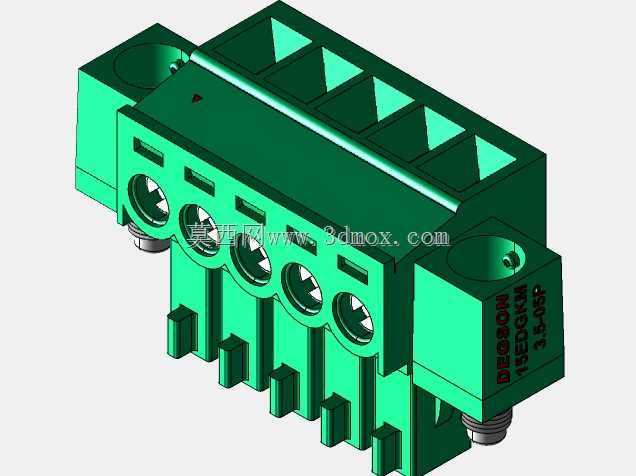

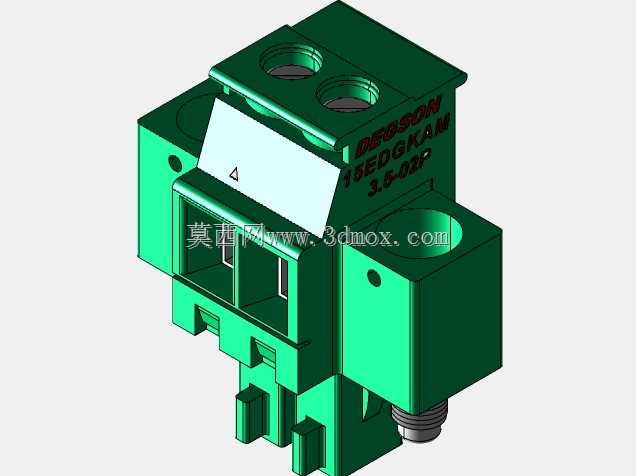

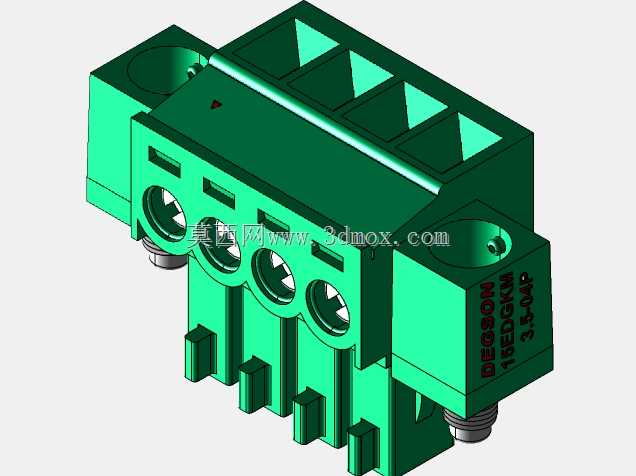

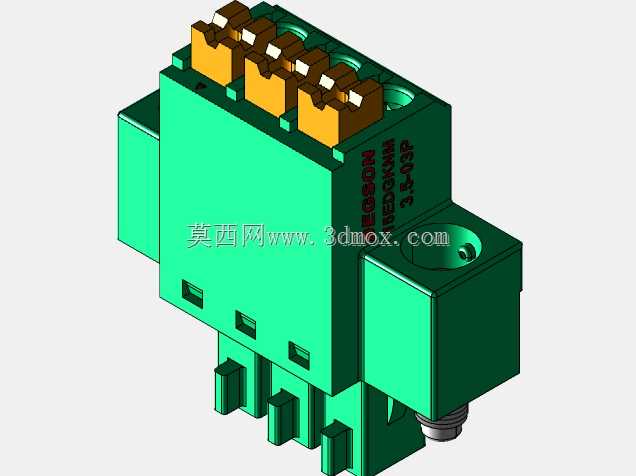

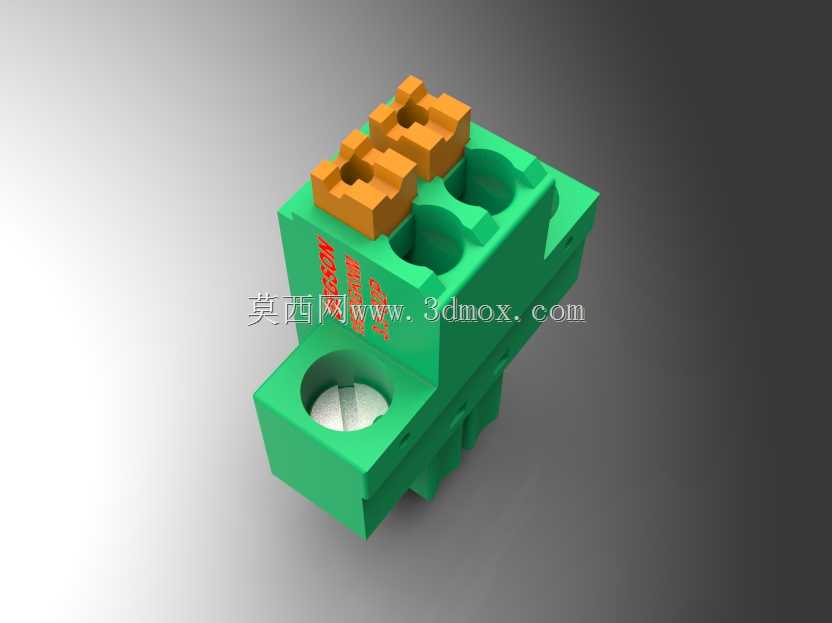

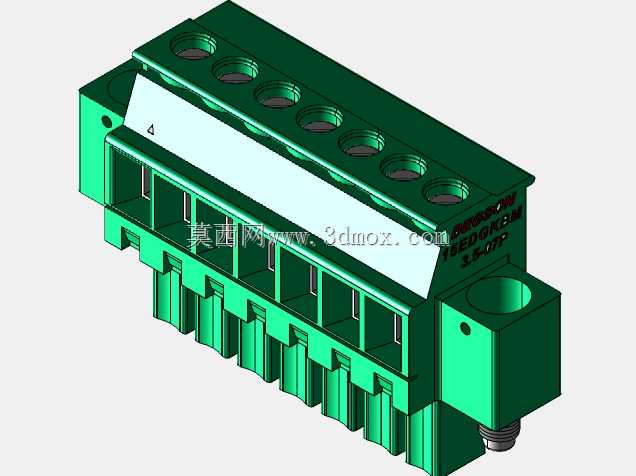

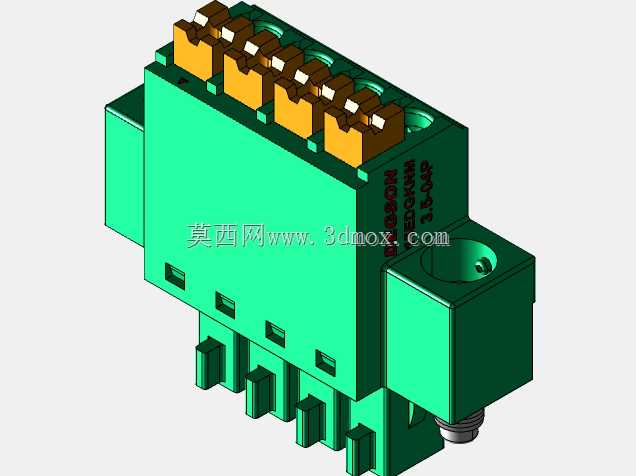

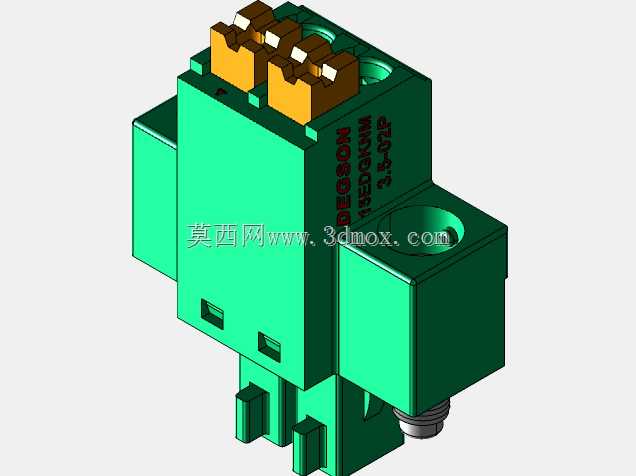

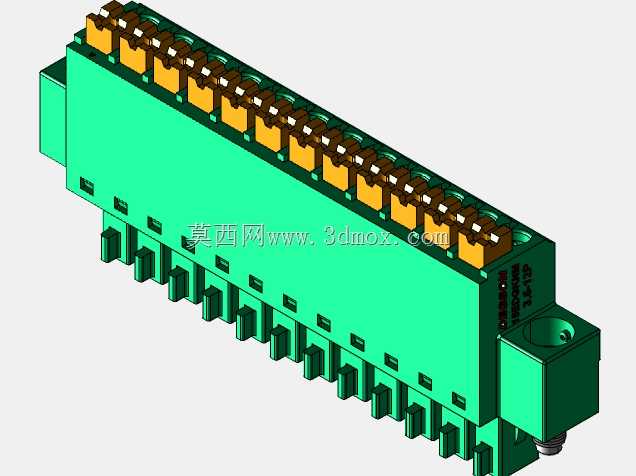

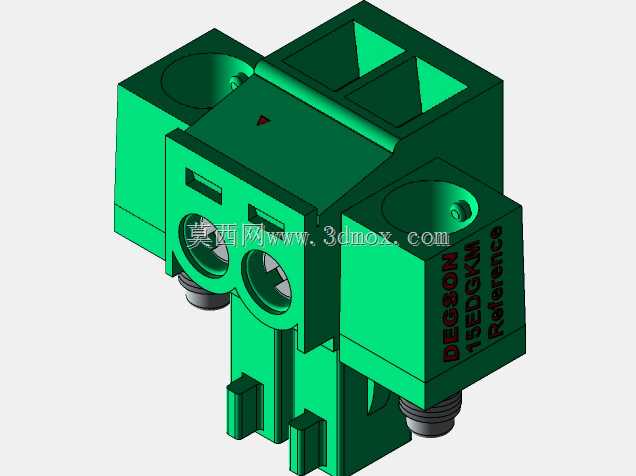

　　从功能设计上看，这款接线板采用螺钉锁紧结构，适配28-16AWG线径的导线，也就是0.5-1.5平方毫米的多股或单股铜芯线，基本覆盖了常规控制回路、信号传输回路的导线规格，锁紧螺钉压接时会通过压线片均匀分散压力，不会因为螺钉顶伤铜丝造成导线断股，长期使用也不会因为设备振动出现导线松脱的问题。额定耐压250V、额定电流7A的参数，完全满足绝大多数低压控制回路、传感器供电回路、数字量信号传输回路的载流要求，不管是24V直流控制回路，还是220V交流辅助回路，都能稳定适配。

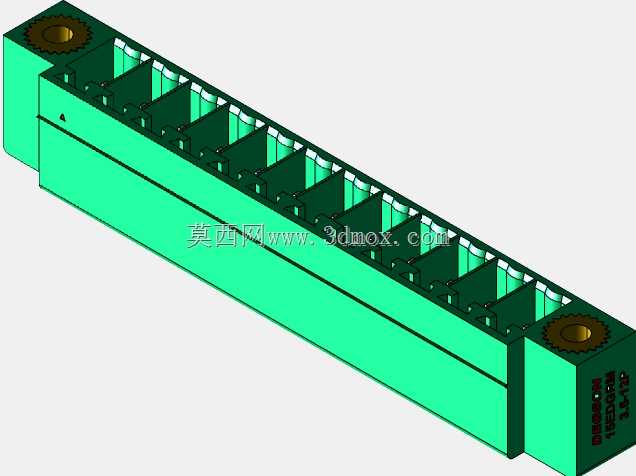

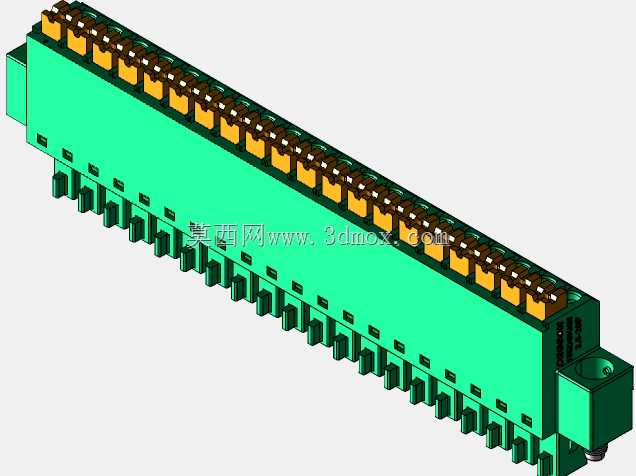

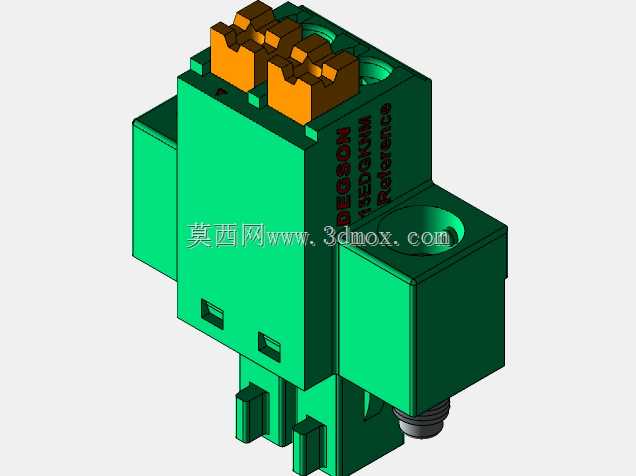

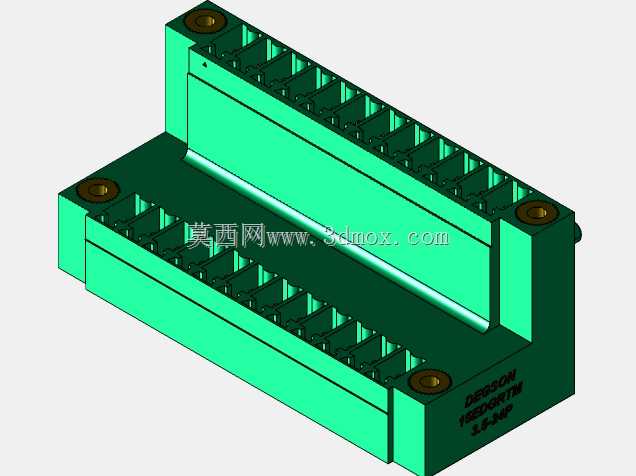

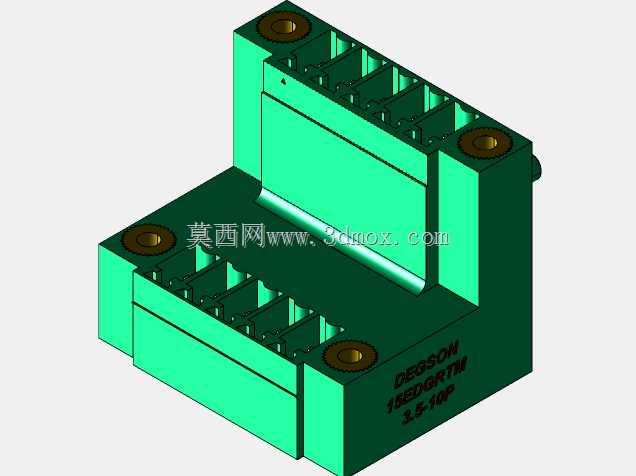

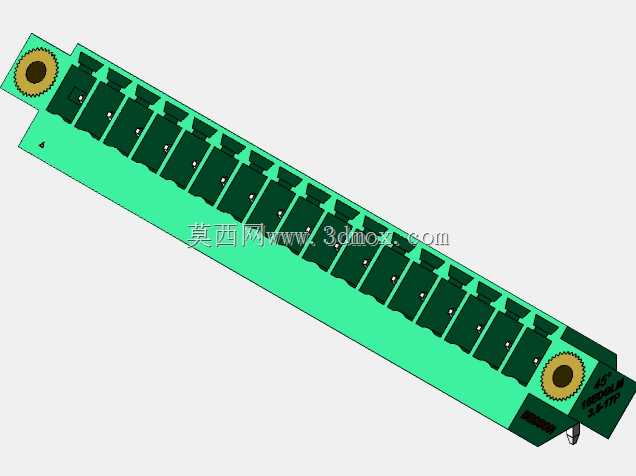

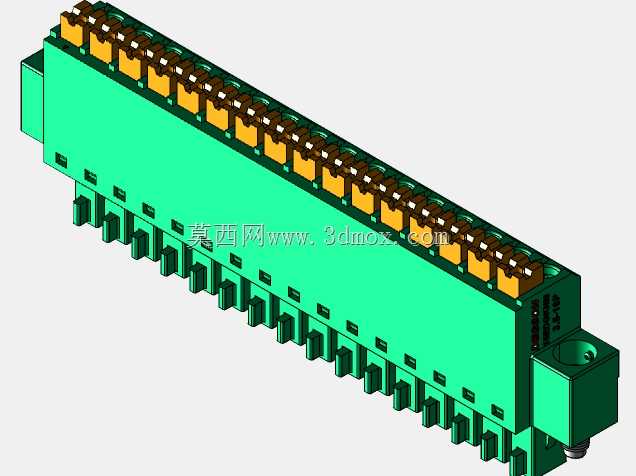

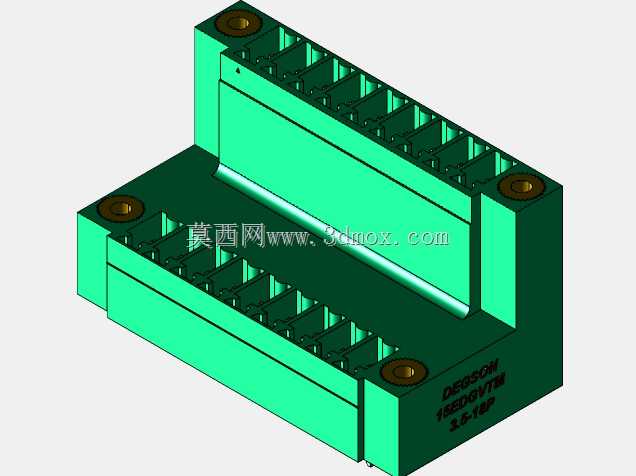

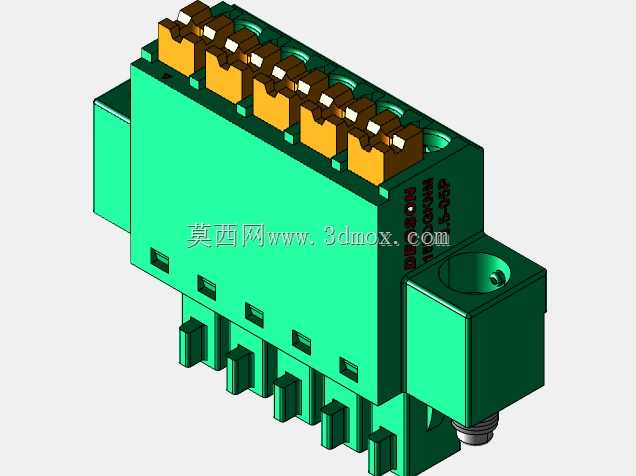

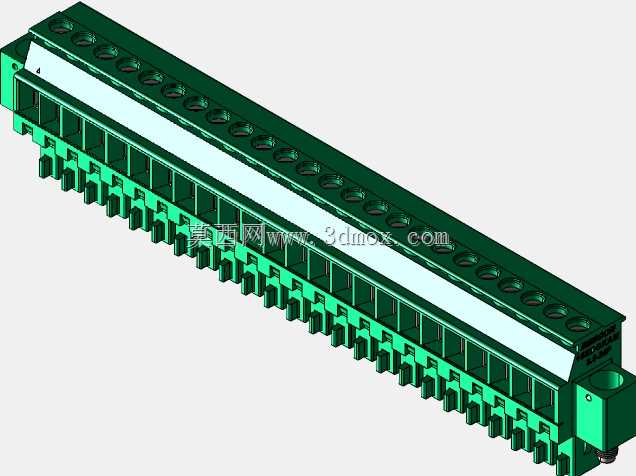

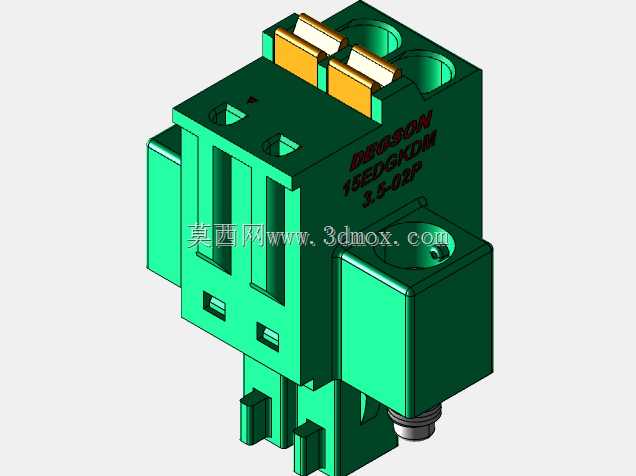

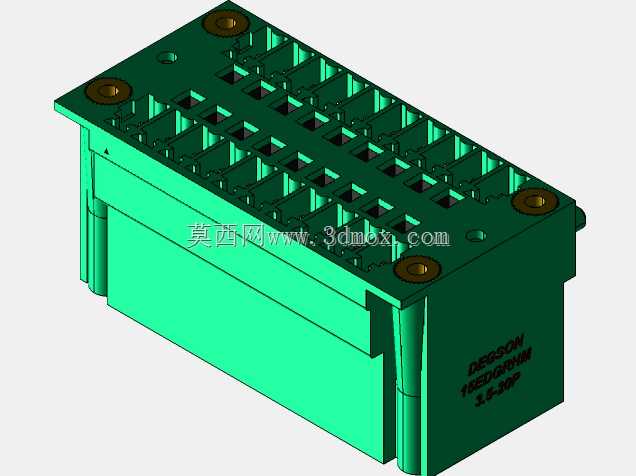

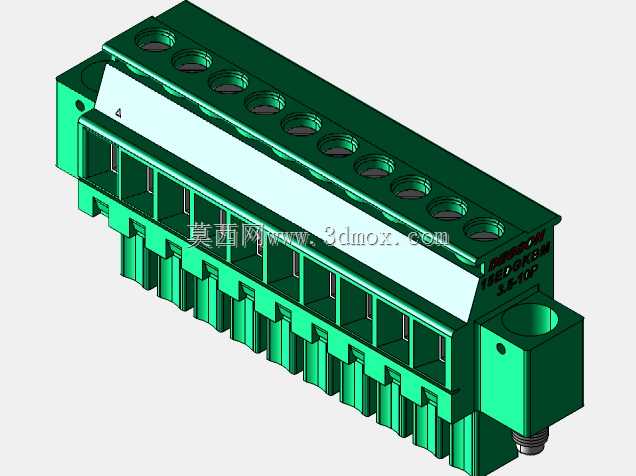

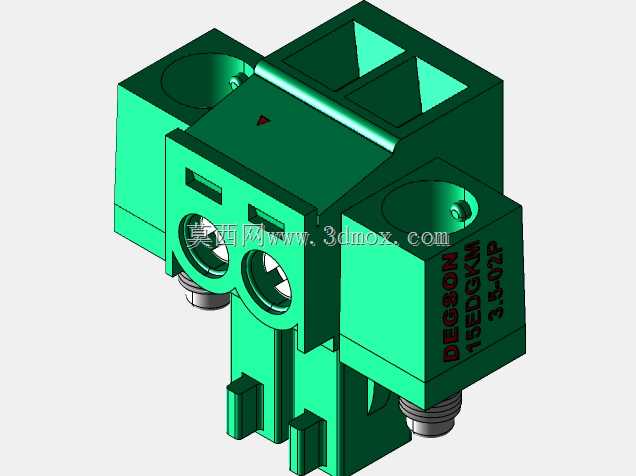

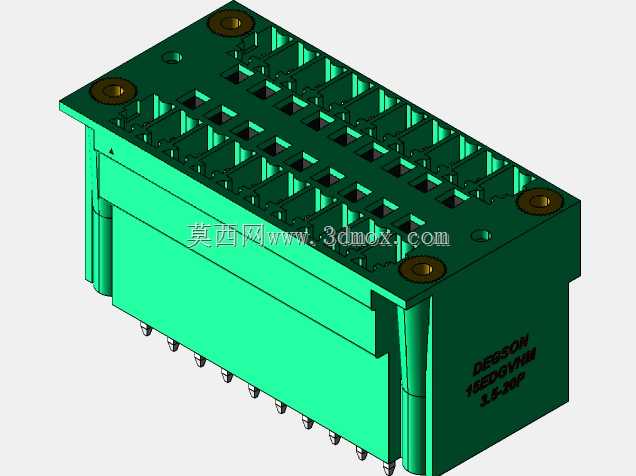

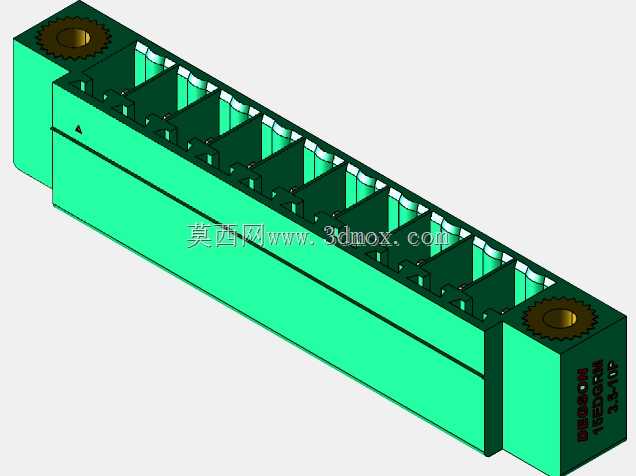

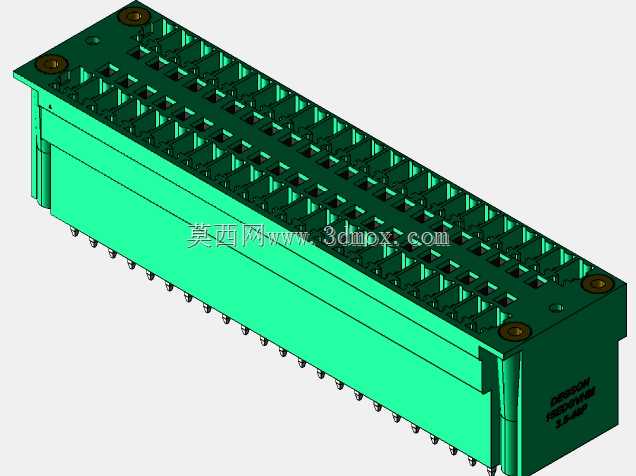

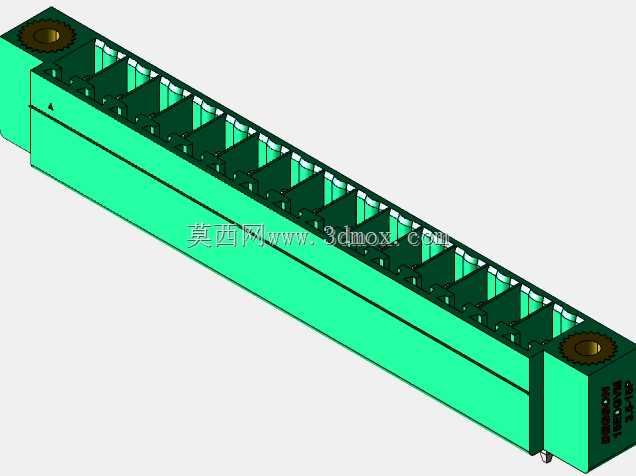

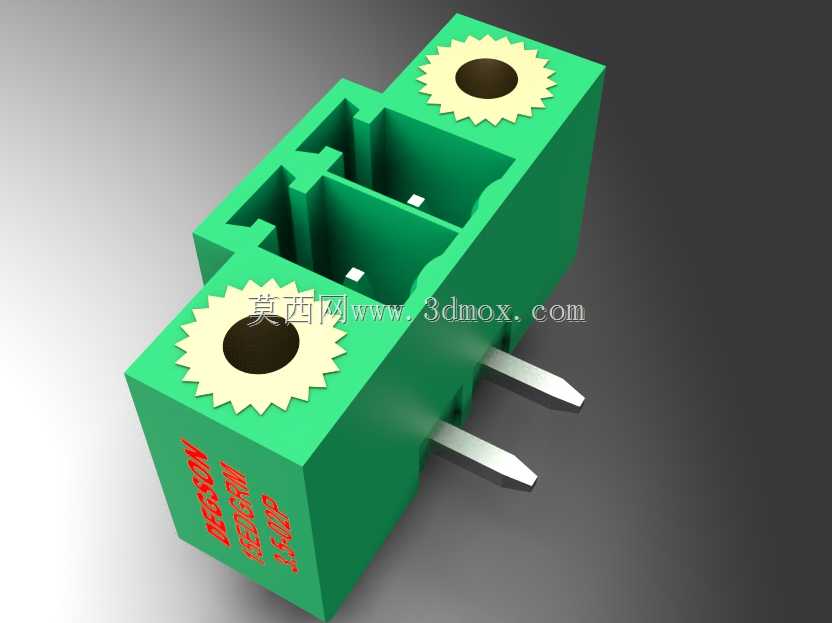

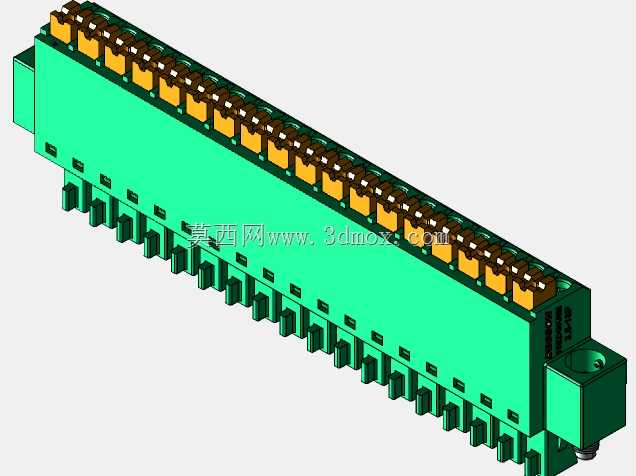

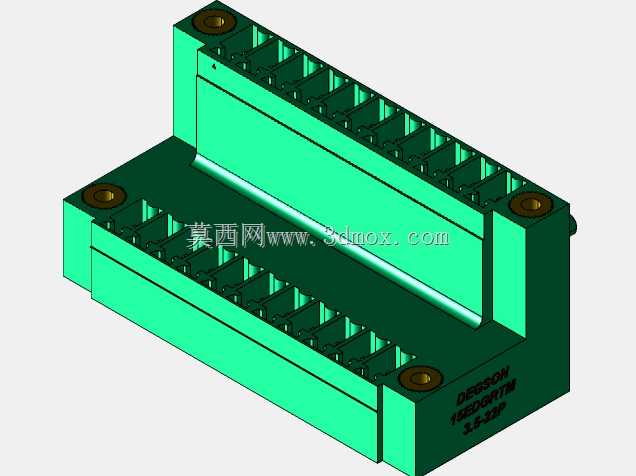

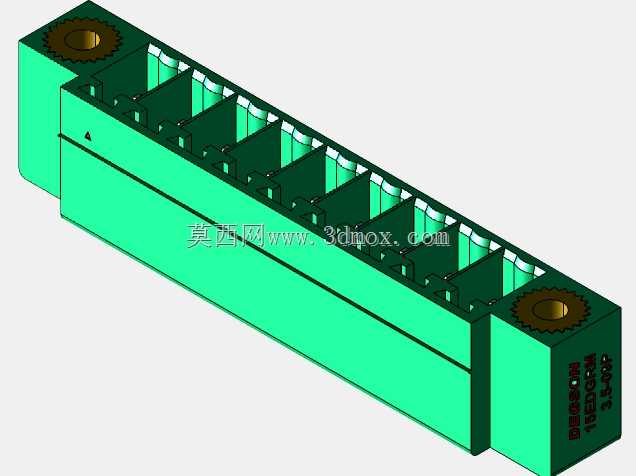

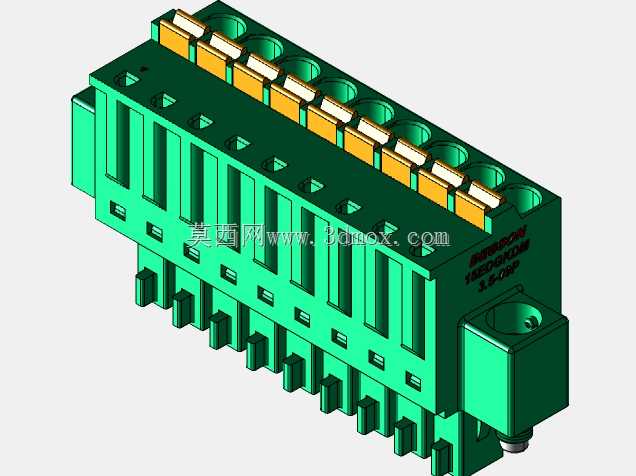

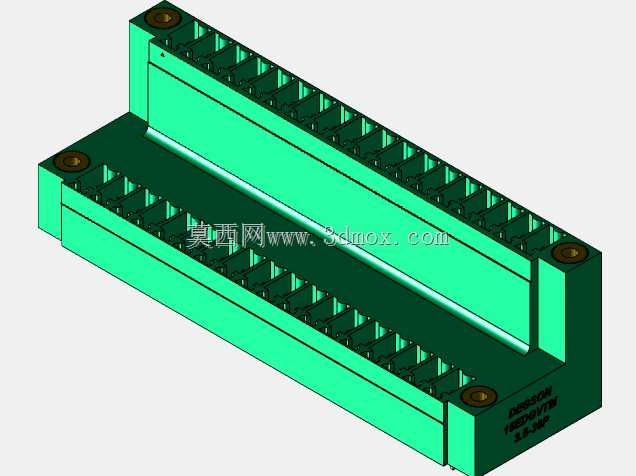

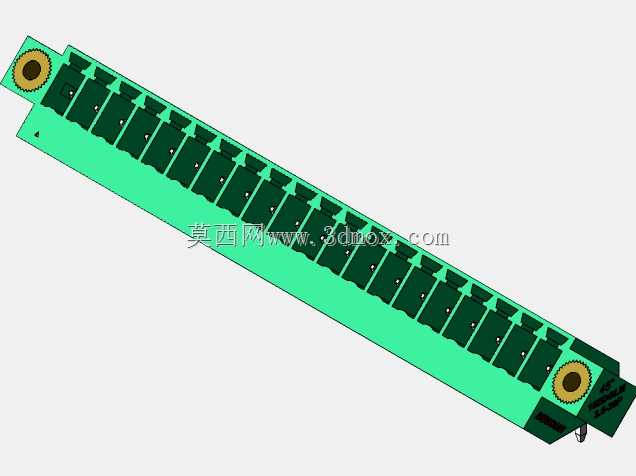

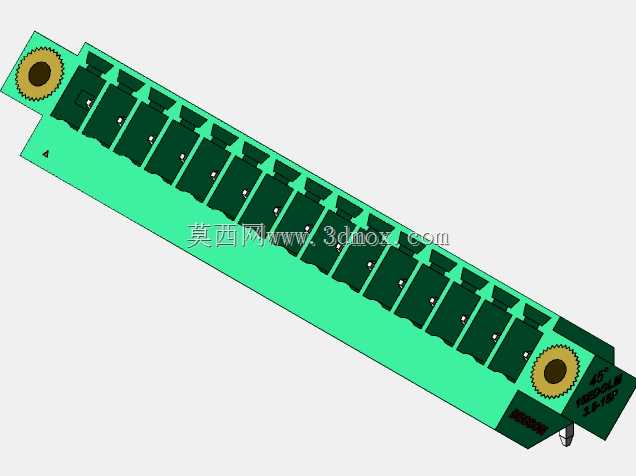

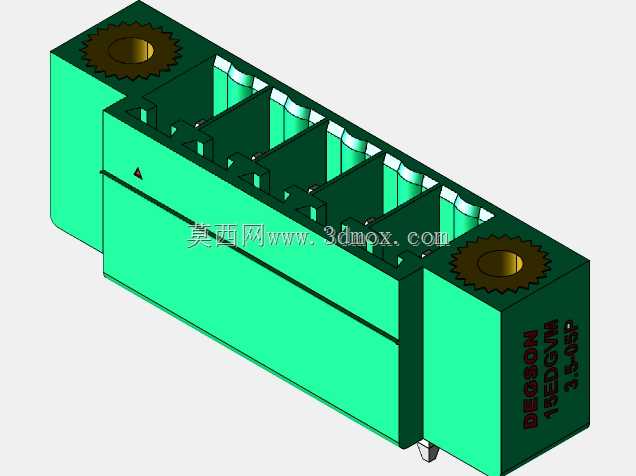

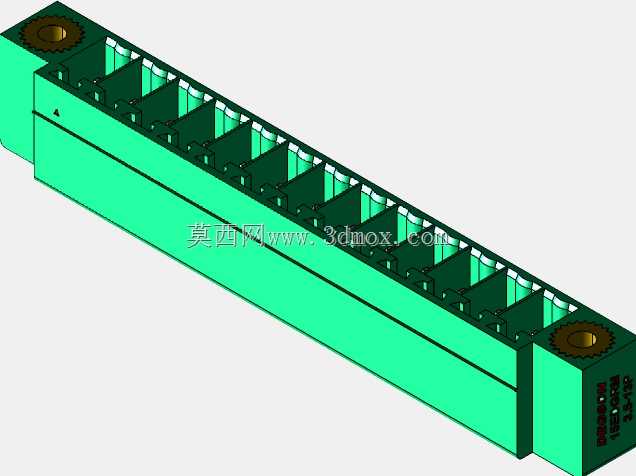

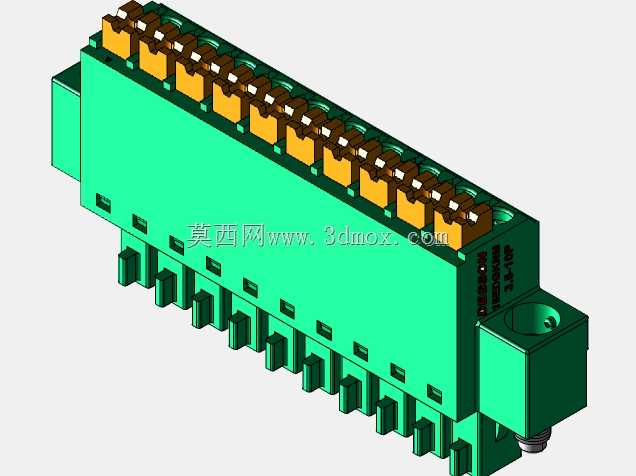

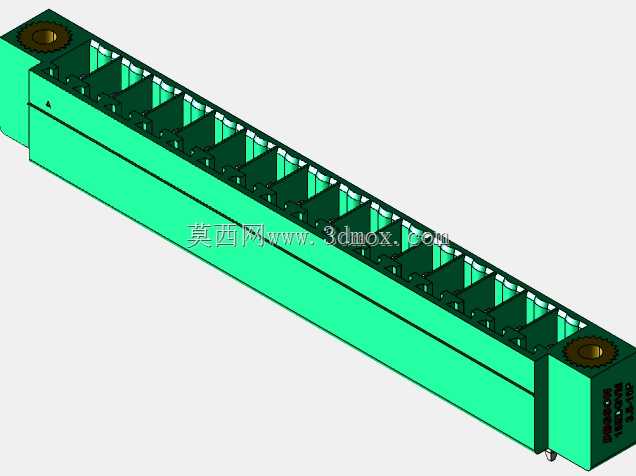

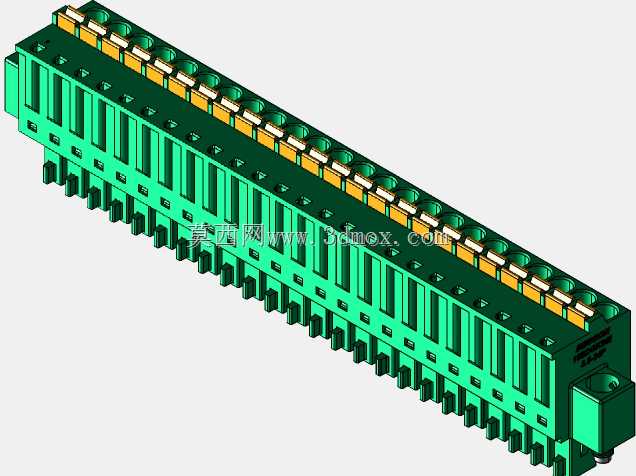

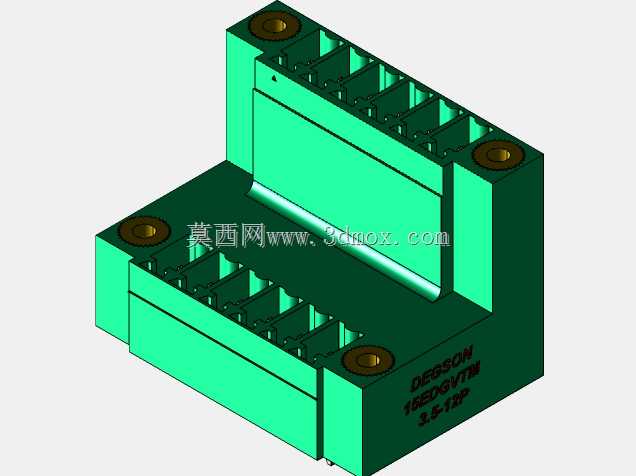

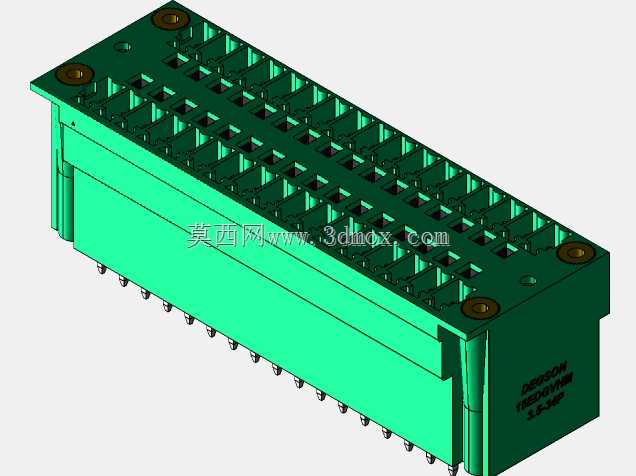

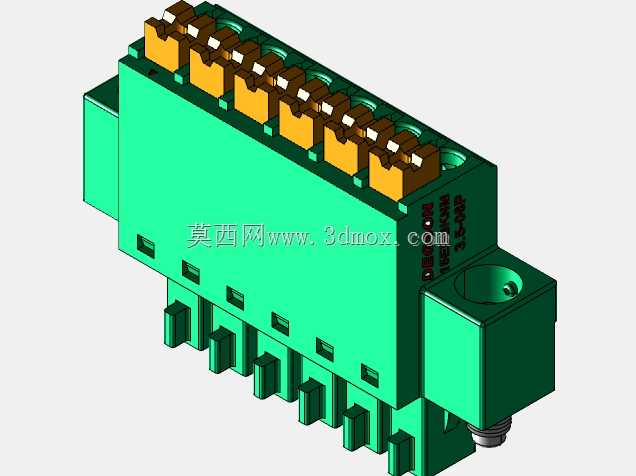

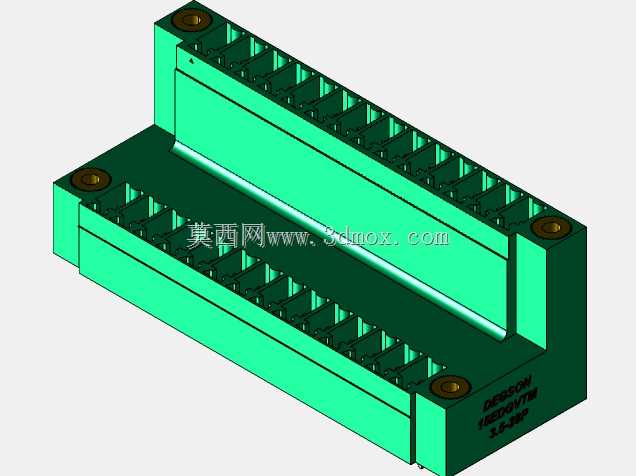

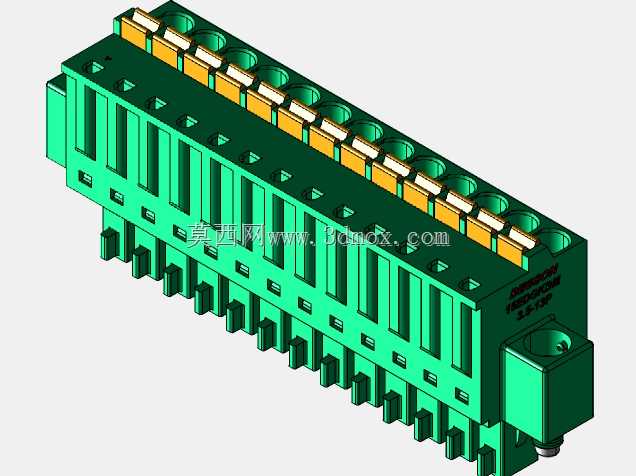

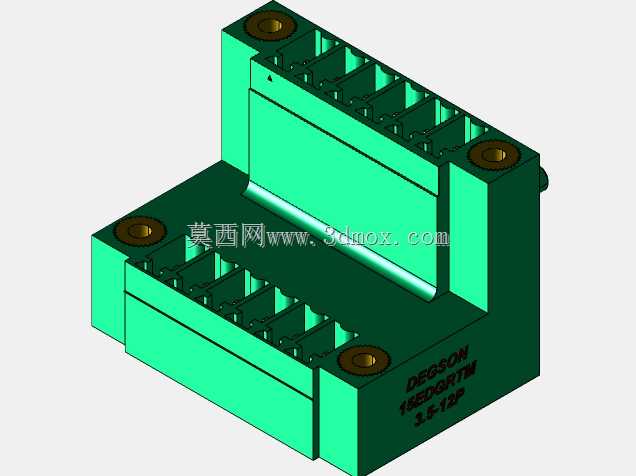

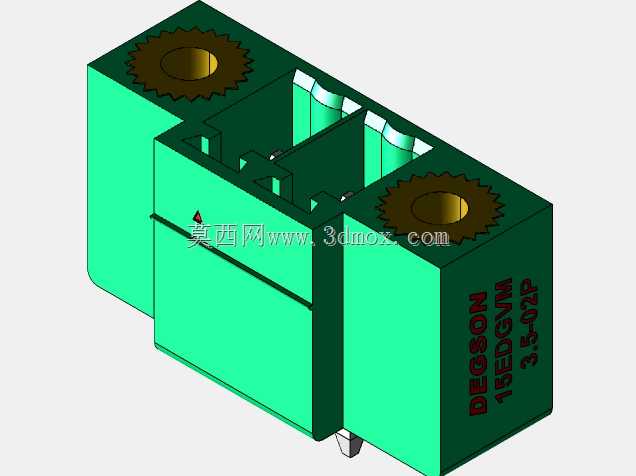

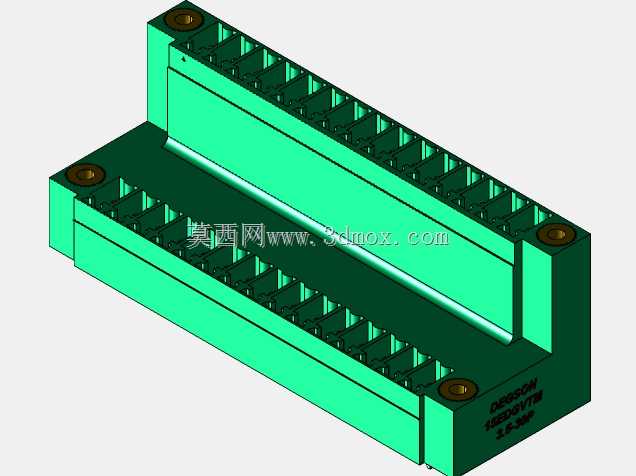

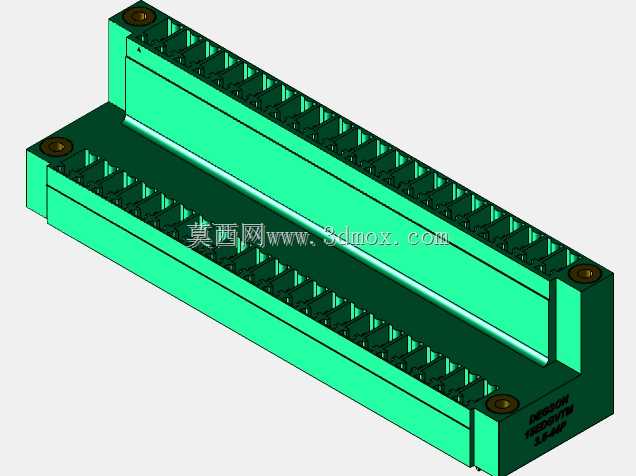

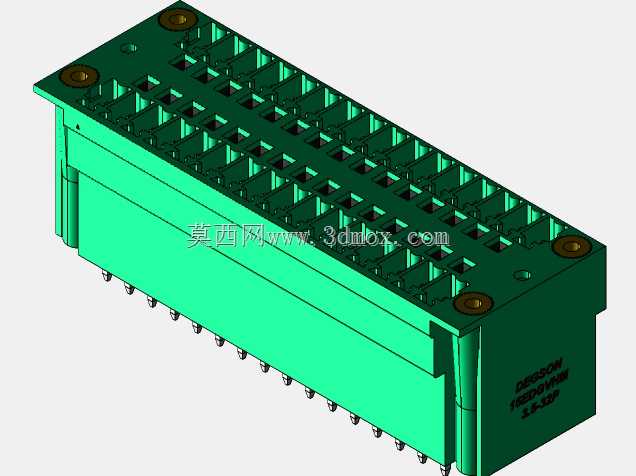

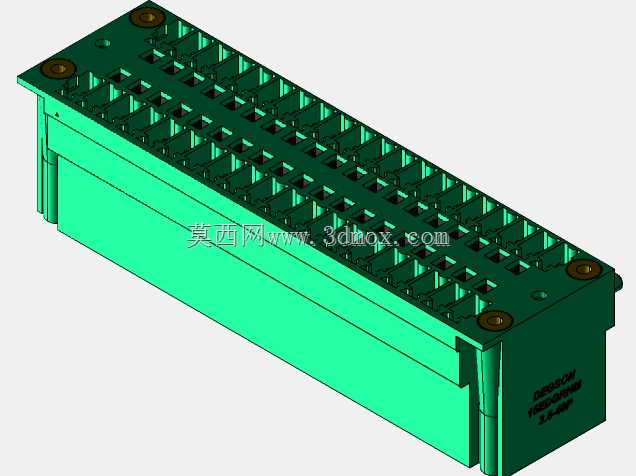

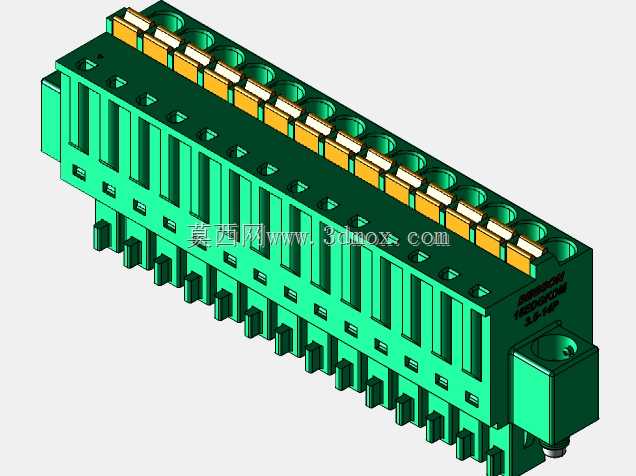

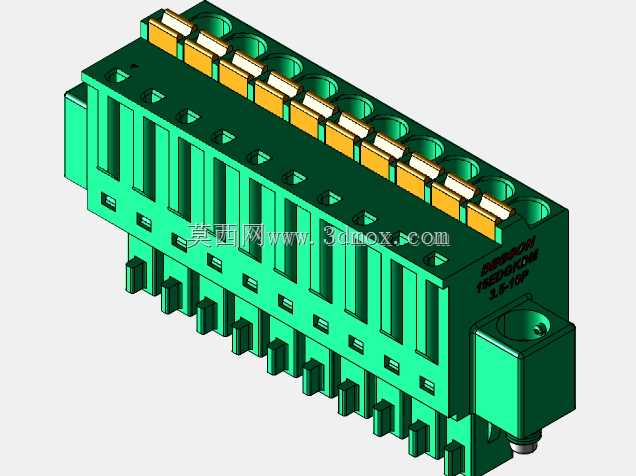

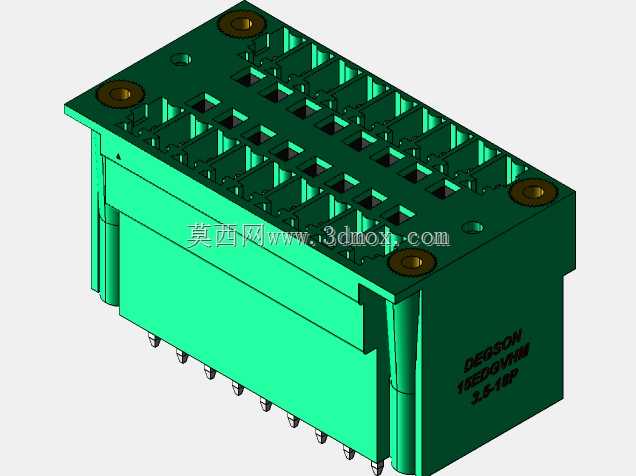

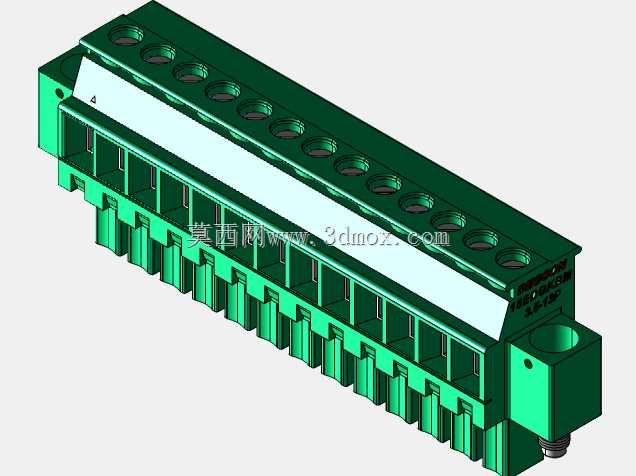

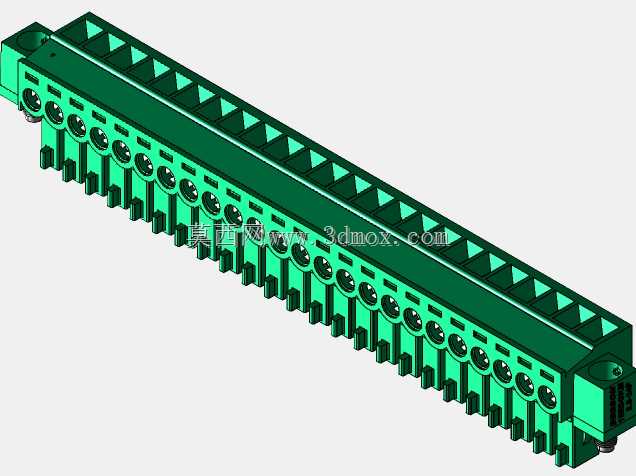

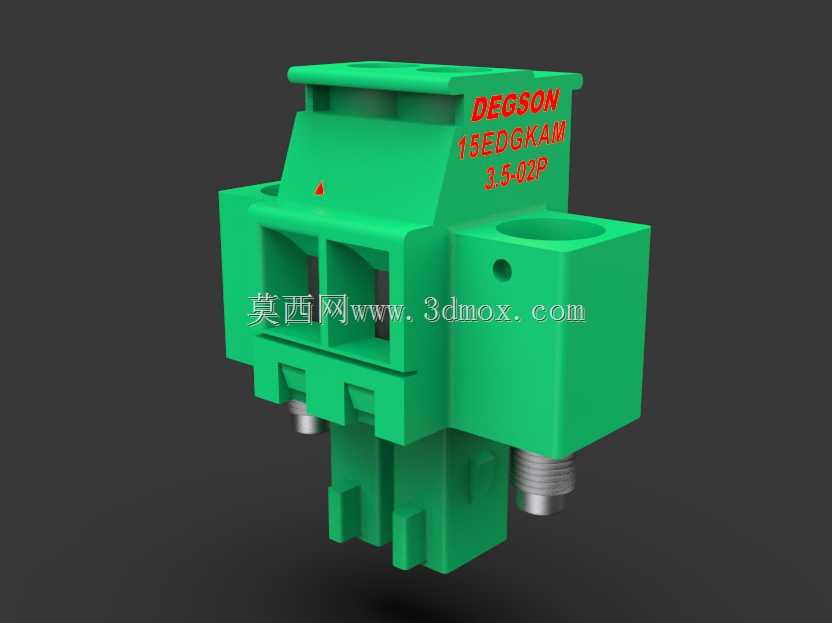

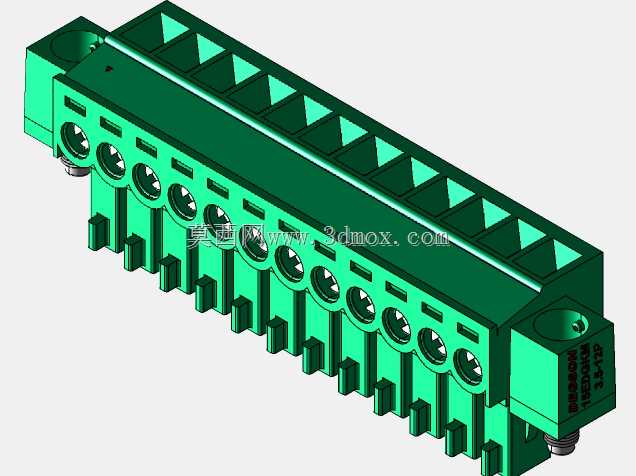

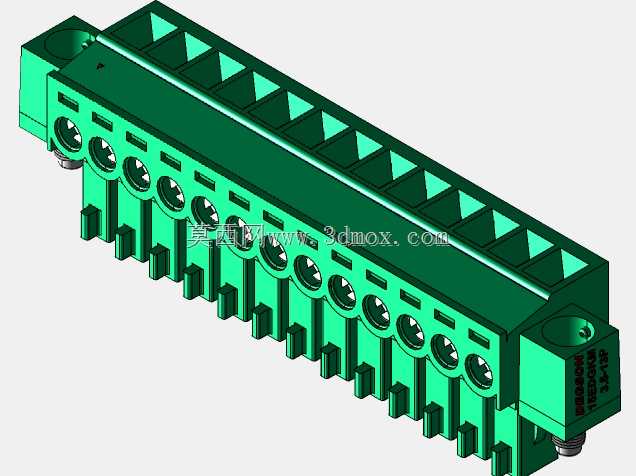

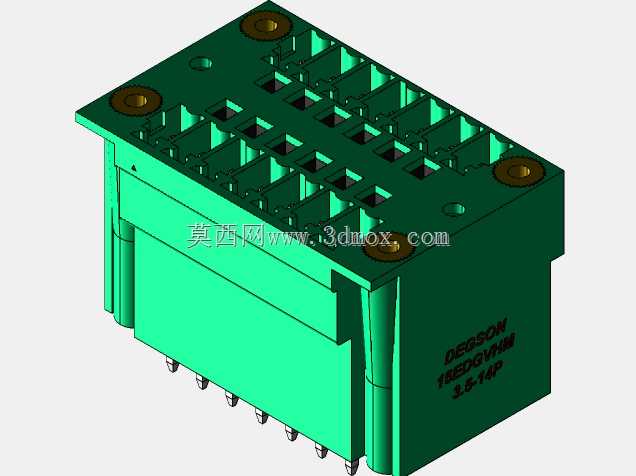

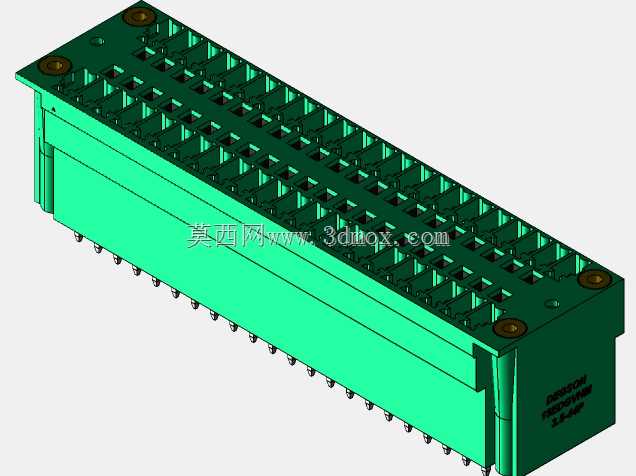

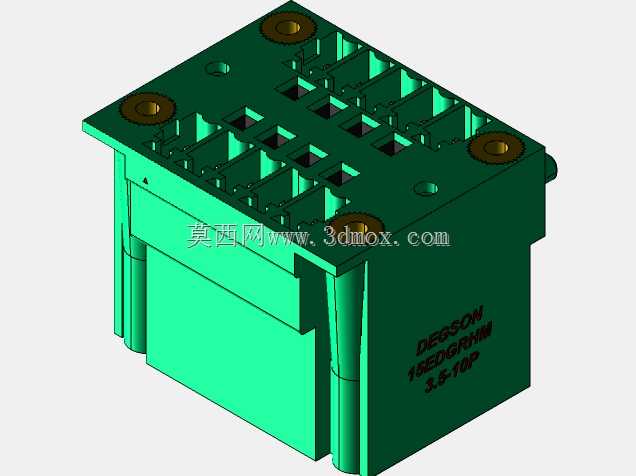

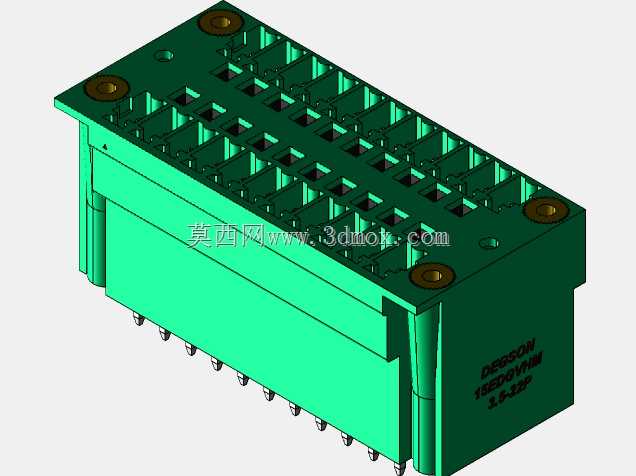

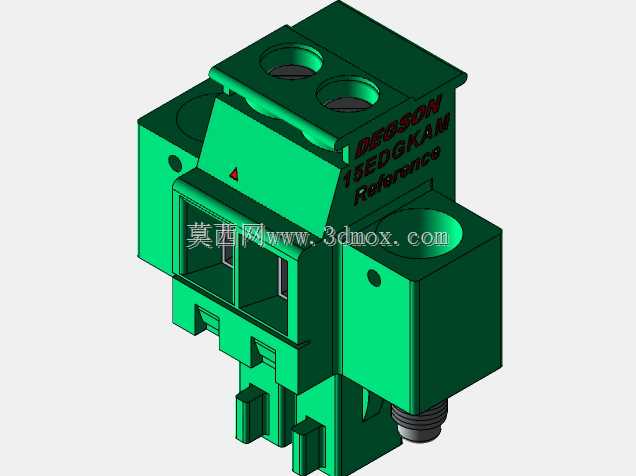

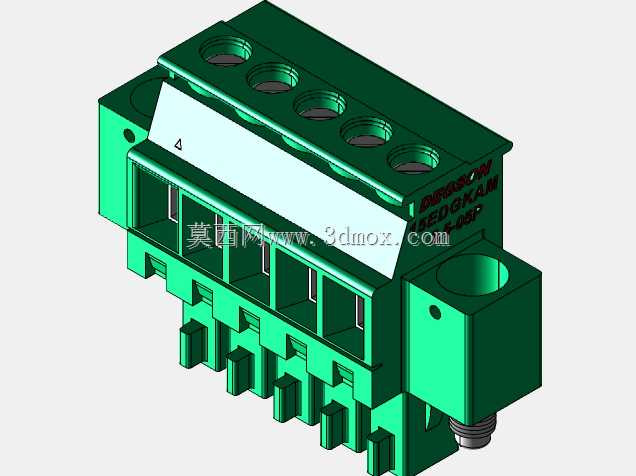

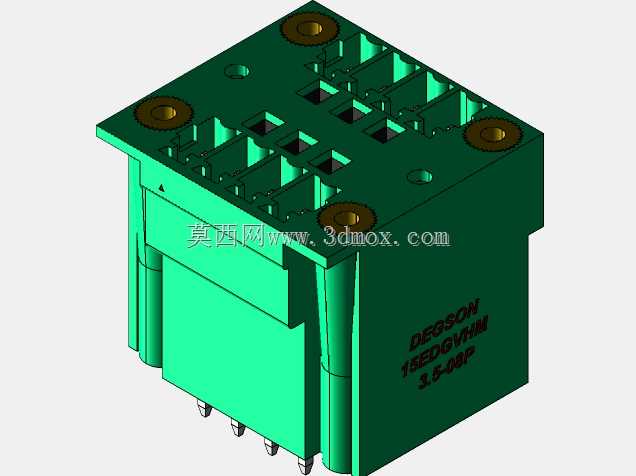

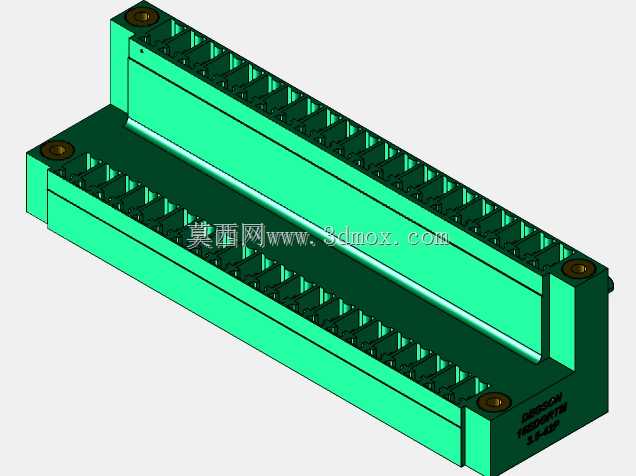

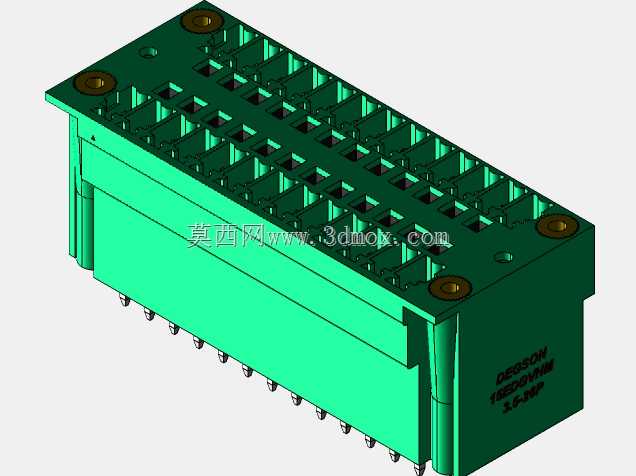

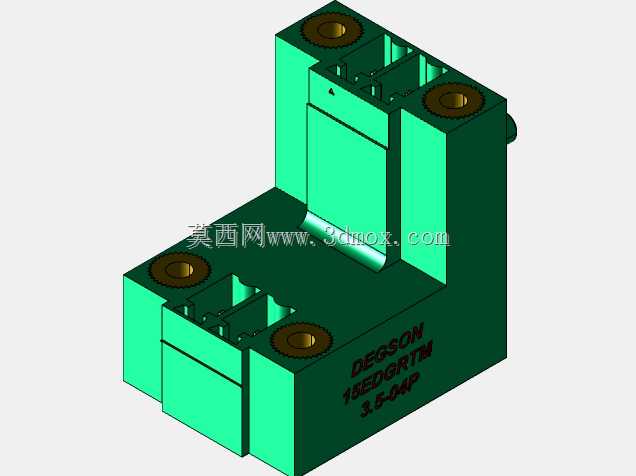

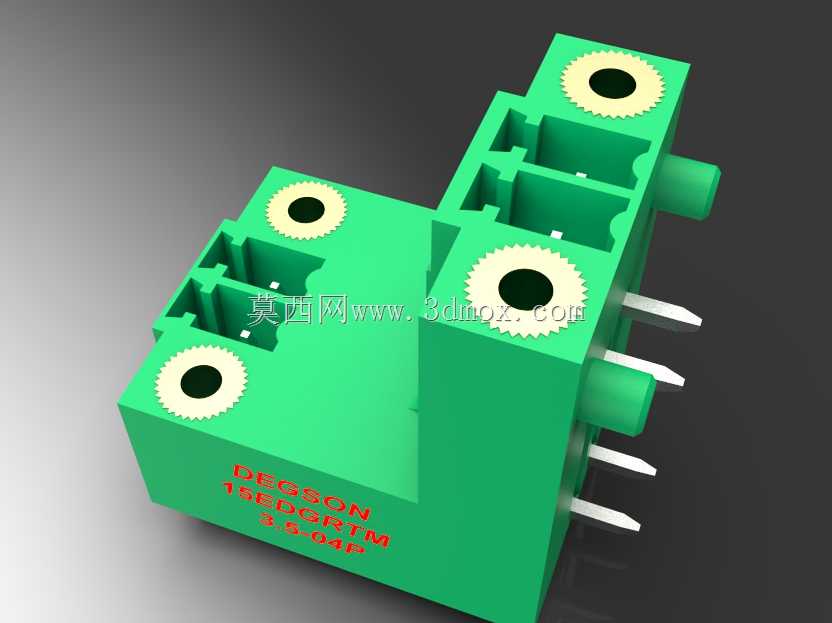

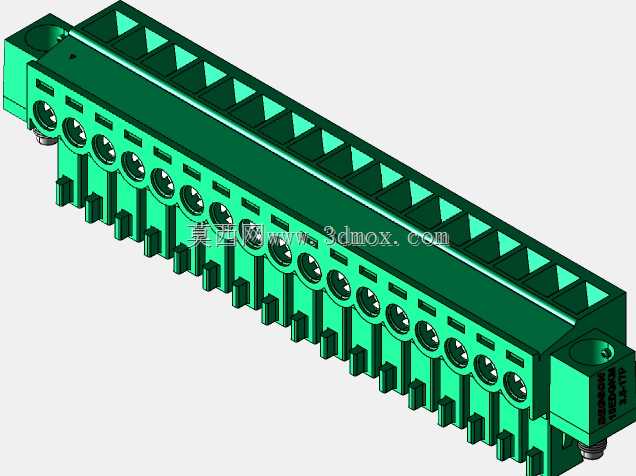

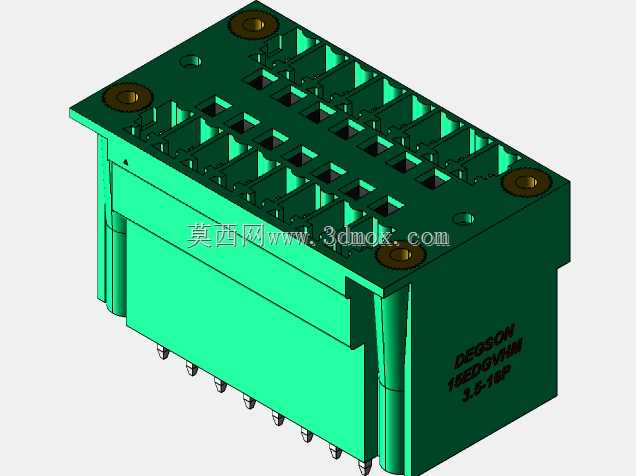

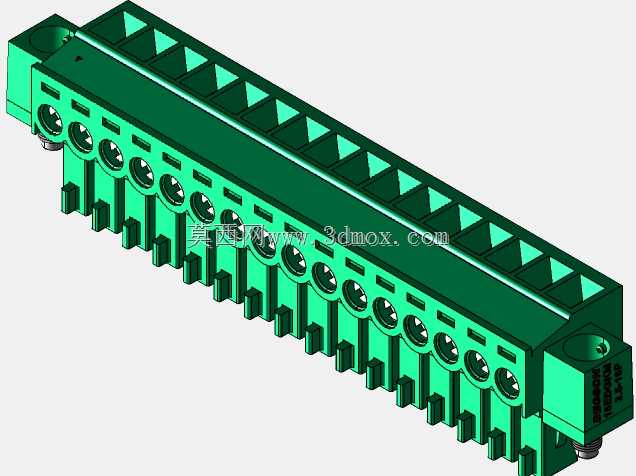

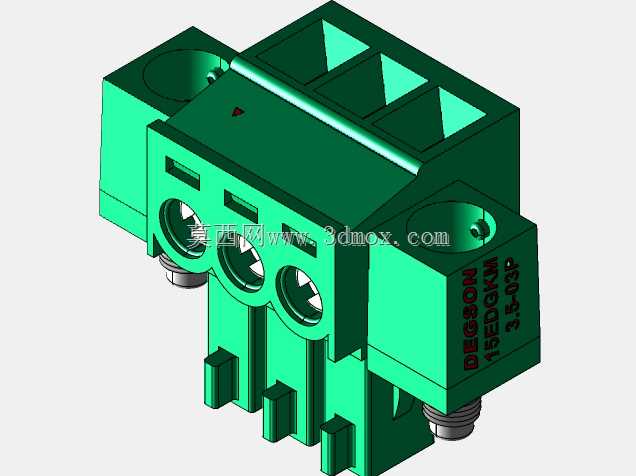

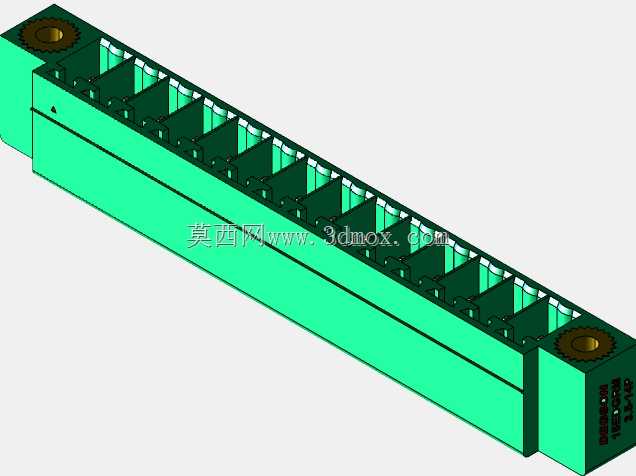

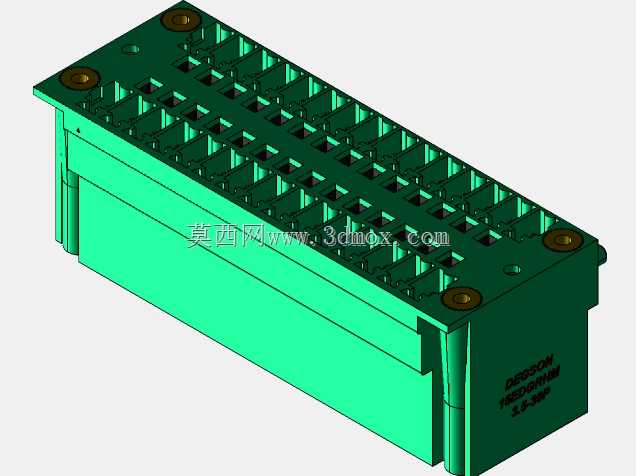

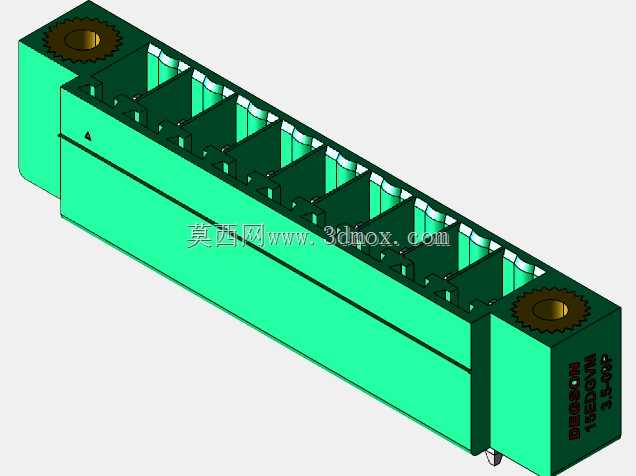

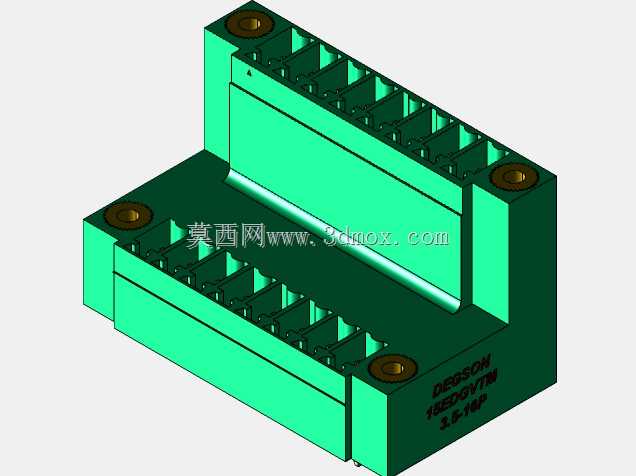

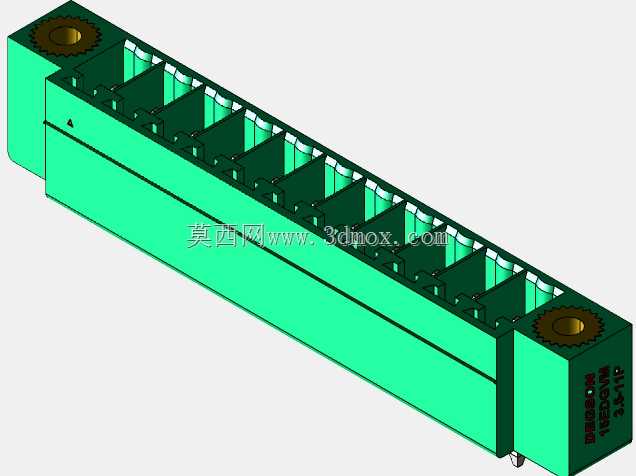

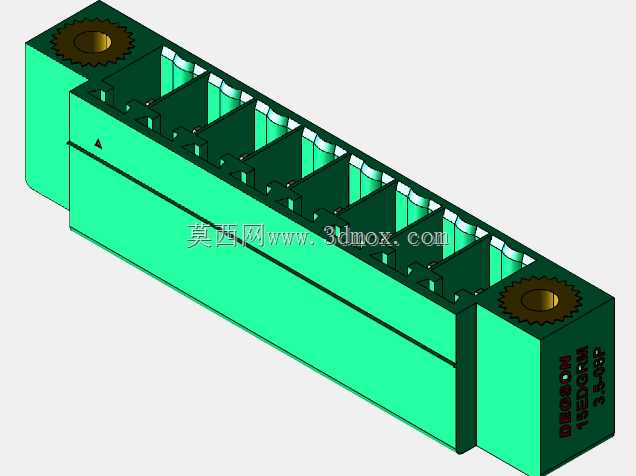

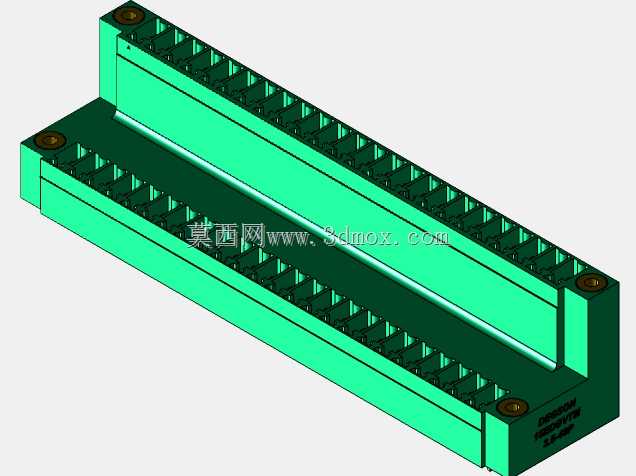

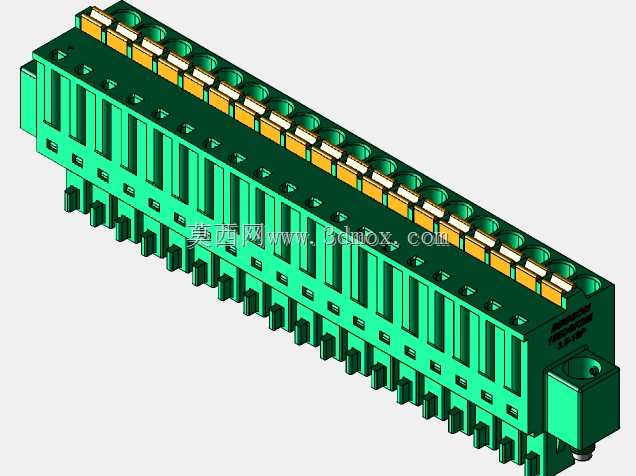

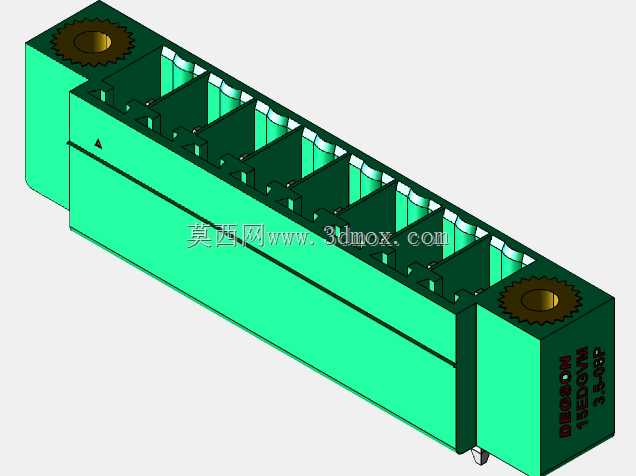

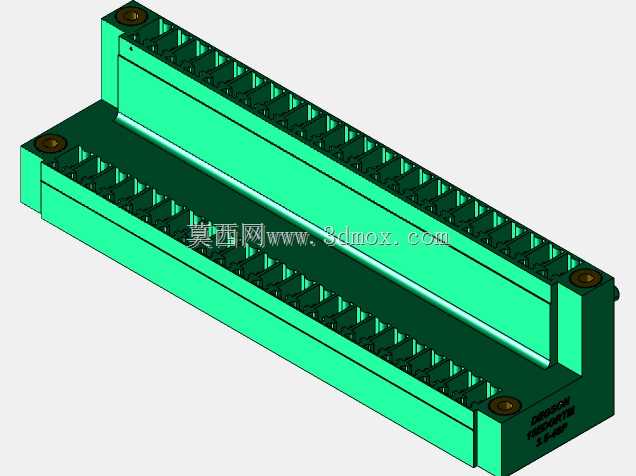

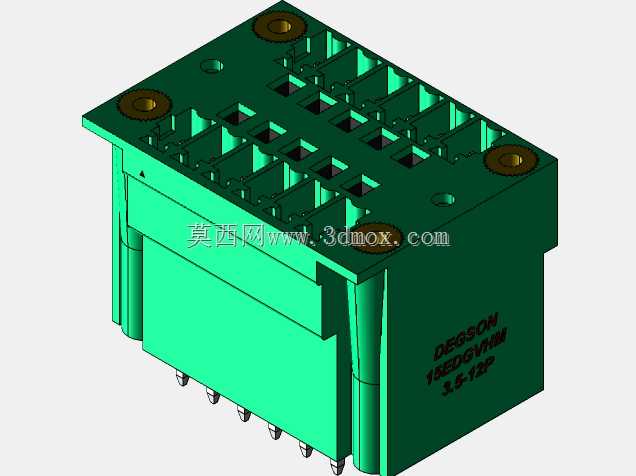

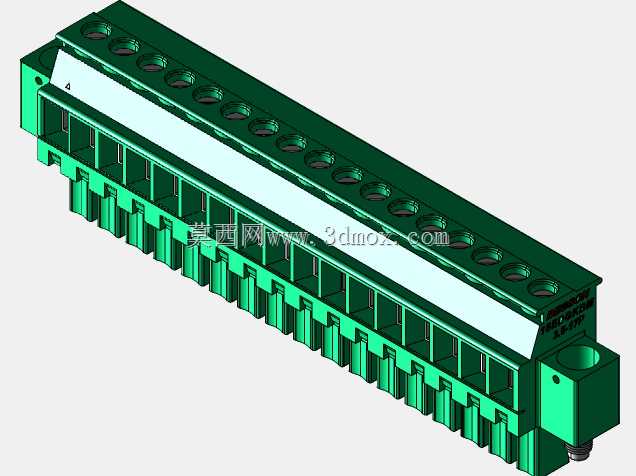

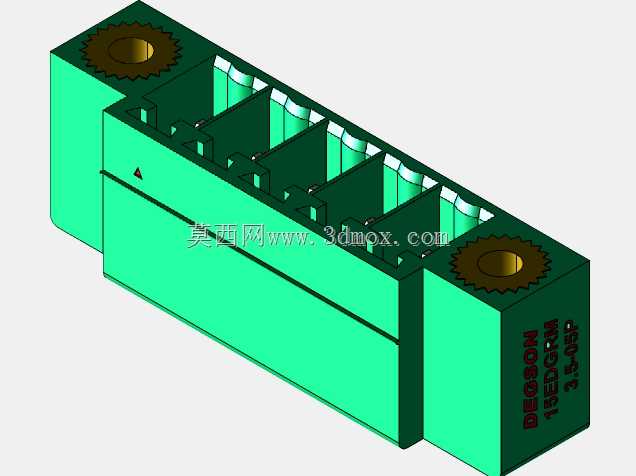

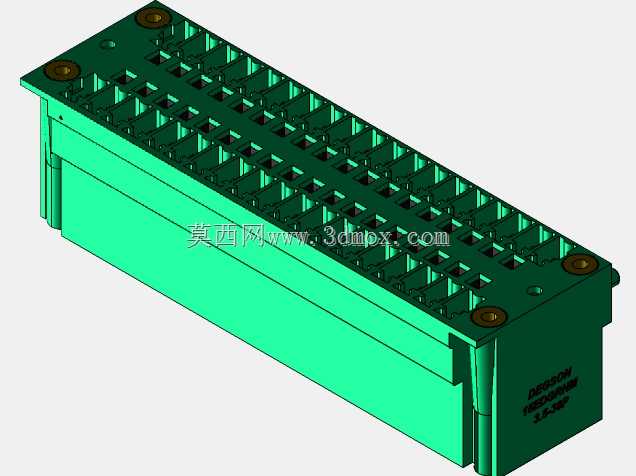

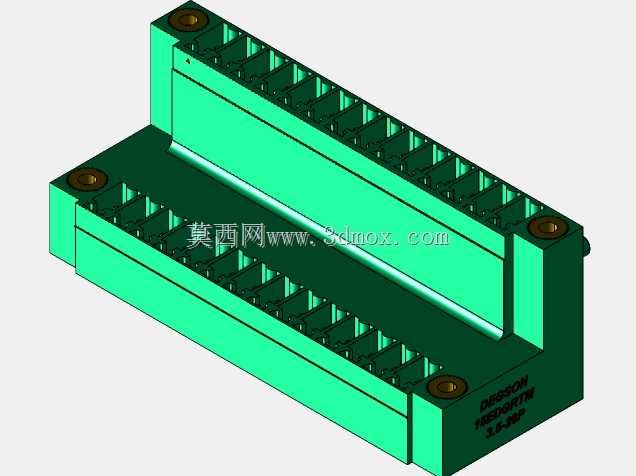

　　设计层面，整套组件覆盖了2位到24位的不同位数规格，设计人员在PCB Layout时，可以根据实际回路数量选择对应位数的型号，不需要额外拼接。公座与母座的插接结构做了防呆设计，反向无法插入，避免现场接线时插反造成回路短路。安装方式上支持直插焊板，同时配套的固定法兰结构可以通过螺钉将端子整体固定在设备壳体或PCB上，即使在高振动的设备工况下，也不会出现公母座松脱的情况。建模时整套模型还原了所有安装边界尺寸，3.5mm的标准螺距完全匹配行业通用接线端子的安装孔位，焊盘位置、插针间距、法兰固定孔的位置与尺寸都和实物一致，设计人员在做PCB封装设计、柜体布局干涉检查时，可以直接调用模型核对安装空间，不需要反复测量实物尺寸。

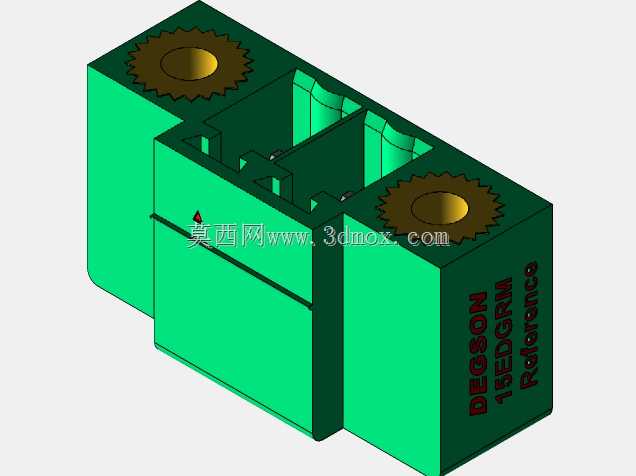

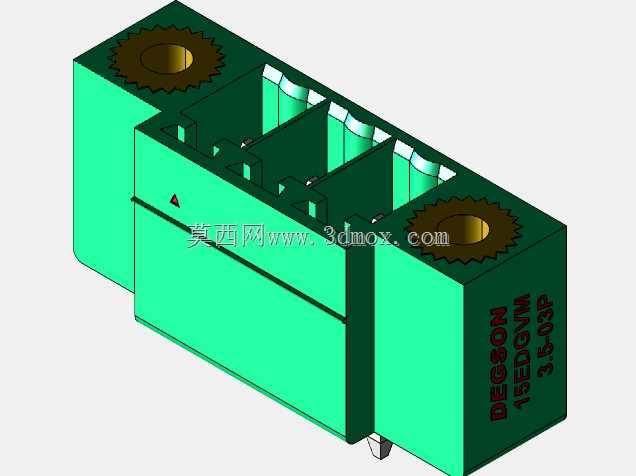

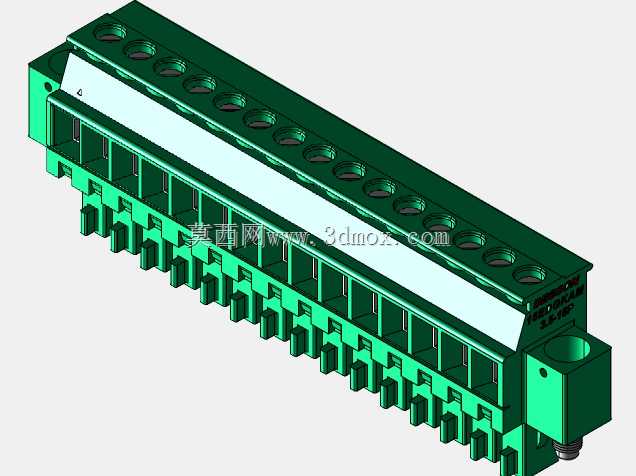

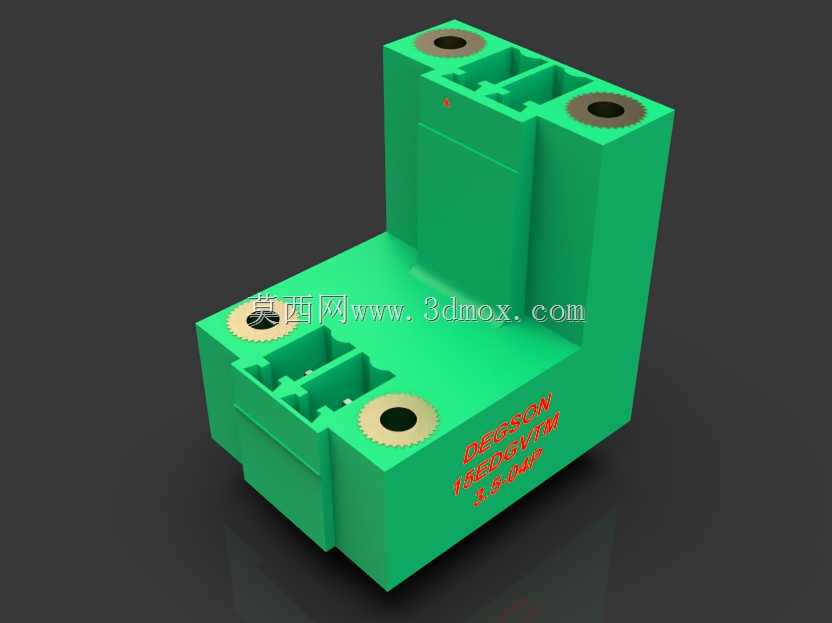

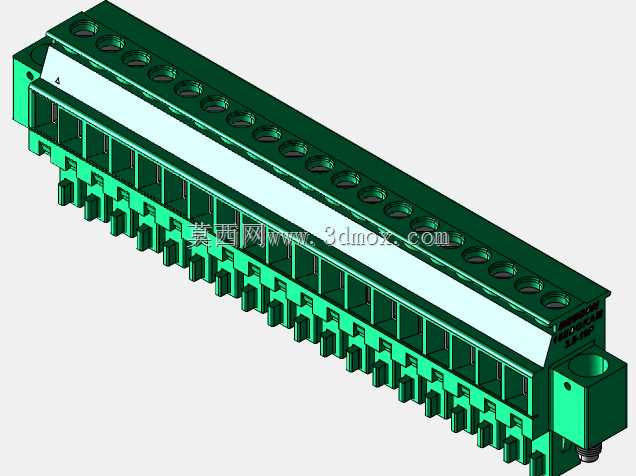

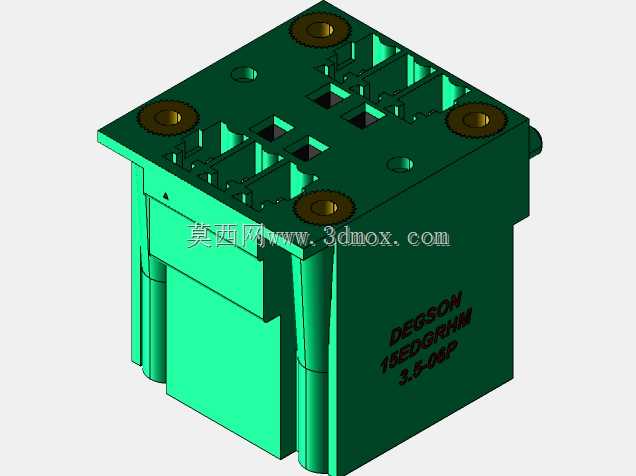

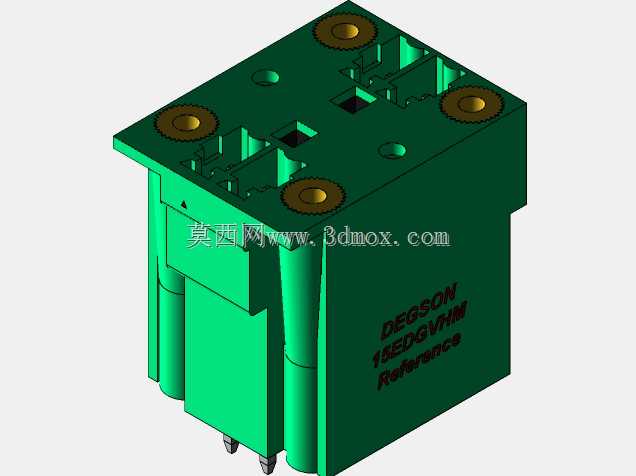

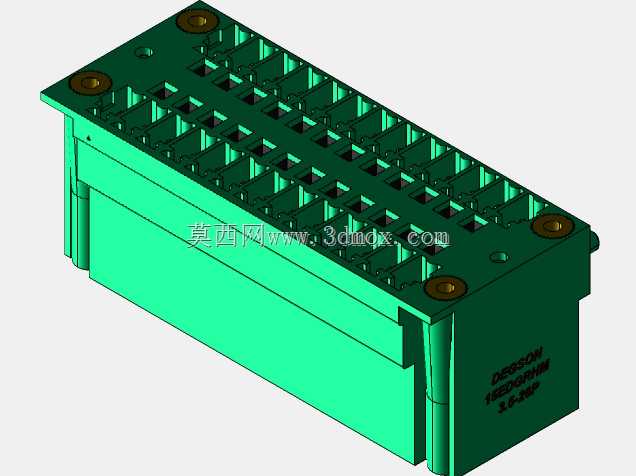

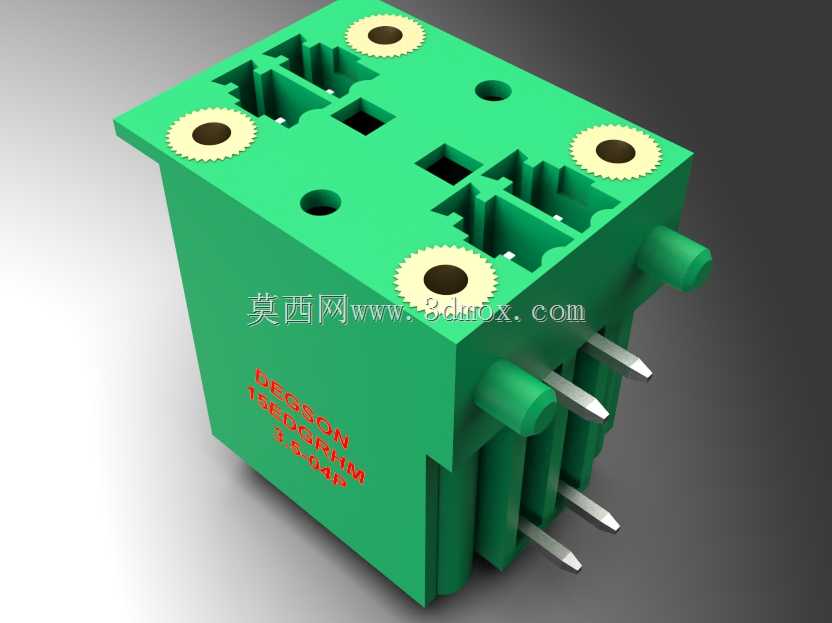

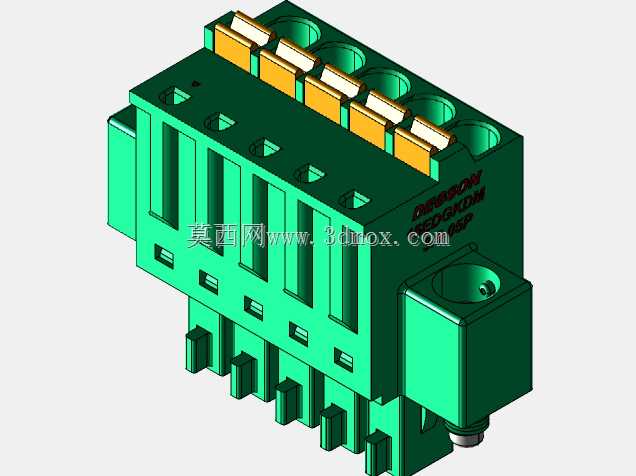

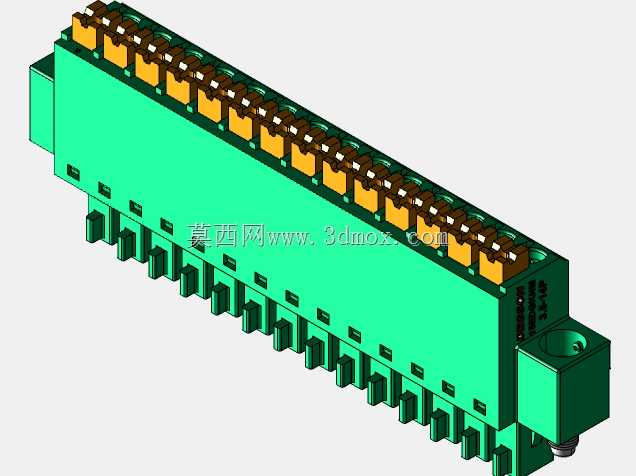

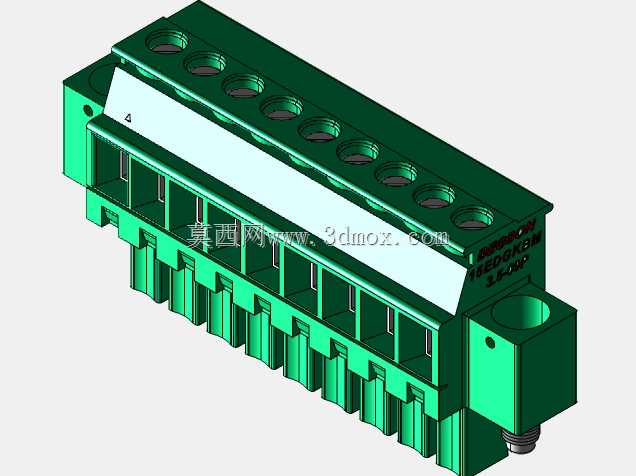

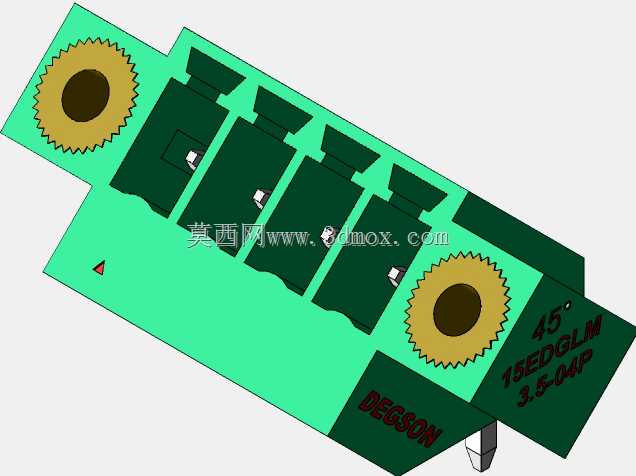

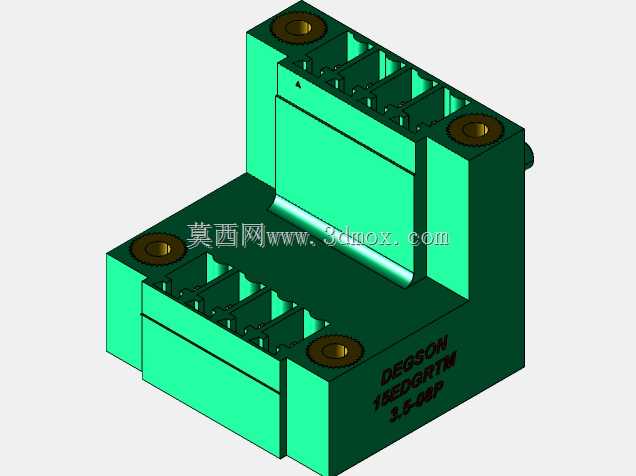

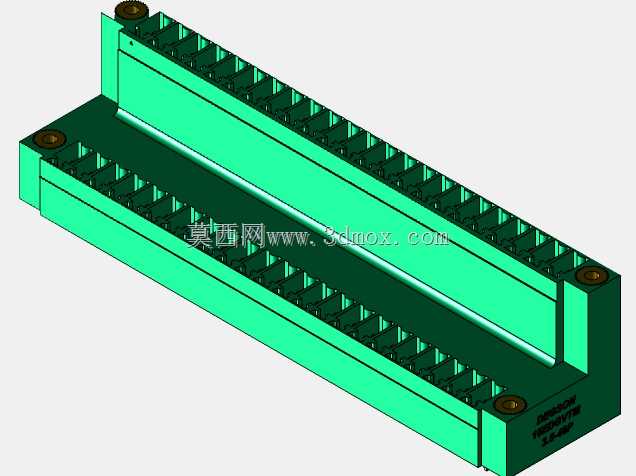

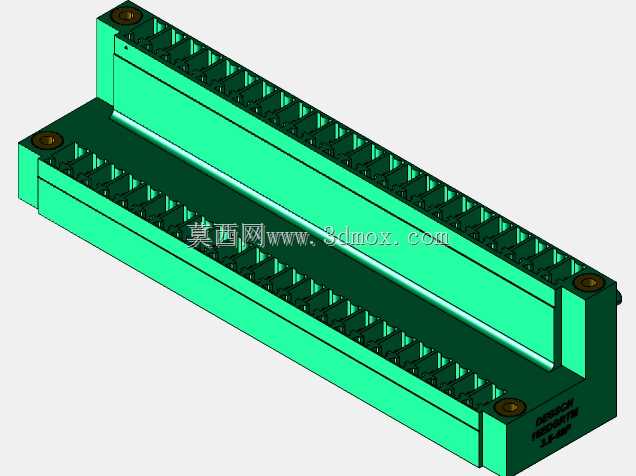

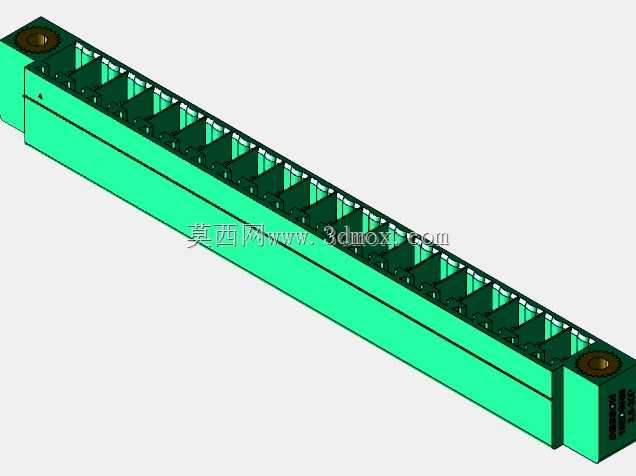

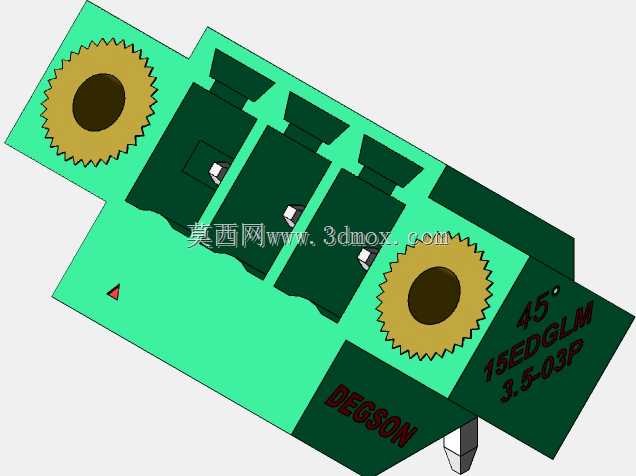

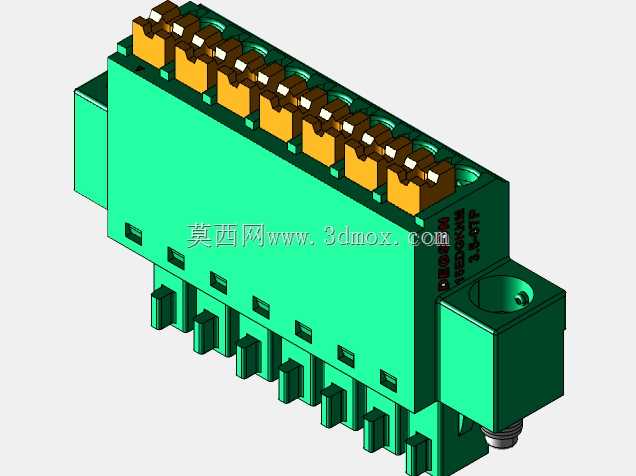

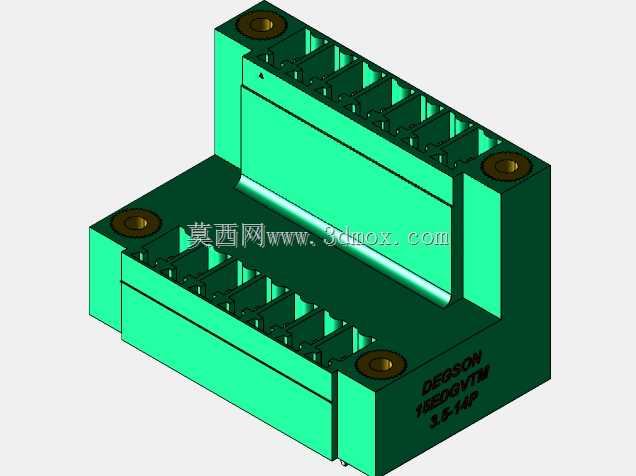

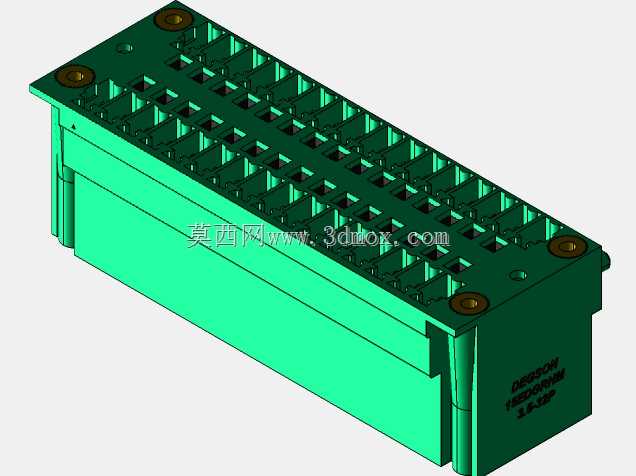

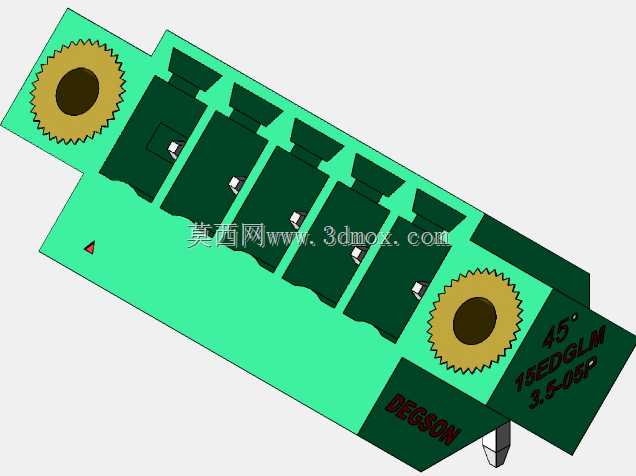

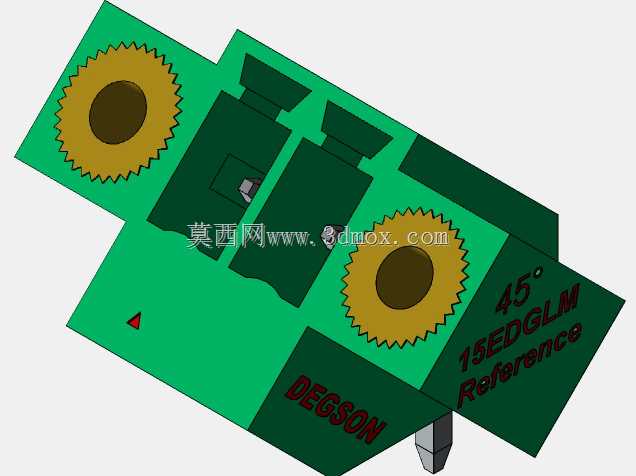

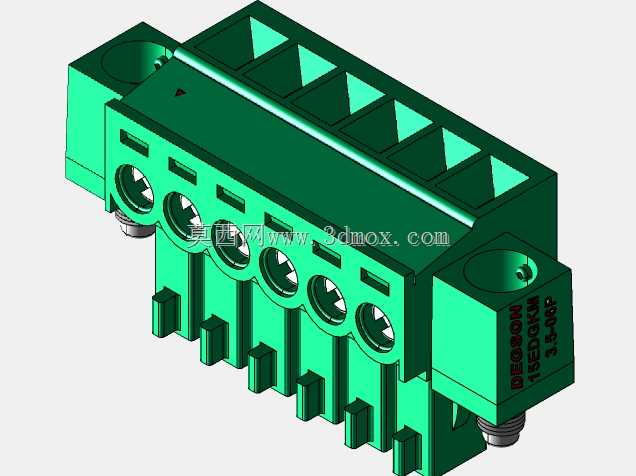

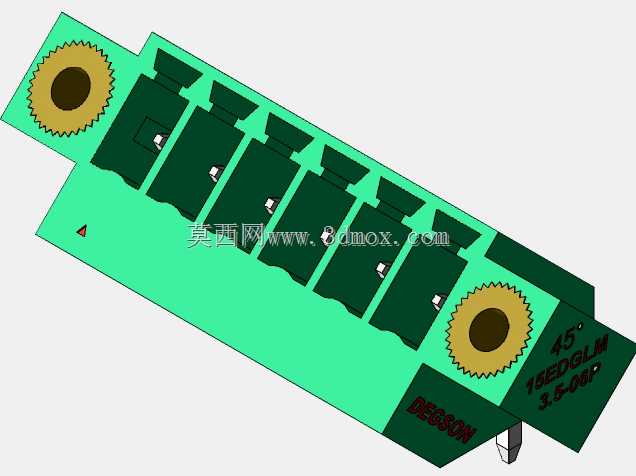

　　实际选型使用时，需要注意不同位数的端子整体长度随位数增加线性变化，3.5mm的单P间距决定了N位端子的总长度为3.5*N毫米，预留安装空间时除了端子本身的长宽高尺寸，还要预留出接线时螺丝刀操作的空间，以及导线弯折的半径空间，避免因为空间不足导致接线操作困难。母座端的进线方向与PCB板呈垂直角度，属于立式接线结构，适合布线方向垂直于PCB板的安装场景，如果是侧面进线的场景，也可以对应调整安装方向适配。整套模型把所有结构细节都做了还原，包括螺钉头部的槽型、压线片的结构、公座插针的倒角、壳体表面的防滑纹理，在做设备三维装配、布线仿真时，可以直观呈现接线完成后的整体状态，提前排查布线干涉、空间不足等设计问题，减少打样后的改模次数。

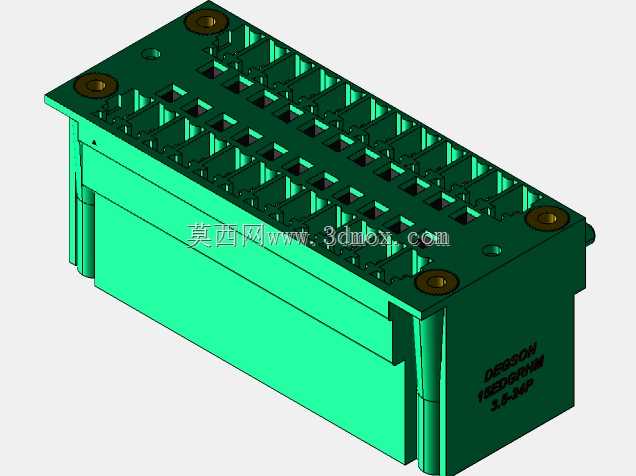

　　在工业现场的实际应用里，这类接线端子还经常用在模块化设备的对接场景，比如不同功能模块之间的信号转接，只需要将公母座分别焊装在两块对接的PCB上，模块组装时直接对插就能完成所有回路的连接，不需要逐根接线，大幅提升设备组装的效率。相比弹片式接线端子，螺钉锁紧的结构对于现场施工人员的操作要求更低，只需要按照规定扭矩拧紧螺钉就能保证可靠连接，不需要专门的压接工具，更适合现场施工条件有限的场景。同时整套组件的绝缘壳体采用阻燃工程塑料材质，满足电气安全的阻燃要求，即使回路出现短时过载升温，也不会出现壳体熔融起火的风险，符合工业电气设备的安全规范。建模时也还原了壳体的壁厚、加强筋结构，在做结构强度仿真、跌落仿真时，可以直接赋予对应材料参数进行仿真计算，验证端子在不同工况下的结构可靠性。
