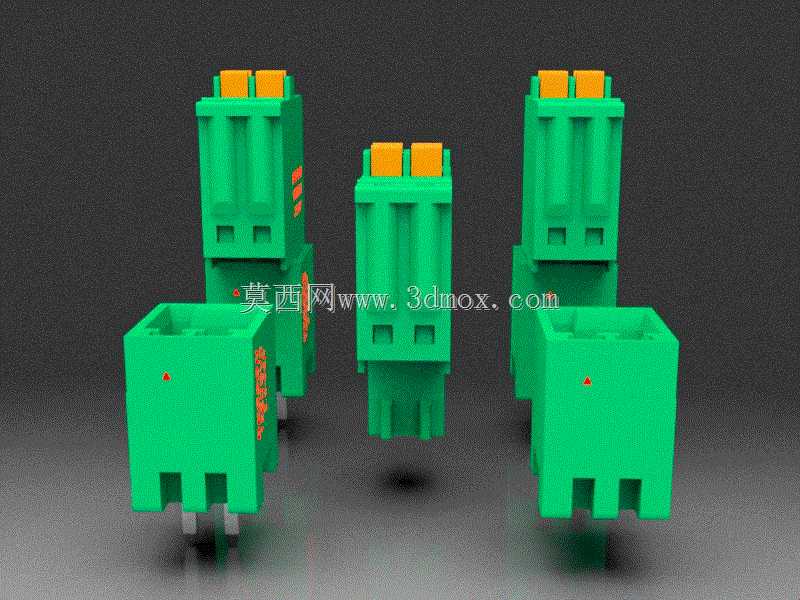

高松DEGSON15EDG系列2.5mm间距接线盒组件

　　在工业电气柜布线、小型工控设备内部接线、传感器信号转接、PCB板载电源引出这类场景里，插拔式接线端子是解决现场接线效率、后期维护拆改便利性的核心连接件，高松这款15EDG系列2.5mm螺距的接线盒组件，覆盖了该间距下常用的直针插座、弯针插座、带锁扣插头、普通插拔插头等全规格结构，能适配不同安装朝向、不同防松要求的接线需求。

　　从实际使用场景来看，这类2.5mm间距的接线端子额定通流能力适配4A以内的交直流回路，常见于PLC扩展模块的IO信号转接、小型开关电源的输出分线、工业传感器的集中接线、低压控制回路的端子排扩展，相比螺钉直接压接在PCB焊盘上的接线方式，插拔式结构可以在设备出厂预接线、现场整体插接，大幅减少现场布线的工时，也能避免现场焊线或者拧螺丝时对PCB板造成的应力损伤，后期设备检修更换模块时，直接拔下插头即可完成拆卸，不需要逐根拆线标记，降低接线错误的概率。

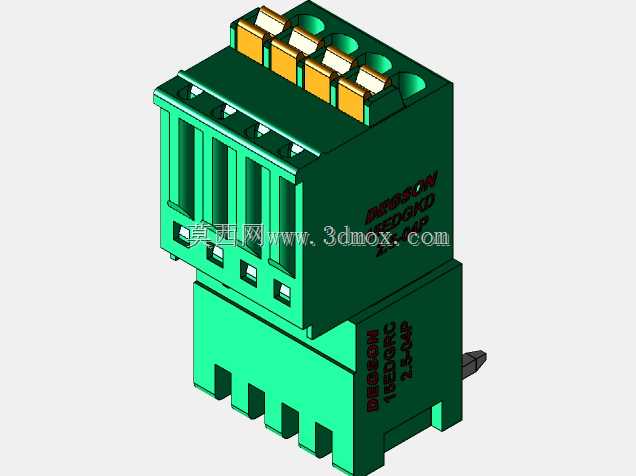

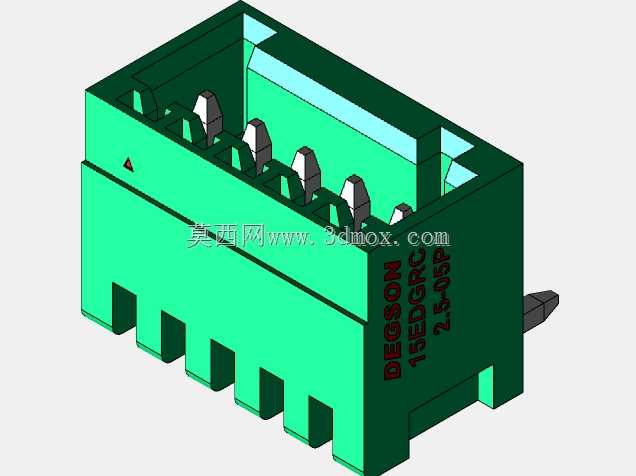

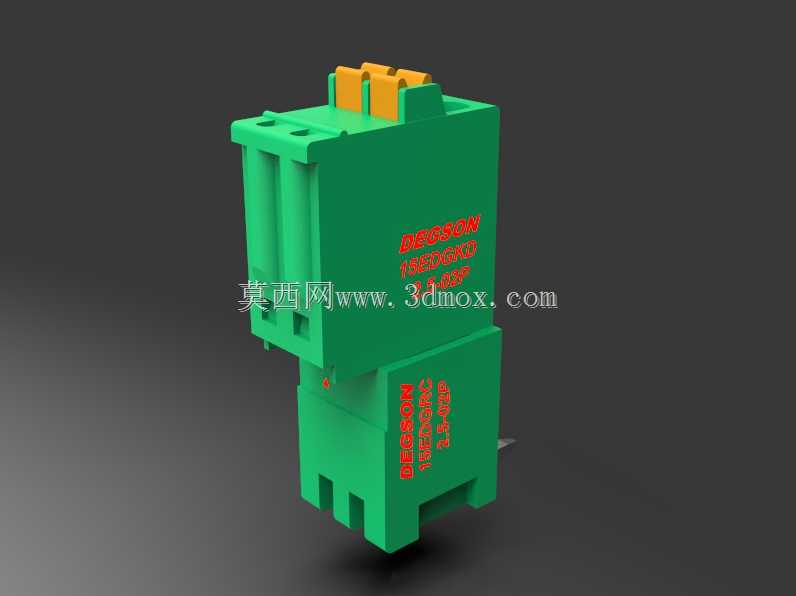

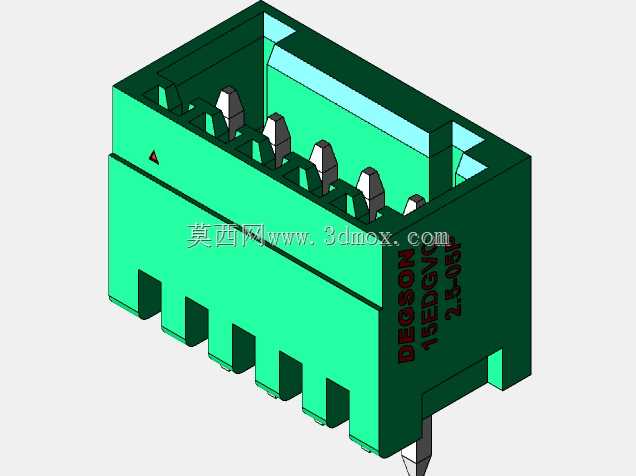

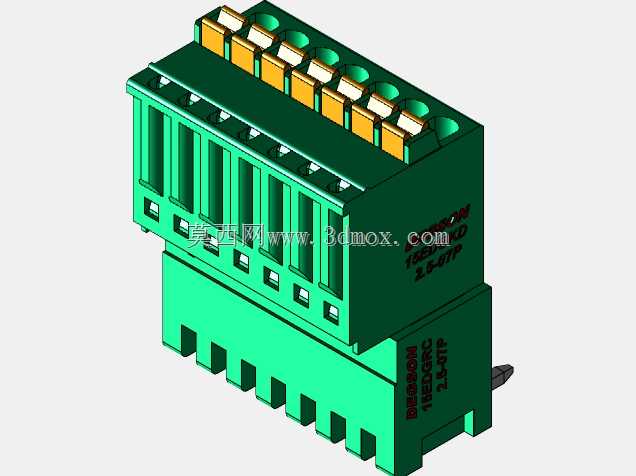

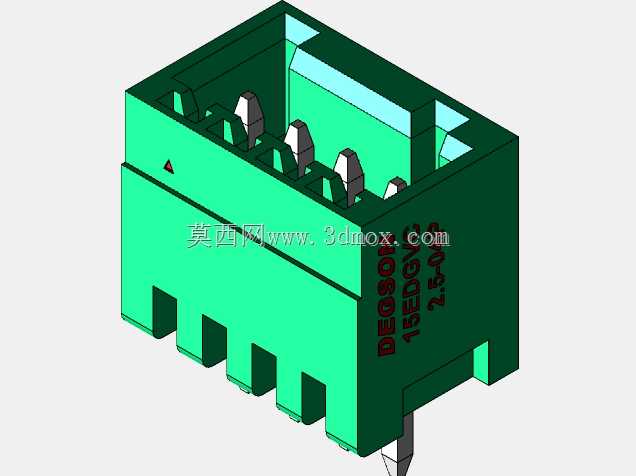

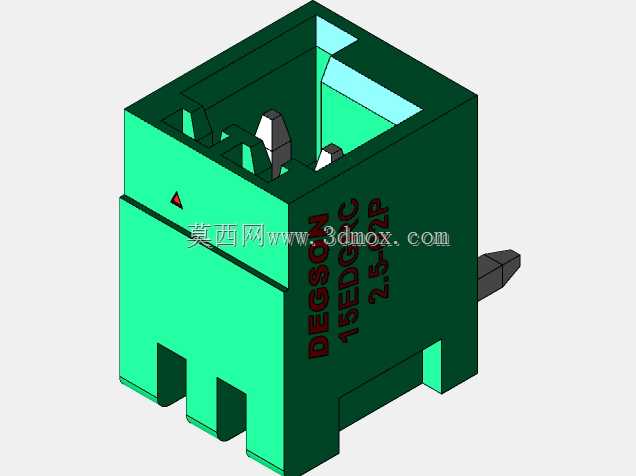

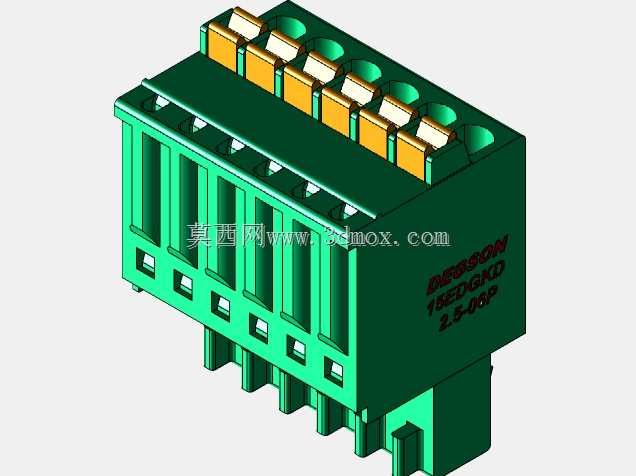

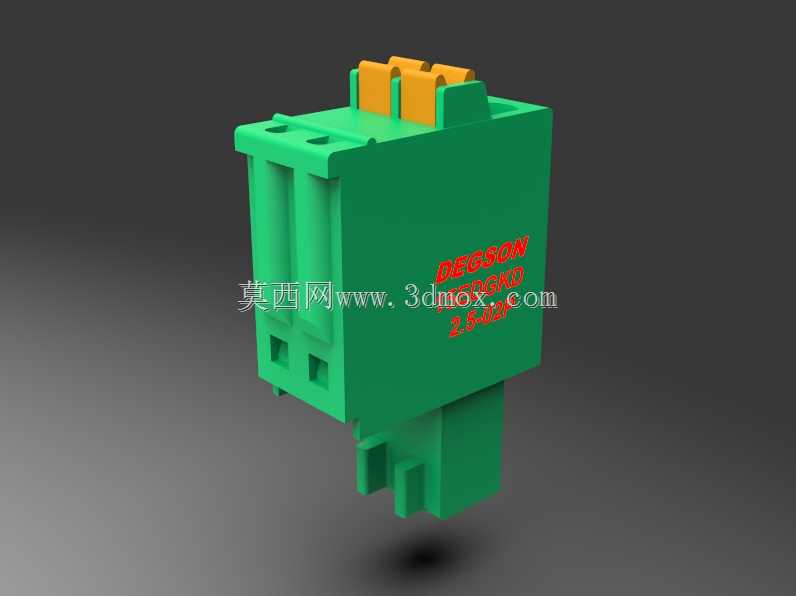

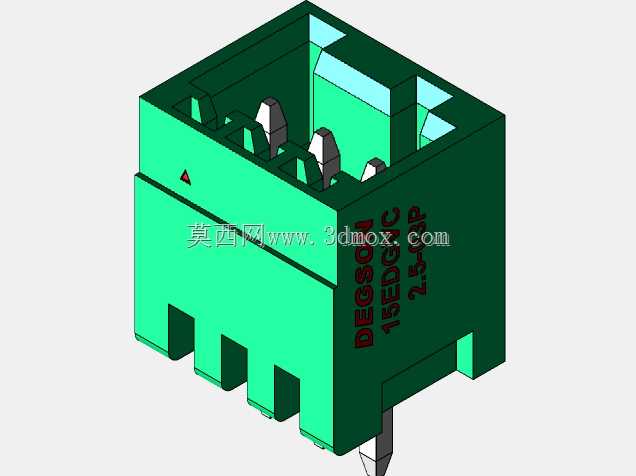

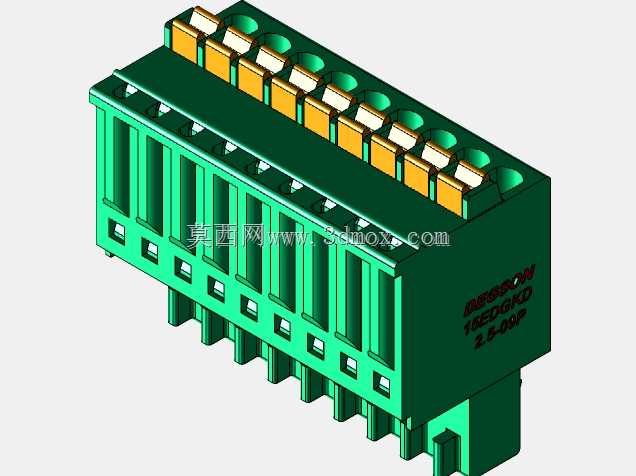

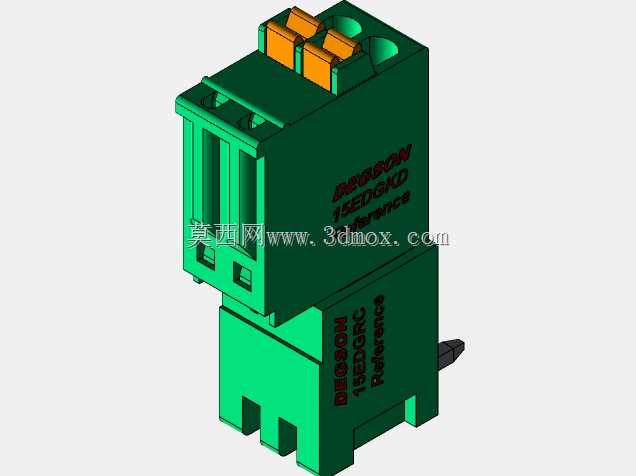

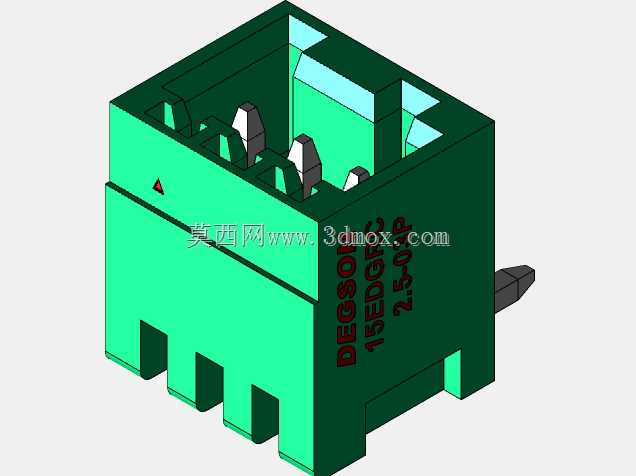

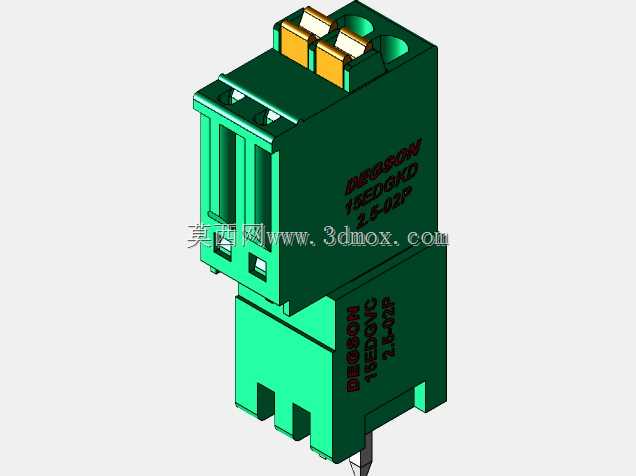

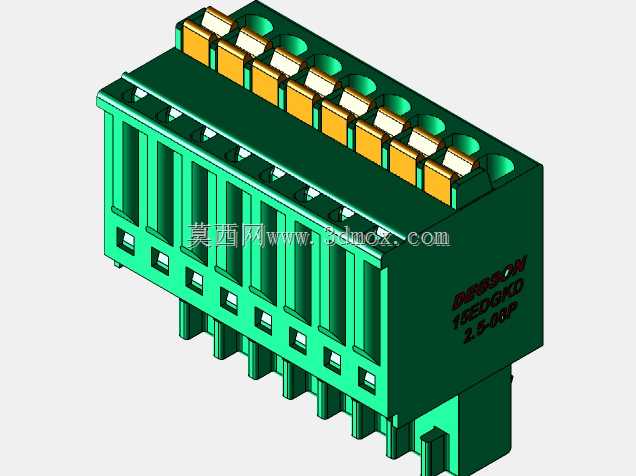

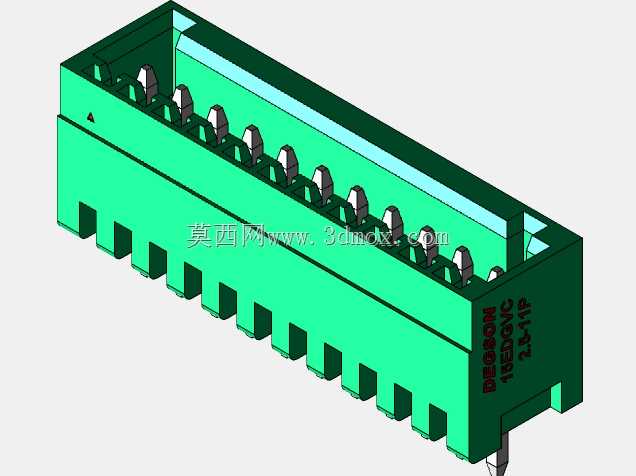

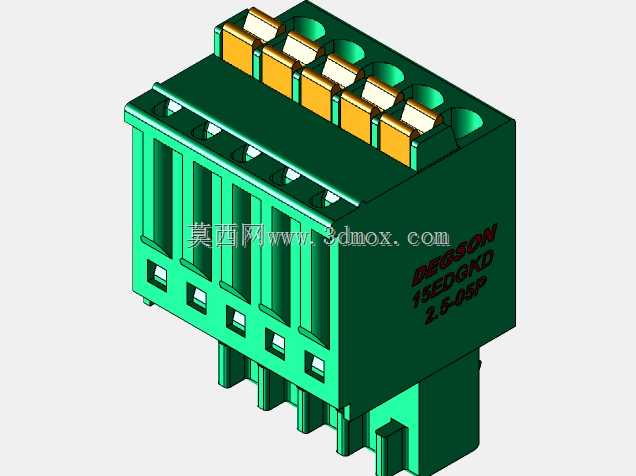

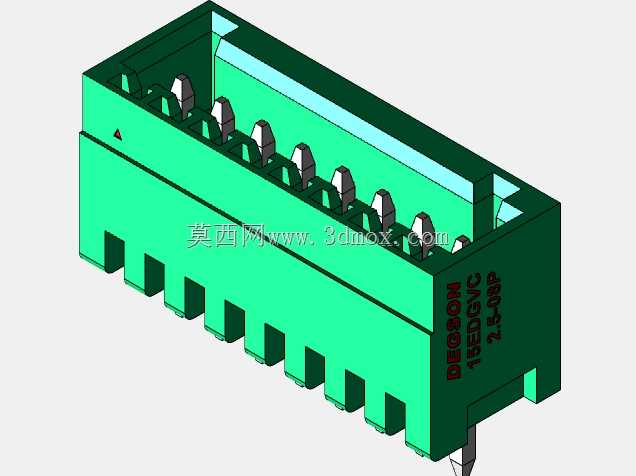

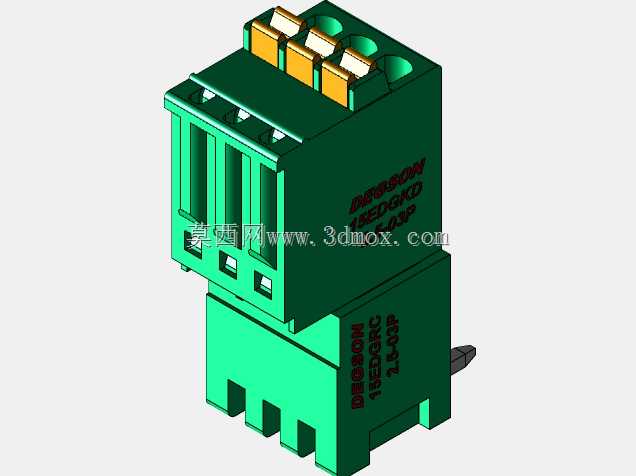

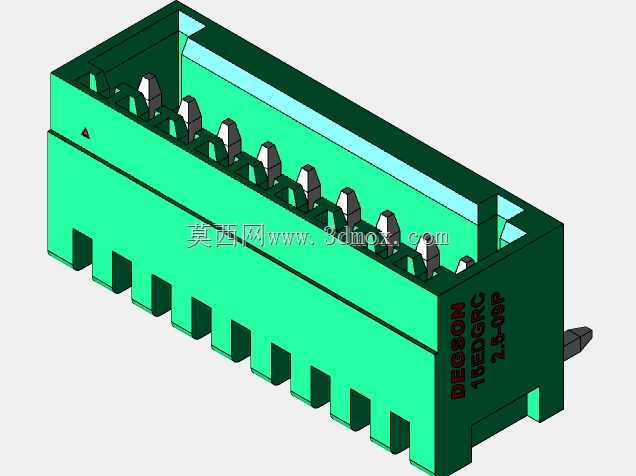

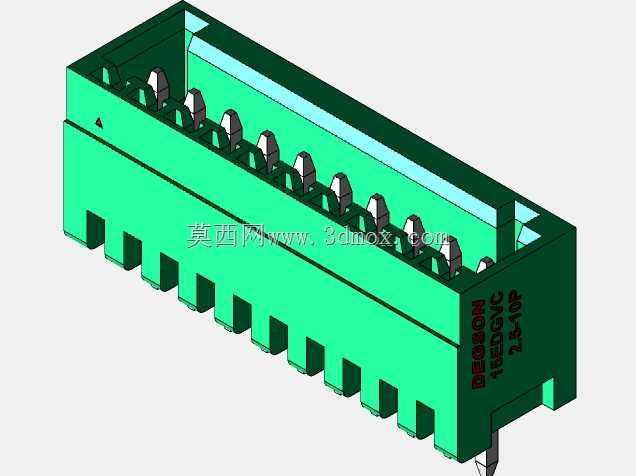

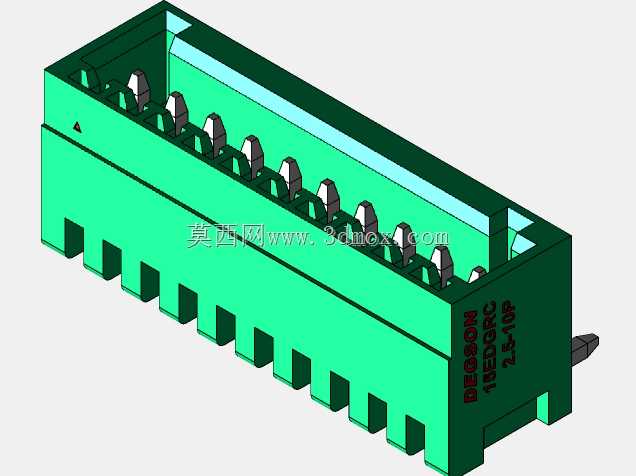

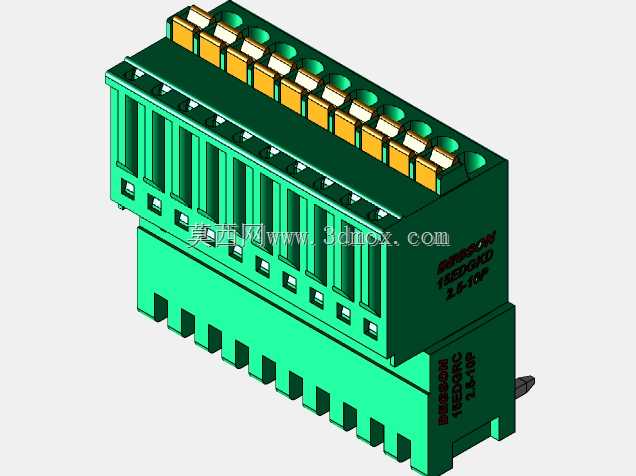

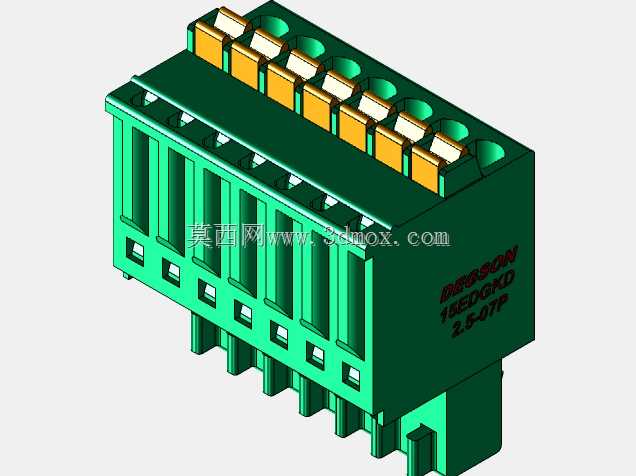

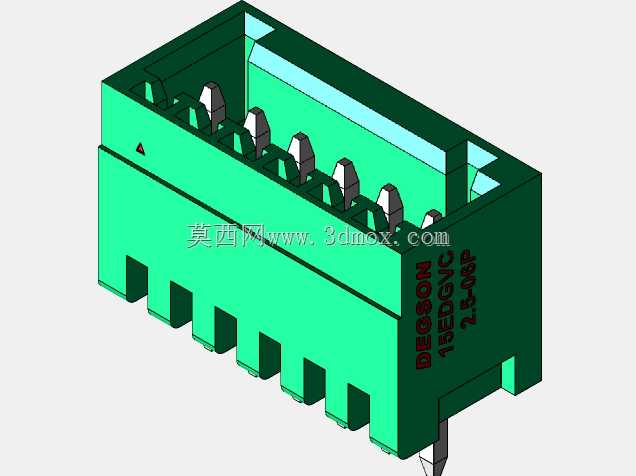

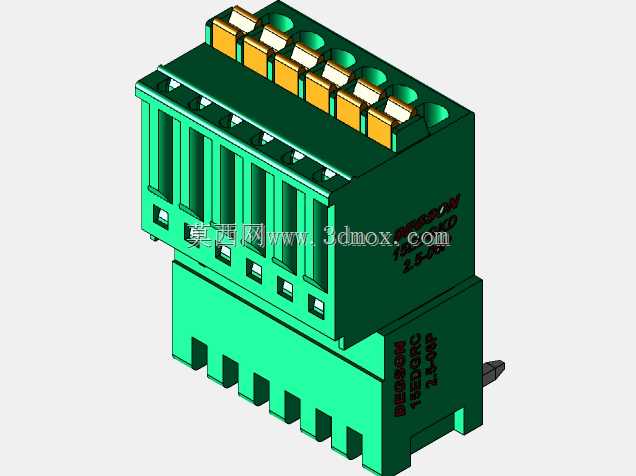

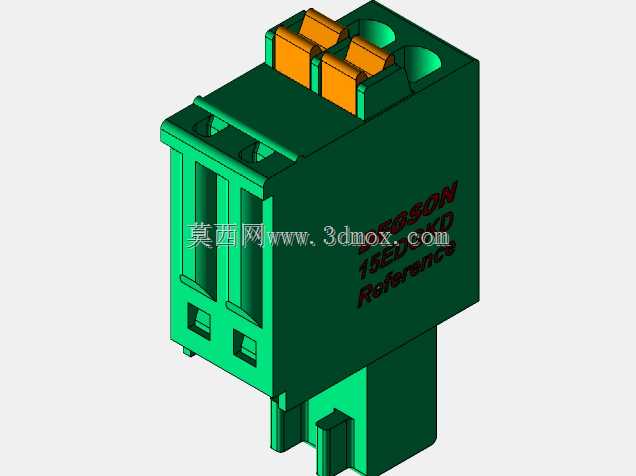

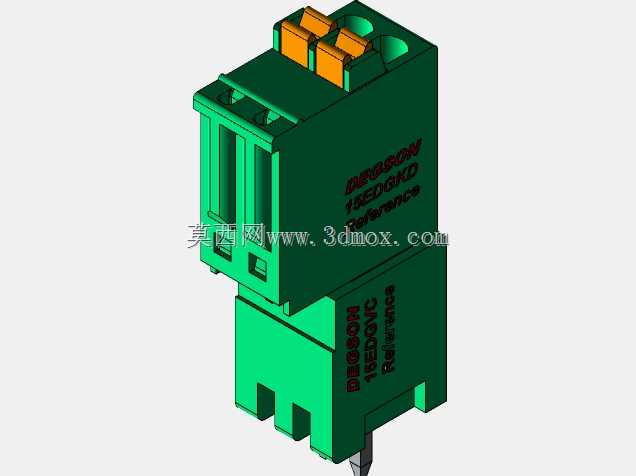

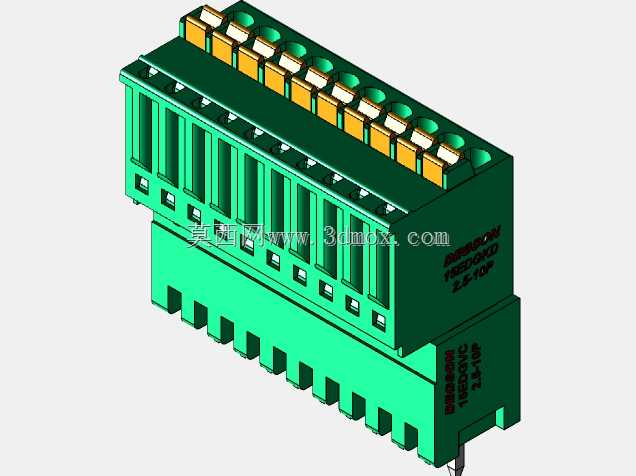

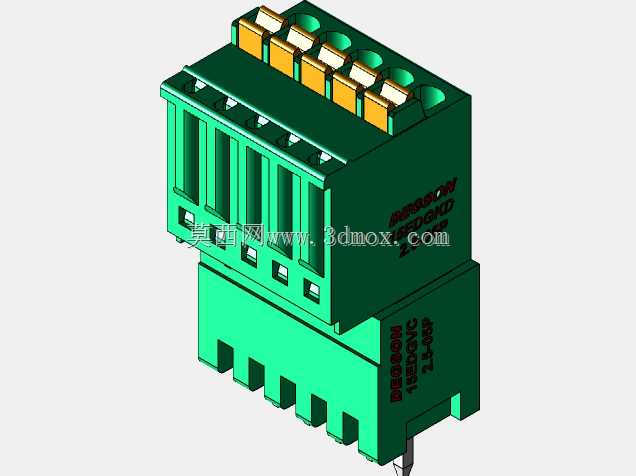

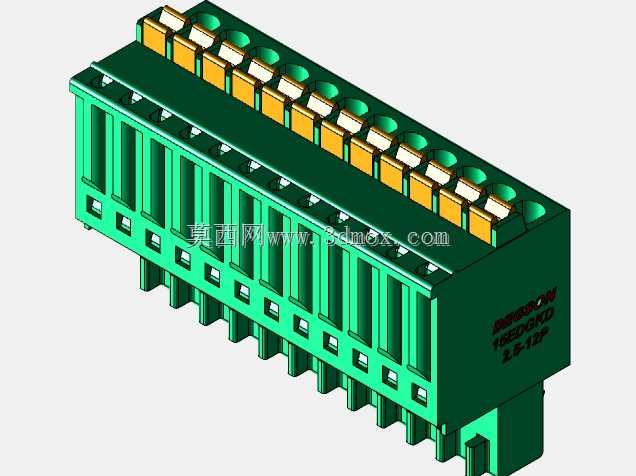

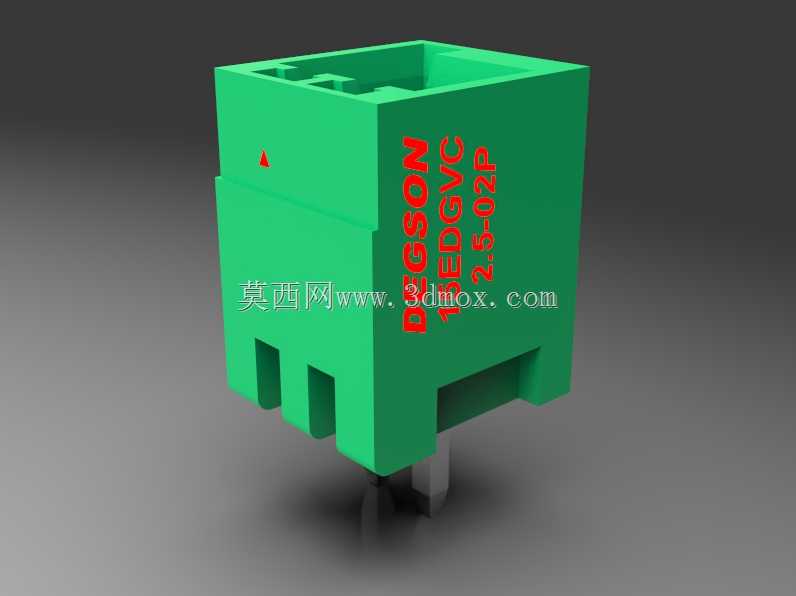

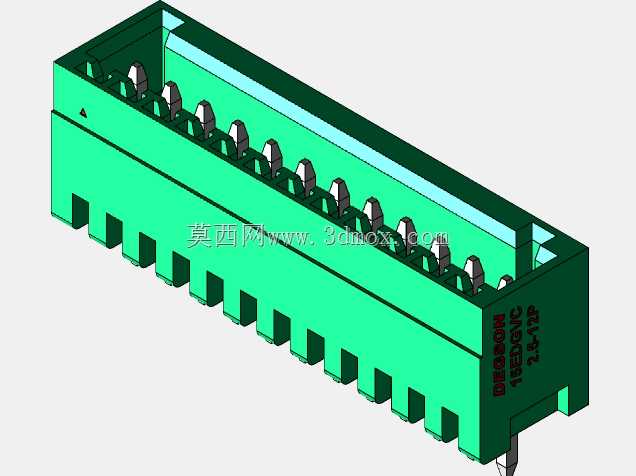

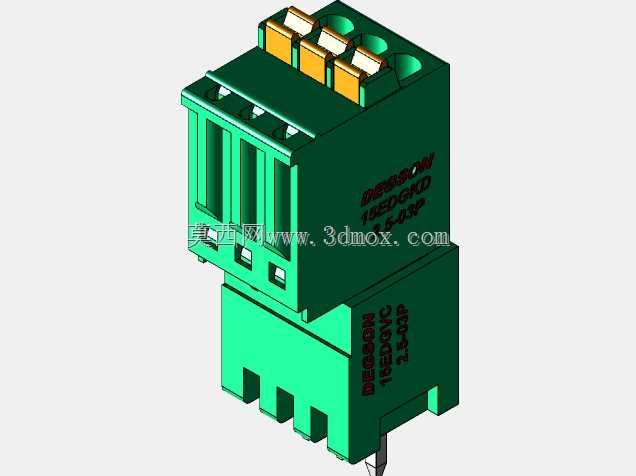

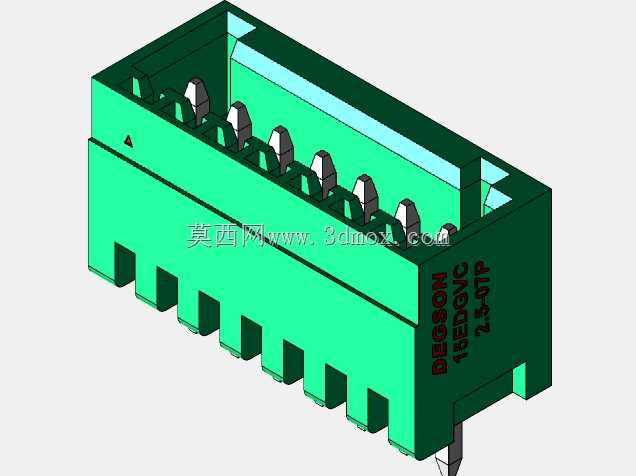

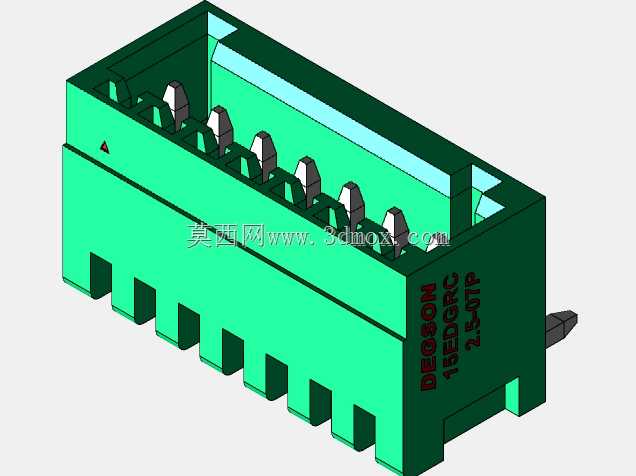

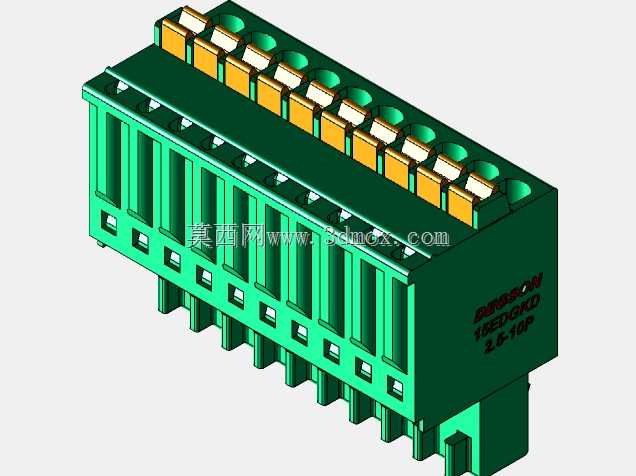

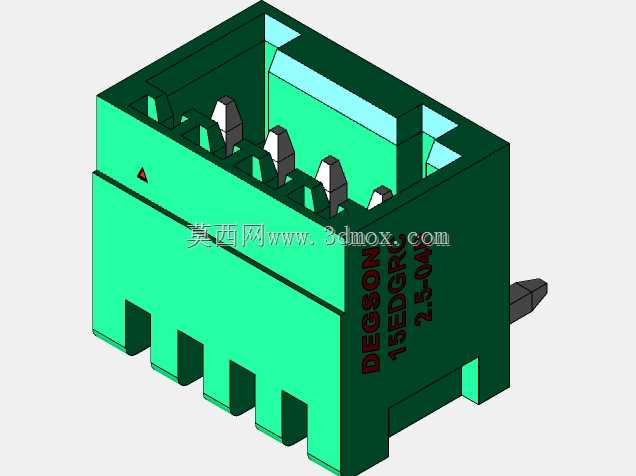

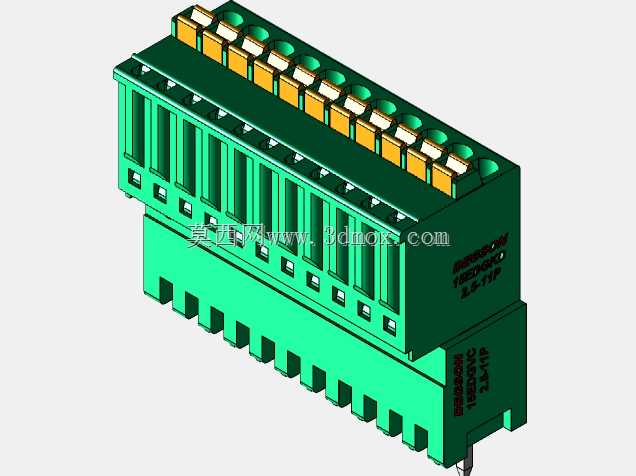

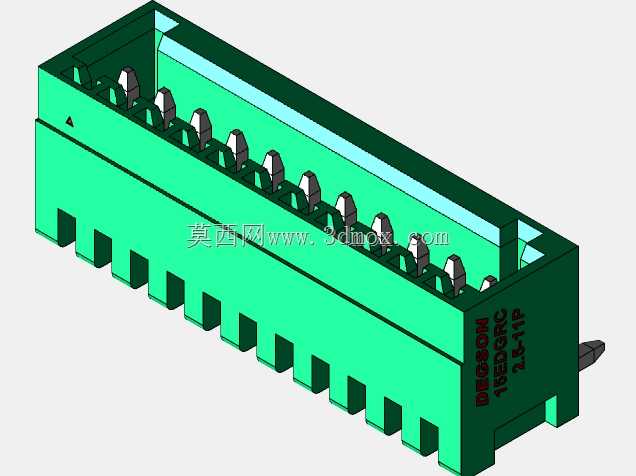

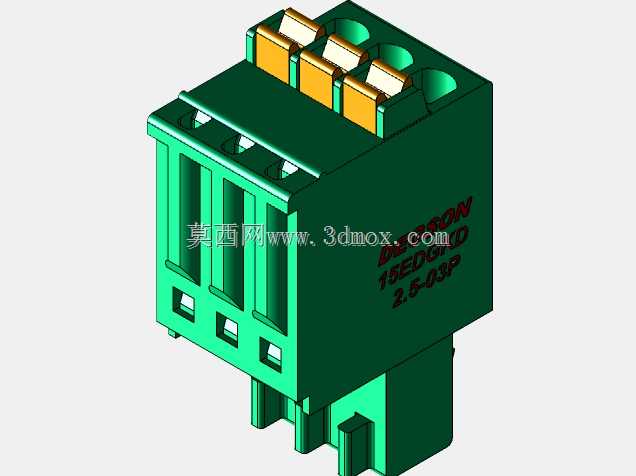

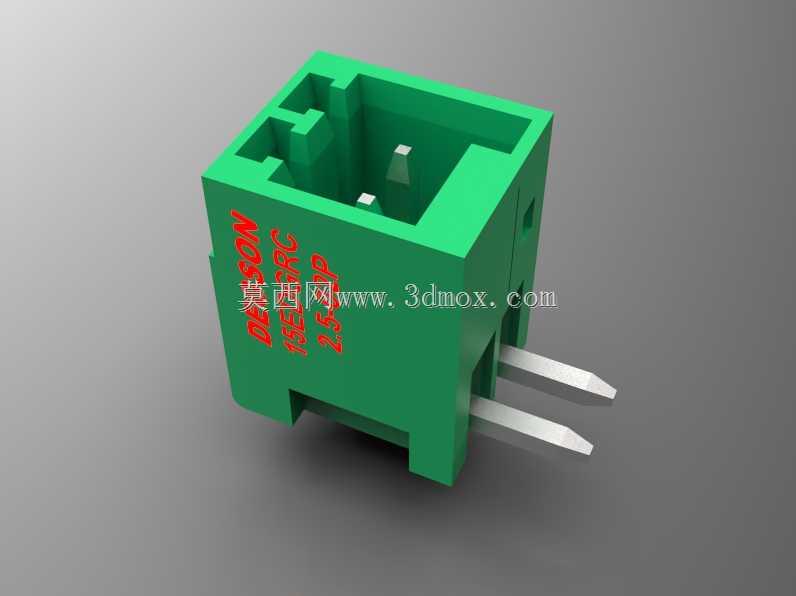

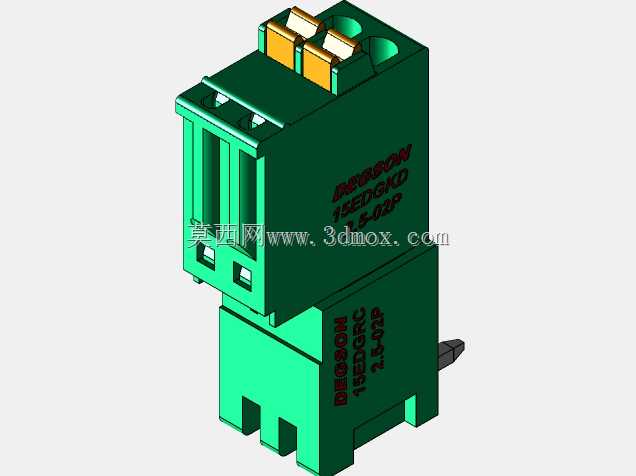

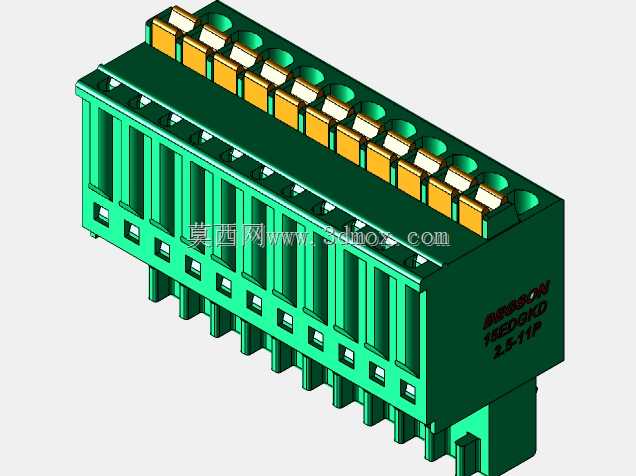

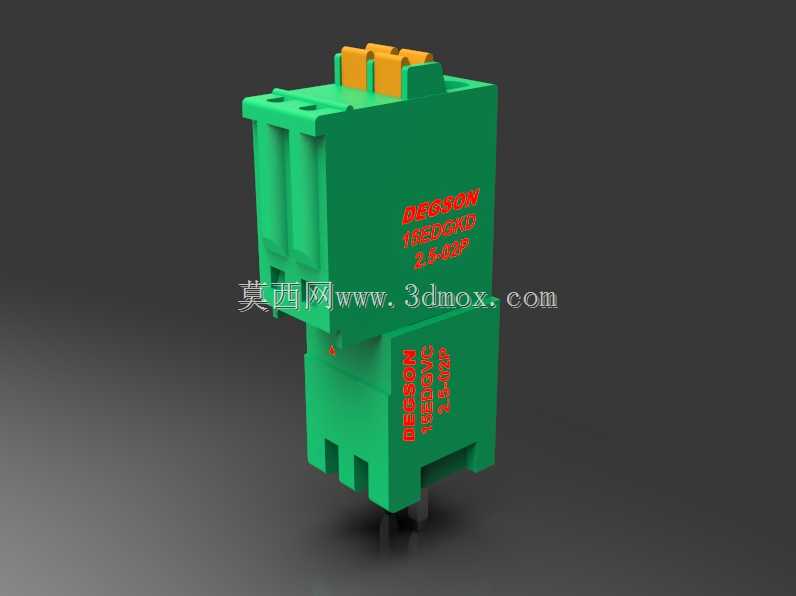

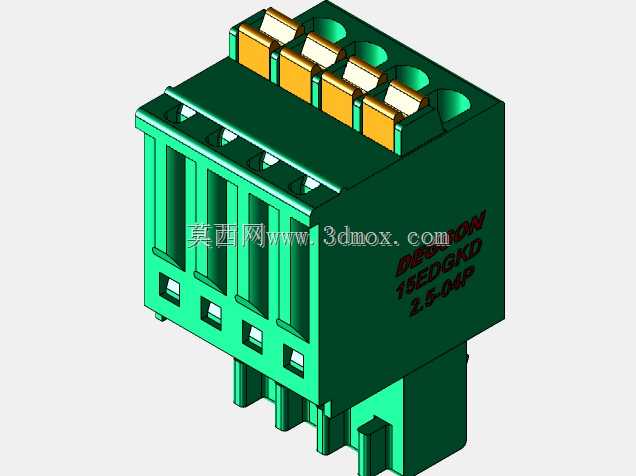

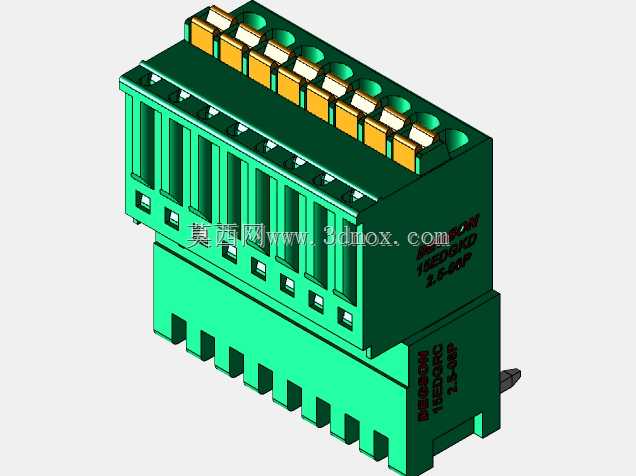

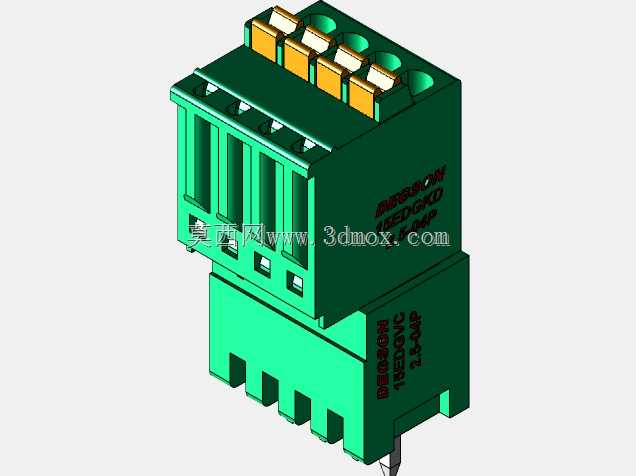

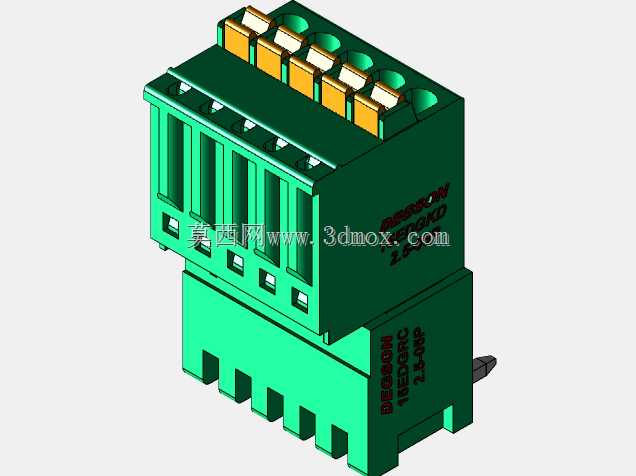

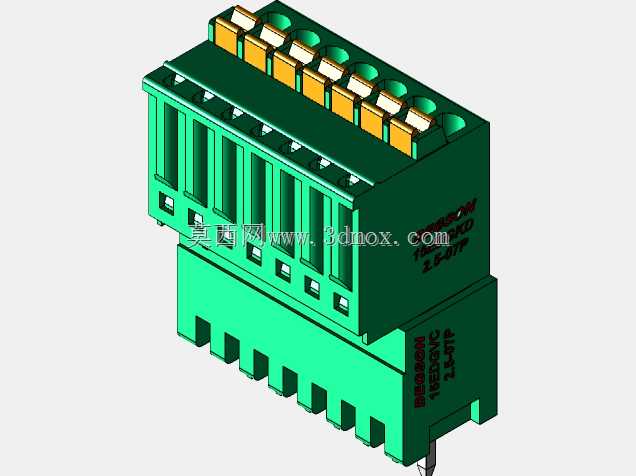

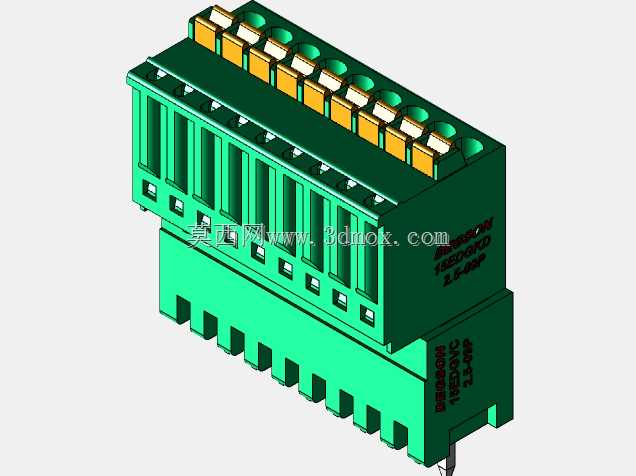

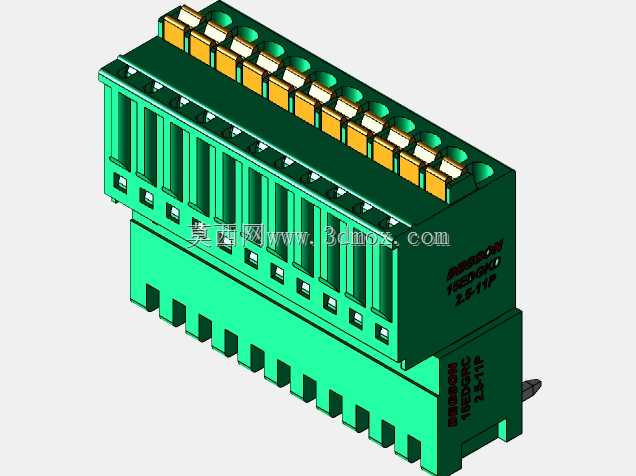

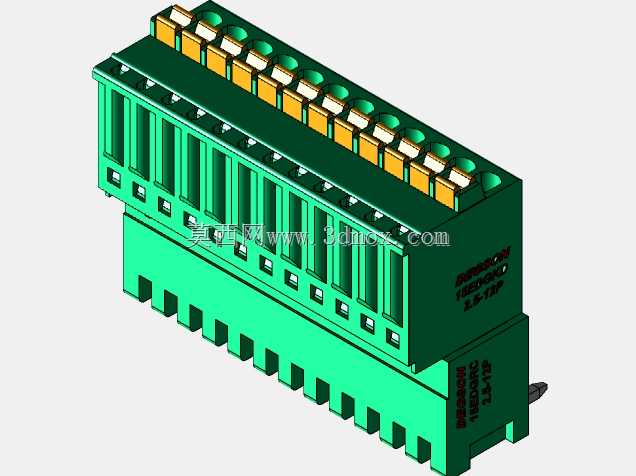

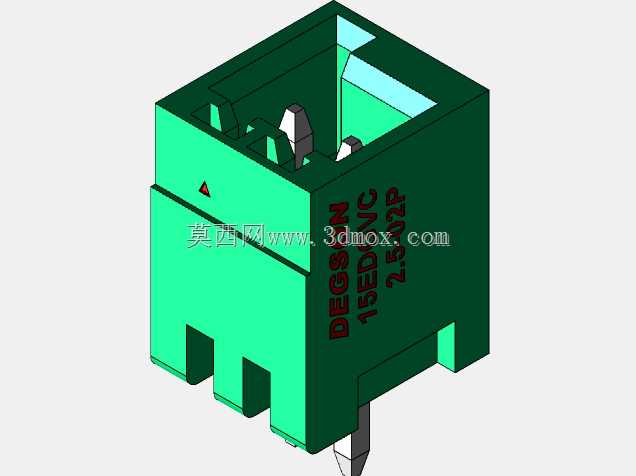

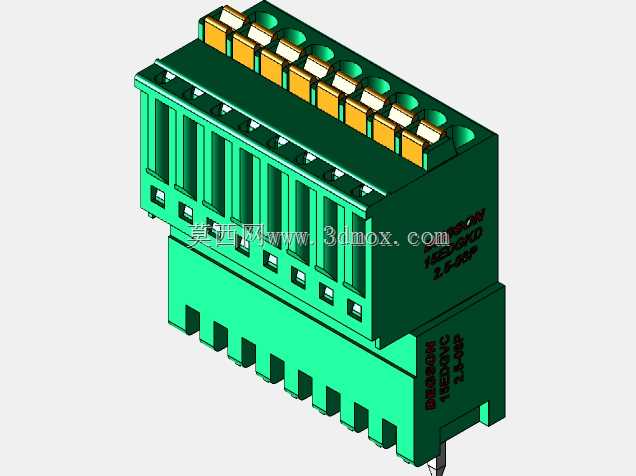

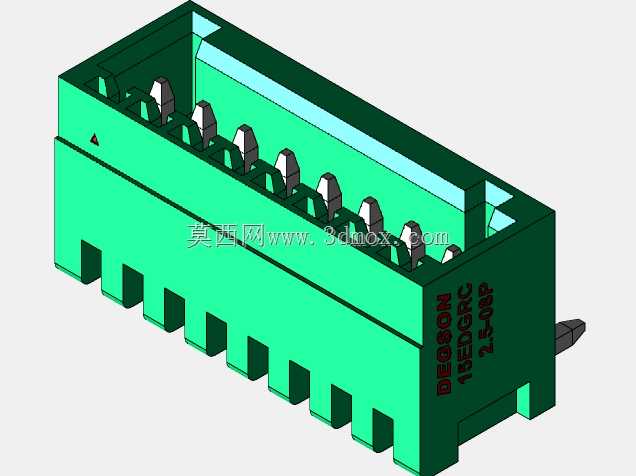

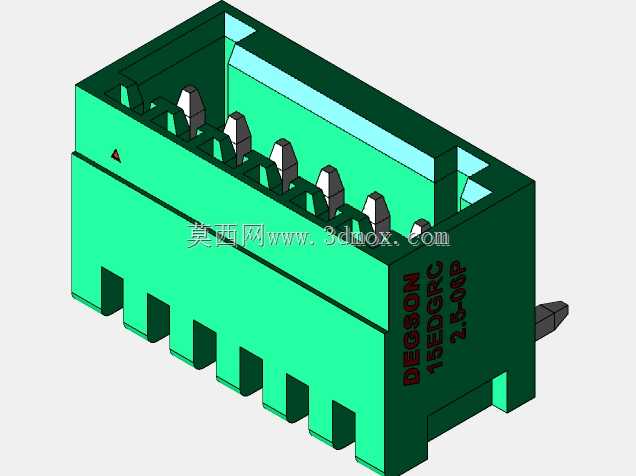

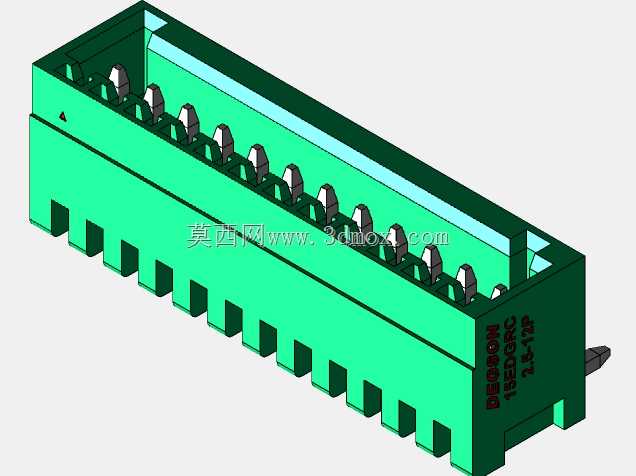

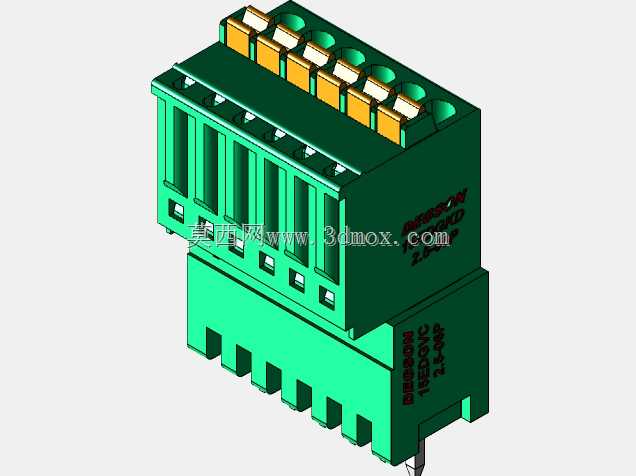

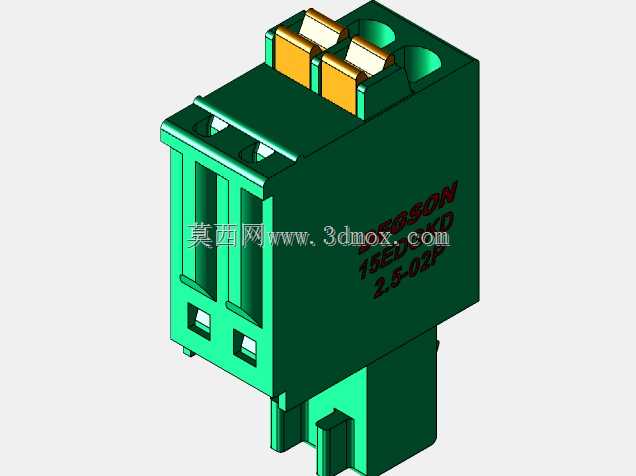

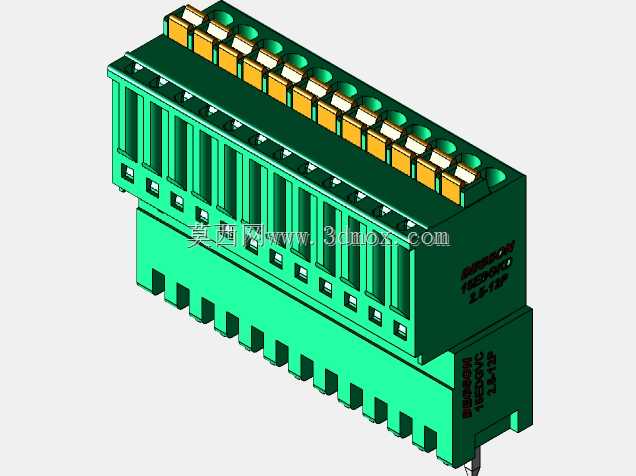

　　产品的功能设计上，插头端采用弹簧压接式的接线结构，导线剥线后直接插入接线孔，通过顶部的橙色操作按键即可实现导线的锁紧与释放，不需要额外的螺丝刀操作，接线效率比传统螺钉压接端子提升数倍，同时自带的防松结构可以避免设备运行过程中受振动影响导致导线松脱；插座端分为直插焊板和弯针焊板两种结构，分别适配垂直PCB安装和水平贴板安装的空间需求，部分规格带卡扣锁止结构，插头插接到位后卡扣自动卡合，需要拆卸时按压卡扣才能分离，避免运输或者设备振动过程中接插件意外脱落引发的回路故障。

　　从三维建模的设计思路来看，这套模型完整还原了接插件的所有装配细节，包括焊针的伸出长度、塑料壳体的定位卡扣、操作按键的活动行程、接线孔的内径尺寸、相邻针位的中心间距，建模时严格按照实际产品的安装边界做了干涉检查：直针插座的焊针长度满足1.6mm标准PCB板的波峰焊吃锡要求，弯针插座的弯折半径符合PCB焊盘的布局规范，插头与插座插接后的重合尺寸、插拔导向斜面的角度都和实物一致，壳体表面的防滑纹理、极性标识凸点、型号标注位的细节都做了还原，结构工程师在做PCB布局、电气柜安装空间校核时，可以直接调用这套模型做装配干涉检查，不需要自己从零开始测绘建模，能大幅缩短选型阶段的设计周期。

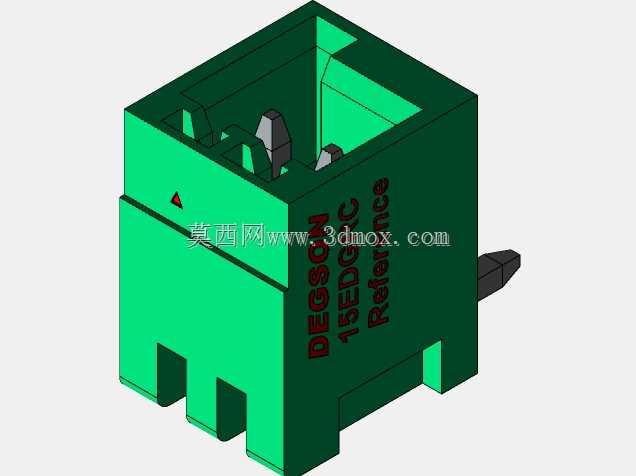

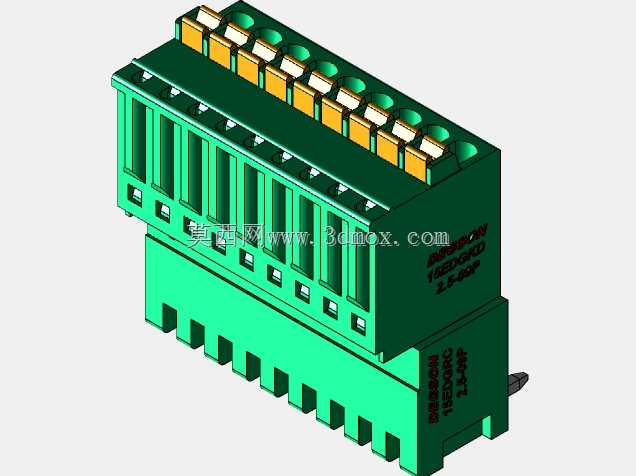

　　外形尺寸与安装边界方面，单针位宽度严格控制在2.5mm，2到12针的全系列规格长度随针位数线性递增，壳体的高度方向预留了接线后导线弯曲的空间，插头插入插座后整体的堆叠高度满足低压电气设备的电气间隙要求，相邻针位之间的绝缘隔板高度符合150V额定电压下的爬电距离规范，焊针的直径适配标准PCB焊盘孔径，不需要额外调整焊盘尺寸即可直接导入PCB设计文件，插座底部的定位柱可以在焊接时卡在PCB的定位孔里，避免波峰焊过程中端子移位导致的焊接不良。

　　在实际选型应用中，这套组件可以根据实际的针位需求自由搭配，比如在空间紧凑的小型IO模块上可以选用弯针插座搭配无锁扣插头，在振动较大的设备上可以选用带锁扣的插头搭配直针插座，不同针数的规格可以拼接使用，也可以单独选用某一个针数的规格，模型里预留了参数化调整的接口，只需要修改针数、针距的参数就可以快速生成对应规格的模型，方便设计人员根据实际项目需求快速调整适配。
