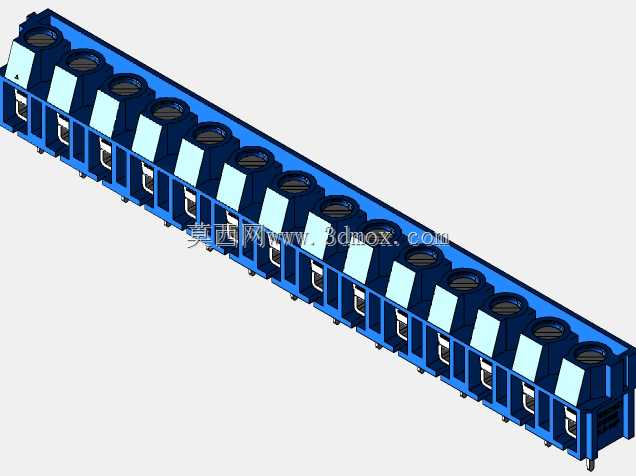

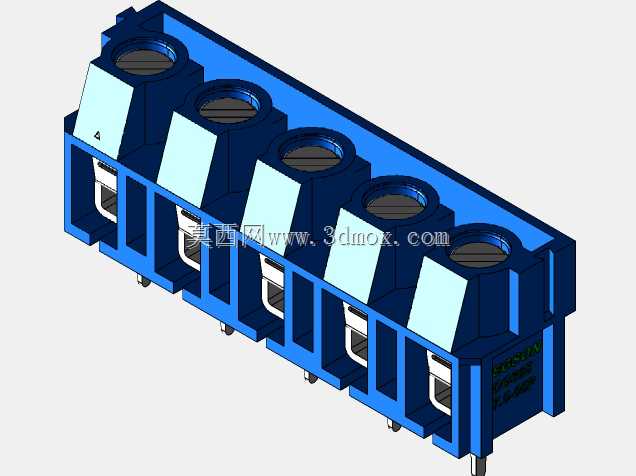

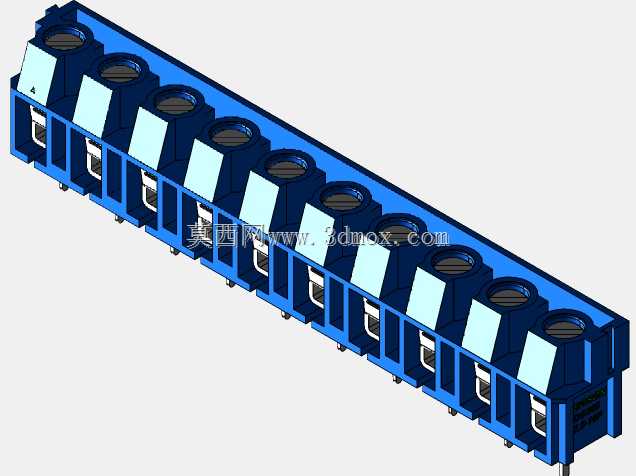

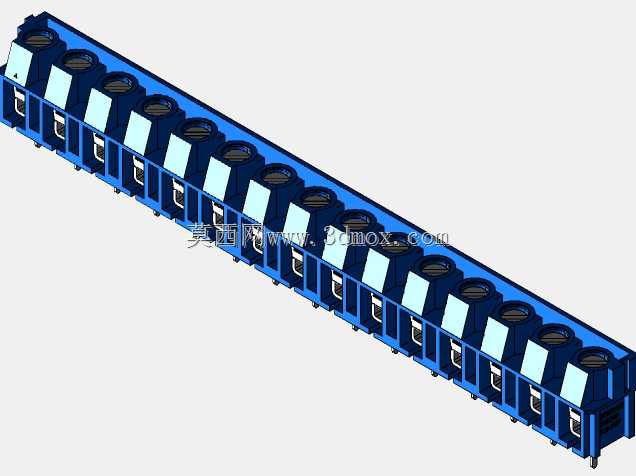

DEGSON螺距7.5mm接线端子组件结构

　　这类螺接式接线组件，在工业控制盘柜、低压配电回路、小型机电设备内部布线场景里的出镜率极高，不管是PLC输入输出端子排的扩展、电源模块的负载分线，还是传感器信号的中转接续，都能看到同结构产品的应用。和常见的5.08mm间距端子相比，7.5mm的爬电距离与电气间隙冗余量更充足，面对AC300V级别的回路电压时，不用额外担心相邻引脚间的飞弧、积尘导电隐患，适配20-12AWG线径的硬线或带冷压端头的软线，能覆盖绝大多数小功率动力回路、控制信号回路的接线需求，单回路15A的载流能力，足够支撑电磁阀组、小型接触器、中间继电器这类常规工控元件的供电与信号传输。

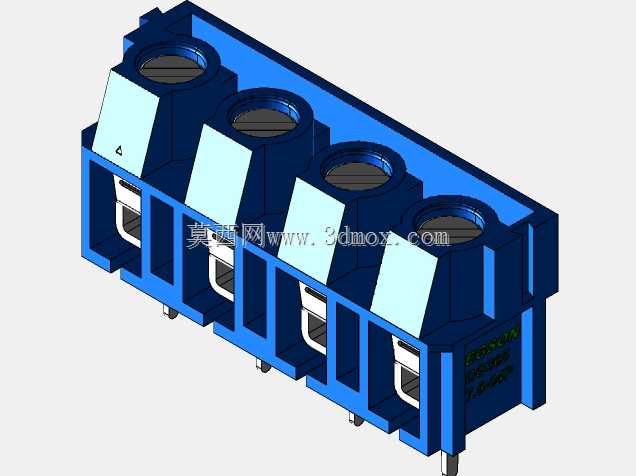

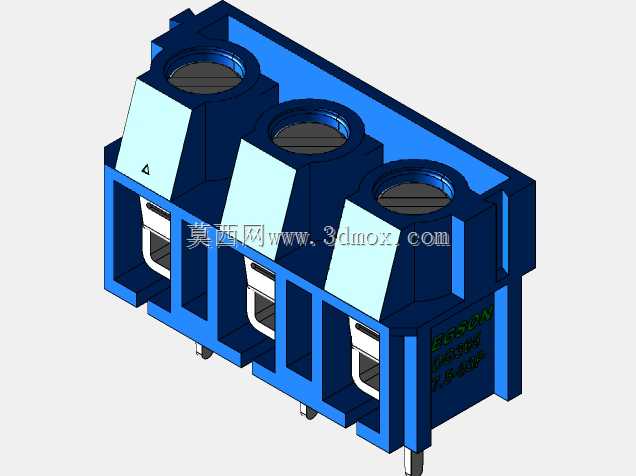

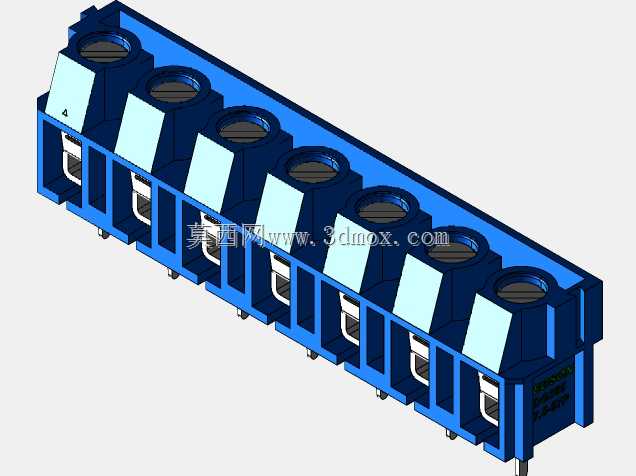

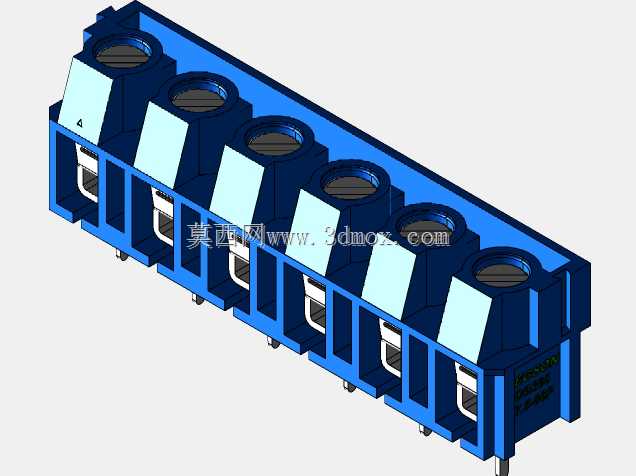

　　从结构设计逻辑来看，这款组件采用公母对插的分体式结构，板载直插焊针的公端直接过波峰焊固定在PCB板上，母端的压线腔通过螺钉锁紧导线，现场布线时不用直接在PCB上焊线，既能减少生产环节的焊线工作量，也能避免后期维护拆焊损伤PCB焊盘。压线腔的金属夹片采用兜式结构，螺钉下压时会把导线牢牢压在夹片底部的防滑纹面上，就算设备运行中有持续振动，也不会出现导线松脱、接触电阻变大烧蚀端子的问题；端子本体的绝缘基座用蓝色工程塑料注塑成型，材料耐温区间覆盖常规工业现场的环境温度范围，不会因为夏季柜内温升出现基座软化变形，也能抵御冬季低温环境下的脆裂风险。

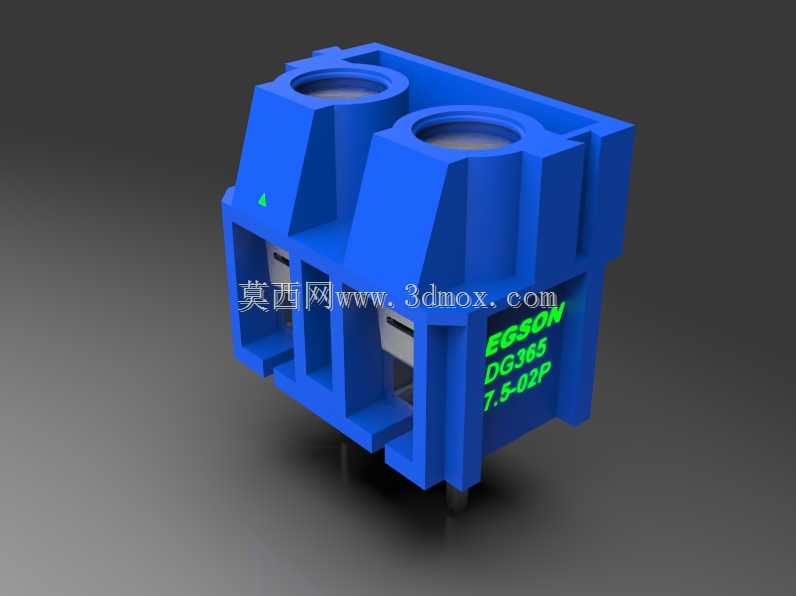

　　建模时的尺寸边界需要重点把控几个核心位置：首先是焊针的伸出长度与针距，7.5mm的引脚间距必须严格对齐，焊针直径要匹配常规PCB板的通孔孔径，过粗会导致插装困难，过细则波峰焊后焊锡填充不足容易虚焊；其次是母端与公端的对插导向结构，基座两侧的定位凸台与凹槽要做0.1mm左右的配合间隙，既能保证插装时顺畅对位，不会出现插歪导致的针脚弯折，也能避免插合后出现横向窜动；压线螺钉的行程要预留足够余量，保证最大线径的导线能顺利塞入压线腔，锁紧后螺钉头部不会高出基座上表面，避免相邻端子间的安全距离不足。另外基座上的标识位做了内凹设计，后期可以丝印引脚编号，方便现场接线时核对线号，减少接错线的排查工作量。

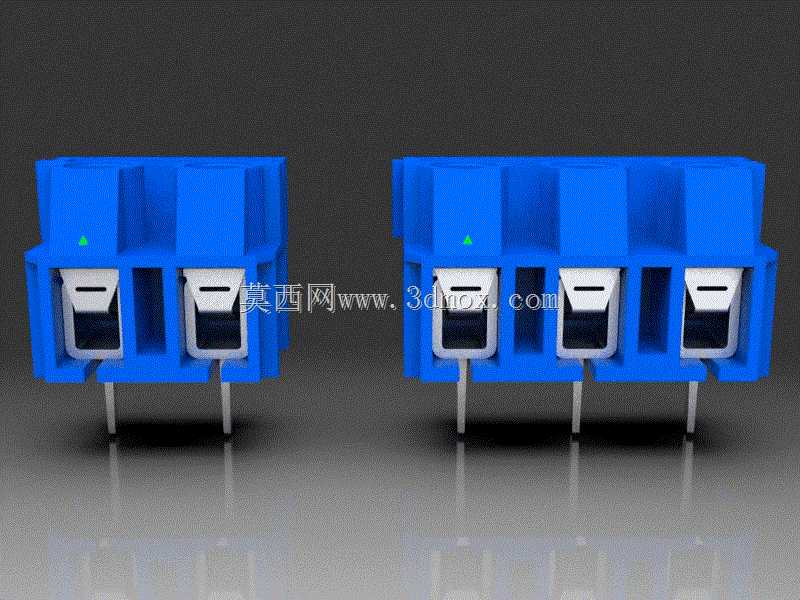

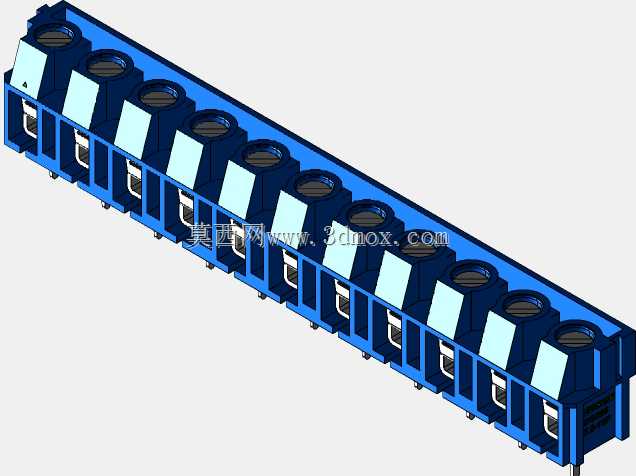

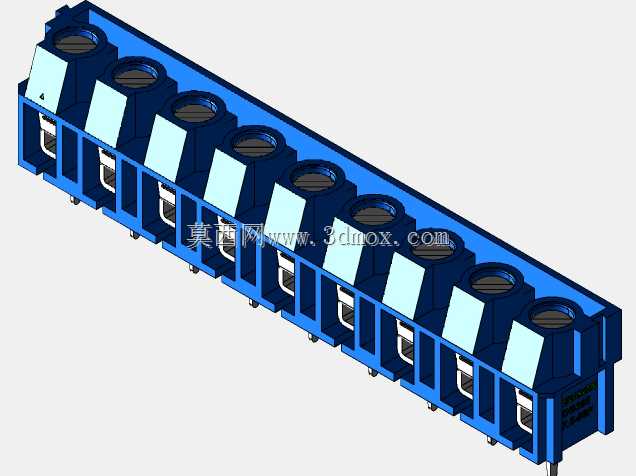

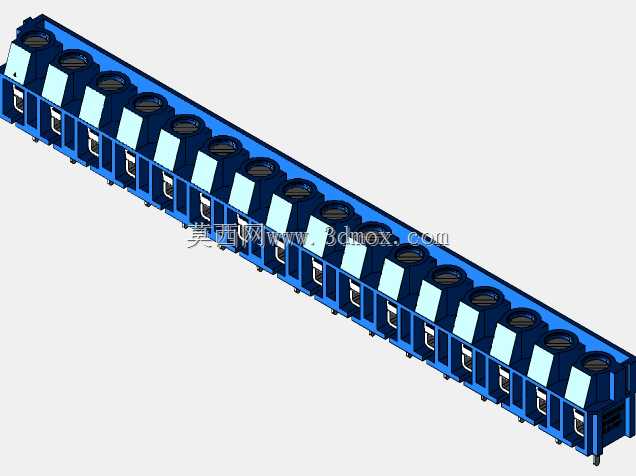

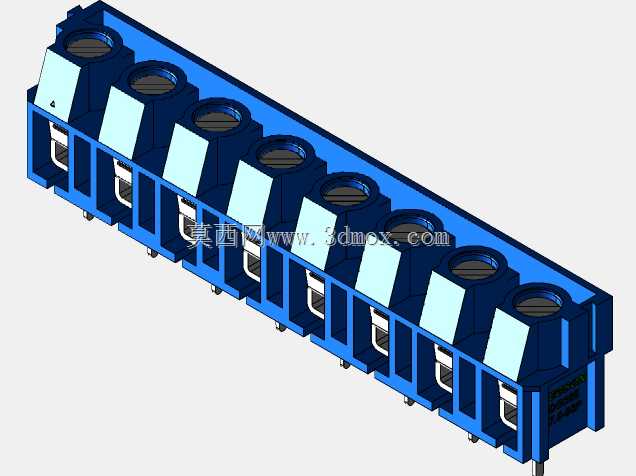

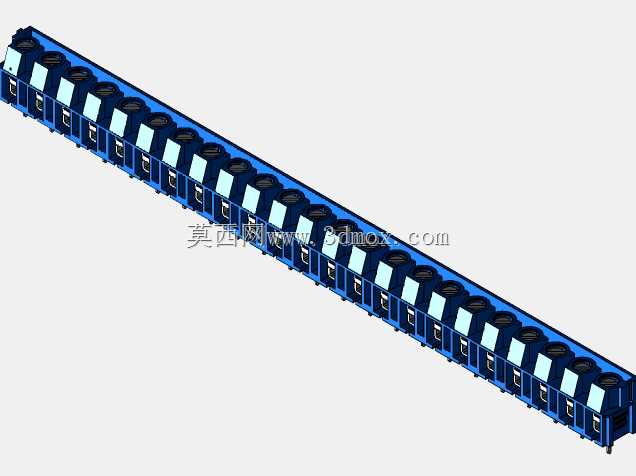

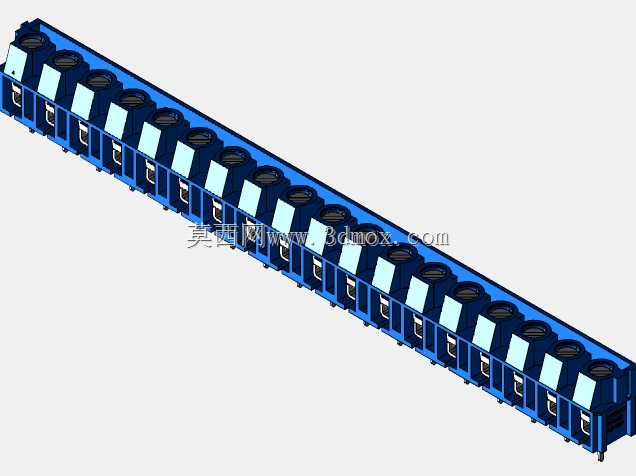

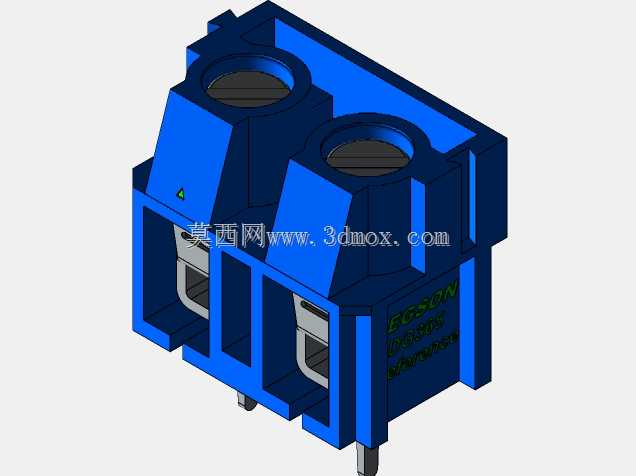

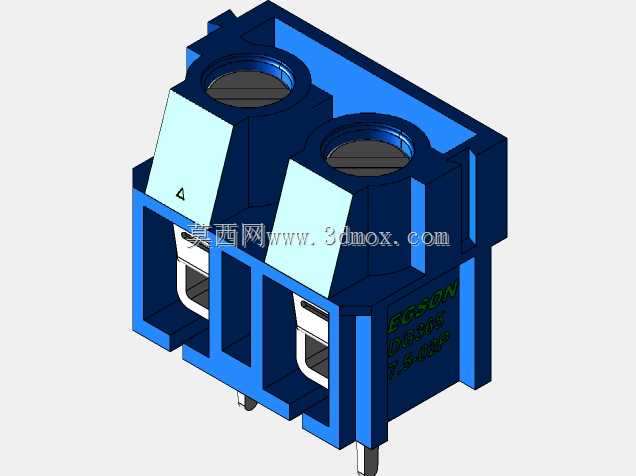

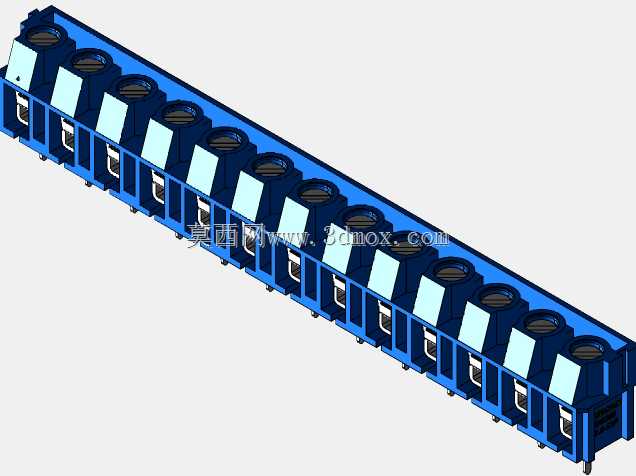

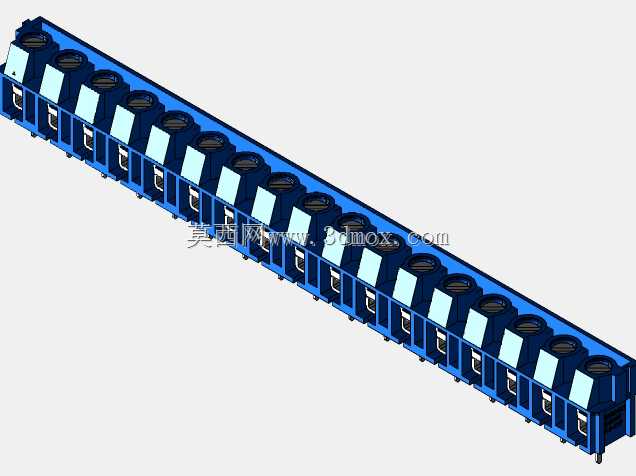

　　实际选型应用时，这类端子可以根据需要的回路数自由拼接，基座侧面的拼接卡扣能把多极端子牢牢连成整体，不用额外的固定支架就能直接卡在PCB上的对应位置，不管是2极的小电流信号回路，还是24极的多回路动力分线，都能通过拼接适配不同的接线需求。建模过程中把参数化变量做在引脚数量、针距两个核心尺寸上，后续遇到不同间距、不同极数的同系列端子，只需要调整对应参数就能快速生成对应模型，不用重复从零开始绘制结构，能大幅提升电控类设备PCB布局的建模效率。需要注意的是，绝缘基座的壁厚要保持均匀，避免注塑生产时出现缩痕、翘曲，导致插合面错位影响装配精度，焊针根部的塑胶凸台要做加高处理，增加焊针与基座的结合力，避免多次插拔后焊针松动歪斜。
