DG360系列7.5mm螺距螺钉式接线端子组件

　　在工业控制板卡、小功率电源模块、低压配电信号转接单元的设计场景中，板载接线端子是实现板内电路与外部线束可靠导通的核心连接件，这类螺钉式接线座的选型合理性，直接影响整机设备的接线效率、抗振可靠性与长期通电稳定性。本次涉及的7.5mm螺距接线端子组件，覆盖2位到24位的不同极数规格，能够适配不同通道数的信号传输、小功率动力传输场景，单位额定载流能力可达15A，适配300V等级的交直流回路，可满足绝大多数工业现场低压控制回路的接线需求。

　　从实际应用场景来看，这类端子常被布置在PCB板的边缘位置，作为设备内外电路的交互接口，外部多股硬线或软线剥除绝缘层后插入端子进线孔，通过拧紧顶部的螺钉实现导线与端子内部金属导电件的压紧连接，无需额外压接冷压端头即可实现可靠连接，大幅降低现场接线的操作门槛。其适配导线范围覆盖22-14AWG线规，既可以连接传感器传输的小电流信号线路，也可承载小功率接触器、电磁阀的驱动电流，在小型工控板、开关电源、伺服驱动接口板、楼宇控制模块中都有极高的应用占比。

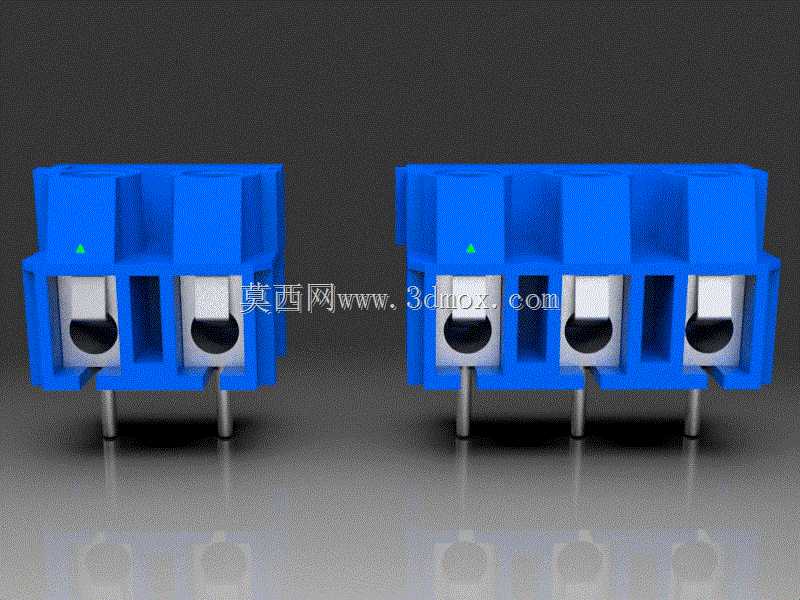

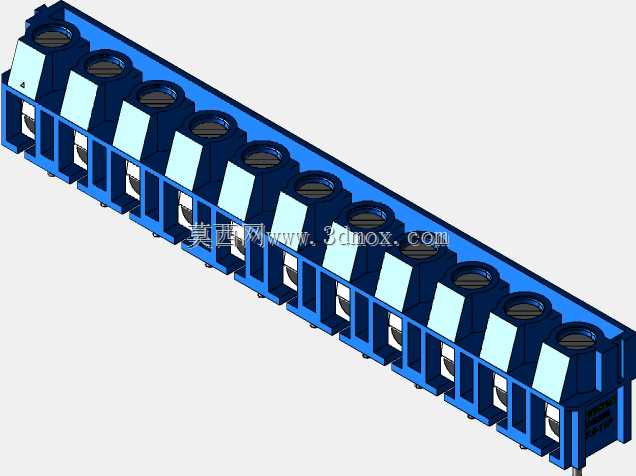

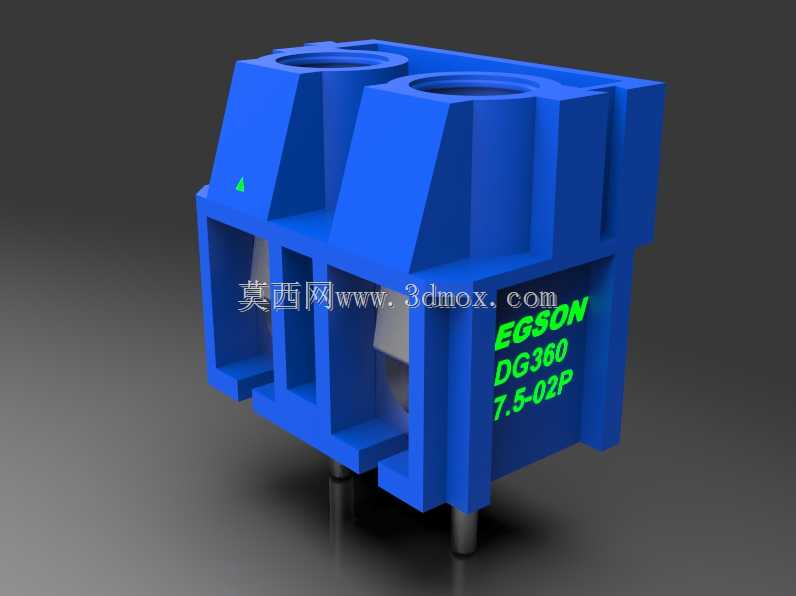

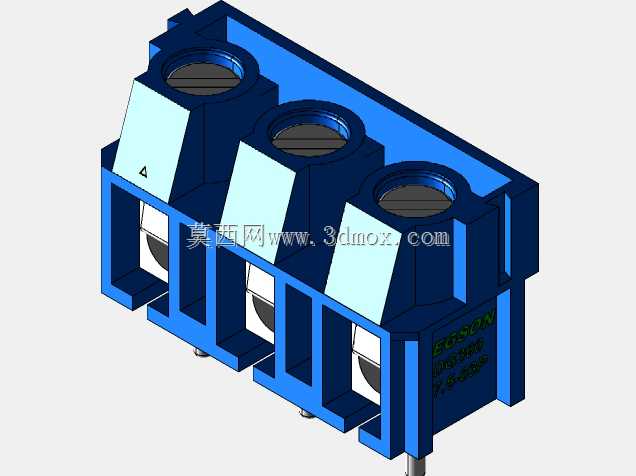

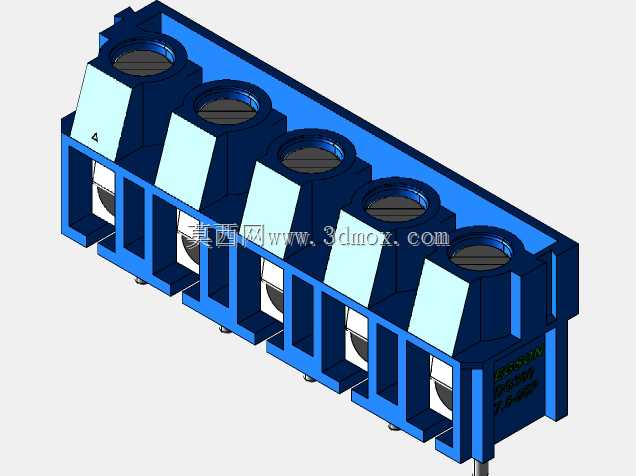

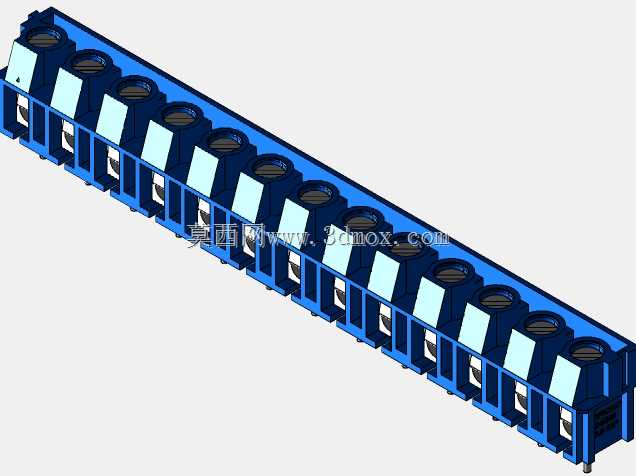

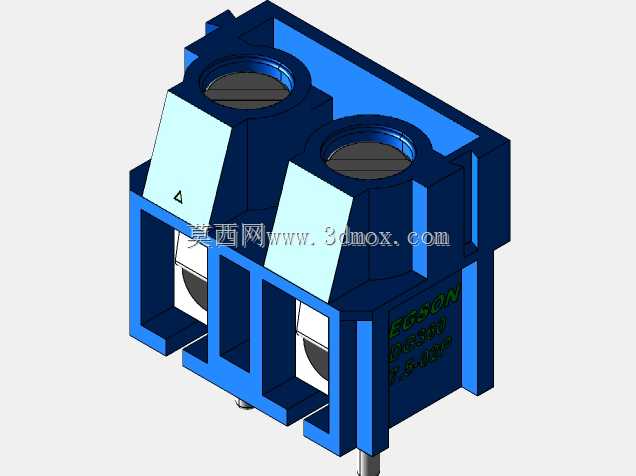

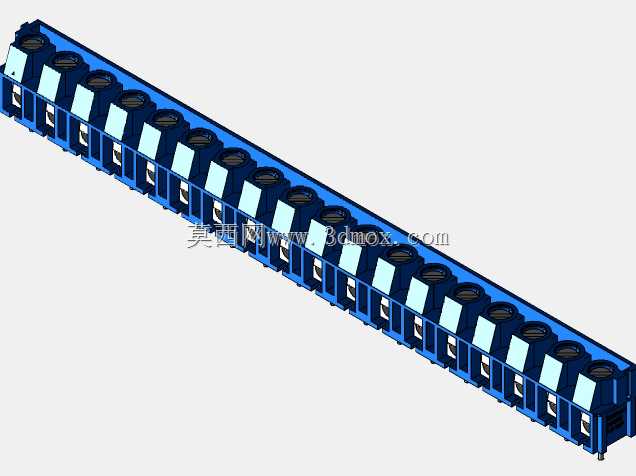

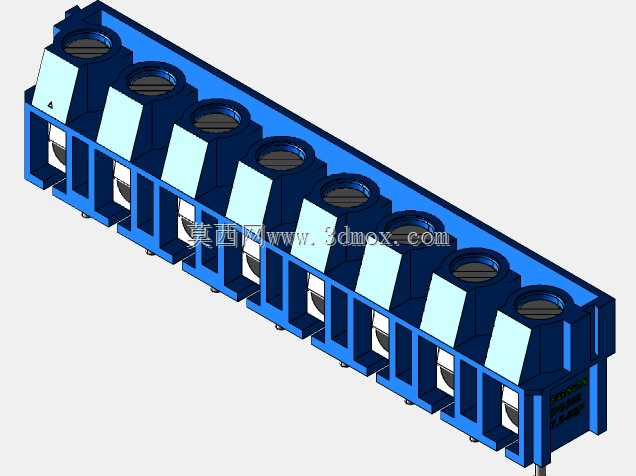

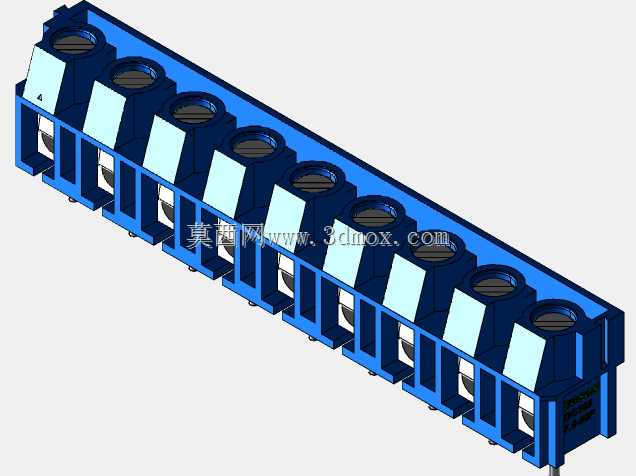

　　在结构设计层面，该系列端子采用蓝色绝缘基座作为主体承载结构，绝缘材料选用满足UL阻燃要求的工程塑料，可在-30℃到120℃的环境温度区间内保持稳定的绝缘性能与结构强度，避免高温环境下基座变形导致的螺钉滑牙、导电件移位问题。底部伸出的直插式金属引脚采用标准间距排布，可直接对应PCB板上设计的安装焊盘，过波峰焊工序时即可完成端子与电路板的固定焊接，无需额外的固定结构，简化板端装配流程。端子内部的导电件采用铜合金材质，表面做镀锡处理，既降低接触电阻减少通电发热，也能提升抗氧化能力，延长产品在潮湿、多尘工业环境下的使用寿命。

　　从安装边界与尺寸适配角度来看，7.5mm的极间螺距设计，在载流能力与安装空间占用上做了很好的平衡，相比5.0mm、5.08mm螺距的小电流端子，其内部导电件的截面积更大，载流冗余更充足，可避免大电流通过时的温升过高问题；相比更大螺距的大电流端子，其整体宽度更窄，能够有效节省PCB板的安装空间，适配紧凑型设备的内部布局需求。不同极数的端子采用统一的基座截面尺寸，设计PCB封装时只需根据极数调整整体长度即可，无需重新设计单孔的焊盘尺寸与定位尺寸，可大幅缩短硬件设计阶段的封装绘制周期。

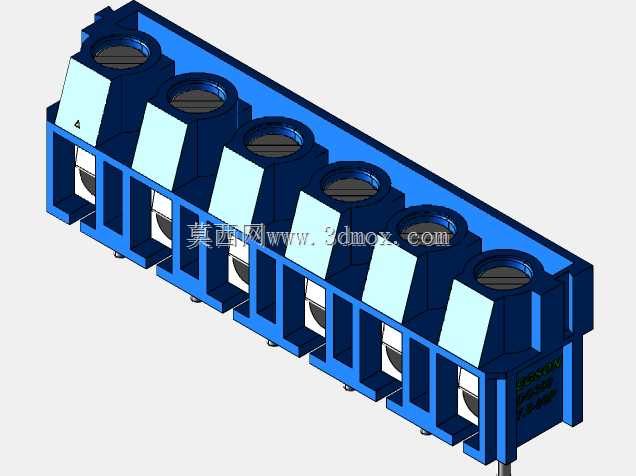

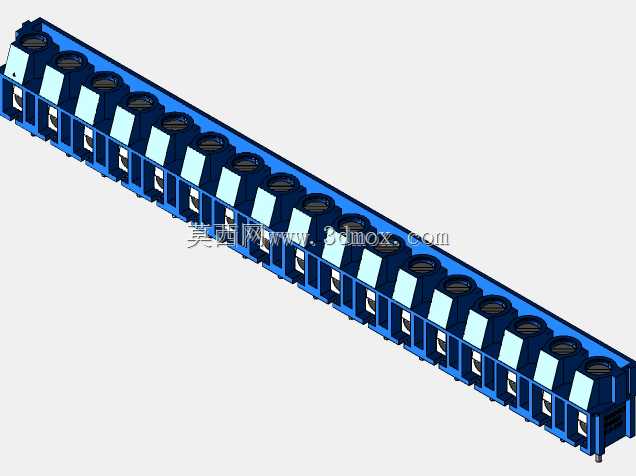

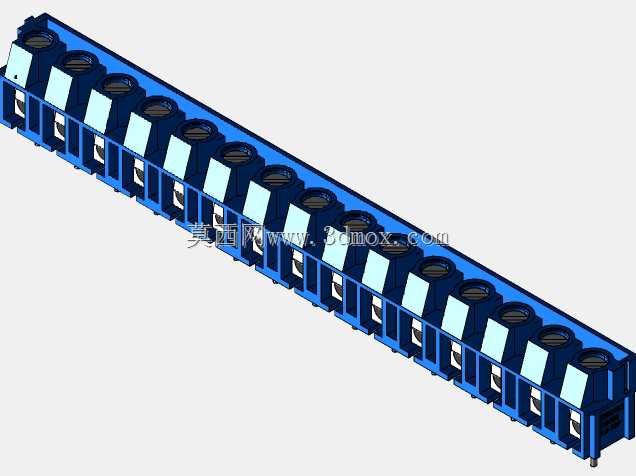

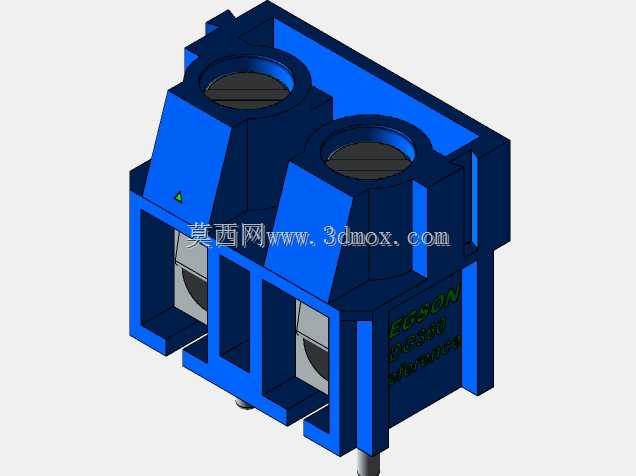

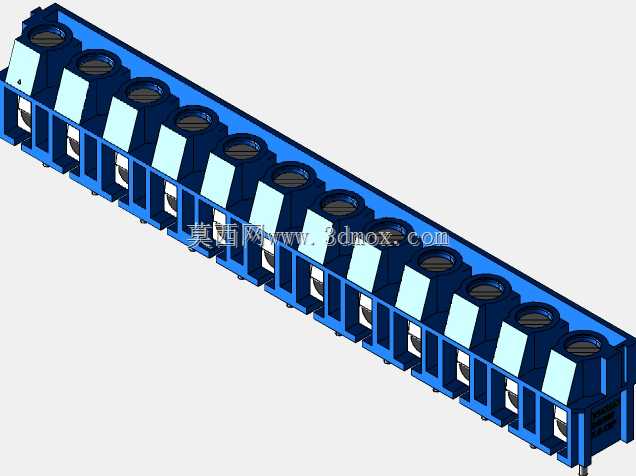

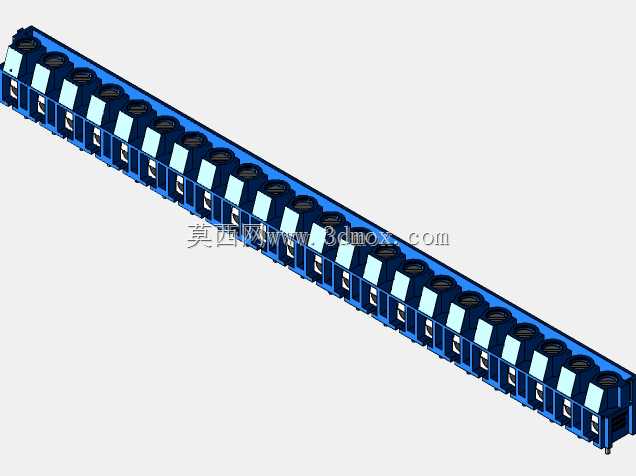

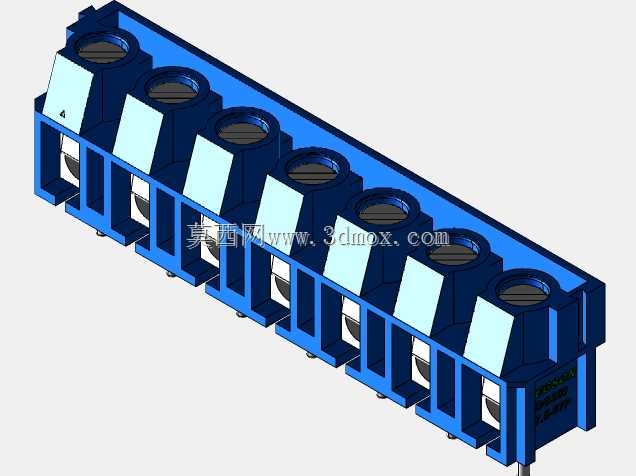

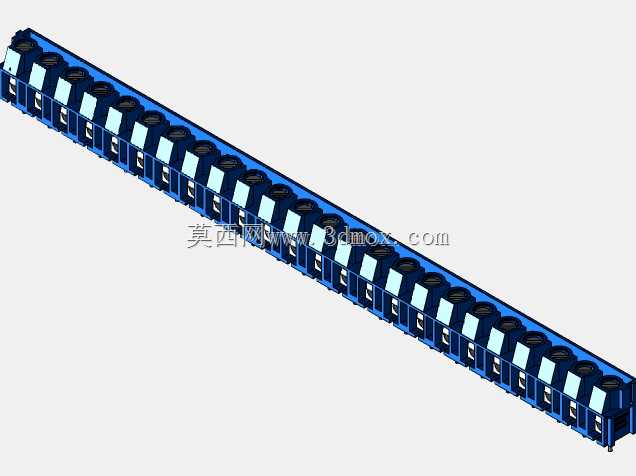

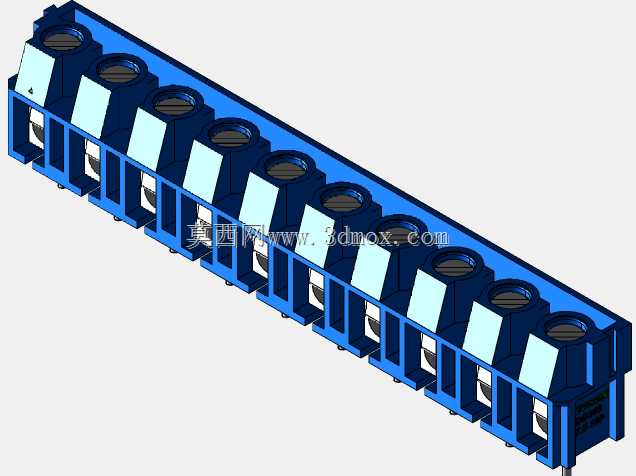

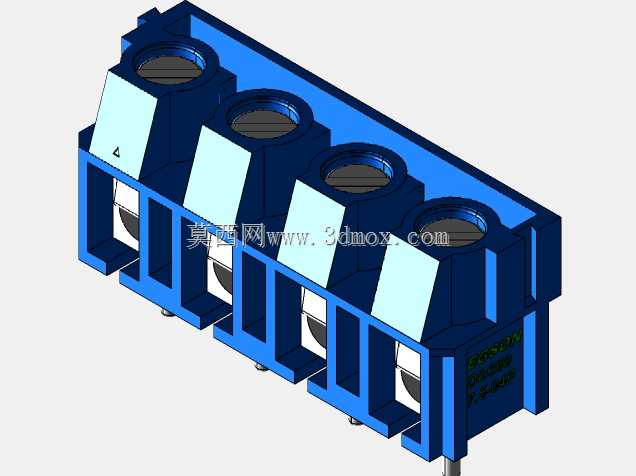

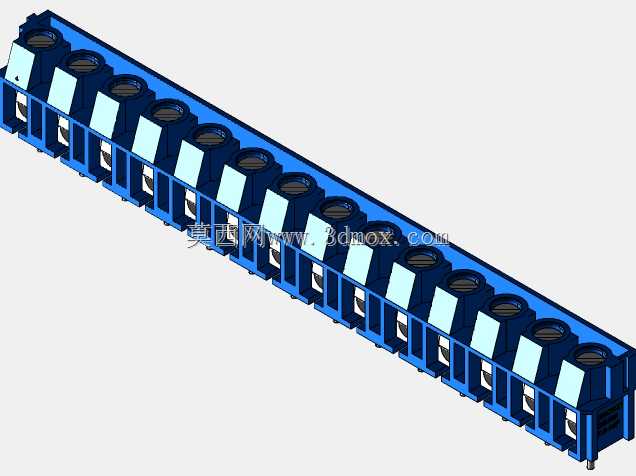

　　在建模逻辑上，该系列端子采用参数化设计思路，将引脚长度、极间螺距、总极数设置为可调整的关联参数，设计人员只需修改对应参数即可快速生成不同规格的端子模型，无需重复绘制单极结构再进行阵列。模型还原了端子的所有装配细节，包括顶部的螺钉拧紧槽、进线口的倒角结构、底部引脚的焊接定位段、基座上的极性标识点，在做整机结构干涉检查时，能够准确模拟端子的实际安装空间，避免出现外壳与端子干涉、外部线束弯折空间不足的问题。同时模型保留了导电件与绝缘基座的装配关系，在做电气间隙、爬电距离校验时，可直接提取金属件的轮廓进行距离测量，验证设计是否满足安规要求。

　　实际选型使用过程中，这类端子的螺钉拧紧力矩有明确的适配范围，过大的拧紧力矩会导致塑料基座开裂、螺钉滑丝，过小则会导致导线压接不紧，出现接触不良、通电打火的问题，建模时还原的螺钉头部尺寸，也能帮助工艺人员提前匹配对应的拧紧工具规格，提前制定装配作业指导书的相关参数。对于需要做模块化设计的设备，可根据实际通道数选择对应极数的端子，无需拼接多段短端子，减少拼接带来的累计尺寸误差，提升板上安装的整齐度。
