DEGSON DG305系列螺距接线盒组件结构

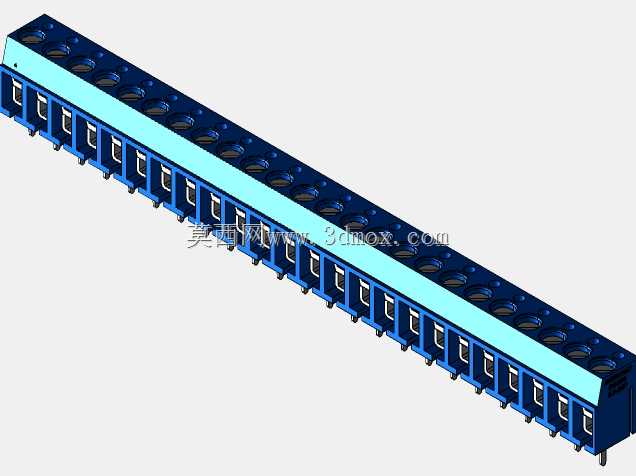

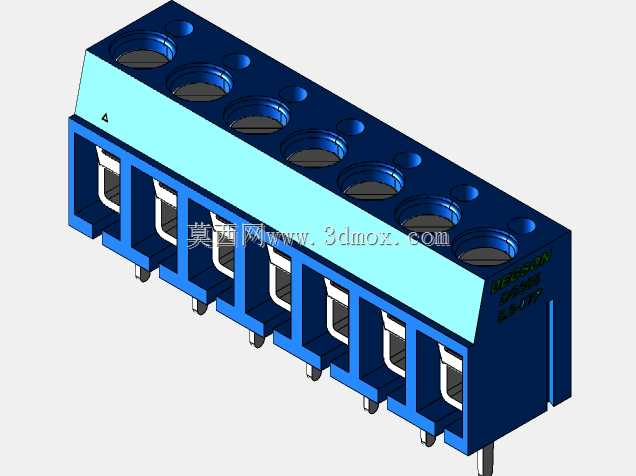

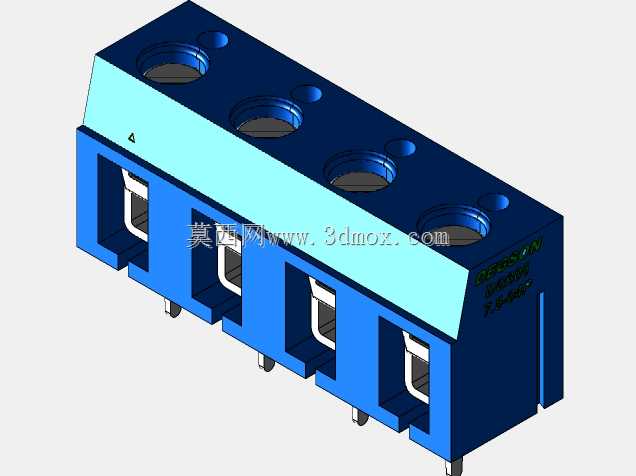

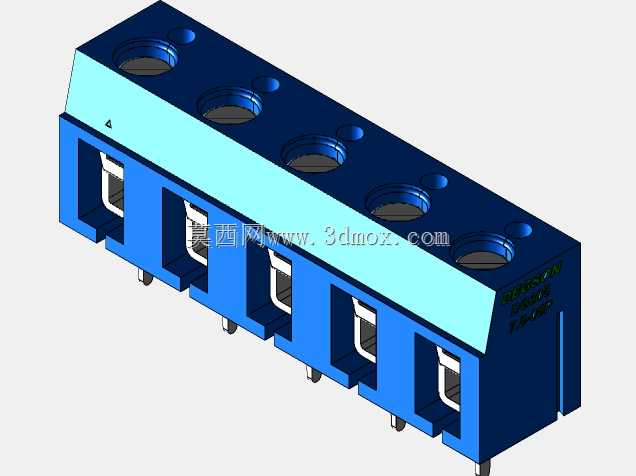

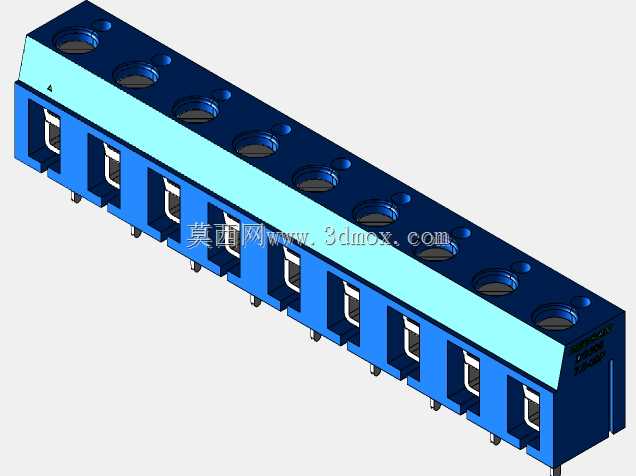

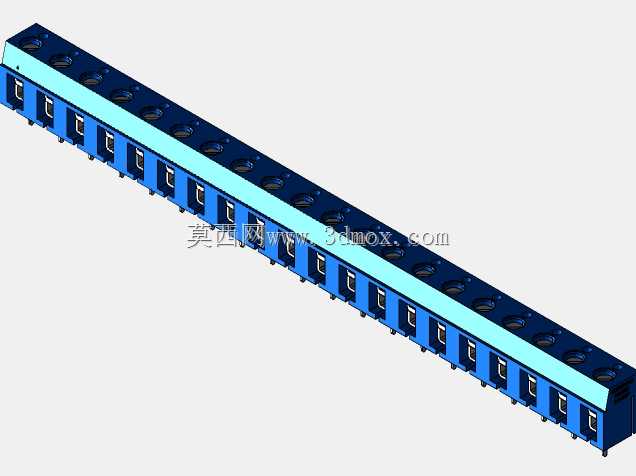

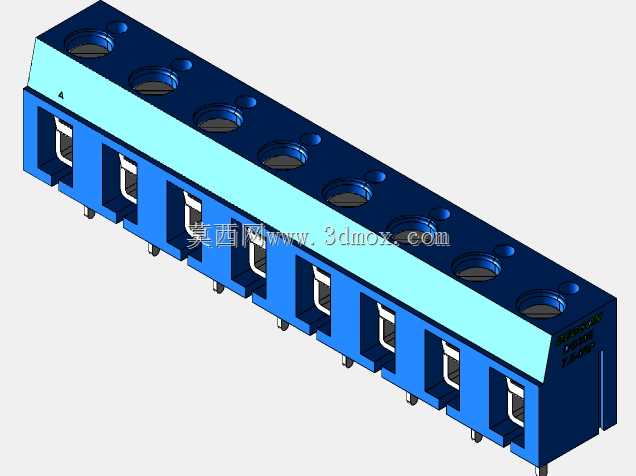

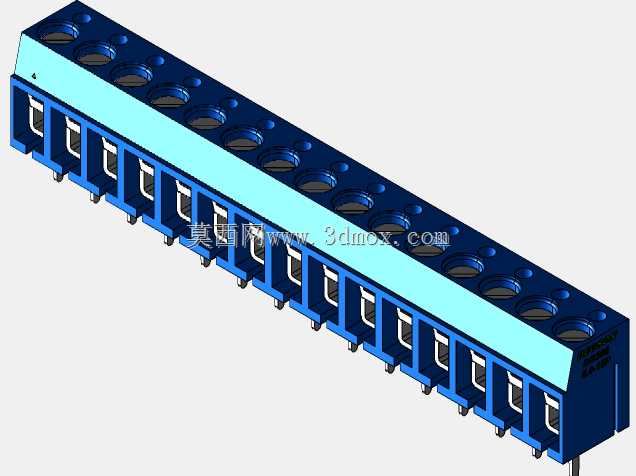

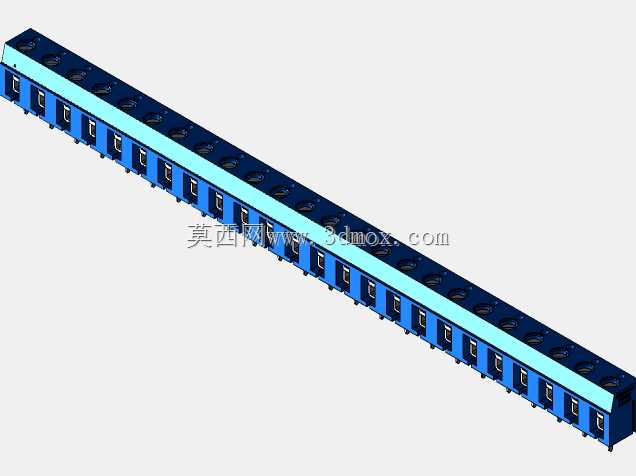

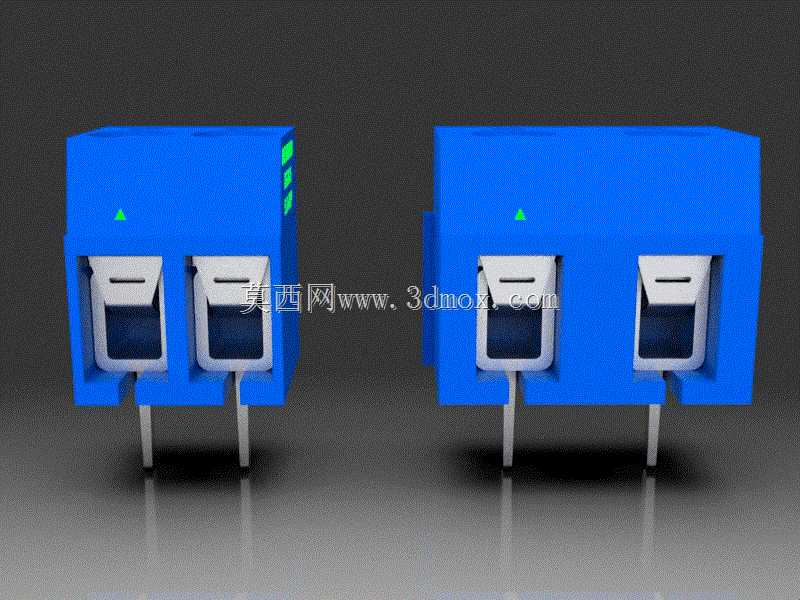

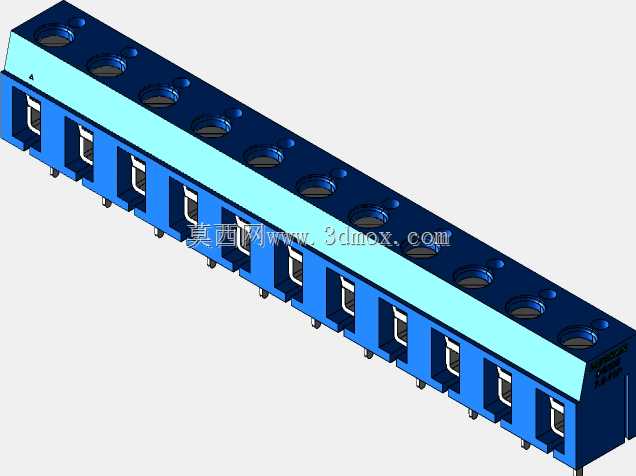

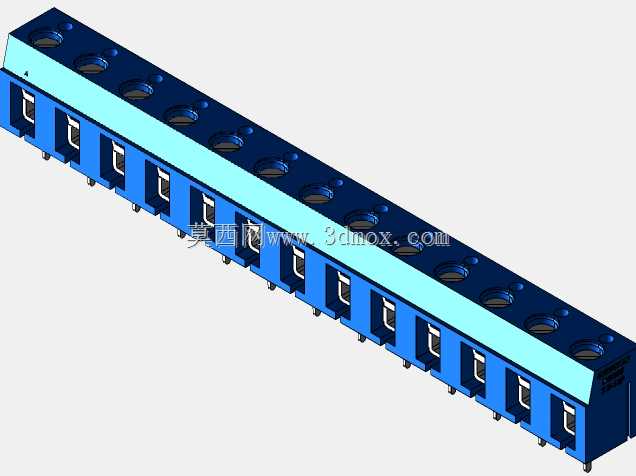

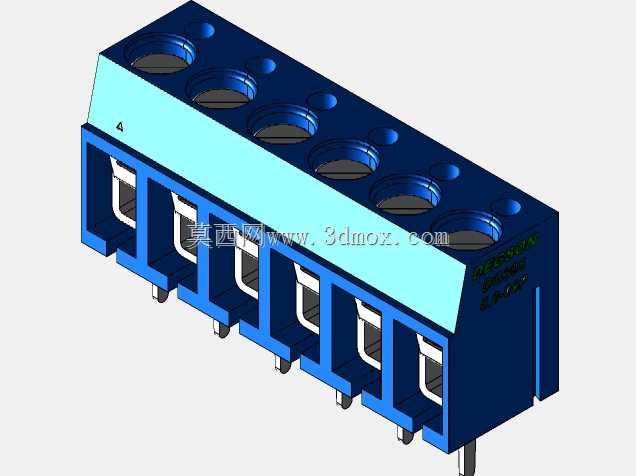

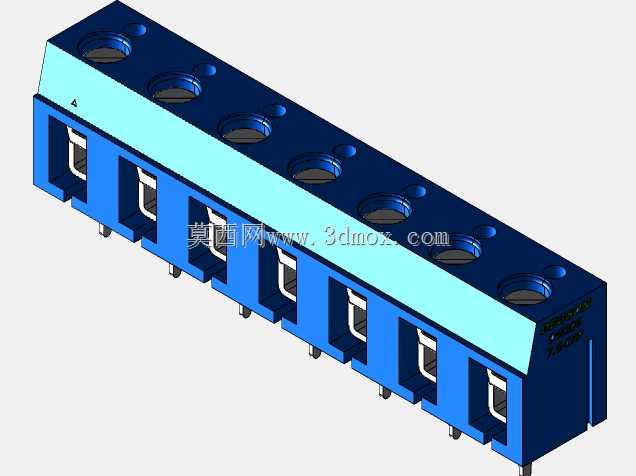

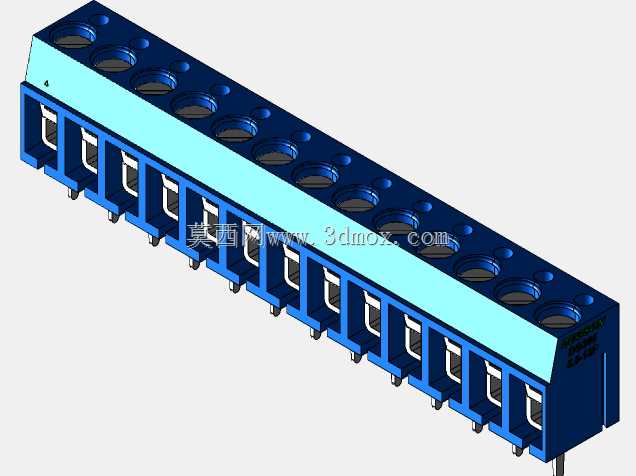

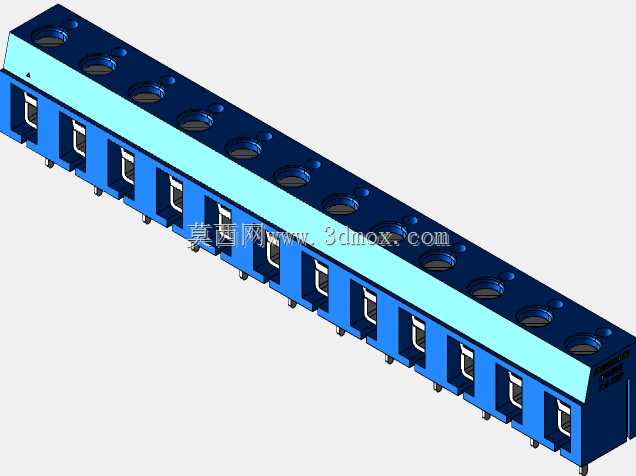

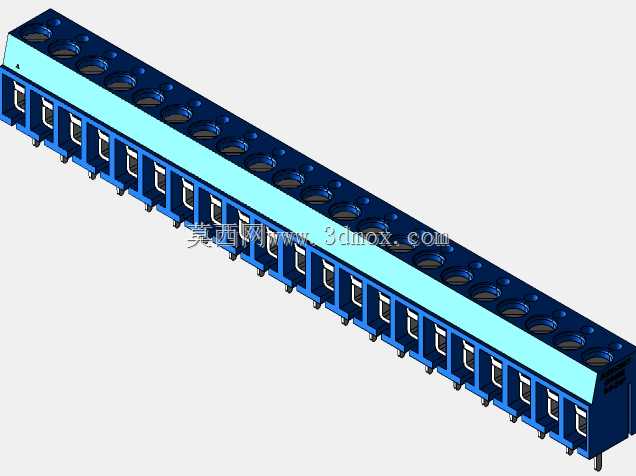

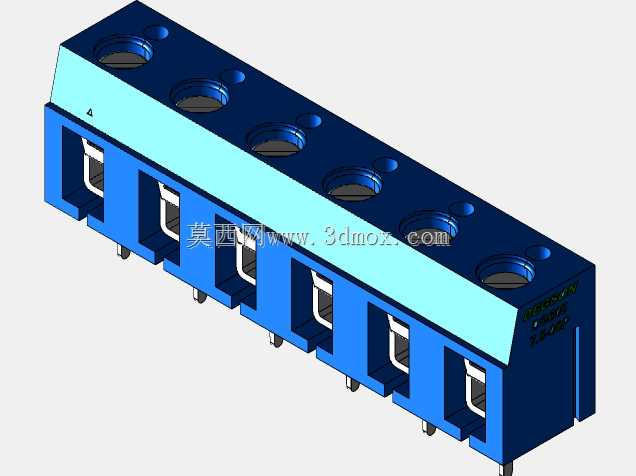

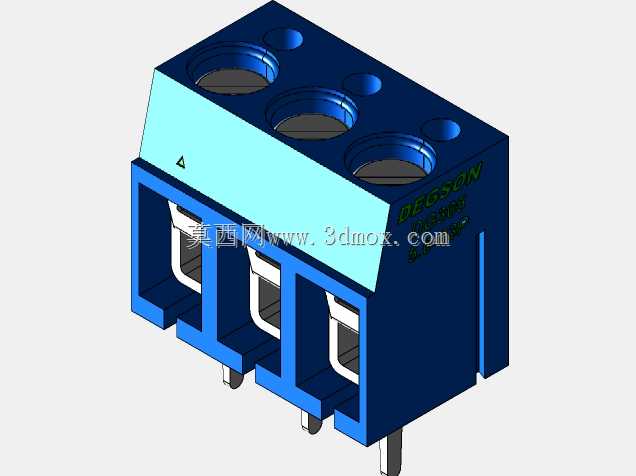

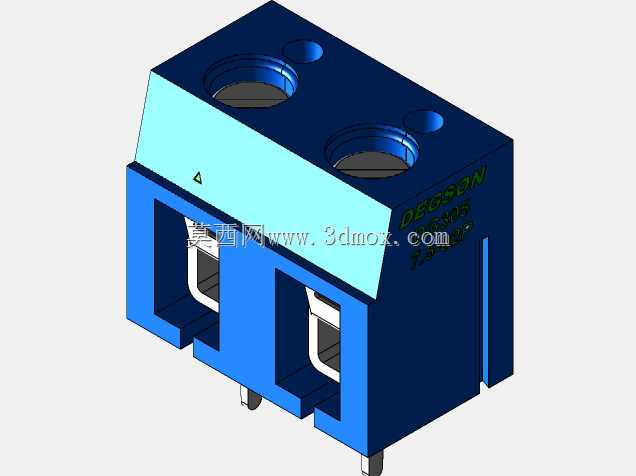

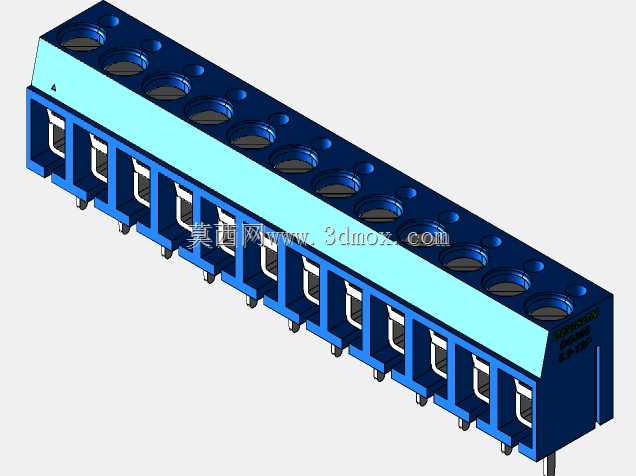

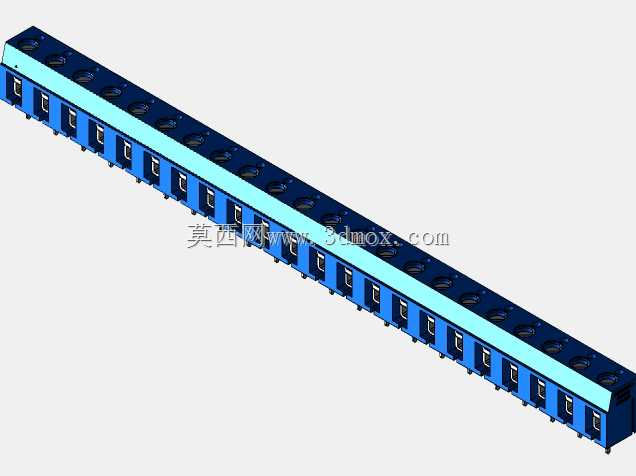

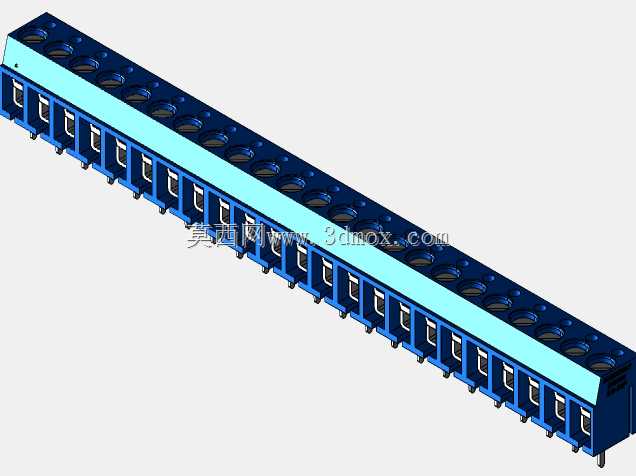

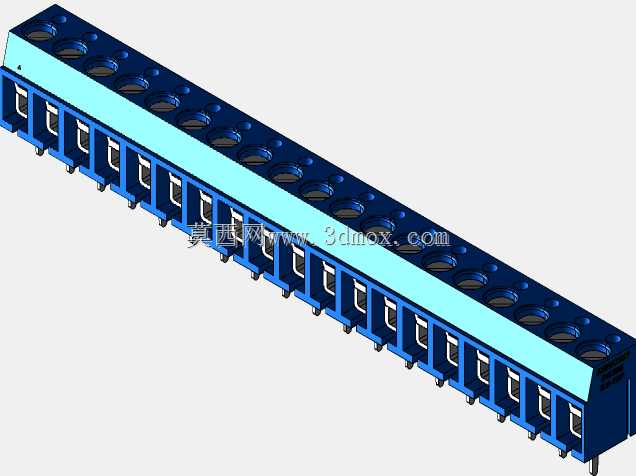

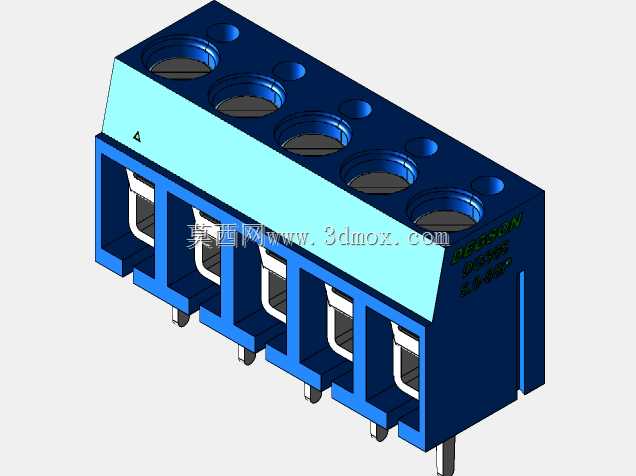

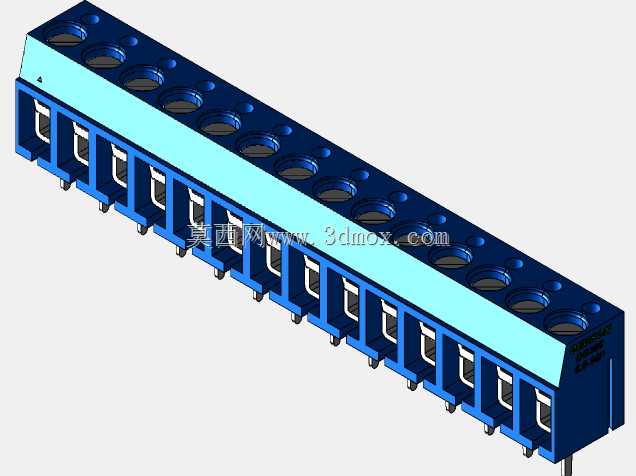

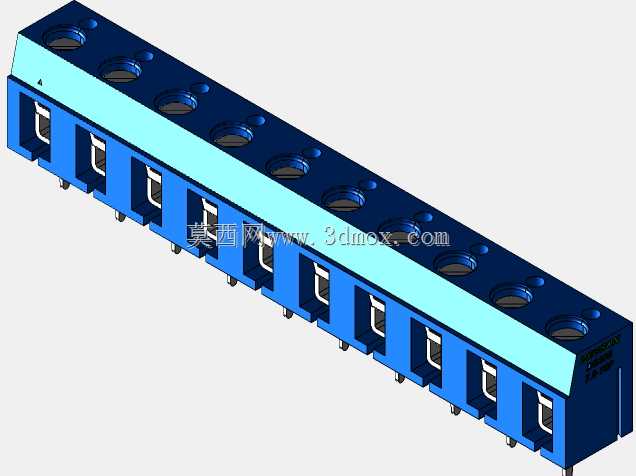

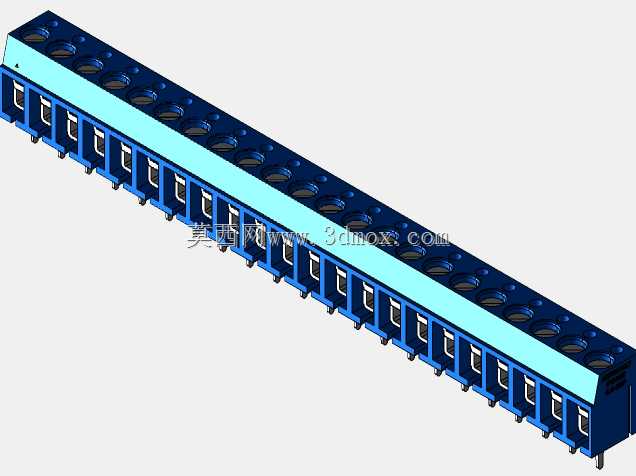

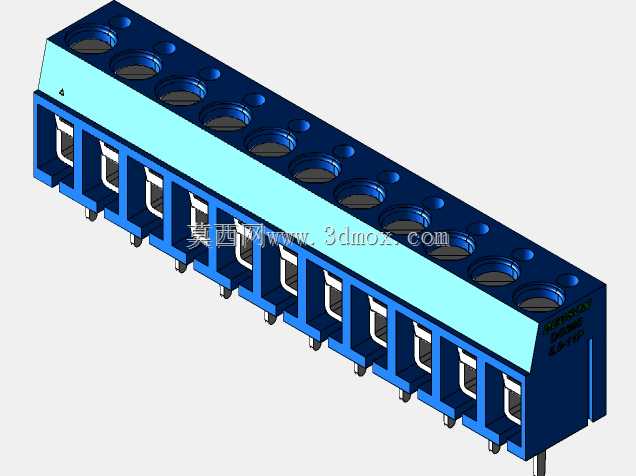

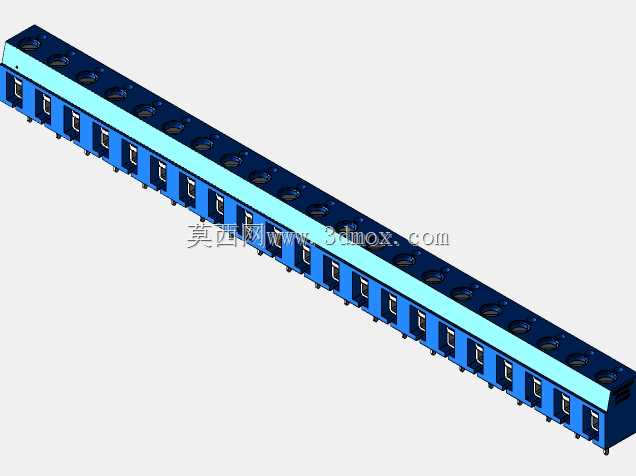

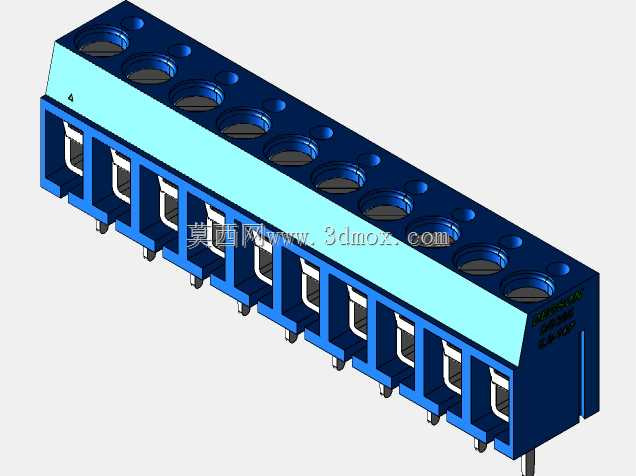

　　在低压电气柜内部布线、小型自动化设备控制回路接线、工控板卡外接线路接驳这类场景里，接线端子组件是决定线路连接可靠性、后期维护便捷度的核心基础零件，很多现场出现的信号干扰、接触不良、载流不足引发的温升故障，追根溯源都和端子选型、安装匹配度不到位直接相关。这次拆解的这款螺距接线盒组件，针对5.0mm与7.5mm两种常见PCB安装孔距做了适配设计，覆盖2到24pin的不同回路数需求，能满足从单路电源输入到多路信号传输的不同接线场景。从实际使用的角度看，这类接线组件首先要解决的是导线压接的可靠性问题，产品采用螺钉压接结构，适配20-12AWG线径的导线，不管是多股软线还是单股硬线，拧紧螺钉后都能形成足够的接触压力，

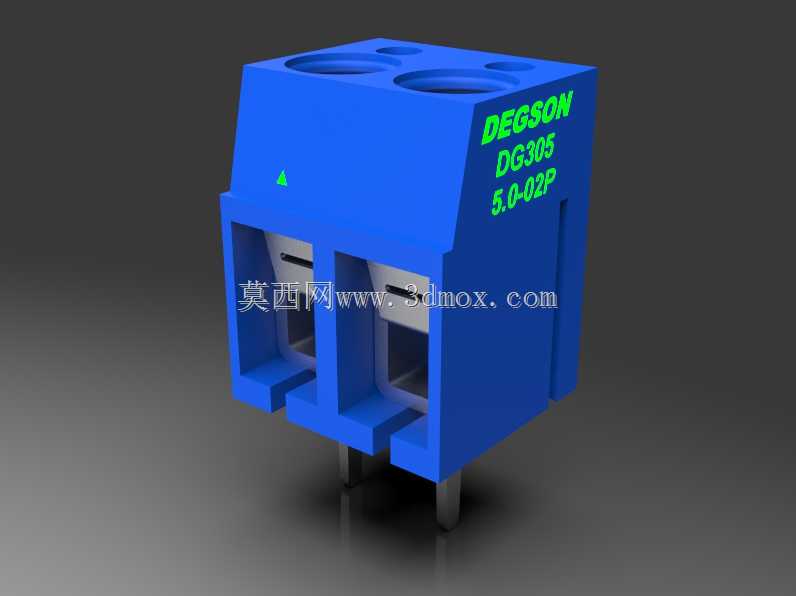

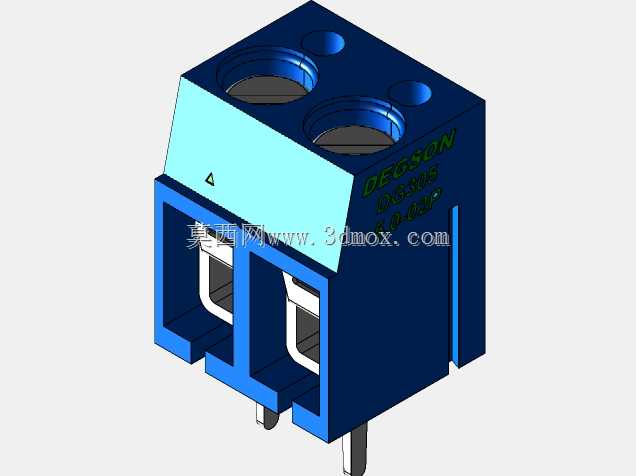

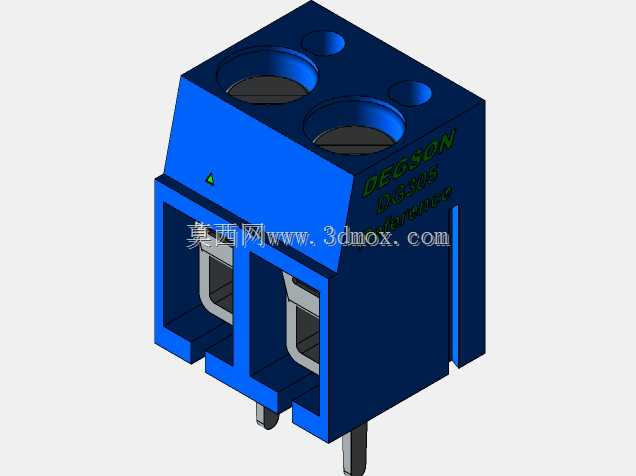

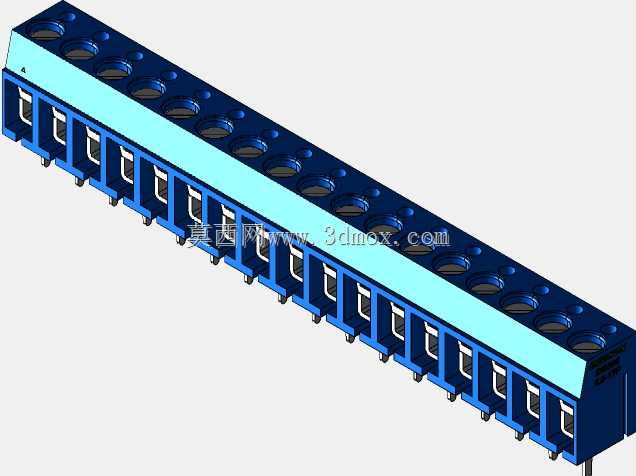

　　避免设备运行过程中受振动影响出现导线松脱的问题。额定载流20A、额定耐压300V AC/DC的参数，刚好匹配绝大多数工业控制回路的载流耐压要求，-40℃到105℃的工作温度范围，也能覆盖普通工业车间、户外简易电控箱这类常规使用场景的温度波动需求，不会因为低温脆化或者高温软化影响绝缘性能。从设计思路上看，这款组件做了模块化的参数化设计，建模过程中把插针长度、引脚间距这类核心安装尺寸做成了可调整的参数变量，结构工程师在做整机设计的时候，如果遇到非标准孔距的安装需求，不需要从头绘制零件，只需要调整对应的参数值，就能快速生成匹配安装边界的端子模型，大幅缩短电控部分的建模周期。外形结构上，组件采用蓝色阻燃绝缘壳体，壳体表面做了定位标识，

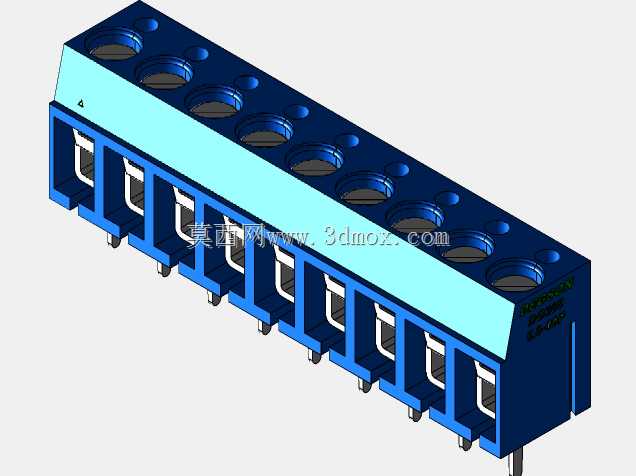

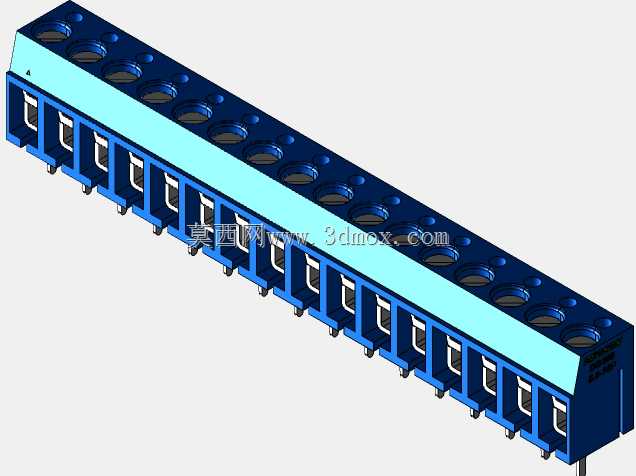

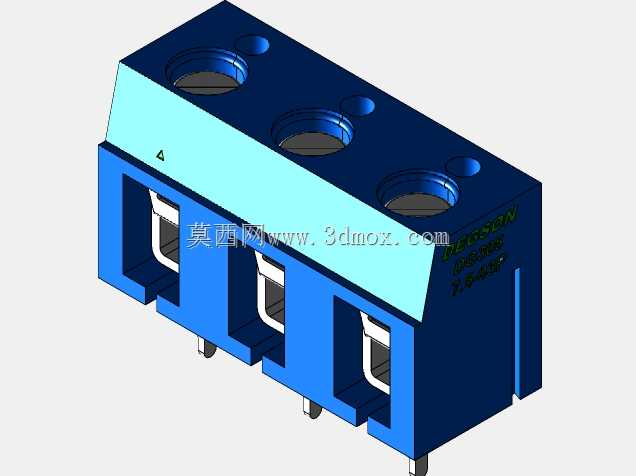

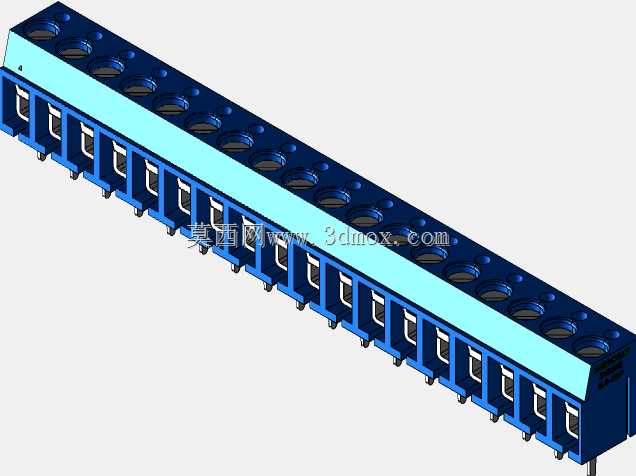

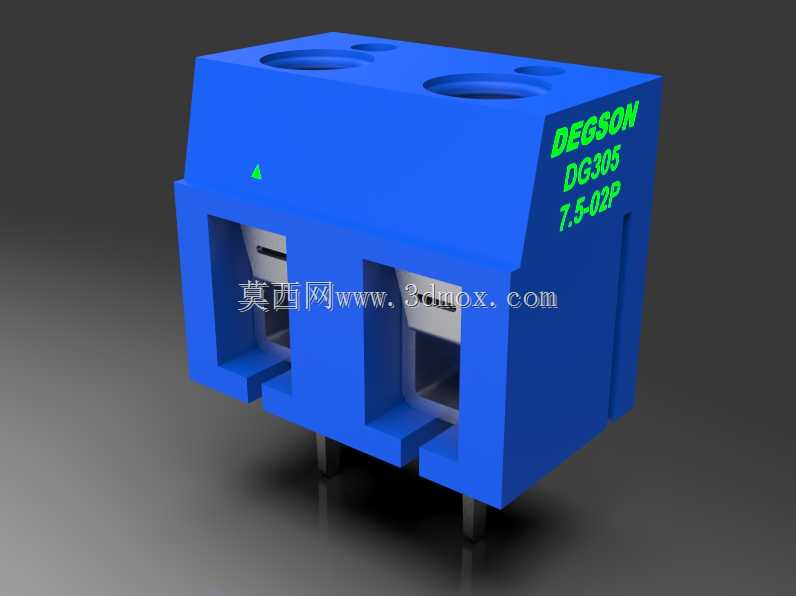

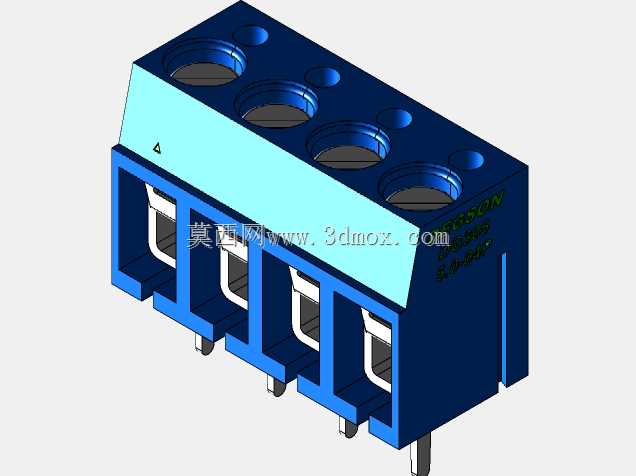

　　每个接线位上方都有对应标记，现场接线的时候能快速对应回路编号，减少错接概率。引脚采用直插式设计，适配PCB波峰焊工艺，插针的长度、直径都做了标准化匹配，焊接时不需要额外修整引脚，过炉后焊盘浸润均匀，不会出现虚焊、漏焊的问题。安装边界方面，两种螺距规格的组件都严格控制了壳体的突出高度，在板卡堆叠安装的场景里，不会因为端子高度过高干涉上层板卡的布置，壳体侧面做了防呆卡扣结构，多组端子并排安装的时候可以互相卡合定位，不需要额外增加固定件就能保证整排端子的安装整齐度，避免焊接过程中端子偏移导致的孔位不对中问题。从实际选型适配的角度说，这类端子在设计的时候充分考虑了现场接线的操作空间，每个接线位的螺钉槽都预留了足够的螺丝刀操作空间，

　　不需要使用特殊规格的螺丝刀，普通十字螺丝刀就能完成导线压接操作，后期现场维护更换线路的时候，不需要拆卸周边其他元件就能完成接线作业。绝缘壳体的爬电距离、电气间隙都符合UL相关安全标准要求，相邻接线位之间不会因为积尘、凝露出现爬电击穿的问题，在多粉尘、轻度潮湿的工业环境里也能稳定工作。很多结构工程师在做电控部分建模的时候，经常会忽略端子的实际安装操作空间，要么预留的接线空间不足导致现场无法拧螺钉，要么引脚长度和PCB厚度不匹配导致焊接后引脚突出过长或者过短，这款参数化的接线组件模型，把所有和安装相关的尺寸都做了关联设计，调整参数的时候会自动同步更新壳体尺寸、引脚位置、操作空间预留，能有效避免设计阶段出现的干涉问题。在实际的设备装配场景里，这类接线组件还兼顾了手工接线和流水线装配的需求，壳体的边缘做了倒角处理，手工拿取的时候不会划伤操作人员，直插引脚的端部做了导向锥度，插入PCB安装孔的时候能自动导正，不管是手工插件还是流水线自动插件，都能顺利完成装配，不会出现引脚卡滞、插歪的问题。压接螺钉的扭矩做了合理匹配，正常拧紧力度下既能保证导线压接牢固，又不会因为扭矩过大压断导线芯线或者拧裂绝缘壳体，对现场作业人员的操作熟练度要求更低，能减少装配过程中的零件损耗。
