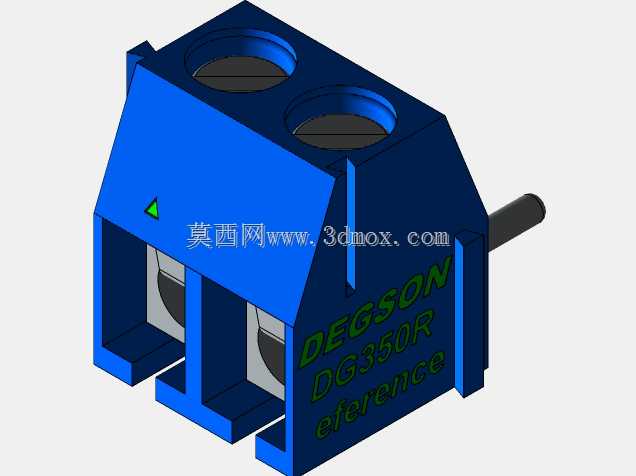

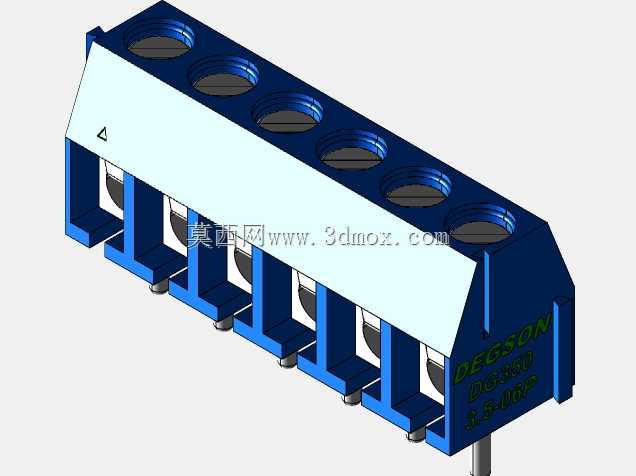

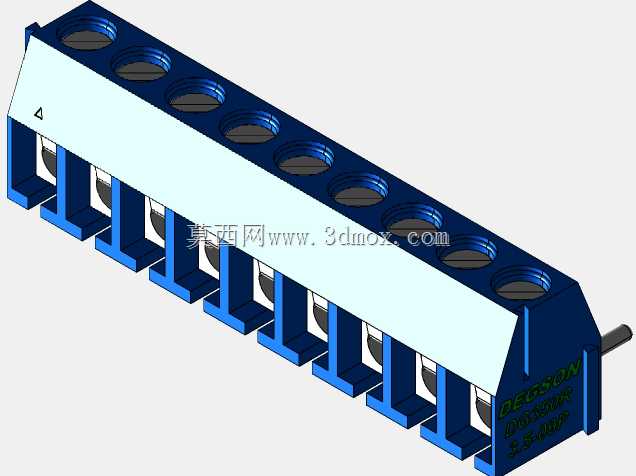

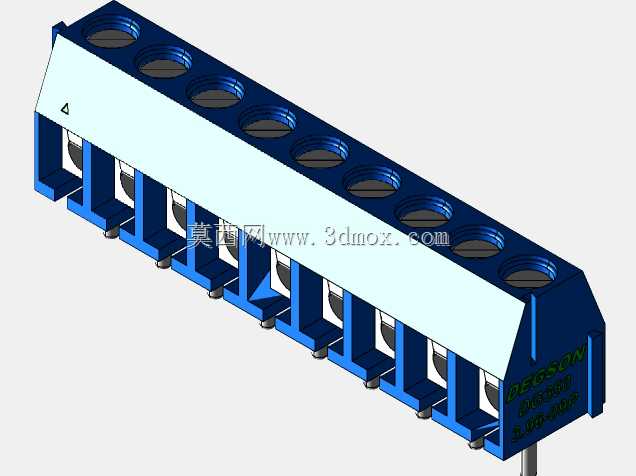

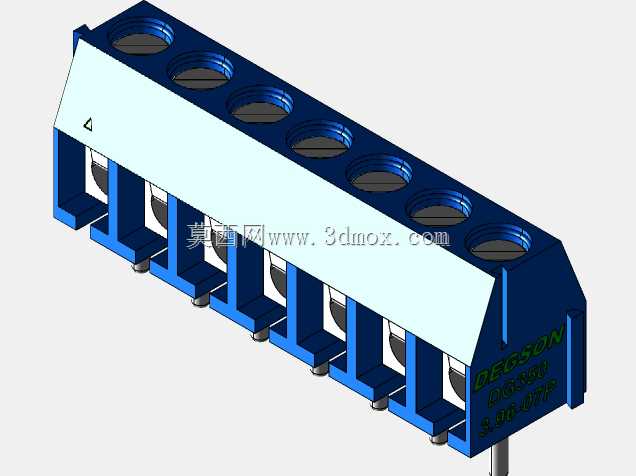

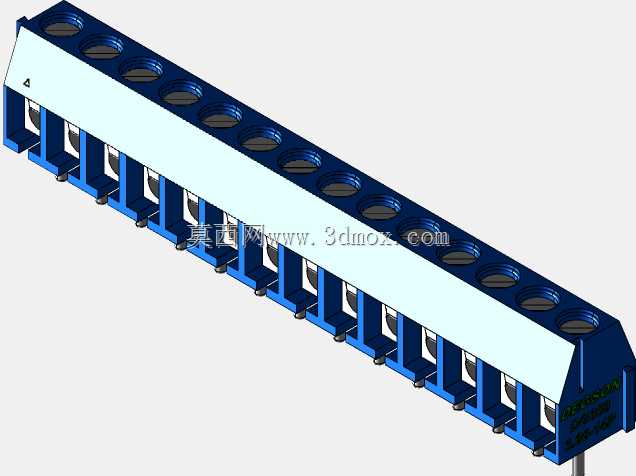

DEGSON DG350系列螺钉式PCB接线端子

　　在工业控制板卡、小功率电源模块、民用小家电控制板、低压信号采集终端这类需要实现板载导线可靠连接的场景里，间距3.5/3.96mm的螺钉式接线端子是应用覆盖率极高的基础互联元件，本次涉及的DEGSON DG350系列接线端子，就是针对这类板载互联需求开发的成熟款型。

　　从实际设备使用的角度看，这类接线端子承担的核心作用，是实现板外导线与PCB印制线路的稳固电气连接，不需要额外焊接导线，现场装配或者后期运维时，只需要通过螺丝刀拧动顶部的锁紧螺钉，就能完成单股或多股软/硬导线的装拆，相比焊接式接线柱，现场作业效率能提升60%以上，也避免了焊接高温对PCB基板造成的热损伤。日常选型时首先要确认安装边界，这个系列的端子有3.5mm和3.96mm两种标准针距，对应不同的PCB焊盘孔位排布，2Pin到24Pin的位数覆盖，能满足从单路信号到多路电源传输的不同接线需求，选型时需要提前在PCB布局阶段预留对应长度的安装空间，引脚伸出PCB背面的长度要匹配波峰焊的工艺要求，避免引脚过长导致焊接后与机箱壳体发生干涉。

　　从产品功能特性来看，这个系列的端子额定载流能力为10A，耐压等级300V，适配24-18AWG线径的导线，完全覆盖小功率信号传输与低压供电的使用需求，温度适应范围覆盖-40℃到105℃，不管是户外低温环境下的采集终端，还是工业设备内部临近发热元件的安装位置，都能保持连接性能稳定。端子的锁紧结构采用导向式螺钉压接设计，拧动螺钉时压片会垂直向下施压，不会出现压片偏斜压伤导线线芯的问题，即使是多股软导线，不需要额外压接冷压端子也能实现可靠压接，降低了现场接线的物料成本与操作门槛。端子本体采用蓝色阻燃工程塑料注塑成型，绝缘性能满足UL相关安全标准，引脚部分采用镀锡铜材质，焊接时上锡均匀，长期使用也不容易出现氧化锈蚀导致的接触电阻升高问题。

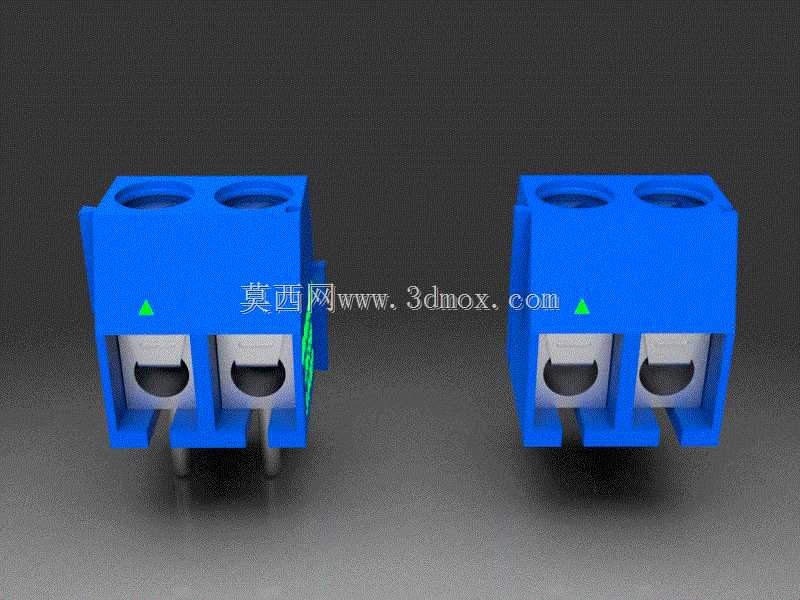

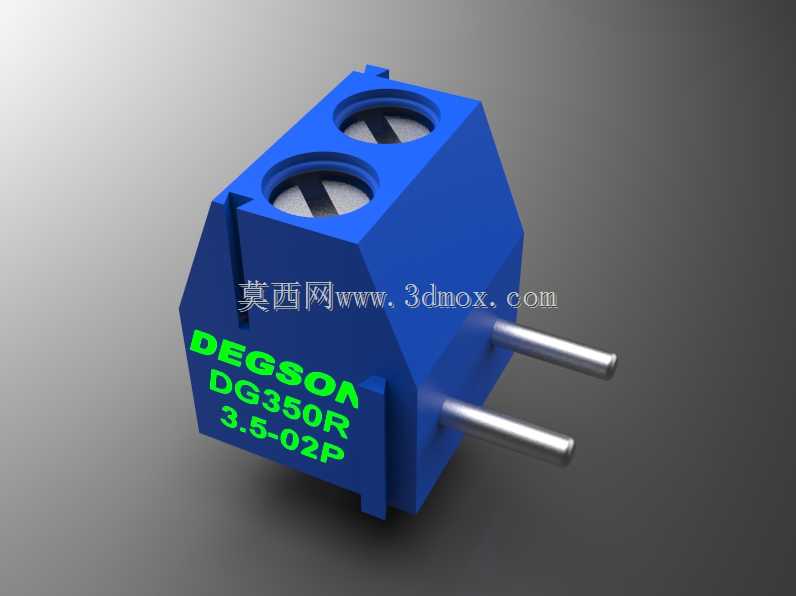

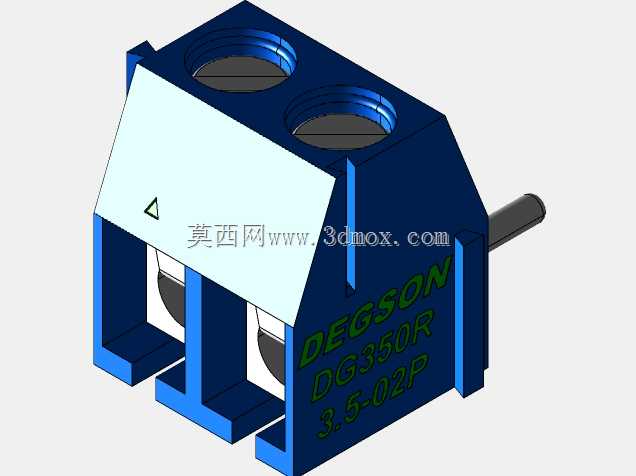

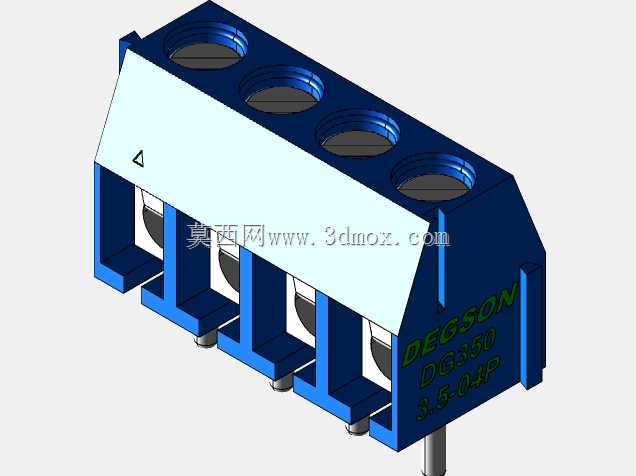

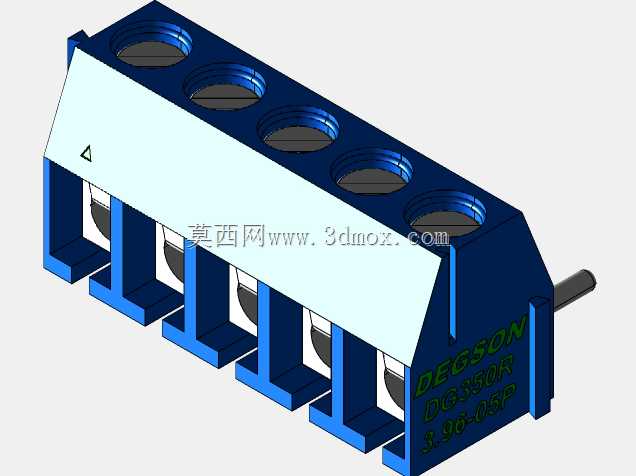

　　从设计思路层面拆解，这个系列的端子做了很多贴合工程实际的细节优化：端子底部设计了定位柱，在PCB上对应位置预留定位孔后，过波峰焊时端子不会出现偏移浮高的问题，省掉了过炉前额外点胶固定的工序；相邻接线位之间设置了绝缘隔栏，即使压接时导线有少量铜丝外露，也不会出现相邻引脚短路的问题，提升了接线容错率；端子侧面印有清晰的型号、针距标识，后期运维更换时不需要反复测量参数就能快速匹配替换件；顶部的螺钉孔做了导向倒角，螺丝刀对准的时候不容易滑牙，提升了现场接线的操作便利性。

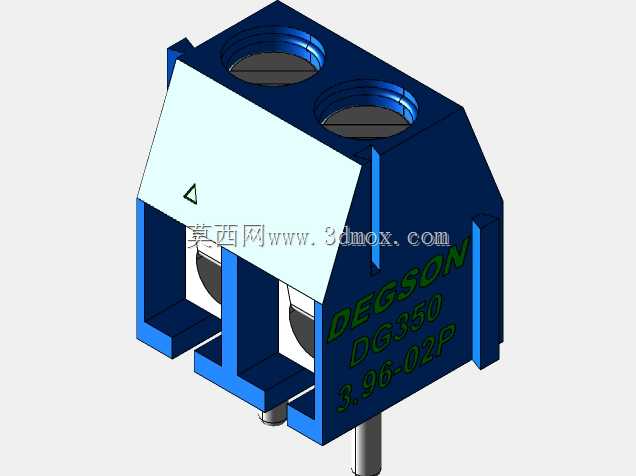

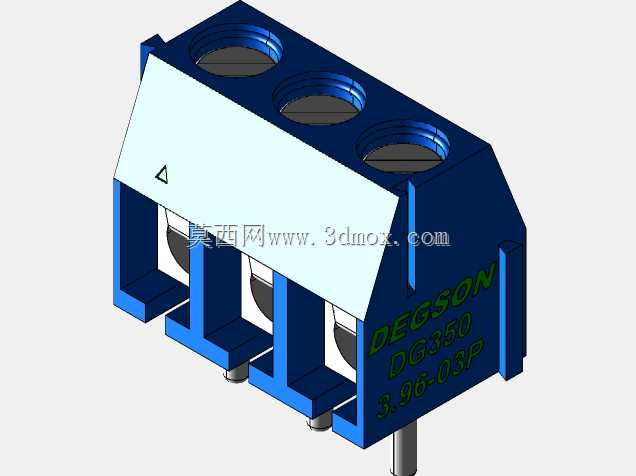

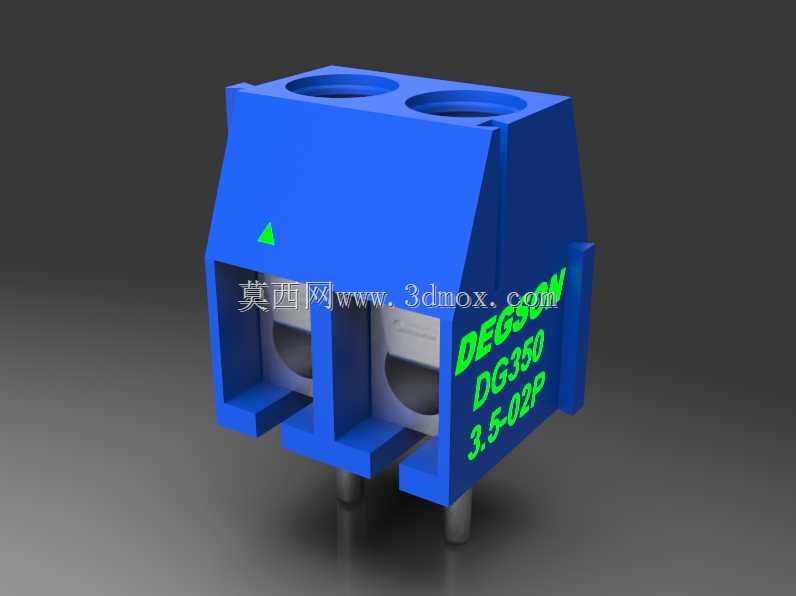

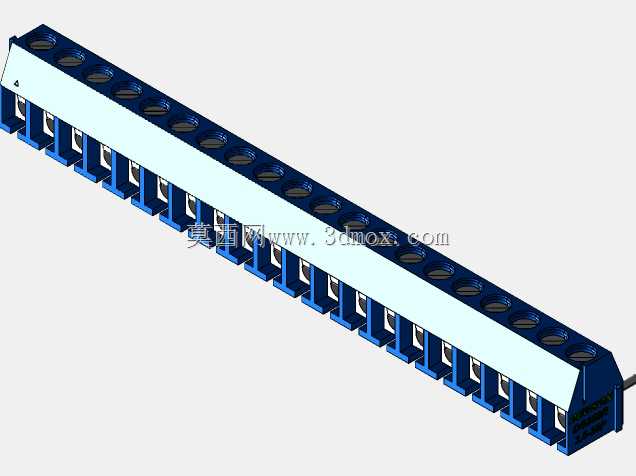

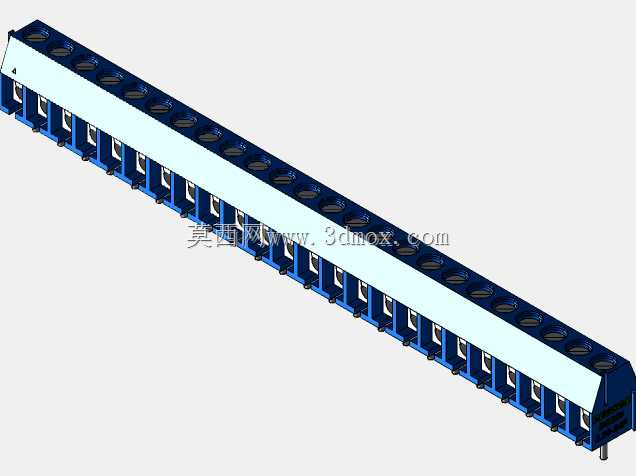

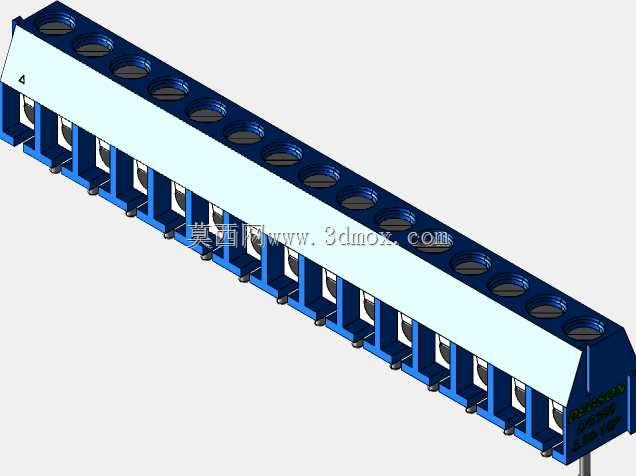

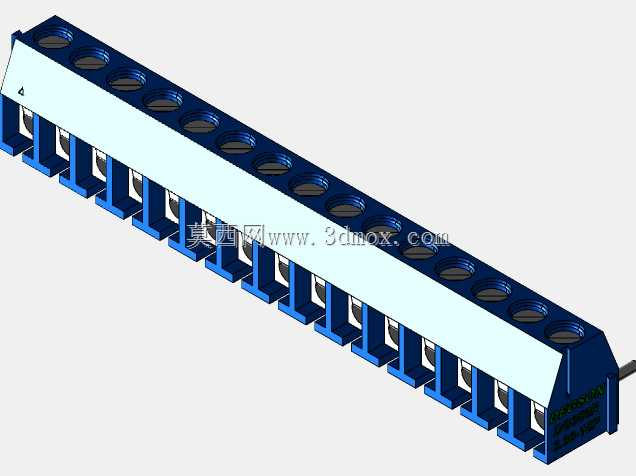

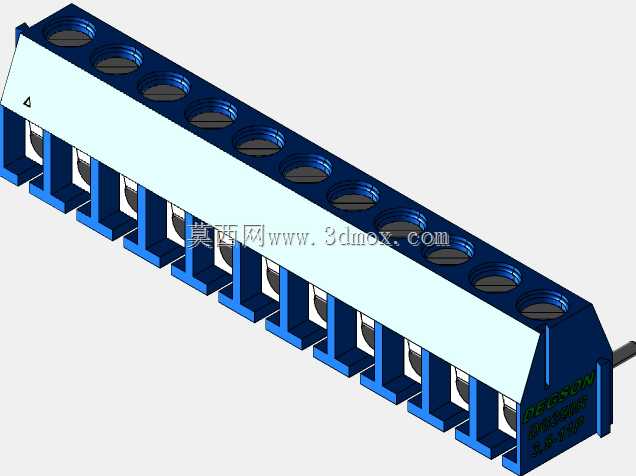

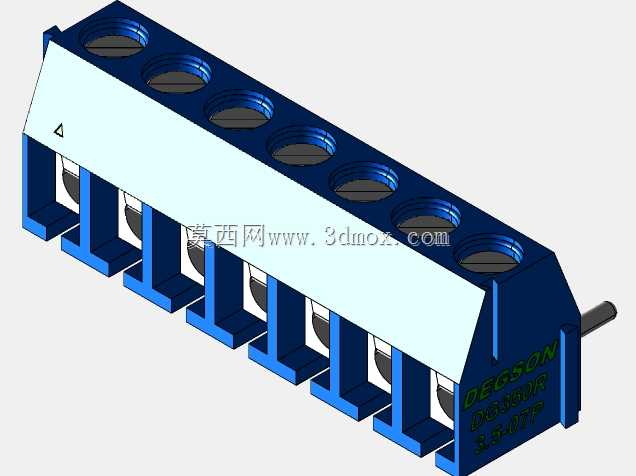

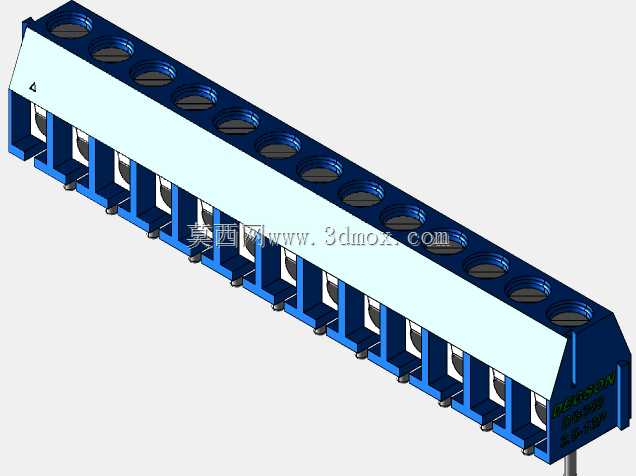

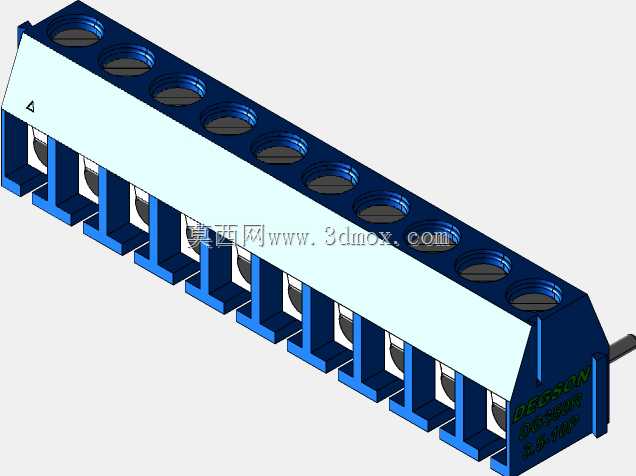

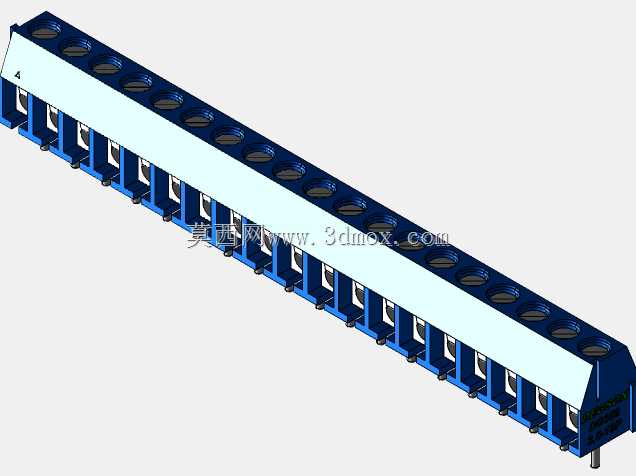

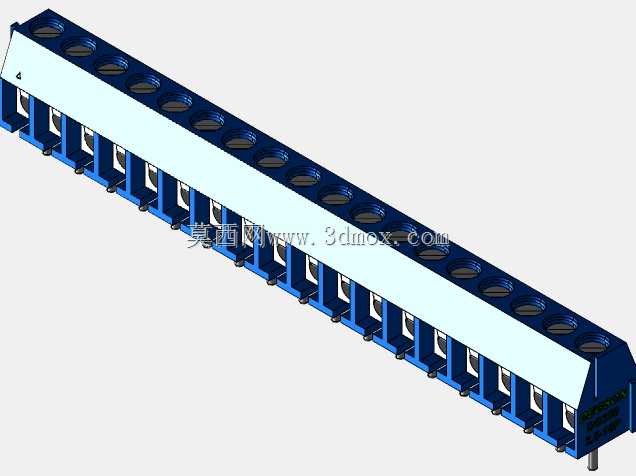

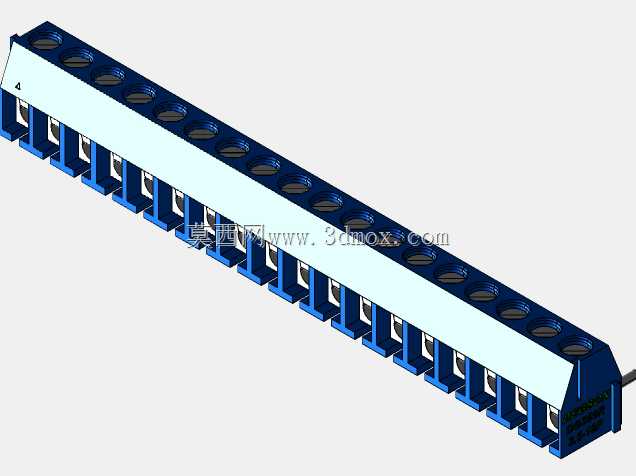

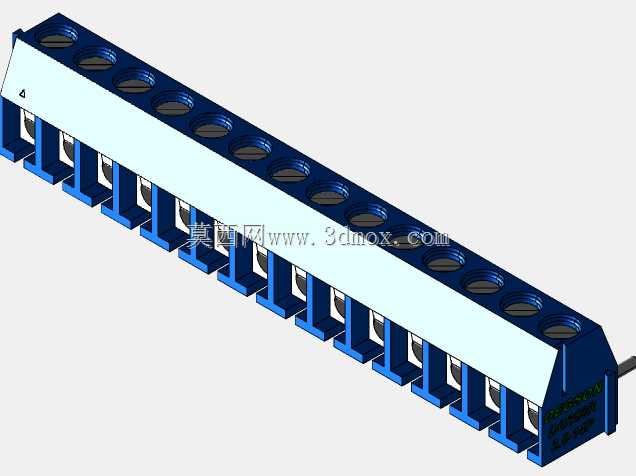

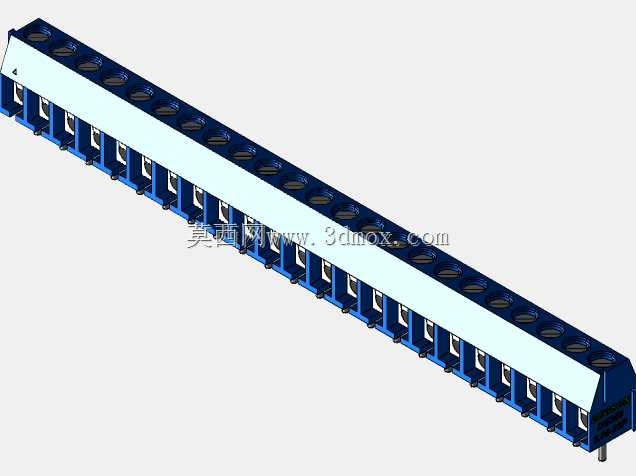

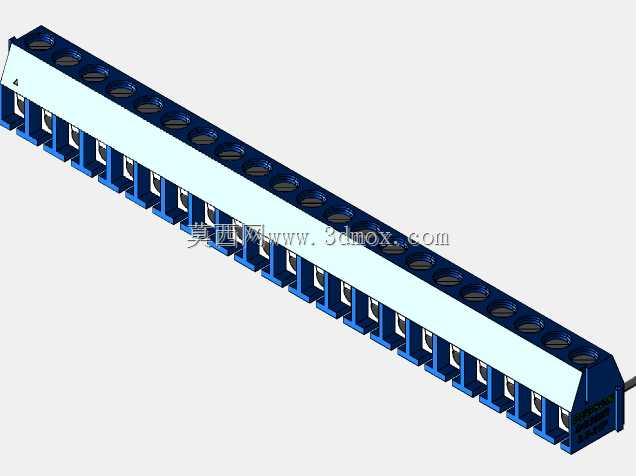

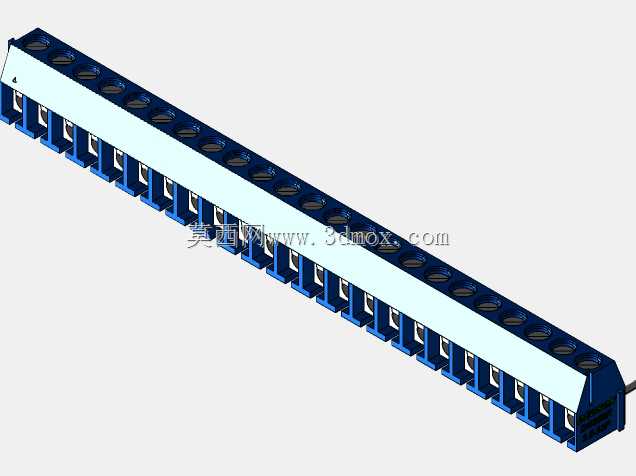

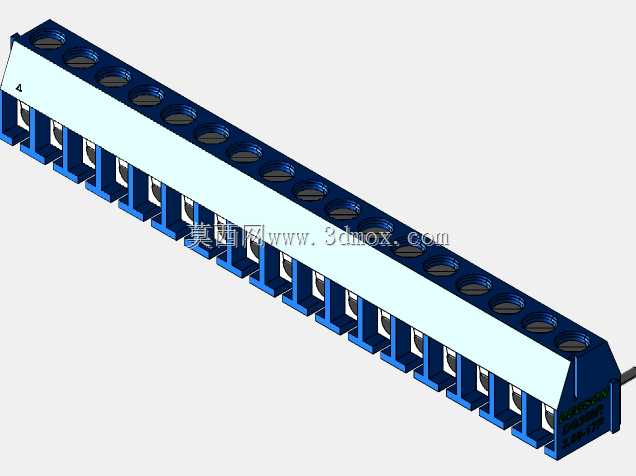

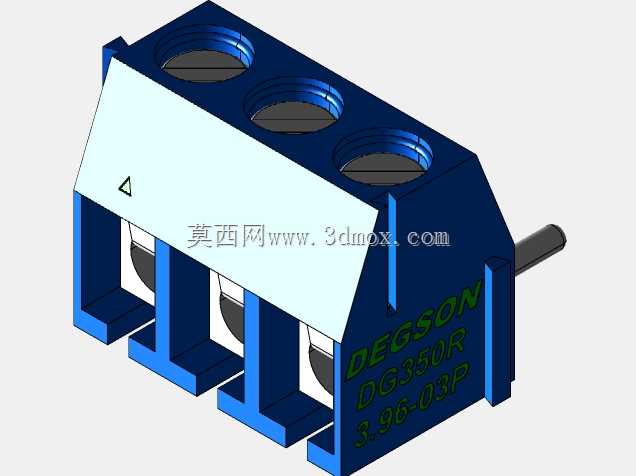

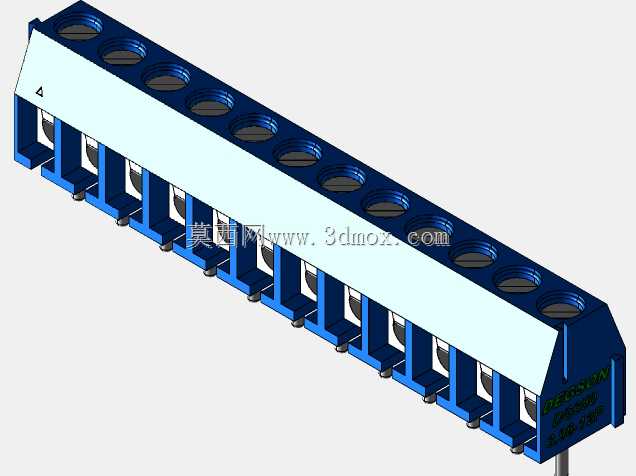

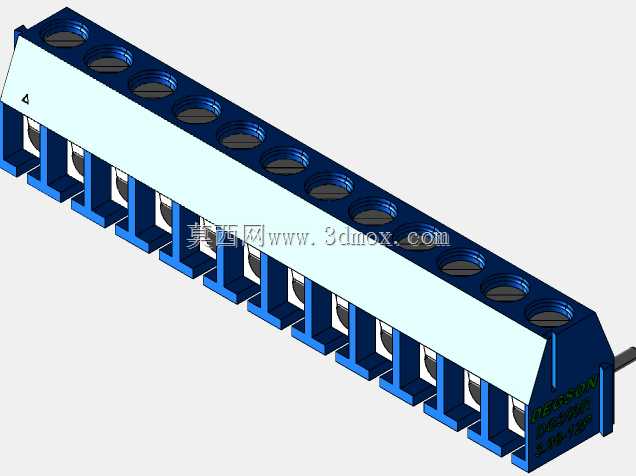

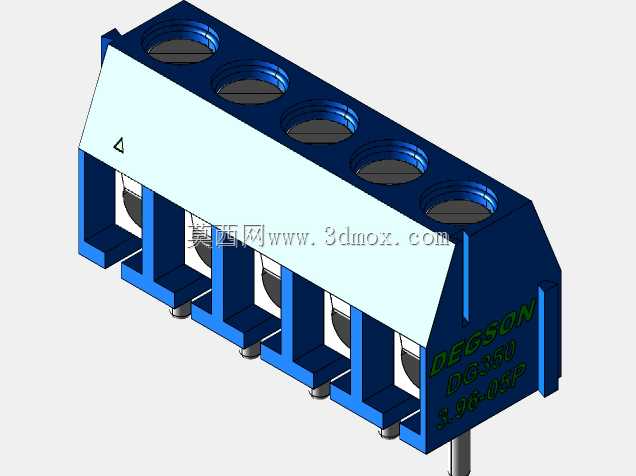

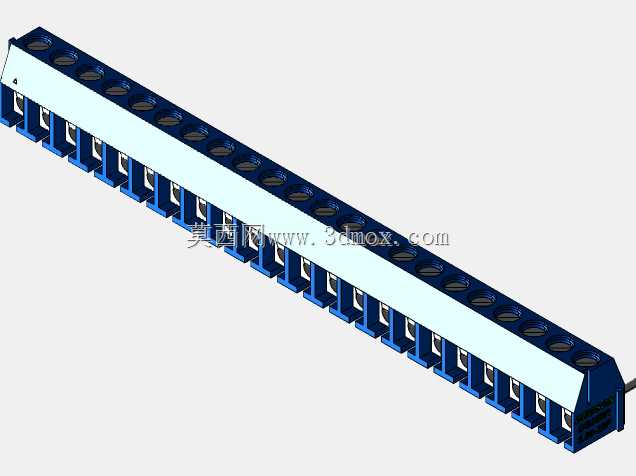

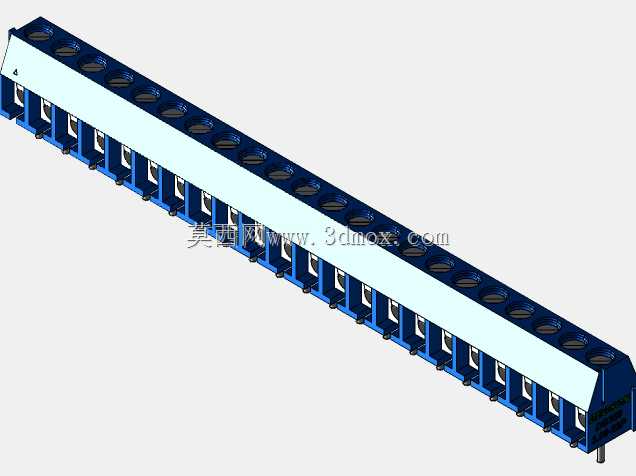

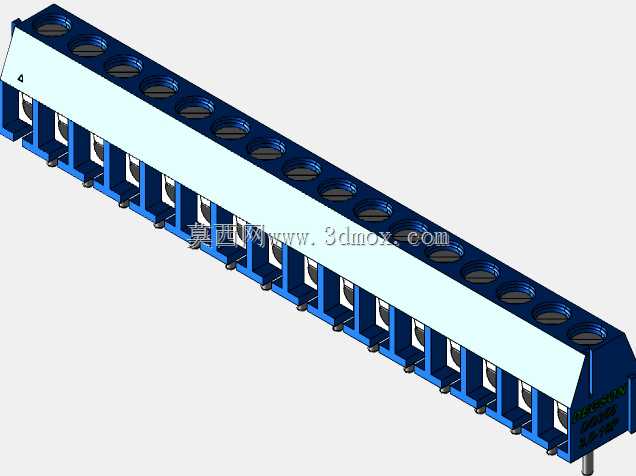

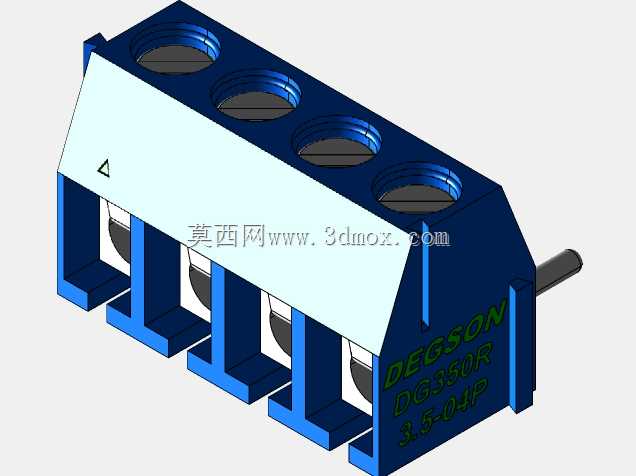

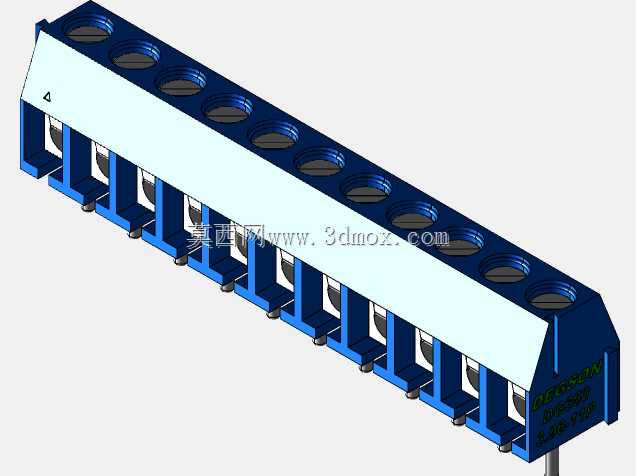

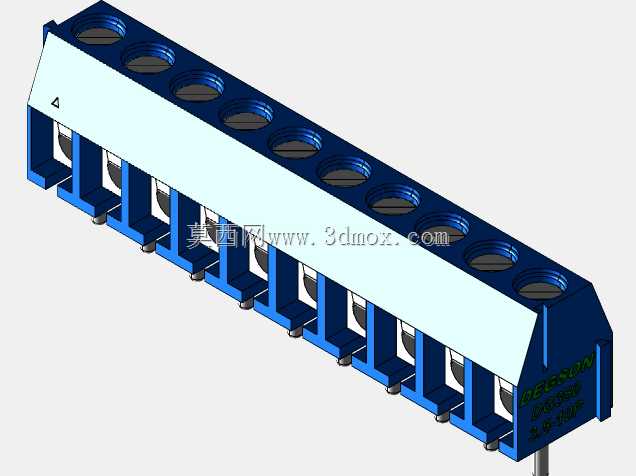

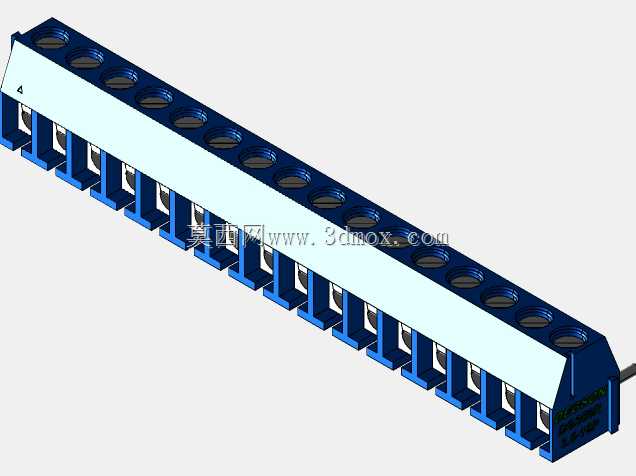

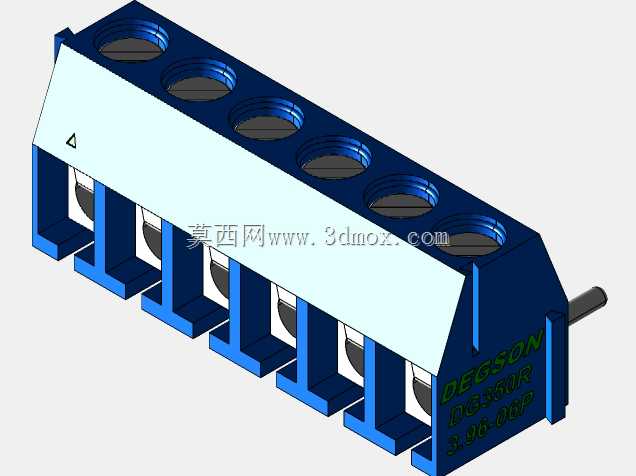

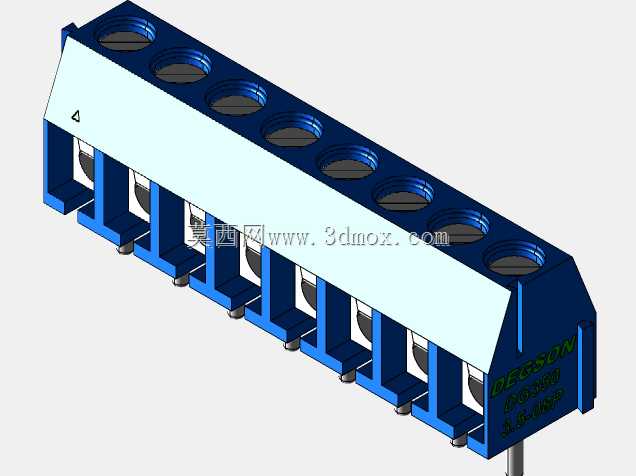

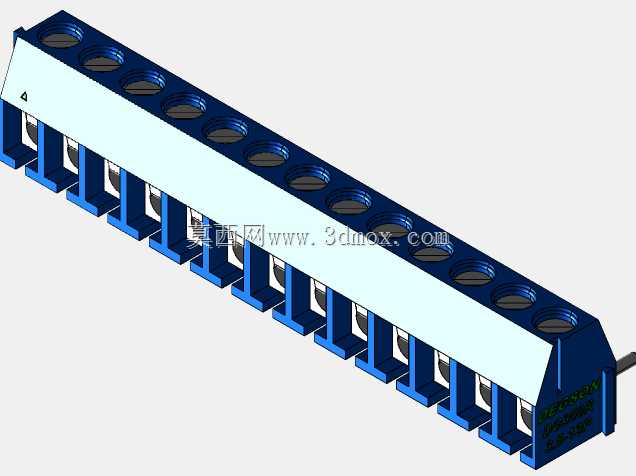

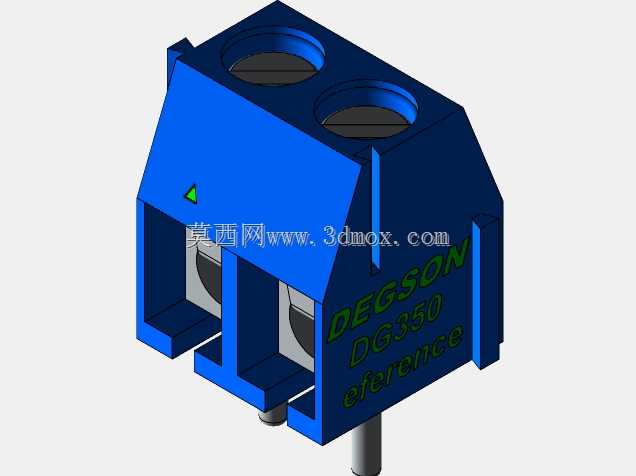

　　做三维建模或者结构选型时，除了要确认针距、位数对应的安装尺寸，还要注意端子上部的操作空间预留，要保证螺丝刀能垂直伸入螺钉孔完成锁紧操作，一般需要在端子上方预留至少15mm的操作空间，避免机箱盖板或者周边元件挡住操作路径。如果是多排端子并排布局，两排端子之间的间距要大于20mm，避免接线时互相干扰。另外这个系列的端子采用对称式结构设计，建模时可以先完成单个接线位的特征建模，再通过线性阵列快速生成不同位数的模型，能大幅提升结构设计阶段的建模效率，模型里预留的参数化特征，可以直接调整针距、引脚长度、位数参数，快速适配不同项目的选型需求，不需要每次重新从零开始建模。

　　在实际项目应用里，这类端子经常和插拔式端子、弹簧端子搭配使用，螺钉式端子因为连接可靠性更高、抗振动性能更好，更多用在不需要频繁拆装的电源输入、大功率信号输出位置，而需要频繁插拔维护的信号回路则会搭配其他类型的端子，在布局时要根据接线的维护频率合理排布不同端子的位置，把需要经常操作的端子放在靠近机箱走线口的位置，减少后期运维的接线难度。
