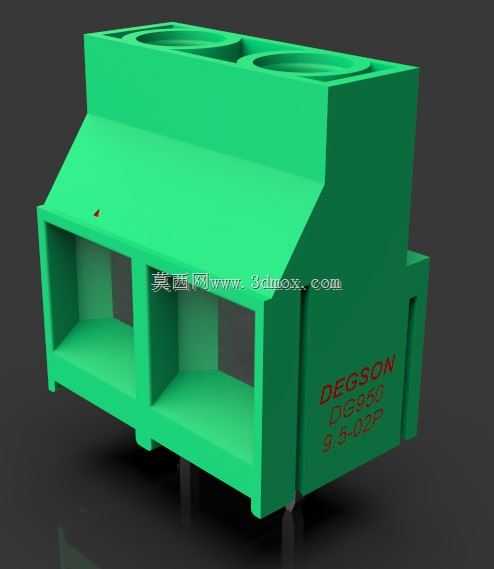

DEGSON9.5mm螺距螺钉式接线端子组件

　　在工业电气柜布线、工控设备内部接线、电源模块输出端接驳、大功率配电单元组装这类场景里，大电流导线的可靠连接一直是结构设计和电气选型绕不开的环节，这类9.5mm螺距的螺钉式接线组件，就是专门针对30A级别载流需求开发的连接部件，区别于小间距的信号端子，它的结构强度、压线接触面积、绝缘耐受等级都做了针对性强化，适配1.5-4平方毫米的多股或单股硬导线，能覆盖绝大多数工业控制、配电、电源转换场景的导线接驳需求。从实际安装场景来看，这类接线组件采用直插式PCB焊针固定，焊针间距严格匹配9.5mm的孔位设计，安装时只需要在PCB板上对应位置钻出匹配孔径的安装孔，将端子底部的焊针对应插入后过波峰焊即可完成固定，不需要额外的固定卡扣或者螺丝锁紧，

　　安装效率远高于轨道式端子，非常适合批量生产的一体化电源板、驱动板、工控主板使用。它的绝缘基座采用绿色工程塑料注塑成型，材料具备足够的阻燃等级和耐温性能，能在常规工业设备的工作温度区间内保持结构强度，不会因为长期发热出现绝缘变形、螺钉孔位滑牙的问题，相邻接线位之间的绝缘隔栏高度足够，能避免大电流工况下不同极之间的飞弧、爬电风险，满足300V电压等级的绝缘安全要求。压线结构采用经典的螺钉压紧式设计，导线剥除合适长度的绝缘层后插入接线孔，拧紧顶部的压紧螺钉即可完成导线固定，螺钉底部的压片会均匀压在导线线芯上，不会因为螺钉直接顶伤多股线芯造成断股，长期使用下也能保持稳定的接触压力，避免因为设备振动、温度循环出现接线松动、

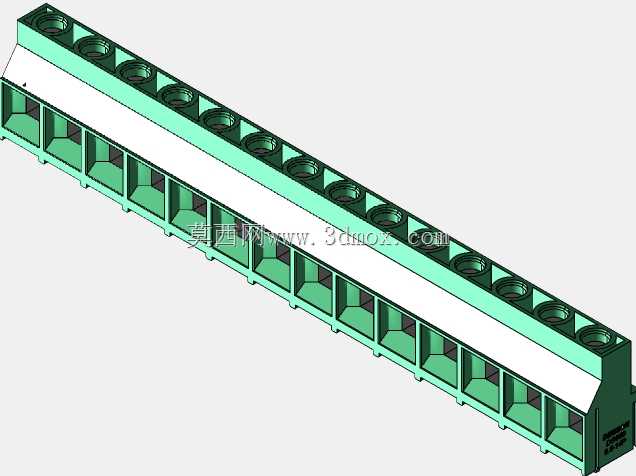

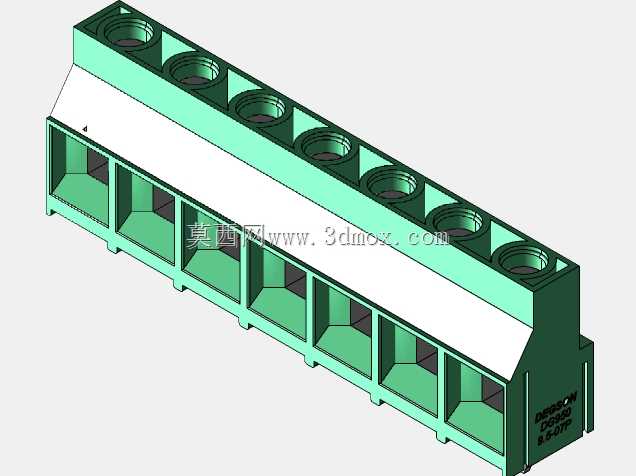

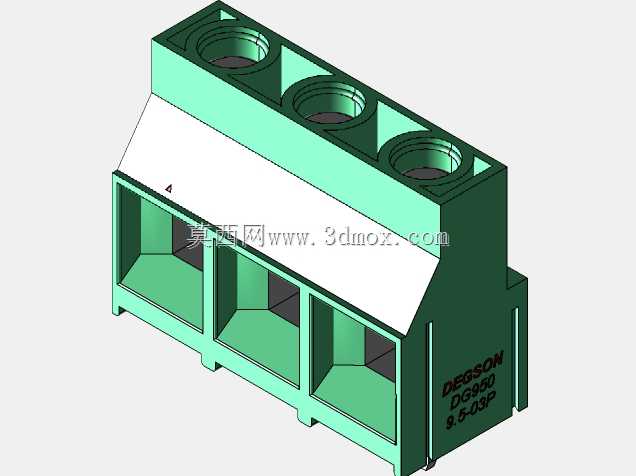

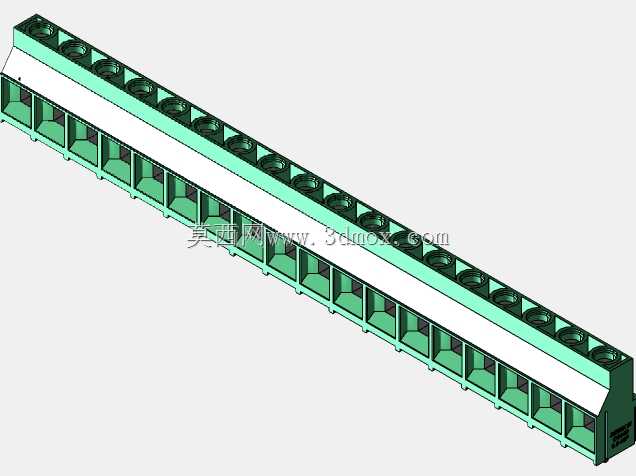

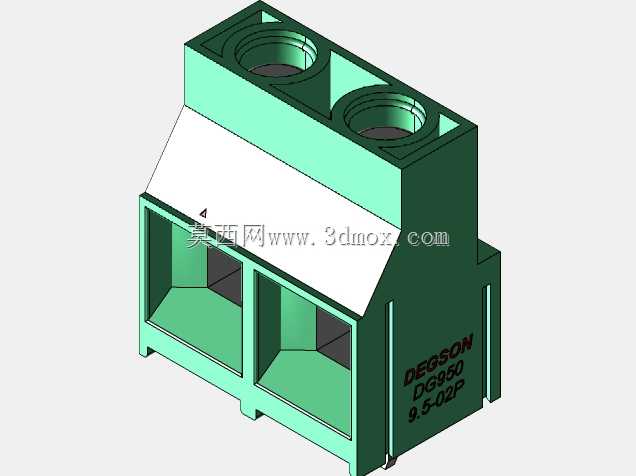

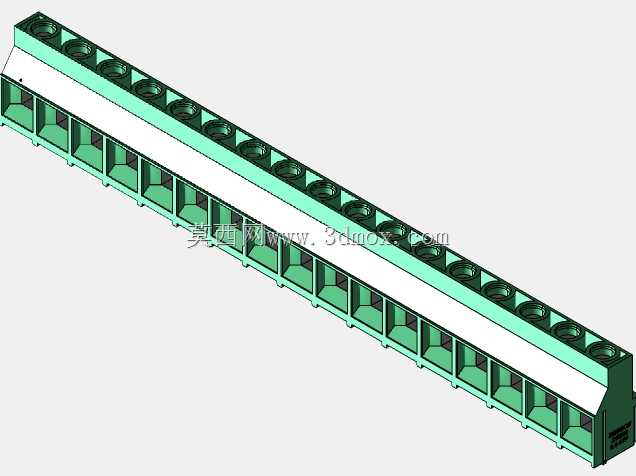

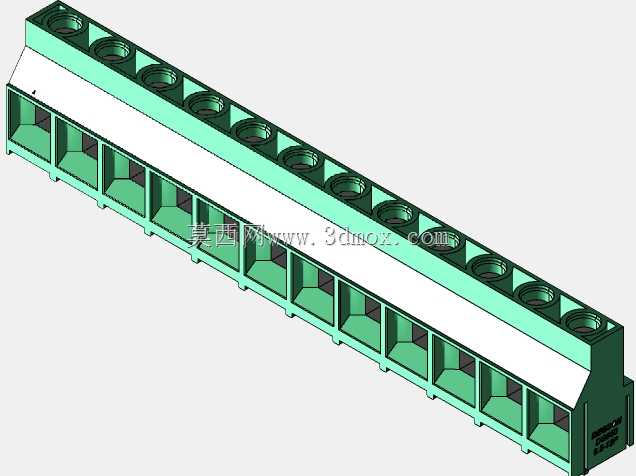

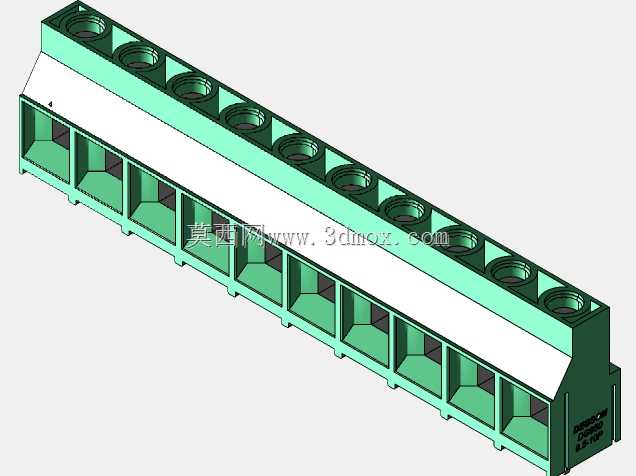

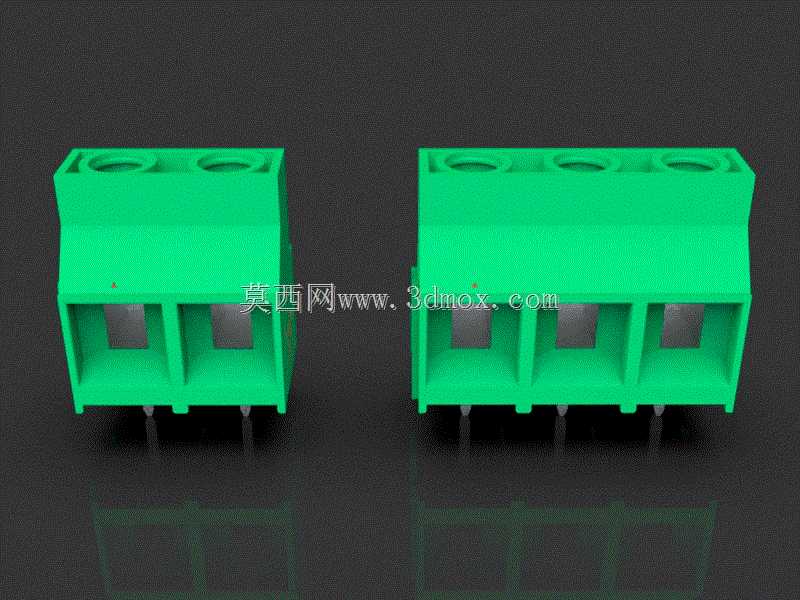

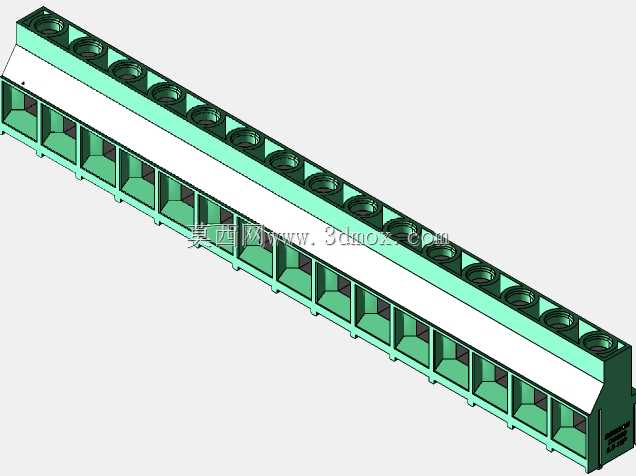

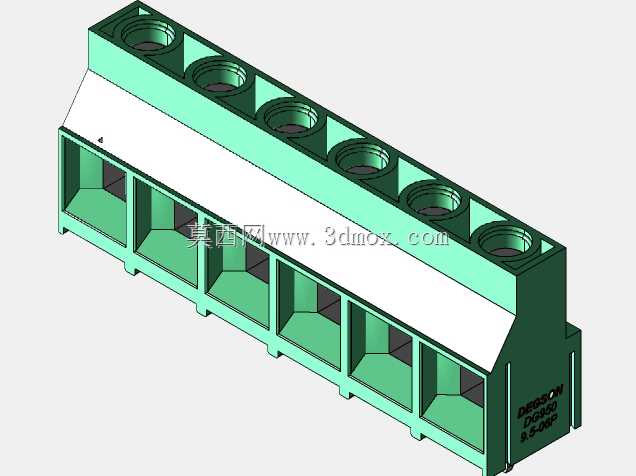

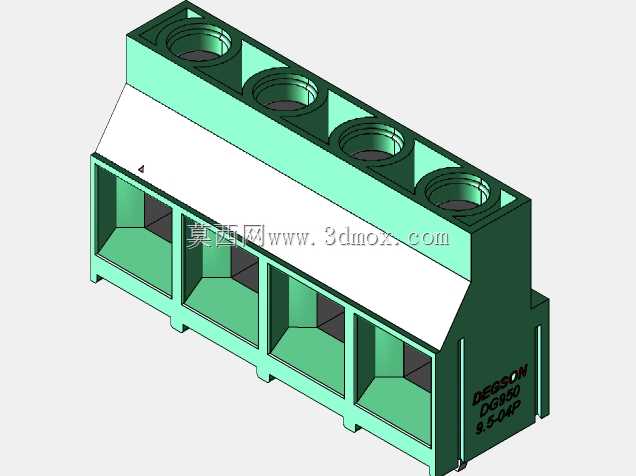

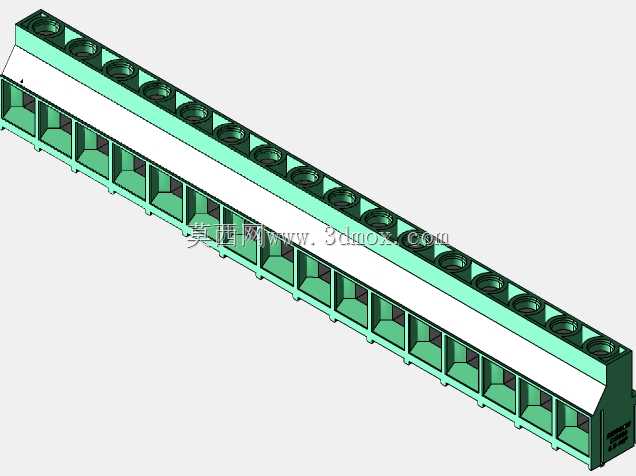

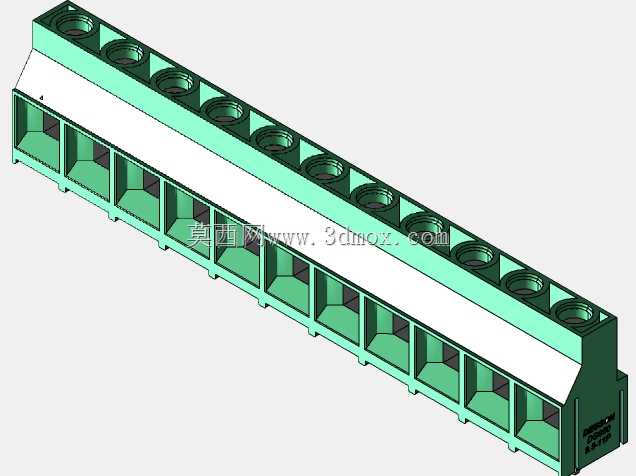

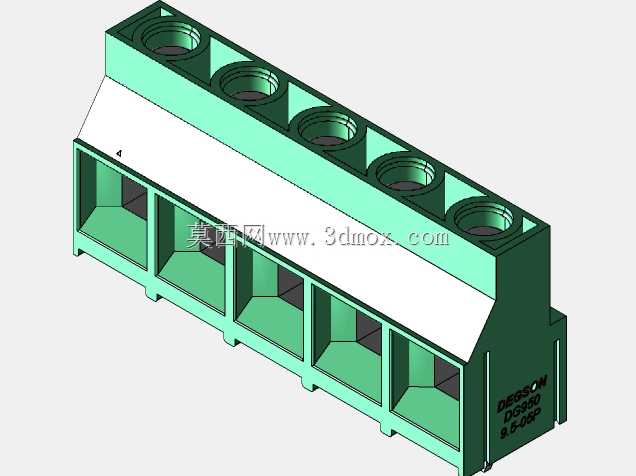

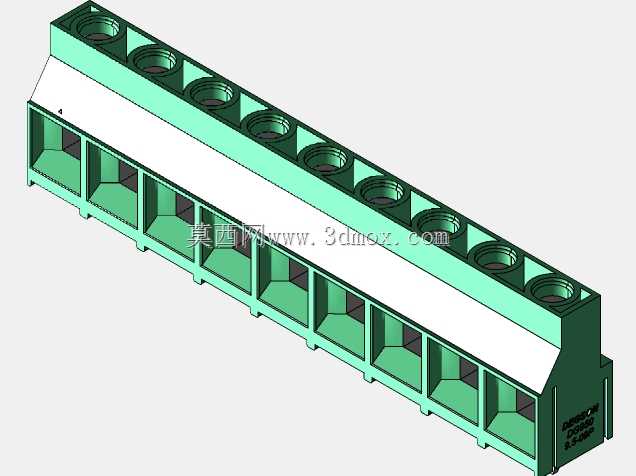

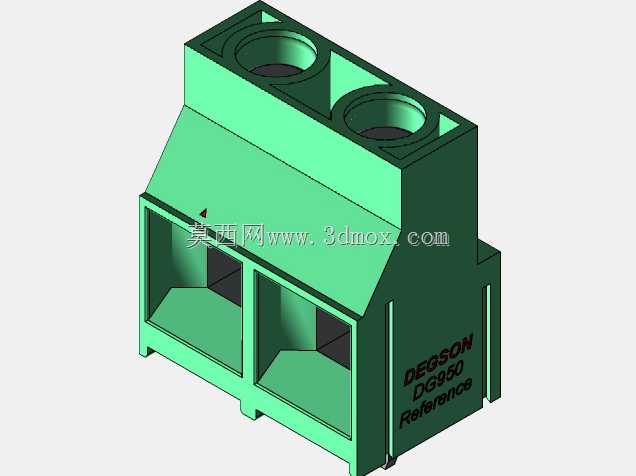

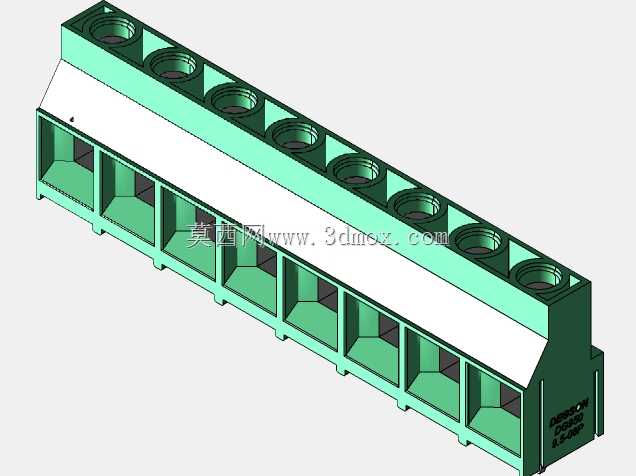

　　接触电阻变大发热的问题。从设计适配性来看，这个组件覆盖了2位、3位等不同极数的规格，结构设计上做了参数化调整的预留，设计人员在进行不同项目的端子选型适配时，可以根据实际需要的极数快速调整模型长度，不需要重新绘制基座、焊针、压线螺钉的细节结构，只需要调整对应的阵列参数就能生成对应极数的端子模型，大幅缩短结构设计阶段的零件建模周期。在进行设备结构布局时，这类端子的安装边界需要预留足够的操作空间，端子顶部要留出螺丝刀操作的垂直空间，接线侧要留出导线弯曲的走线空间，不能紧贴机柜内壁或者其他高大元器件布置，避免后期接线维护时无法操作螺丝刀拧紧螺钉；焊针伸出PCB板的长度要匹配PCB板厚，过波峰焊时焊锡能充分浸润焊针，保证焊盘的焊接强度，

　　避免大电流通过时焊盘发热脱焊。实际使用中，这类端子的压线扭矩需要控制在合理范围，扭矩过大会压断线芯或者顶裂塑料基座，扭矩不足则会导致接触不良，常规4平方毫米导线的压紧扭矩控制在0.5-0.8N·m即可保证可靠连接，多股软线接线时建议加装冷压端子后再插入压紧，能进一步提升连接可靠性，避免长期使用后线芯氧化松脱。不同于弹簧式接线端子，这种螺钉式端子的连接可靠性更高，抗振动性能更好，在有一定振动的工业设备、移动配电装置场景下也能保持稳定的连接，不会因为长期振动出现弹簧疲劳松脱的问题，是大电流PCB接线场景下性价比极高的连接方案。建模过程中，基座的脱模斜度、螺钉孔的加强筋、焊针的定位凸台这些细节都做了还原，能直接用于结构装配干涉检查、PCB孔位匹配设计，不需要设计人员再去核对实物尺寸调整模型，导入装配体后就能直接进行布局，检查端子和周边元器件的安全间隙，提前规避生产组装时的干涉问题。
