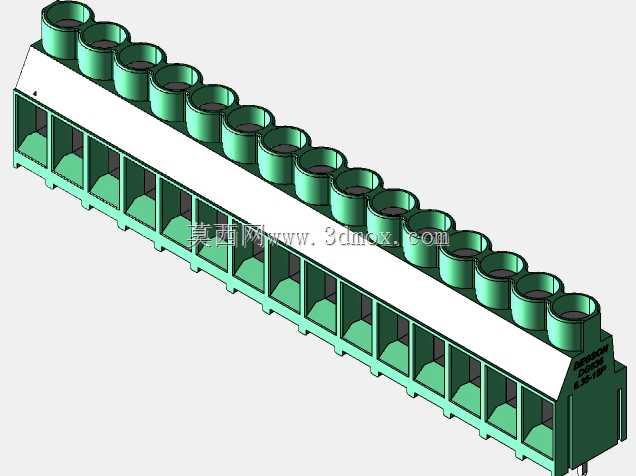

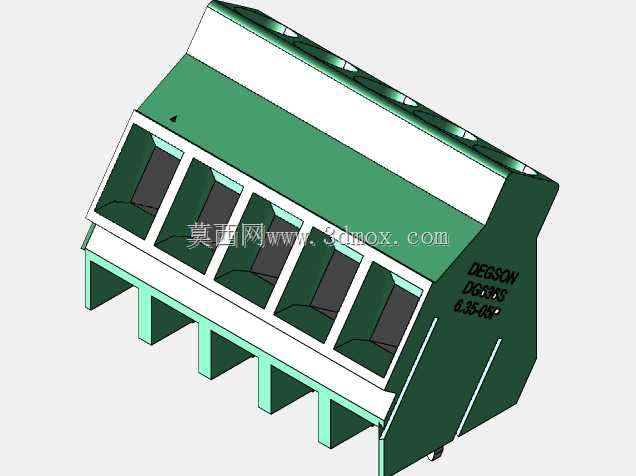

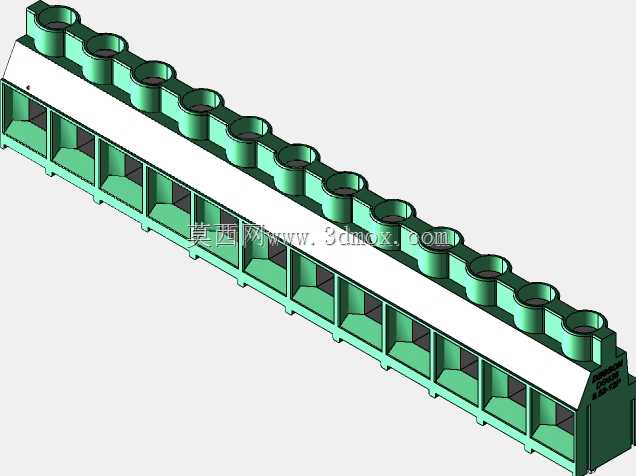

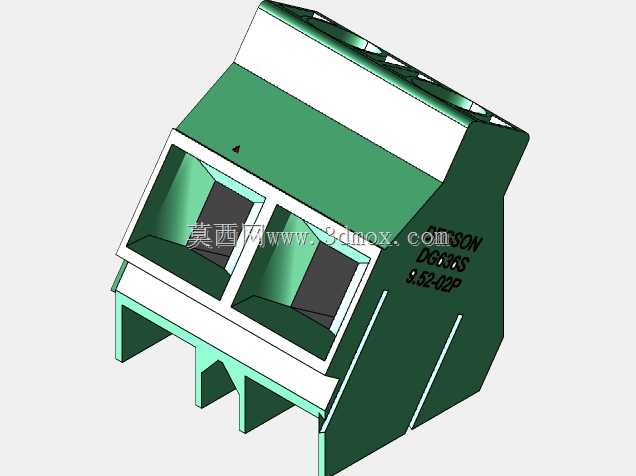

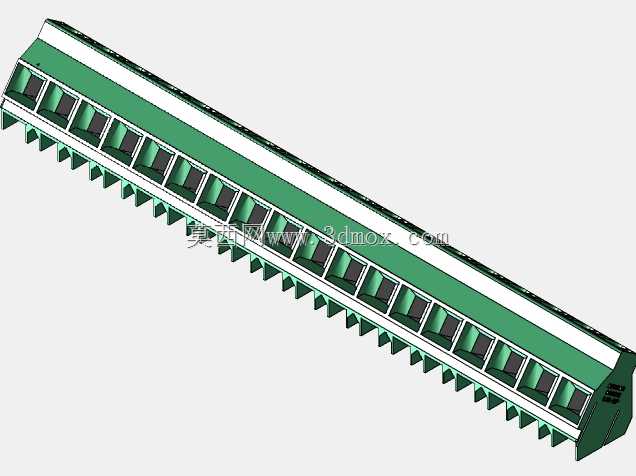

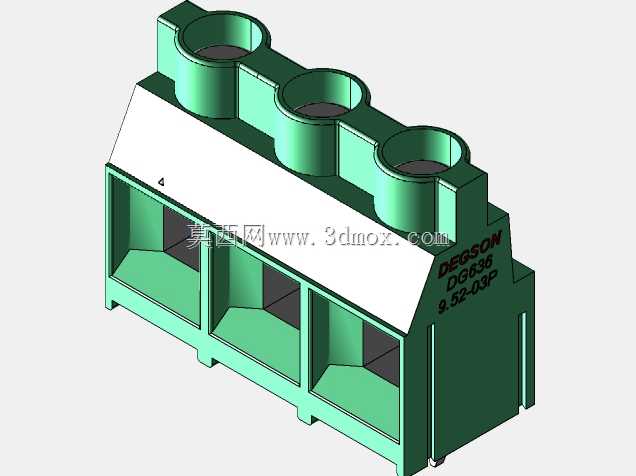

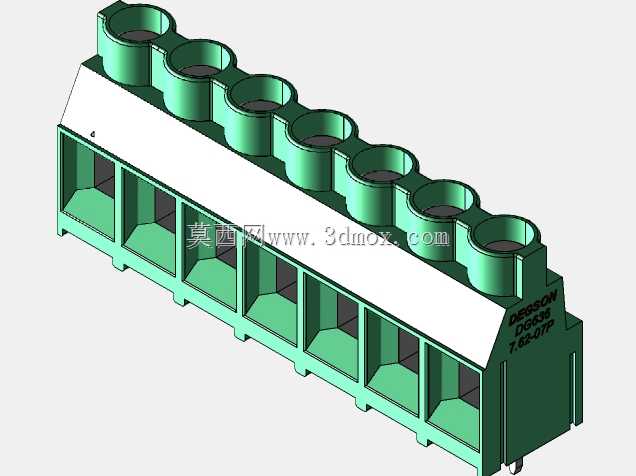

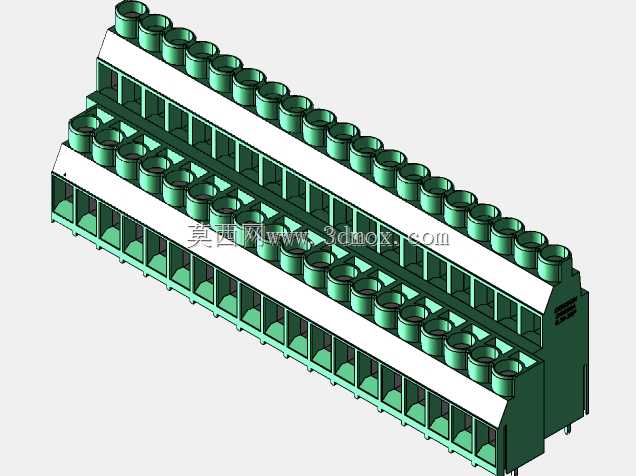

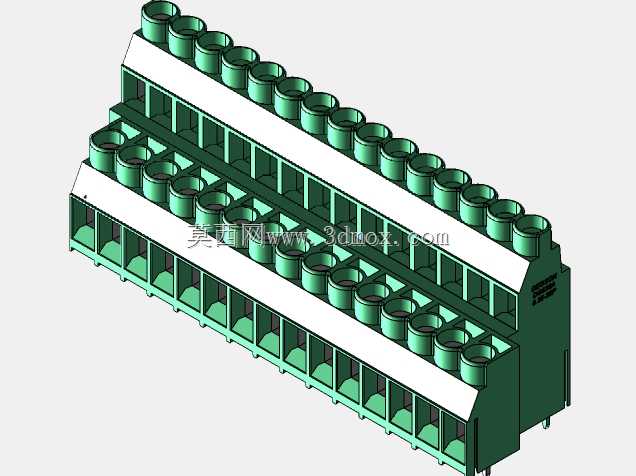

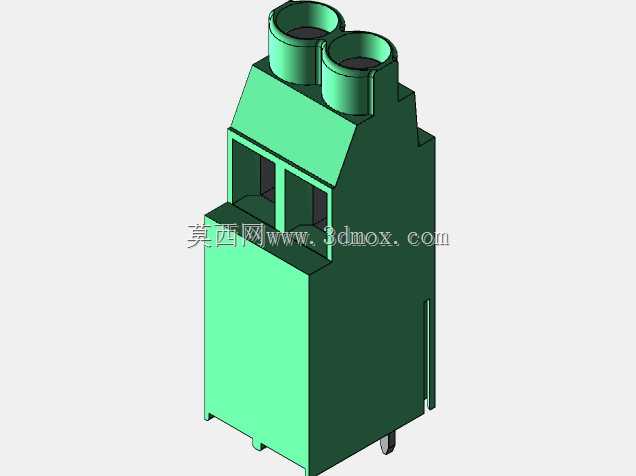

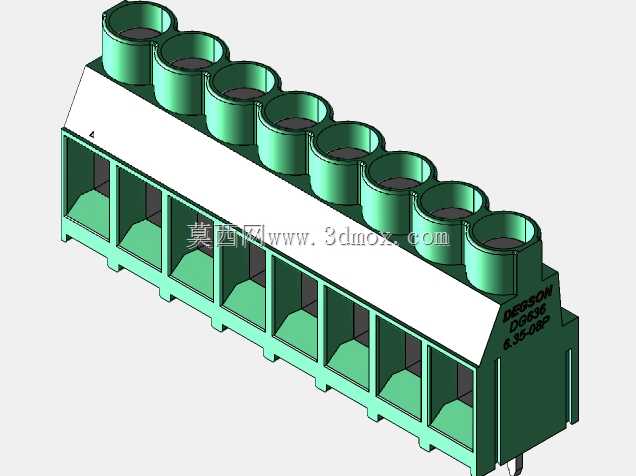

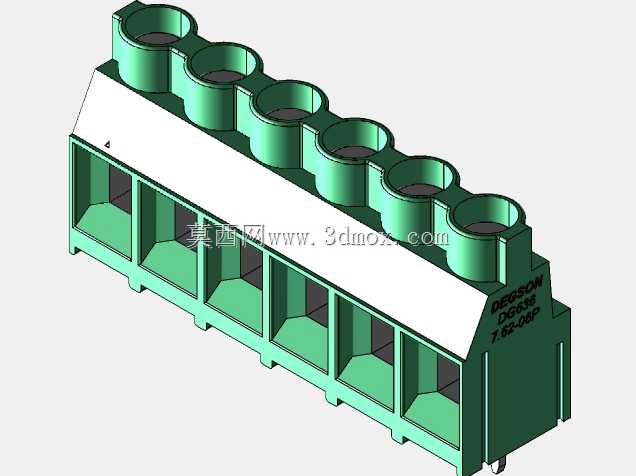

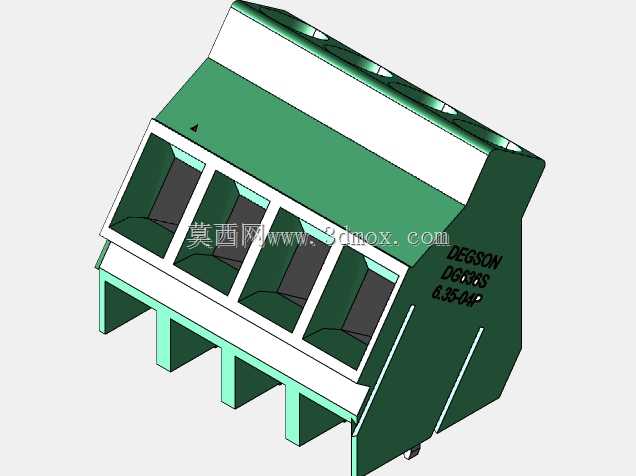

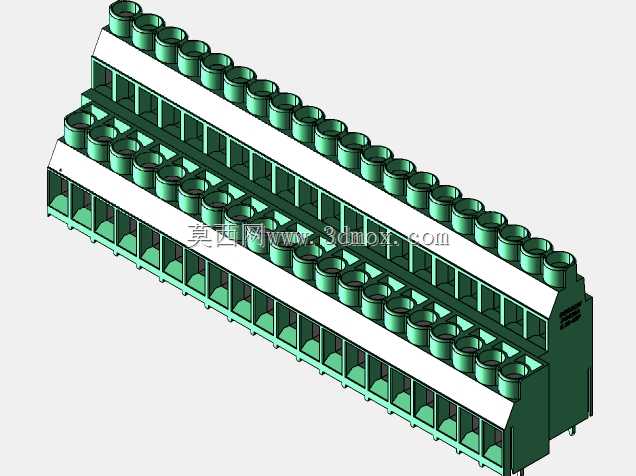

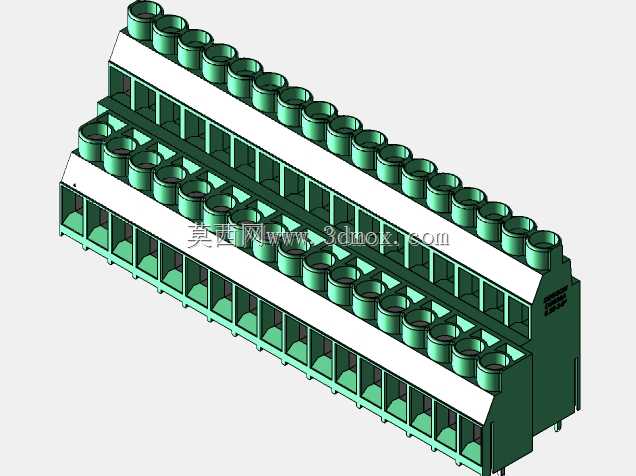

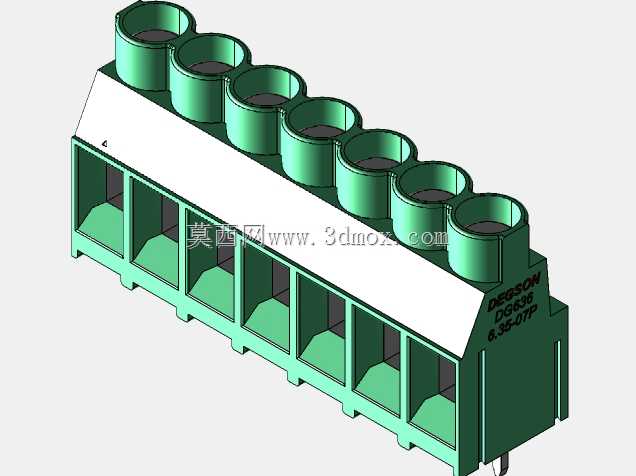

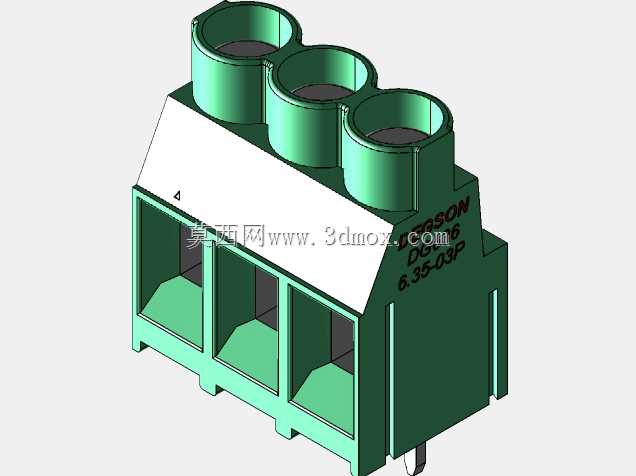

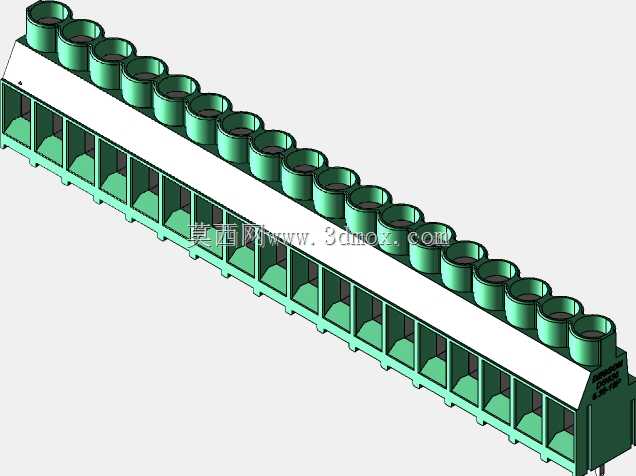

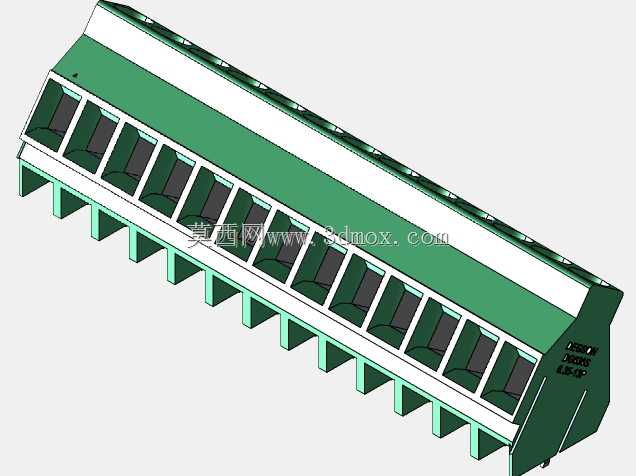

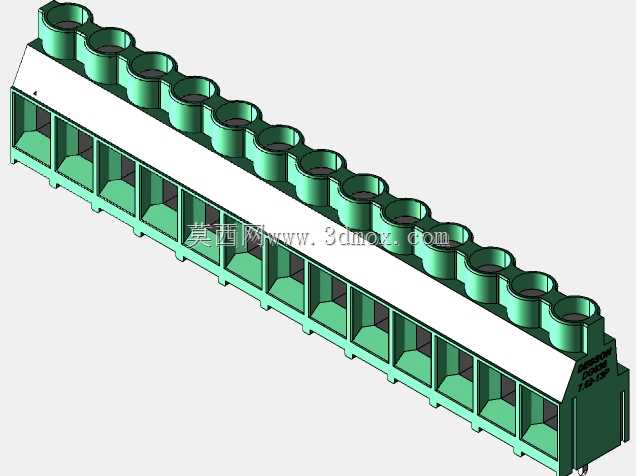

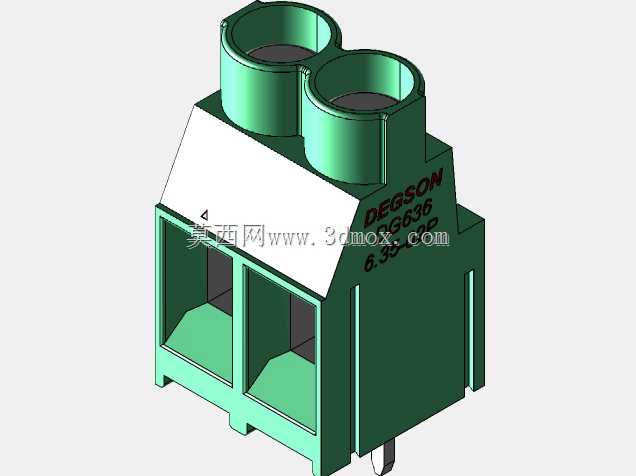

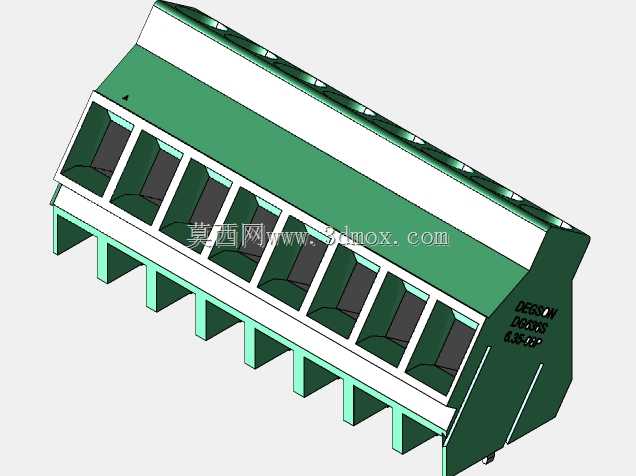

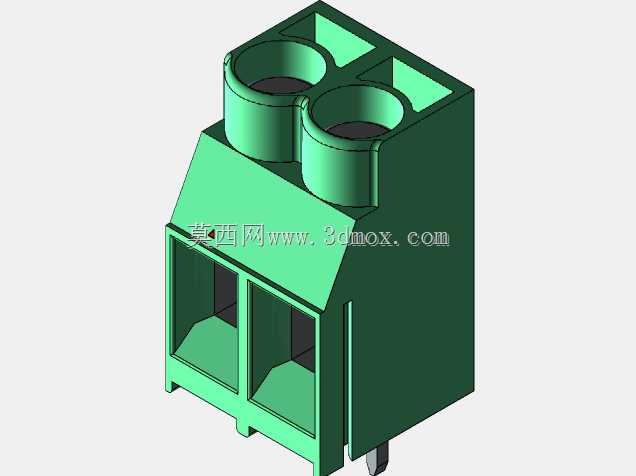

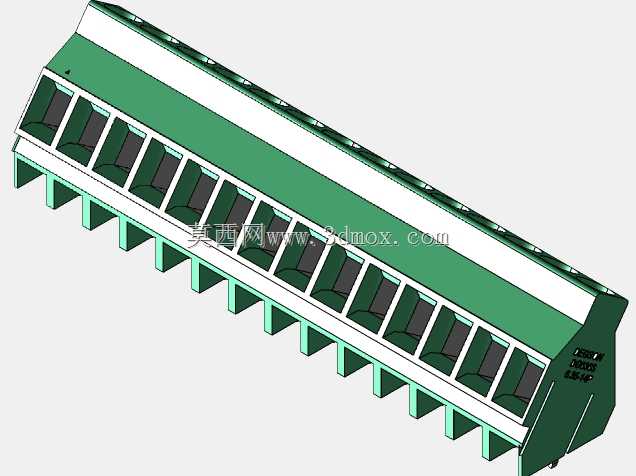

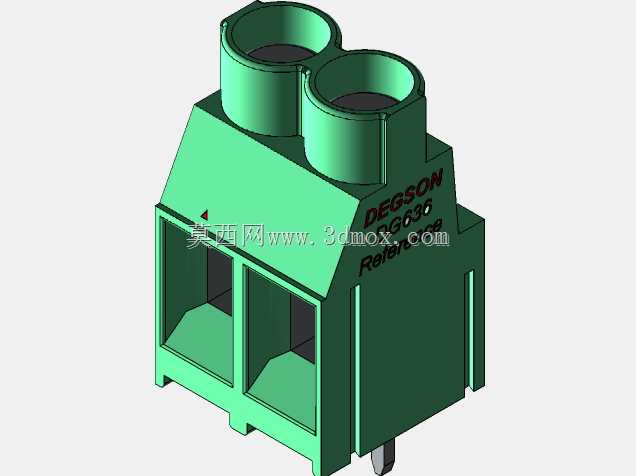

DEGSON螺距接线盒组三维结构设计

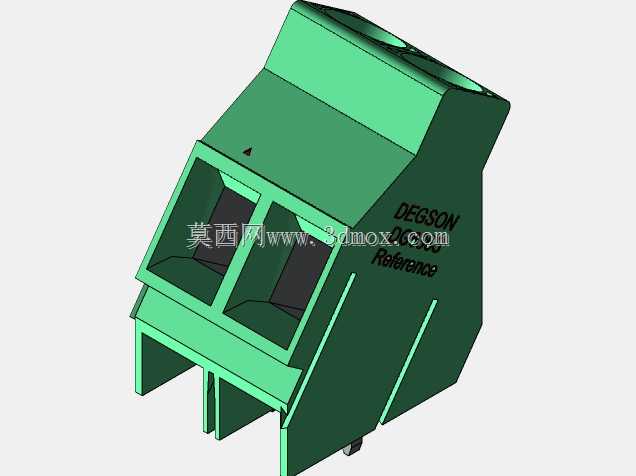

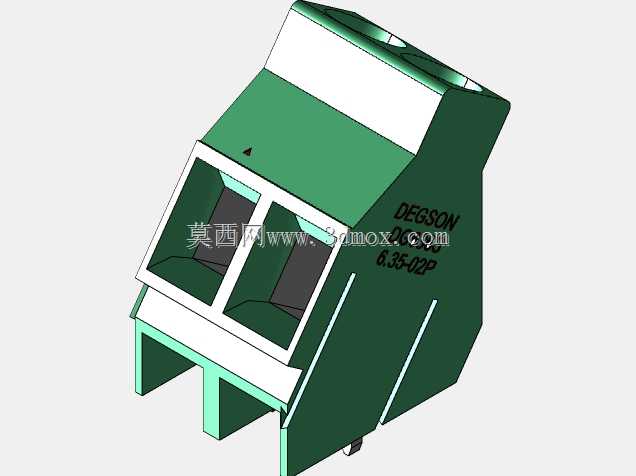

　　在工业电控柜布线、小型设备内部电气互联、PCB板外接线路转接这类场景里，接线端子组件是决定线路连接可靠性、后期维护便捷度的核心基础零件，很多现场出现的线路松脱、接触不良、绝缘失效问题，追根溯源都和端子选型、安装匹配度不足直接相关。这款螺距接线盒组的设计，首先围绕不同线径导线的压接可靠性做了结构优化，适配常规工业场景里常用的多股铜芯导线，压接区域的空间预留足够容纳剥线后的线芯，不会出现线芯外露、压接时压断铜丝的问题，倾斜式的接线操作面设计，能让操作人员在柜内布线、设备内部组装时，不用刻意歪头找螺丝位置，螺丝刀的操作空间足够，哪怕是相邻端子密集排布的状态下，也不会出现螺丝刀误碰相邻端子造成短路的风险。

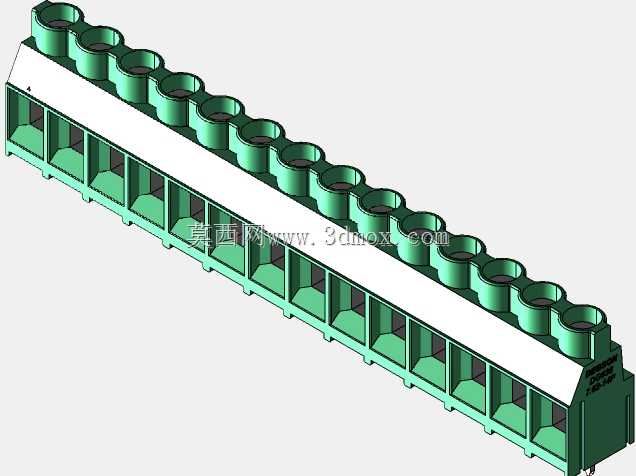

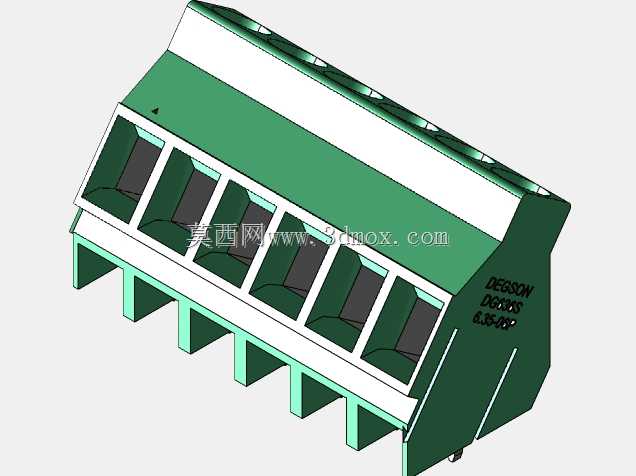

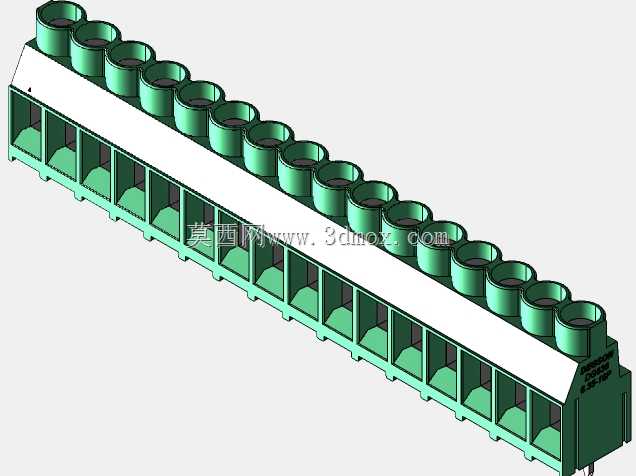

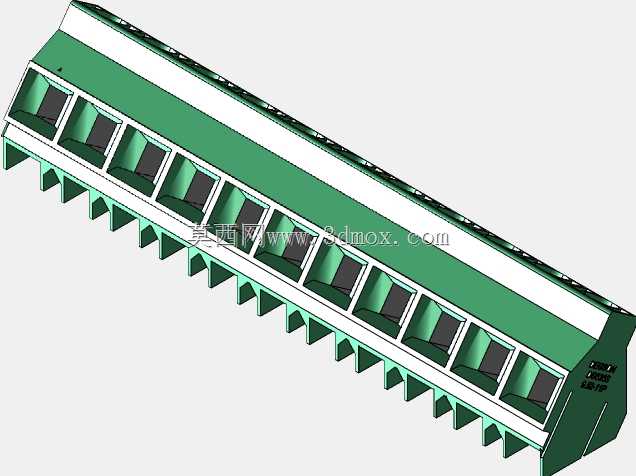

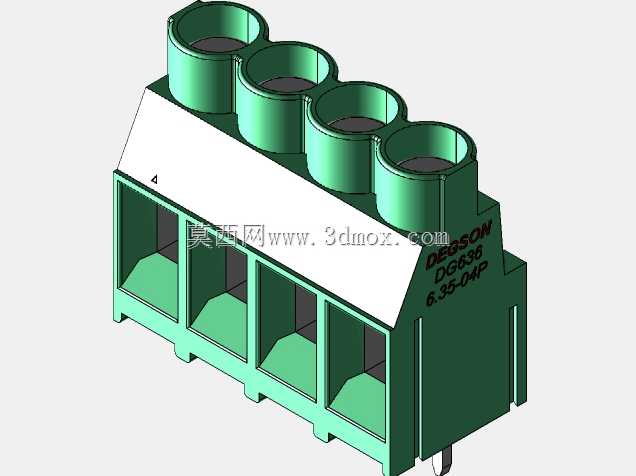

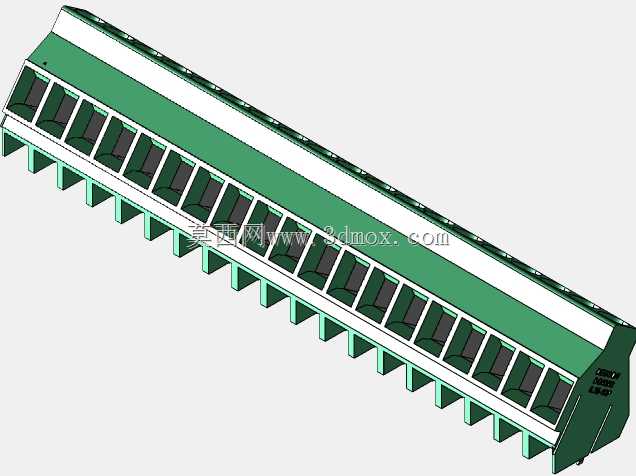

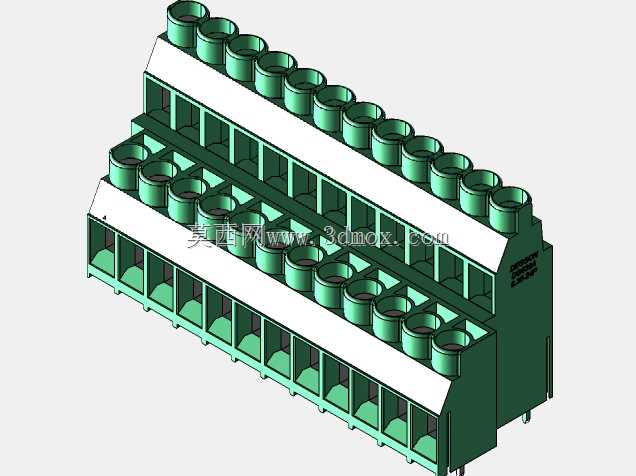

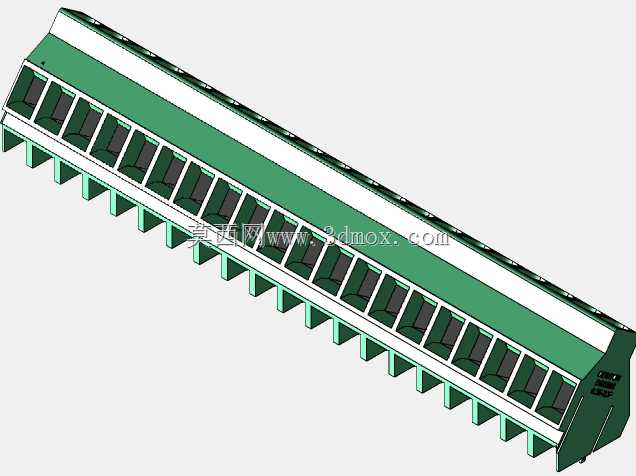

　　从结构设计思路来看，这款接线盒组采用了模块化的参数化设计逻辑，不同针位、不同螺距的型号共用基础的壳体结构、压接组件结构，只需要调整对应间距参数就能衍生出适配不同安装空间、不同回路数量的型号，不用重新开模做全套结构验证，能大幅降低生产端的模具成本，也能让选型的工程师根据自己的线路回路数、安装空间余量灵活选对应规格，不用为了凑回路数选多余针位的型号造成成本浪费，也不会因为针位不够不得不额外拼接端子造成安装空间的冗余占用。壳体的卡扣结构做了导向斜面设计，安装到导轨或者PCB板上时，不需要额外施加很大的按压力就能卡入到位，拆卸的时候用一字螺丝刀撬动卡扣解锁位就能轻松取下，不会出现硬撬导致壳体断裂、卡扣崩飞的问题，现场维护更换的效率能提升不少。

　　外形尺寸与安装边界的设计上，这款接线盒组充分考虑了工业场景里的安装空间限制，壳体的侧壁做了加强筋结构，在保证整体结构强度、满足抗冲击、抗振动要求的前提下，尽可能压缩了非功能区域的壁厚，整体的安装占用宽度、高度都控制在合理范围内，相邻端子并排安装时，壳体之间的贴合面平整，不会出现缝隙过大导致积灰、或者拼接错位导致安装卡滞的问题。接线位的标识区域做了内凹设计，后期粘贴线号标识或者激光打标时，标识不会因为长期摩擦、积灰污染变得模糊不清，运维人员排查线路时能快速对应线号，不用逐根捋线找回路。底部的定位结构同时兼容导轨安装和螺丝固定两种安装方式，不管是在电控柜的标准DIN导轨上安装，还是直接在设备的绝缘安装板上打螺丝固定，都能保证安装后的稳固性，在设备运行产生持续振动的场景下，也不会出现端子移位、接线松脱的问题。

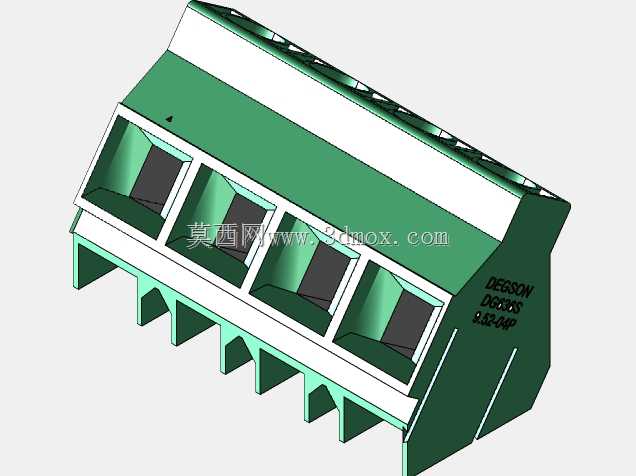

　　从实际使用的功能特性来看，这款接线盒组的绝缘壳体选用的是耐温范围适配工业场景的工程塑料，在设备长期运行产生温升、或者周边环境温度出现波动的情况下，壳体不会出现变形、脆裂的问题，绝缘性能始终能满足电气安全要求，压接组件的导电部分做了防氧化处理，长期使用不会因为氧化导致接触电阻变大、接线位发热的问题，额定的载流能力能覆盖常规工业控制回路、小功率动力回路的接线需求，不用额外担心过载发热的风险。不同螺距的型号分别对应不同的耐压、载流场景，小螺距的型号适合信号回路、低电压控制回路的密集布线，大螺距的型号适合电流稍大的动力回路接线，选型时可以根据回路的电压、电流参数灵活匹配，不用跨系列选不同结构的端子，能减少备件的种类，降低运维的备件储备成本。

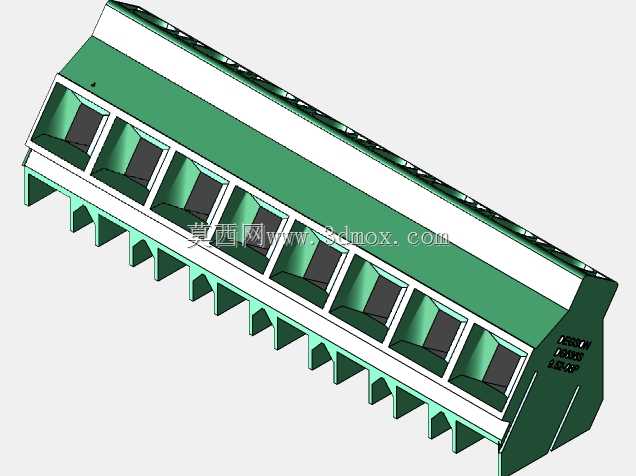

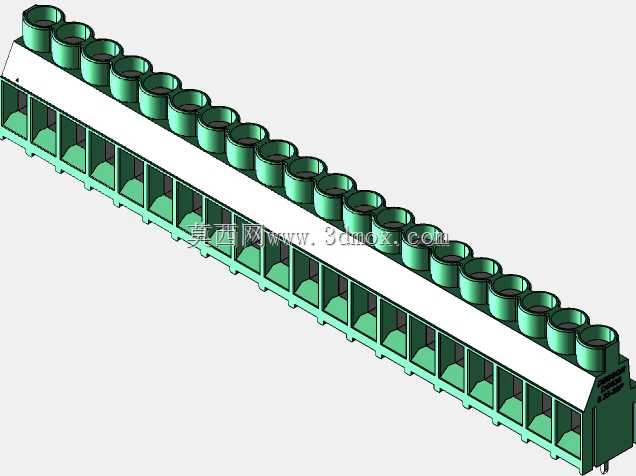

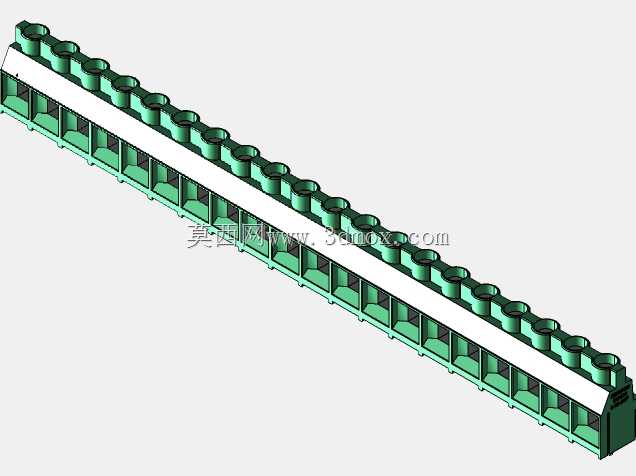

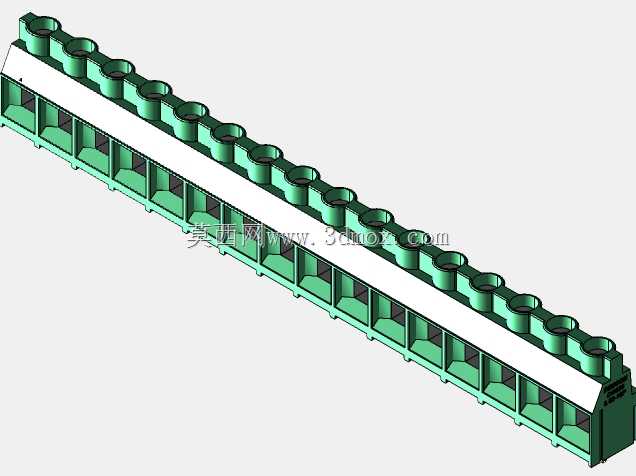

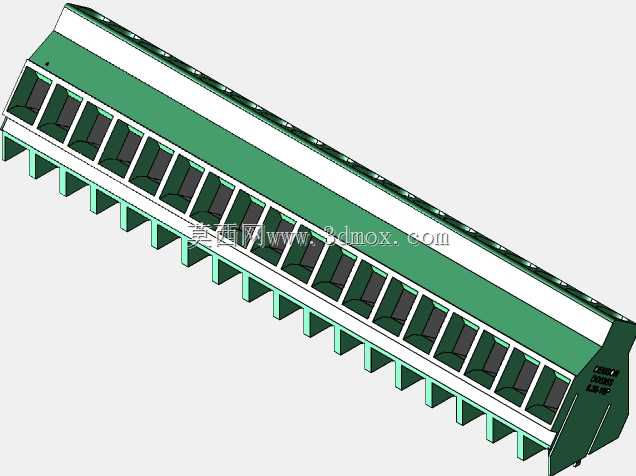

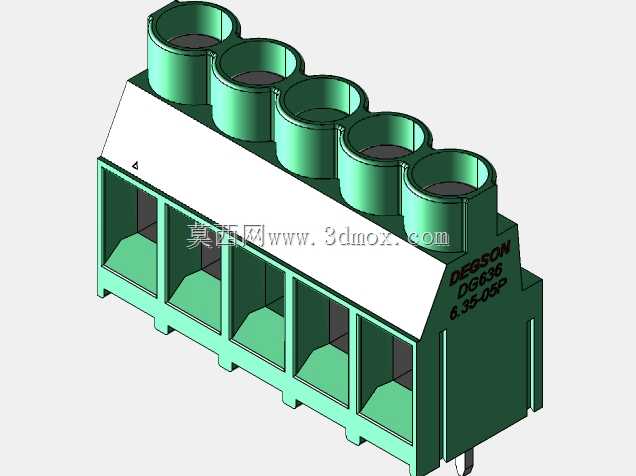

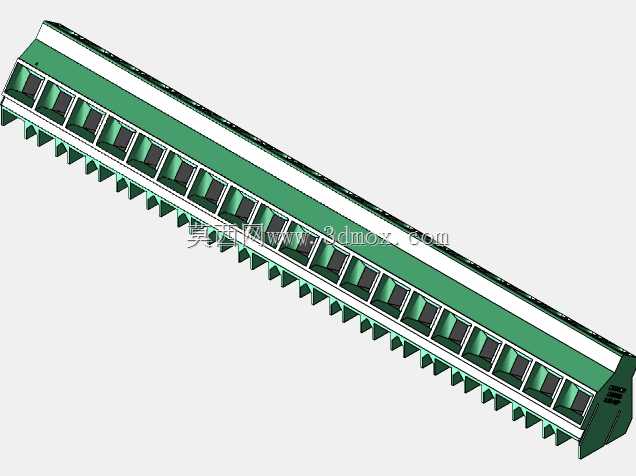

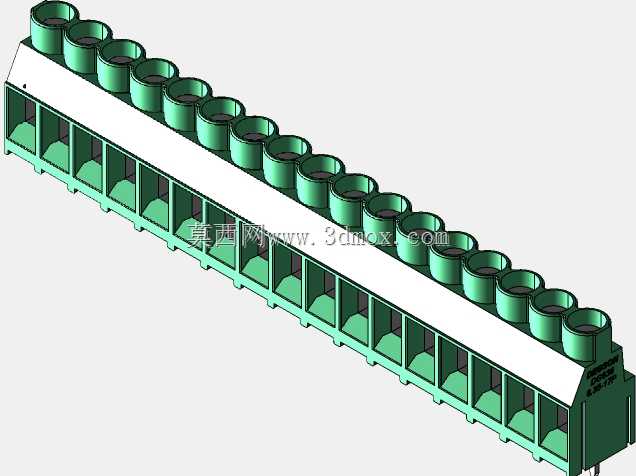

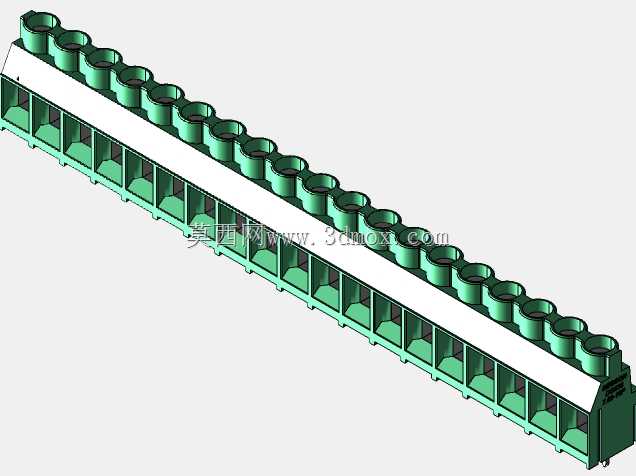

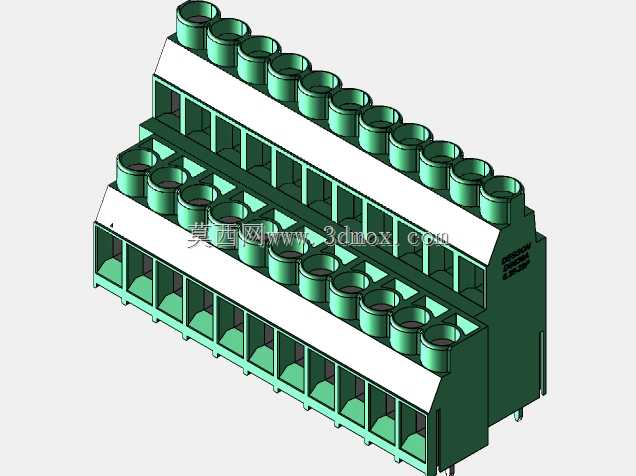

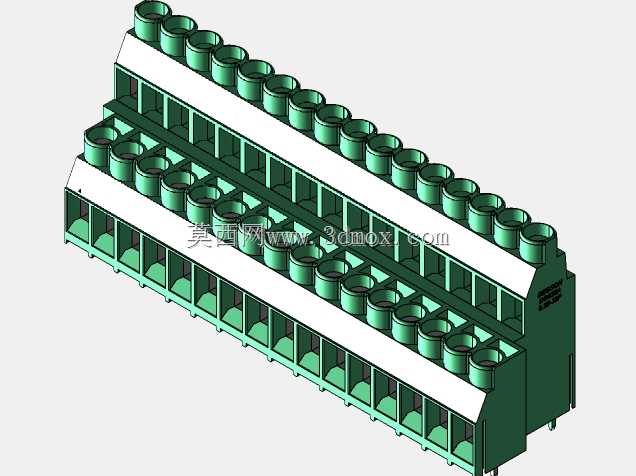

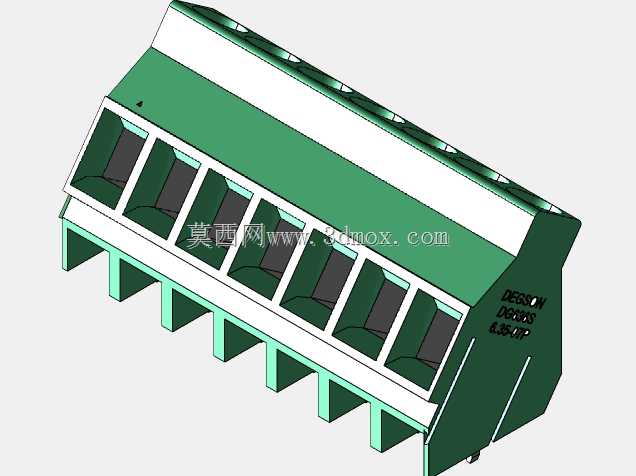

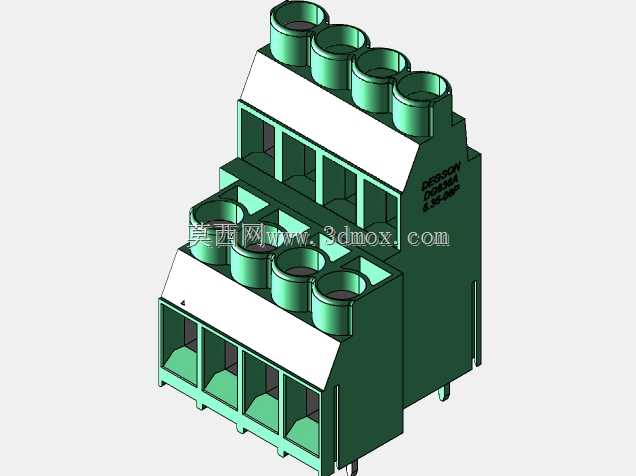

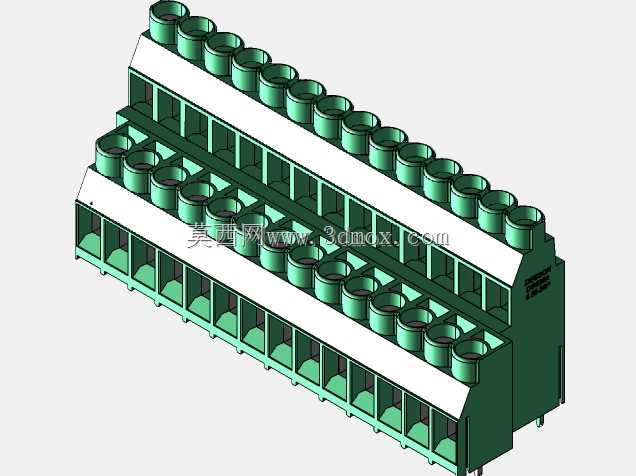

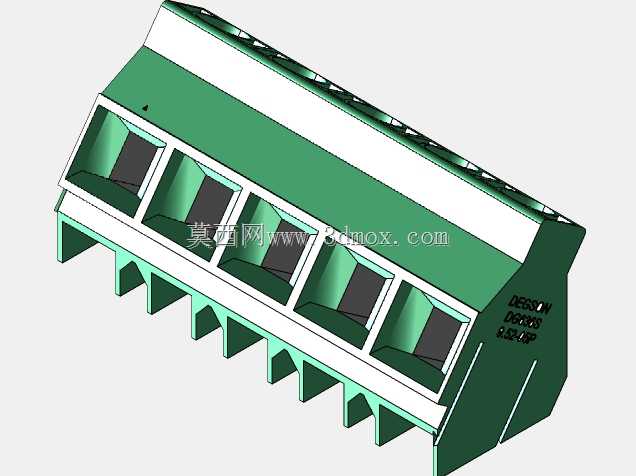

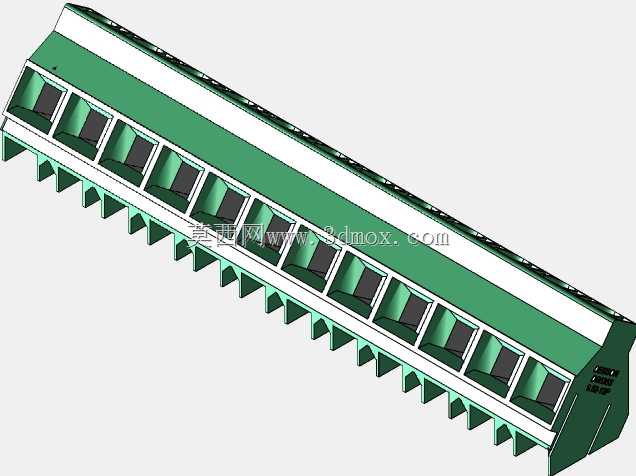

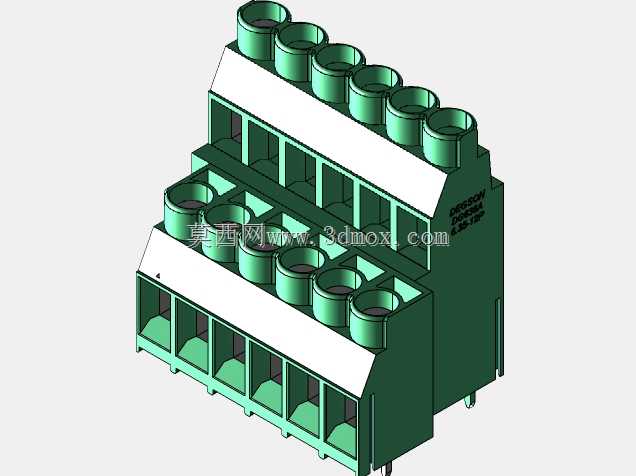

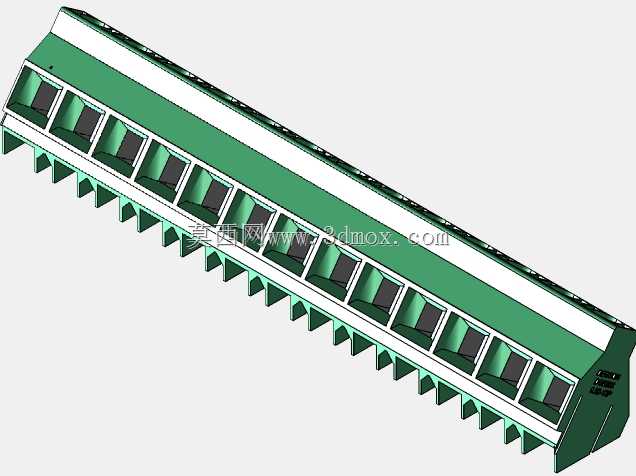

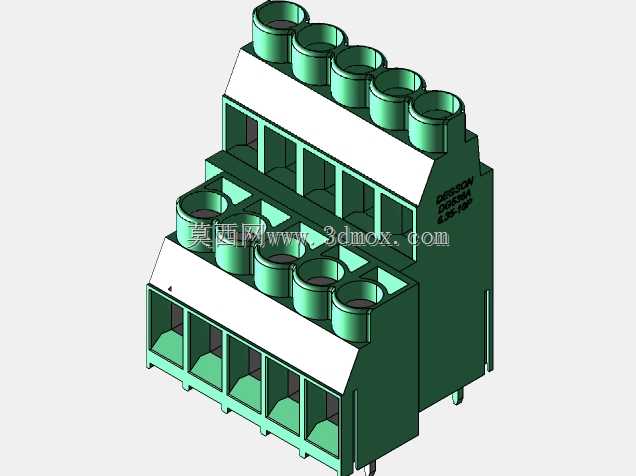

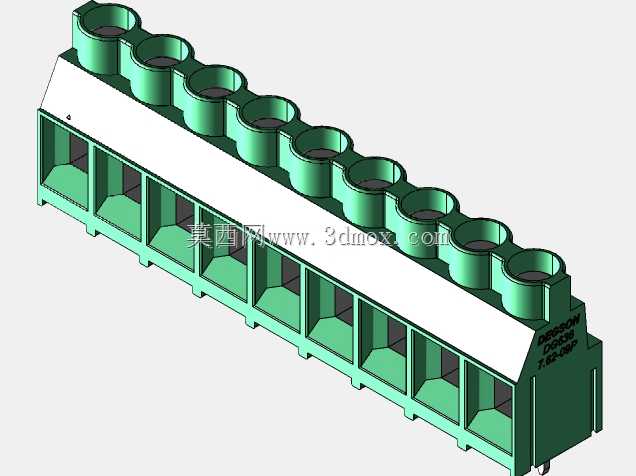

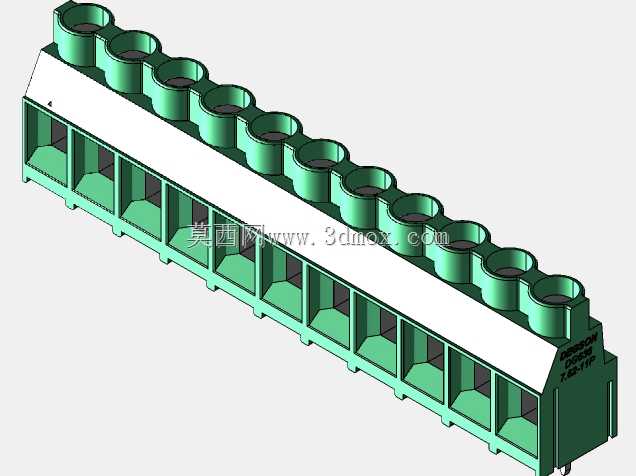

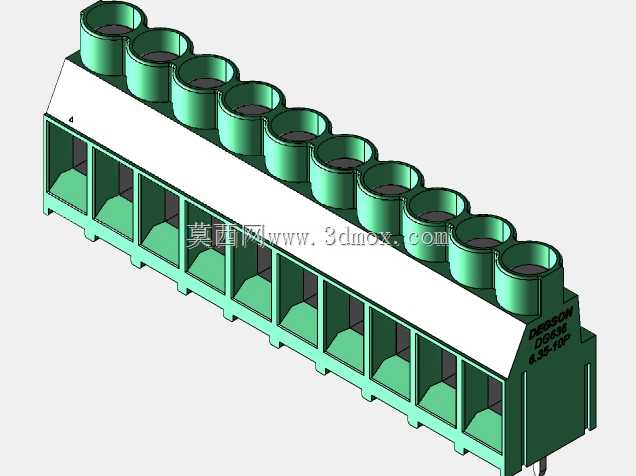

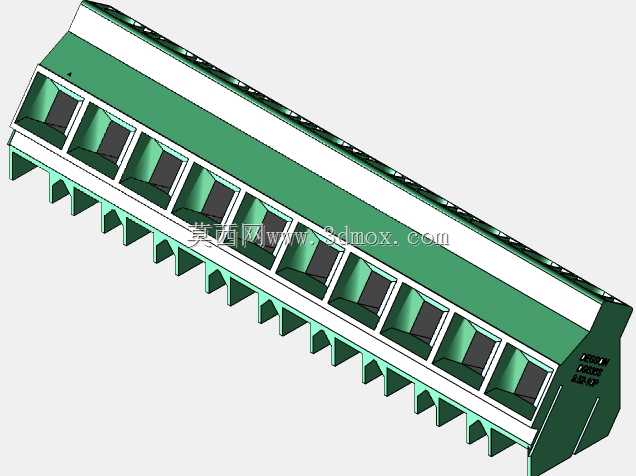

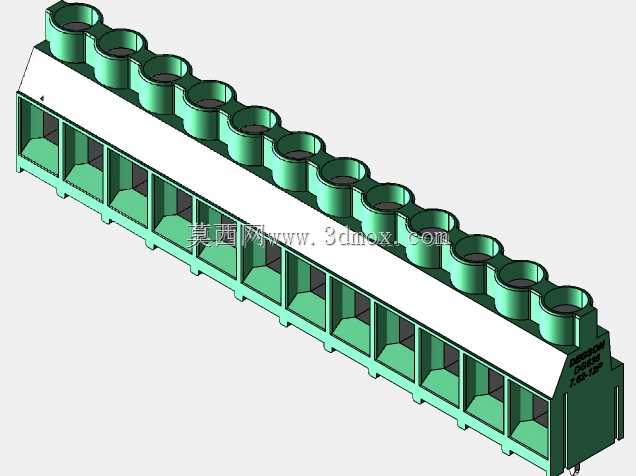

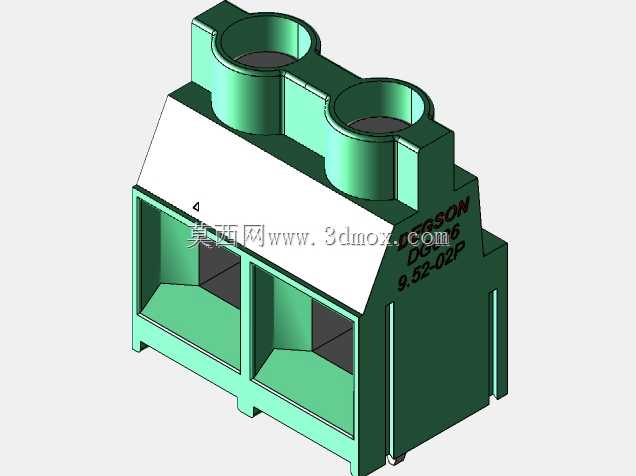

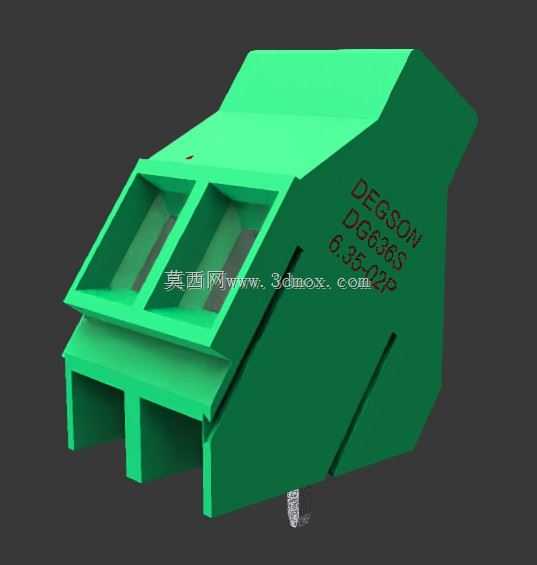

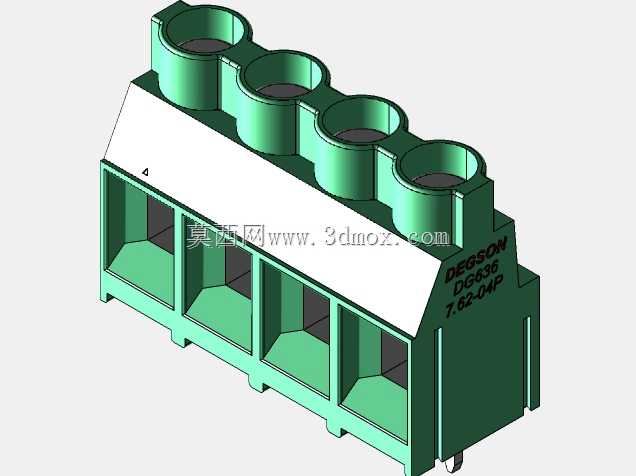

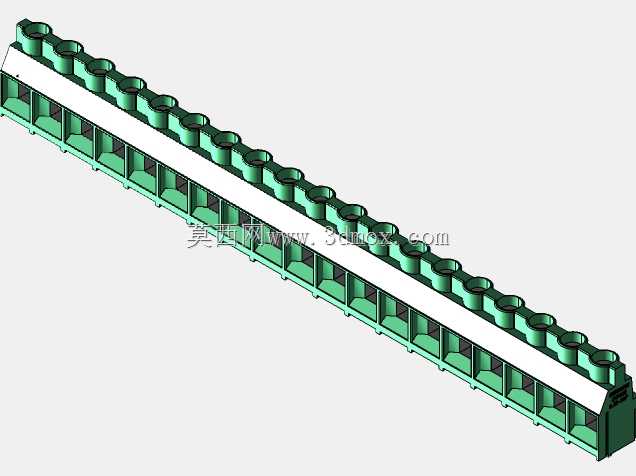

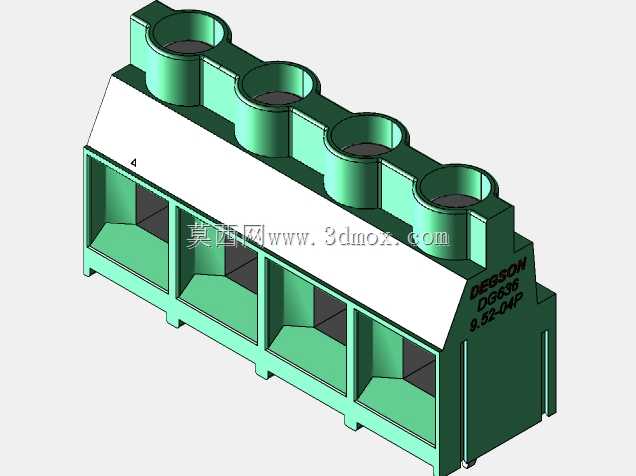

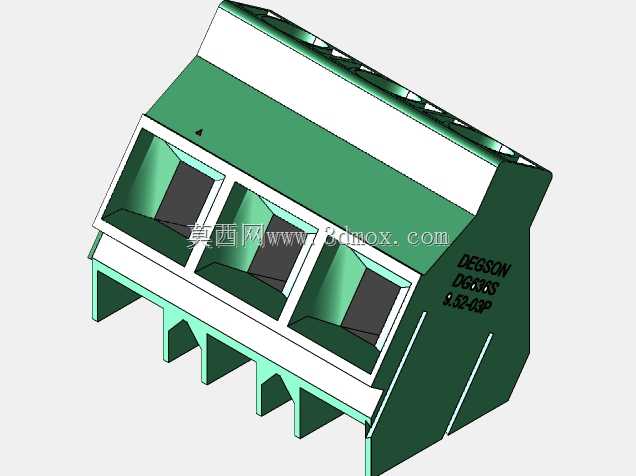

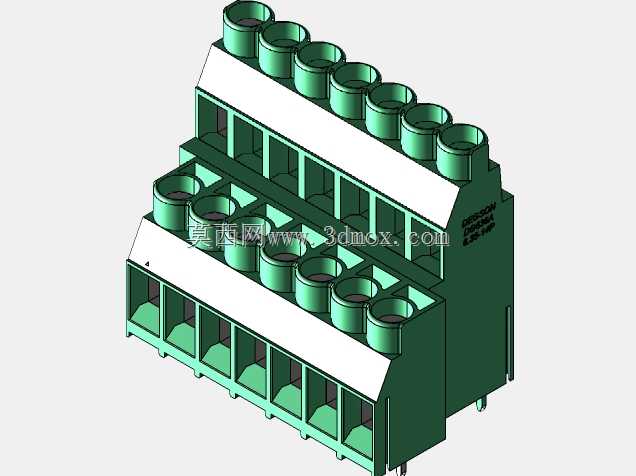

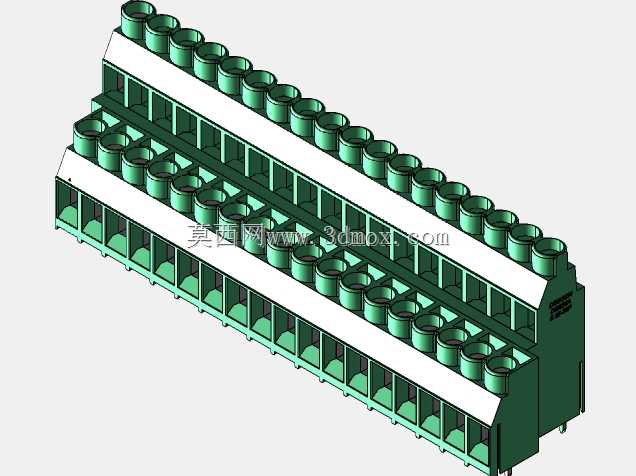

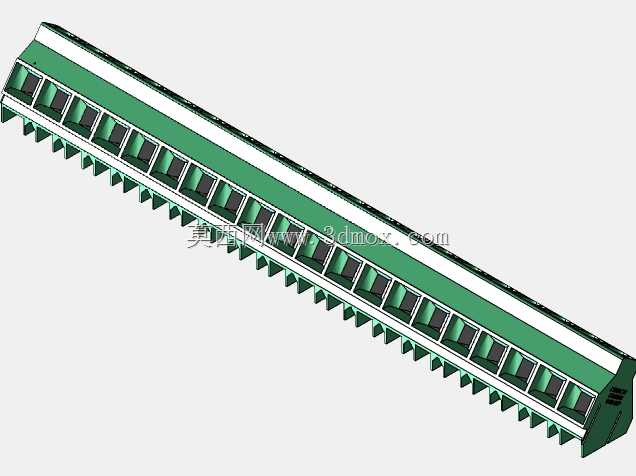

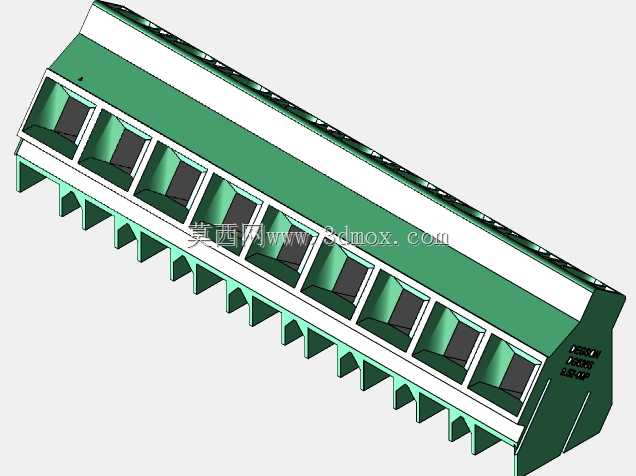

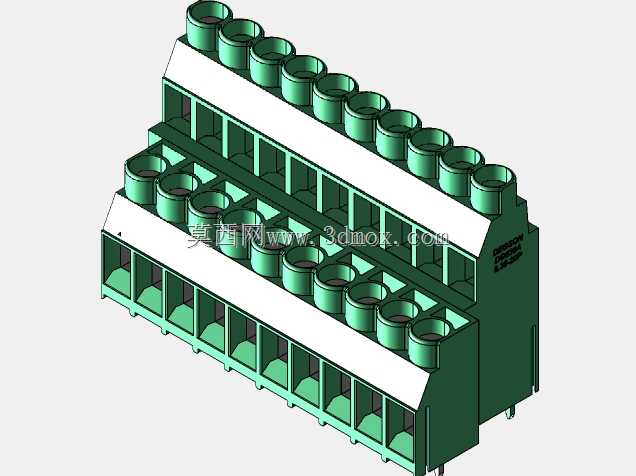

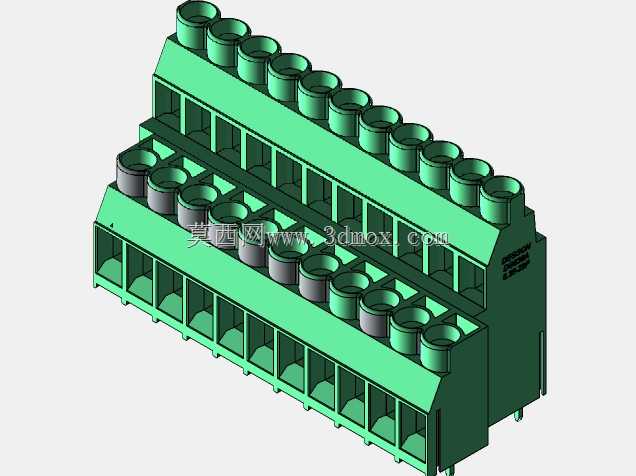

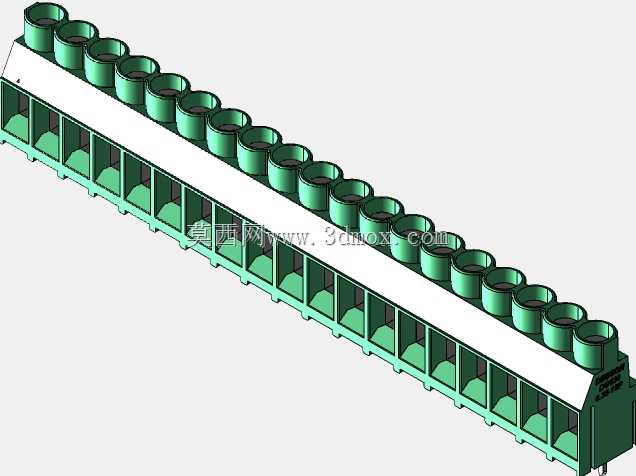

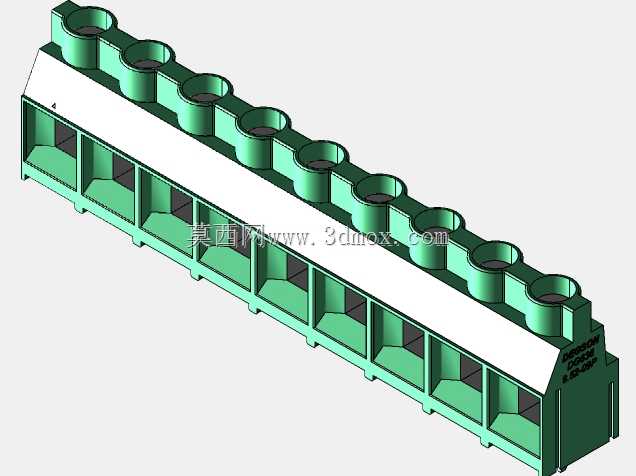

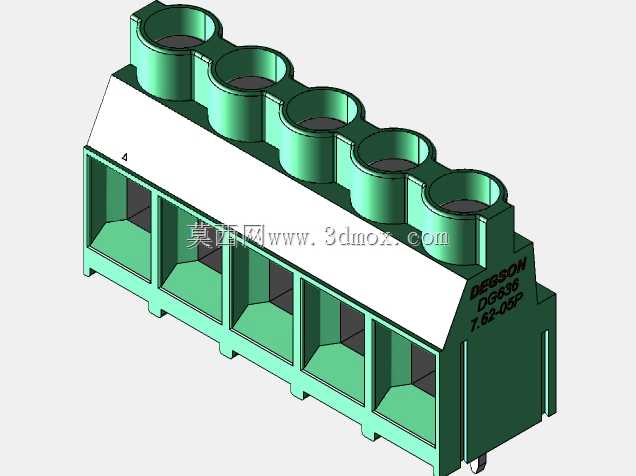

　　在三维建模的细节处理上，这款模型还原了实物的所有装配间隙、卡扣细节、加强筋结构，导入到三维装配环境里做干涉检查时，能准确模拟实际安装的状态，不会出现模型和实物尺寸偏差导致的安装位设计错误，结构工程师在做电控柜布局、设备内部走线设计时，可以直接把这个模型调入装配体，预留准确的安装空间、操作空间，避免后期生产组装时出现端子装不上、接线操作空间不够的问题。参数化的设计逻辑也方便工程师根据自己的特殊需求调整针位数量、螺距参数，快速衍生出符合自己项目需求的定制化端子模型，不用从零开始建模，能节省大量的结构设计时间，把更多精力放在整体布局的优化上。
