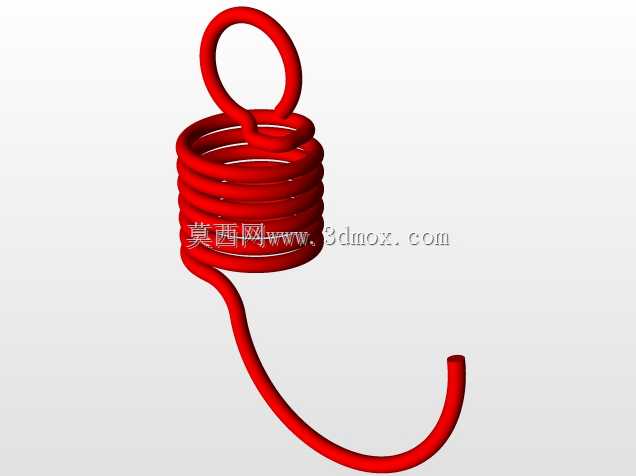

带挂环弯钩式圆柱螺旋拉伸弹簧结构

　　这款带端部挂环与弯钩的圆柱螺旋拉伸弹簧，在日常工业装配场景里覆盖的使用范围极广，小到民用电器的舱门复位结构，大到小型工装夹具的张紧机构、健身器材的阻力提供单元，甚至是部分农用小型机具的触发回位结构里，都能见到同结构弹性元件的身影。不同于常见的两端闭合挂钩式拉伸弹簧，这款弹簧一端采用整圆闭合挂环结构，另一端采用延伸弯曲的长弯钩结构，这种非对称端部设计并非随意为之，而是适配特定安装场景的需求：整圆挂环端可配合圆柱销实现360度方向的摆动适配，避免弹簧工作过程中因受力偏斜产生的附加扭转应力，长弯钩端则可直接卡入工件预设的卡槽或挂孔内，无需额外配置连接销件，能有效缩减装配工序，降低整体装配的零件数量。从结构设计逻辑来看，

　　弹簧有效圈部分采用等节距密绕设计，无初始间隙的绕制方式让弹簧在承受初始拉力时即可产生对应的弹性变形，不存在空行程区间，这一点和压缩弹簧的等节距设计逻辑有明显区别——压缩弹簧通常预留有端圈并存在装配间隙，而拉伸弹簧的密绕结构能让初始张力直接参与受力平衡，适合对复位行程精度有一定要求的场景。弹簧的端部挂环采用与簧体同直径线材一体弯曲成型，没有额外焊接或拼接结构，这种一体成型的设计能最大程度避免连接位置的应力集中问题，要知道拉伸弹簧在频繁交变载荷下，最容易出现断裂失效的位置就是端部连接的过渡区域，一体弯曲的过渡段通过圆弧平滑过渡，能将应力集中系数控制在较低水平，有效提升弹簧的疲劳寿命。长弯钩端的弯曲半径经过合理匹配，

　　既不会因为弯曲半径过小导致线材内侧产生过大的残余拉应力，也不会因为弯曲半径过大导致安装时出现滑脱问题，弯钩末端做了圆弧收头处理，避免装配过程中划伤操作人员或配套工件表面。在实际安装边界适配方面，这类弹簧的安装需要预留足够的摆动空间，尤其是长弯钩端，在弹簧拉伸至最大工作行程时，弯钩的摆动角度不能与周边结构件产生干涉，因此在前期三维布局阶段，需要模拟弹簧在最小安装长度、最大工作拉伸长度两个极限位置的空间占位，同时要考虑弹簧受载后直径收缩的特性——拉伸弹簧在受拉力伸长时，簧圈的中径会出现微量缩小，若弹簧安装位置周边有同轴的导向杆件，需要预留足够的间隙，避免簧圈收缩后与导向杆产生卡滞，影响正常的伸缩动作。从功能特性来说，

　　这款弹簧的刚度由线材直径、有效圈数、簧圈中径共同决定，密绕结构带来的初始张力可以让弹簧在空载状态下保持簧圈紧密贴合，不会因为设备运输或日常震动出现簧圈错位、异响的问题。在不同的应用场景里，这类弹簧的选型需要匹配对应的载荷行程曲线，比如用于舱门复位的场景，需要保证舱门关闭到位时弹簧的拉力足够克服密封件的阻力，舱门完全开启时弹簧的拉力不会超过铰接结构的承受上限；用于工装夹具张紧的场景，则需要保证弹簧在整个工作行程内的拉力波动控制在合理区间，避免张紧力过大导致工件变形，或是张紧力不足导致工件定位偏移。不同于定制化的异形弹簧，这种非对称端部的拉伸弹簧在通用装配场景里的适配性更强，一端挂环适配铰接式连接，一端弯钩适配卡接式连接，不需要对配套安装结构做过多改造就能直接替换原有弹性元件，在设备维修替换场景里也能减少备件的种类储备。建模过程中需要重点关注端部过渡段的曲线连续性，尤其是挂环与簧体连接的位置、弯钩与簧体连接的位置，不能出现硬折角，否则在后续有限元应力分析时会出现应力奇异点，导致分析结果失真，也不符合实际弹簧的加工工艺——实际弹簧生产过程中，端部弯曲都是通过专用工装逐步弯折成型，所有过渡位置都是平滑圆弧，不存在直角弯折的结构。另外，弹簧的端圈部分需要做并紧处理，和有效圈紧密贴合，避免工作过程中出现端圈松动导致的刚度变化。
