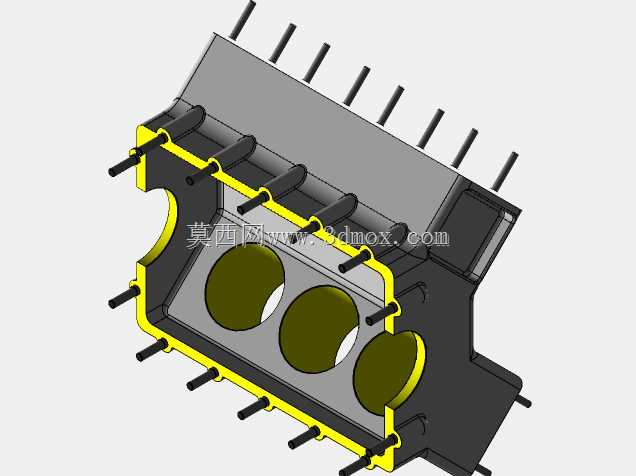

V型六缸发动机缸体结构三维设计

　　在车用动力总成的开发流程里，V6缸体作为六缸V型布置内燃机的核心承载基体，其结构设计直接决定了整机的刚度、振动特性与服役寿命，这类缸体目前广泛搭载在中高端乘用车、轻型商用车辆以及部分小型工程动力设备上，承担着支撑曲柄连杆机构、布置冷却与润滑油道、集成附件安装位的核心作用。从实际装车场景来看，V6缸体需要在交变燃烧压力、曲轴往复惯性力的持续作用下保持足够的结构稳定性，同时还要为气缸套、主轴承盖、正时机构、机油泵、水泵以及各类外围附件提供精准的安装定位基准，设计过程中需要平衡壁厚、重量、刚度三者的矛盾，既不能因过度追求轻量化导致缸筒变形量超标，也不能因冗余设计造成整机重量过大，影响整车动力匹配与燃油经济性。

　　这款V6缸体采用经典的60度夹角V型布局设计，两列气缸沿曲轴轴线呈对称分布，这种布局能够有效平衡一阶与二阶往复惯性力，相比直列六缸结构大幅缩短了整机轴向尺寸，更适配横置前驱或者机舱空间紧凑的车型平台。缸体本体采用分体式设计思路，上半部分集成了气缸筒安装位、冷却水套腔室与缸盖连接螺栓孔，下半部分设计有贯通式主轴承座，用于安装曲轴主轴承盖，两侧的安装凸台预留了机油滤清器、起动机、进气歧管支架、发动机悬置的连接点位，所有安装孔位的位置度公差都需要控制在0.1mm以内，避免后续装配出现干涉或者应力集中问题。

　　从结构细节来看，缸体顶面的缸盖连接螺栓采用均匀环绕气缸筒的布置方式，每个气缸周围分布有对应的螺栓孔，保证缸垫压紧力均匀分布，防止燃烧室漏气、冷却液渗漏问题。水套结构采用环绕式设计，冷却液从缸体侧面的进水口进入后，能够沿着气缸外壁均匀流向上方的缸盖水套，带走燃烧室与气缸壁传递的热量，避免局部过热导致的缸筒变形。缸体侧壁设计有纵横交错的加强筋结构，在不显著增加壁厚的前提下提升了缸体整体的弯曲刚度与扭转刚度，有效降低发动机高转速运行下的结构辐射噪声。主轴承座采用梯形加强结构，每个主轴承座两侧都设计有斜向加强筋与缸体侧壁连接，能够承受曲轴做功时传递的爆发压力，防止主轴承孔在交变载荷下出现失圆，影响曲轴的运转精度。

　　安装边界方面，这款缸体的前端面预留了正时链条室、水泵安装位与前端轮系的安装平面，后端面集成了飞轮壳连接法兰与曲轴后油封的安装座，两侧的气缸列外侧设计有挺柱室或者凸轮轴安装腔室（根据顶置气门还是侧置气门的配置不同可做调整），底部设计有油底壳连接的密封平面，所有密封平面的平面度公差都需要控制在0.05mm以内，保证密封可靠性。缸体上的润滑油道采用深孔加工的内置通道设计，主油道沿缸体纵向贯通，通过分油道向每个主轴承座、凸轮轴轴承位输送压力机油，不需要额外布置外部机油管路，减少了机油渗漏的风险点。

　　在实际建模过程中，这类缸体的设计需要先确定曲轴的回转半径、连杆长度、气缸直径与活塞行程这些核心参数，再反推缸体的内部型腔尺寸，确定两列气缸的夹角与偏移量，之后逐步细化水套、油道、安装凸台、加强筋的细节，所有的拔模斜度、铸造圆角都需要符合砂型铸造的工艺要求，避免出现铸造壁厚不均、应力集中的问题。对于结构设计从业者来说，这类缸体模型能够帮助理解V型内燃机的基体布局逻辑，掌握动力核心部件的刚度匹配、安装基准设计、密封结构设计的工程思路，也可以作为内燃机课程设计、动力总成改装设计的参考基准，在进行整机匹配计算时，可以直接提取模型的质量、质心位置、安装孔位坐标等参数，大幅缩短前期方案设计的周期。需要注意的是，缸体的气缸筒内壁加工精度、主轴承孔的同轴度是后续加工环节的核心控制指标，在建模阶段就需要预留对应的加工余量，标注清楚各部位的形位公差要求，保证后续虚拟装配与实际加工的一致性。
