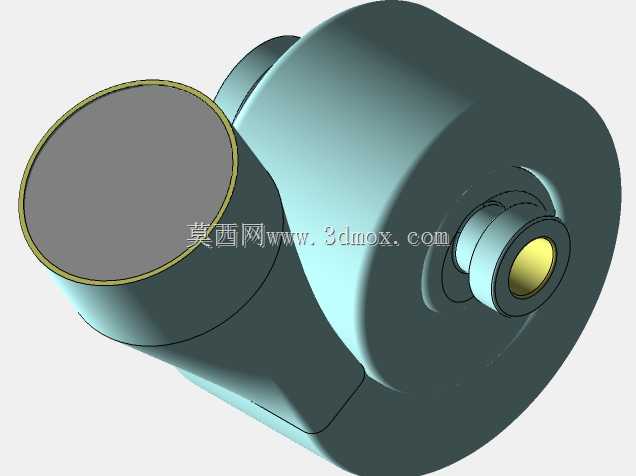

V6发动机配套空气涡轮增压器装配结构

　　这款V6机型适配的涡轮增压器，核心作用是通过发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油与空气的混合更充分，最终实现动力输出提升、燃油经济性优化的效果，目前广泛配套在乘用车辆V6动力总成、小型工程机械V6柴油动力单元上，也有部分改装领域的V6机型会选用同结构的增压单元做动力升级。从结构设计逻辑来看，整个装配体采用同轴双叶轮布局，压气机侧的进气口采用大口径圆弧过渡设计，能够降低进气过程中的气流紊流损失，避免高速进气时产生不必要的涡流噪音，压气机壳的流道采用渐扩式结构，压缩后的空气顺着流道逐步减速增压，最终通过出口接入发动机进气歧管。

　　涡轮侧的壳体采用耐高温的铸钢材质适配高温废气冲击，涡轮叶轮与轴采用过盈配合加焊接的固定方式，能够承受每分钟十几万转的高转速工况，中间的轴承体部分集成了浮动轴承、密封环与润滑油道，润滑油从发动机主油道接入，在浮动轴承与轴之间形成油膜，既承担高速旋转的支撑作用，也带走涡轮端传递过来的高温，避免轴承过热失效。安装边界方面，整个增压器的压气机进气口朝向与发动机进气管路的布置方向匹配，法兰连接面的螺栓孔位完全对应V6发动机排气歧管的出口位置，不需要额外做转接支架就能完成装配，整体的轴向尺寸控制在紧凑范围内，不会与V6发动机舱内的发电机、空调压缩机等周边附件产生干涉，压气机出口的管径与原车中冷器的进气软管尺寸匹配，安装时直接卡箍紧固即可。

　　在实际工况匹配上，这款增压器的增压压力设定适配V6机型的常用转速区间，在发动机转速处于一千五百转左右时就能建立起有效增压压力，避免小排量V6机型低转速扭矩不足的问题，高转速区间的旁通阀会根据进气压力自动开启，旁通部分废气直接进入排气管道，避免增压压力过高导致发动机爆震或者增压器超速损坏。整个装配体的密封结构采用双重密封设计，压气机侧与涡轮侧都设置了密封环，既防止润滑油进入压气机流道造成进气污染、烧机油问题，也避免高温废气或者增压后的空气泄漏，影响增压效率。从建模的装配逻辑来看，整个模型先完成中间轴与浮动轴承的子装配，再分别压装涡轮叶轮与压气机叶轮，之后扣合两侧的涡壳与压气机壳，最后装配旁通阀执行机构与安装支架，

　　所有配合面的公差设定都符合实际量产的装配要求，过盈配合的面、间隙配合的轴承位都做了明确的尺寸区分，能够直接用于后续的工程图导出、装配干涉检查，也能作为动力总成布置时的占位模型，验证发动机舱内的布置空间是否合理。在实际维修与选型场景中，这款结构的增压器更换时只需要匹配对应法兰孔位与进出油口位置，不需要改动周边管路，日常使用中需要注意定期更换润滑油，避免杂质进入油道造成浮动轴承磨损，冷启动时需要怠速运转一段时间待润滑油建立压力后再大负荷运转，熄火前也需要怠速运转几分钟让增压器转子逐步降速降温，避免高速运转时突然断油造成轴承烧损。
