后弯式闭式真空叶轮结构设计

　　该叶轮作为真空获得设备的核心过流转子部件，广泛适配于水环式真空泵、离心式真空机组等通用流体设备，在化工负压蒸馏、食品真空包装、冶金真空脱气、造纸真空脱水、制药真空干燥等工业场景中承担核心的能量转换职能，运行时随主轴高速旋转，通过叶片对腔体内工作介质做功，完成进气侧负压建立与排气侧压力抬升的连续过程，其结构设计合理性直接决定整台真空设备的抽气效率、极限真空度与运行稳定性。

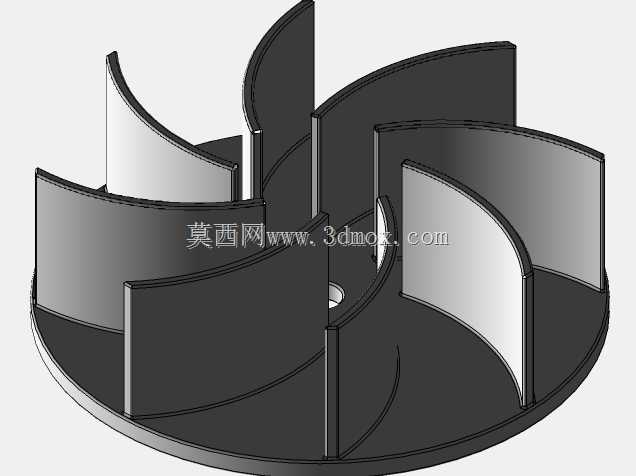

　　从结构设计逻辑来看，这款叶轮采用后弯式圆弧叶片搭配单侧轮盘的半开式布局，叶片沿轮盘周向均匀排布，型线采用变曲率圆弧设计，进口段做了平滑导圆处理，可大幅降低介质进入叶轮流道时的冲击损失，避免进口区涡流引发的效率衰减与气动噪声；叶片出口段的安装角经过流场仿真迭代优化，能在保证介质获得足够离心动能的同时，控制出口绝对速度的径向分量占比，减少后续蜗壳内的流动损失。轮盘中心设置的阶梯式轴孔用于与设备主轴配合，轴孔周边预留的定位止口可保证叶轮与主轴的同轴度，控制高速旋转时的动不平衡量，轴孔旁的小孔为锁紧件预留安装空间，避免运行过程中叶轮发生轴向窜动。

　　在安装边界与尺寸适配层面，该叶轮的轴向宽度与轮盘外径严格匹配对应型号真空泵的腔体内部尺寸，安装时需保证叶轮端面与泵腔侧盖的间隙控制在合理区间，间隙过大会引发介质回流导致抽气效率下降，间隙过小则可能在热态运行时因部件膨胀发生刮擦故障；叶片外缘与泵腔内壁的径向间隙同样需要严格管控，该间隙是影响容积效率的核心参数，设计时已结合常用工程塑料、铸铁、不锈钢等不同加工材质的热膨胀系数预留了合理余量，适配不同工作温度下的运行需求。

　　实际选型应用中，该叶轮结构可适配多种工作介质，输送纯气体介质时可选用工程塑料或铝合金材质降低转子重量，减小主轴负载，缩短启动响应时间；输送含少量液体、固体颗粒的气液混合介质时，可更换为不锈钢或铸铁材质提升耐磨耐蚀性能，延长部件使用寿命。叶片与轮盘的连接采用一体化加工或满焊结构，避免长期高速运行下焊缝开裂或叶片脱落的故障，每片叶片的型线一致性经过严格管控，周向排布的角度误差控制在极小范围内，保证整体动平衡精度达到G6.3级以上，适配最高每分钟数千转的运行工况，降低设备运行时的振动与轴承负载。

　　不同于普通离心风机叶轮，这款真空叶轮的流道设计更侧重低入口压力下的介质输送能力，叶片进口段的延伸长度更长，可在低进气压力工况下保证流道内的介质连续流动，避免出现流道断流导致的抽气性能骤降；轮盘背面的平整结构可配合真空泵的密封结构，减少高压侧向进气侧的介质泄漏，进一步提升容积效率。在设备维护层面，该叶轮的拆装无需复杂专用工具，松开主轴锁紧件即可沿轴向抽出叶轮，方便定期清理流道内附着的结垢或杂质，避免长期运行后流道堵塞引发的性能下降。
