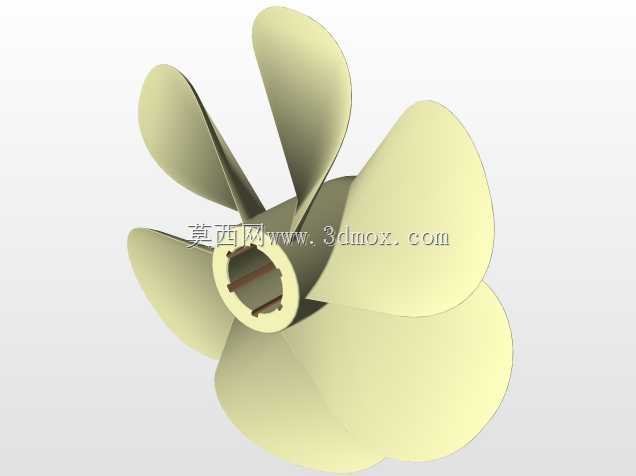

六叶船用推进螺旋桨结构设计

　　在船舶推进系统的核心部件设计中，螺旋桨的曲面精度直接决定整船的航行效率与运行平稳性，本次呈现的六叶螺旋桨结构，针对中低速内河货运船舶、作业拖轮的使用场景做了针对性的曲面优化，区别于常规三叶、四叶桨的设计逻辑，六片桨叶的均匀排布能有效降低单叶载荷，减少桨叶表面的空泡产生概率，适配长时间高负荷的连续作业工况。从实际安装边界来看，该螺旋桨的桨毂采用锥孔配合平键的连接结构，锥孔的锥度匹配常规船用尾轴的标准锥度范围，桨毂端面预留有锁紧螺母的安装定位台阶，安装时可通过尾轴端部的螺纹配合锁紧垫片实现轴向固定，无需额外定制转接结构，能直接适配多数同功率段船舶的尾轴输出端，安装对位时可通过桨毂上的键槽与尾轴平键配合实现周向定位，

　　避免大扭矩输出下出现相对滑移。桨叶的曲面设计采用等螺距结合局部导边修型的思路，从叶根到叶梢的截面翼型做了渐变处理，叶根位置的截面厚度更大，可承受扭矩传递过程中的最大弯曲应力，避免启动瞬间大扭矩冲击导致叶根断裂；叶梢位置做了轻微的翘曲修型，能减少桨叶旋转时叶梢与船体伴流的扰动撞击，降低航行过程中的水下振动与噪声，对于需要长时间在狭窄航道、浅水区航行的作业船舶来说，这种修型还能减少叶梢剐蹭水底障碍物后的变形概率。在实际运行过程中，六片桨叶依次切入水流的工作模式，能让推力输出更线性，相比少叶数螺旋桨，同等转速下的推力脉动更小，能减少尾轴密封件的交变载荷冲击，延长轴系密封的更换周期，同时降低船体尾部的结构振动，提升船上设备的运行稳定性。

　　从流体性能的设计逻辑来看，桨叶的盘面比经过匹配计算，适配功率在200-300kW区间的船用柴油主机，在额定转速下能将主机输出的扭矩高效转化为轴向推力，桨叶表面的曲面顺滑度经过连续曲率校验，不存在局部曲率突变的区域，能减少水流在桨叶表面的脱流现象，提升推进效率的同时降低燃油消耗。在结构强度设计上，叶根与桨毂的过渡位置采用大圆角平滑过渡，避免应力集中，该位置也是螺旋桨工作过程中应力最高的区域，大圆角过渡能分散弯曲应力与扭转应力的叠加作用，即使在恶劣海况下螺旋桨出水、入水交替的冲击载荷下，也能保证结构强度满足使用要求。桨毂内部的锥孔表面粗糙度要求达到Ra1.6，能保证与尾轴锥面的配合接触面积达到75%以上，

　　避免局部接触应力过大导致的配合面磨损，键槽的位置与尺寸公差按照传动轴的标准公差等级设计，能保证平键安装后的侧隙在合理范围，既方便装配，又不会在正倒车切换时出现过大的冲击声响。对于船舶修造企业的设计人员来说，该螺旋桨的结构可直接作为同功率段船舶推进系统的选型参考，建模过程中保留了所有曲面的参数化特征，可根据实际船型的吃水深度、尾轴直径、主机功率参数做针对性调整，比如调整桨叶直径、螺距比、盘面比等参数，适配不同的航行工况需求。在实际安装作业中，该螺旋桨的重量分布经过动平衡校验，六片桨叶的重量差控制在允许范围内，安装后无需额外做大幅的动平衡调整，能减少船厂安装环节的工作量，同时避免运行过程中因动平衡超标导致的尾轴轴承异常磨损。从维护角度来看，六叶桨的单叶载荷更低，在航行过程中如果遇到漂浮杂物撞击，单叶受到的冲击载荷更小，出现桨叶卷边、断裂的概率更低，即使出现局部损伤，也可通过焊补后做曲面修磨恢复性能，相比大尺寸单叶的螺旋桨，维护成本更低。
