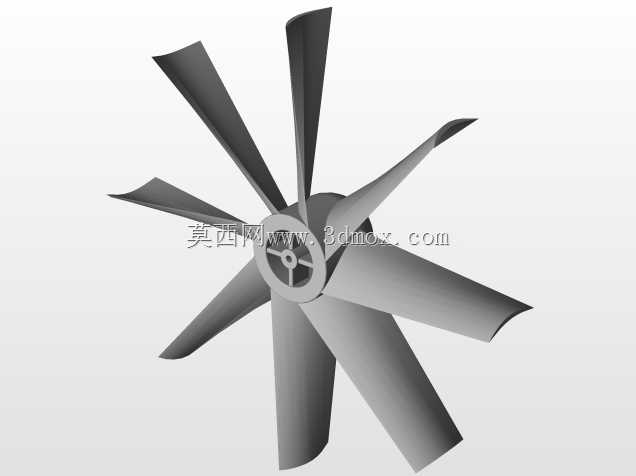

九叶轴流散热风轮结构设计方案

　　该九叶轴流风轮主要面向中低压通风散热场景设计，常见应用覆盖工业机柜散热、大型设备通风回路、商用空调外机送风、畜牧养殖棚舍通风换气等工况，区别于常规少叶片轴流轮，九片等距分布的叶片设计核心是降低单叶片载荷，在相同转速下输出更平稳的气流，减少运行过程中的气流脉动带来的结构振动与低频噪音。从结构设计逻辑来看，轮毂采用中心带安装轴孔的一体式辐条结构，中心预留的轴孔与键槽匹配常规Y系列小型电机输出轴尺寸，安装时无需额外定制转接法兰，可直接套入电机轴后通过顶丝锁紧，轮毂外侧的辐条做了圆弧过渡处理，避免叶片根部应力集中，同时减少轮毂区域的气流紊流。叶片采用后掠式扭曲翼型设计，从叶根到叶尖的弦长逐渐收窄，安装角沿径向线性变化，

　　叶根处安装角偏大保证足够的启动扭矩，叶尖处安装角偏小降低叶尖涡流损失，这种扭曲设计能让整个叶片展向的气流攻角保持在合理区间，避免局部失速，提升全工况下的气动效率。叶片的厚度从根部到尖部逐步递减，根部厚度满足高速旋转下的离心力承载要求，尖部做薄处理减少转动惯量，降低电机启动负载。在安装边界上，风轮的整体径向尺寸适配常规120mm到400mm规格的通风道安装位，轴向宽度控制在径向尺寸的三分之一以内，可直接嵌入现有通风模组的安装槽，不需要额外调整风道的轴向预留空间，安装时需保证风轮与风道壁面的单边间隙在3-5mm区间，间隙过小容易在运行中出现叶尖擦碰风道的风险，间隙过大则会产生回流损失，降低送风效率。设计过程中重点考量了动平衡校准基准，

　　轮毂端面预留了动平衡去重区域，生产装配时可直接在该区域做去重处理，不需要额外加装平衡块，减少整体装配零件数量。叶片表面做了流线型顺滑处理，没有突兀的凸起或棱角，一方面减少气流沿叶片表面流动的摩擦阻力，另一方面避免长期运行中灰尘在叶片表面附着堆积，破坏原有动平衡精度。实际选型适配时，该风轮匹配的电机转速区间在每分钟720转到1450转之间，过高转速会超出叶片的离心强度阈值，过低转速则无法达到设计的风量风压参数。在不同应用场景下，该风轮的送风方向可通过调整电机转向实现正反切换，反向送风时叶片的气动效率会下降约15%，但可满足部分需要双向通风的工况需求，不需要更换风轮结构。从结构可靠性角度，叶片与轮毂采用一体式连接结构，

　　不存在装配式叶片的连接松动风险，长期运行下不会出现叶片移位、脱落的问题，适合无人值守的长期连续运行工况。风轮进风侧的轮毂中心做了导流锥造型，可引导进风气流平滑进入叶片流道，减少中心区域的气流滞止区，提升进风均匀性，出风侧的叶片尾缘做了斜切处理，可打散尾迹涡流，降低出风侧的气流噪音。在材料适配层面，该结构既适合采用ABS注塑成型做民用通风场景使用，也可采用铝合金压铸成型用于高温、高腐蚀的工业通风场景，结构本身不需要做大幅修改，仅需根据材料特性调整叶片根部的圆角参数即可满足强度要求。
