方形轴流风机防护网罩结构设计

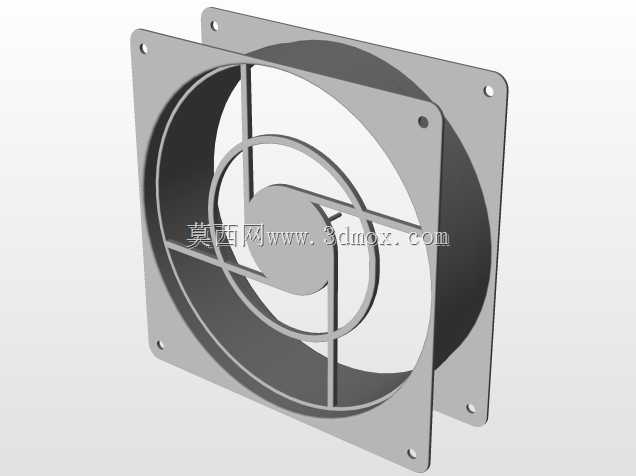

　　这款方形带安装法兰的风机防护网罩，是工业通风散热系统里的配套结构件，日常在机柜散热、厂房通风、设备排风、电子柜体冷却等场景里都能见到它的身影，核心作用是在保障通风路径顺畅的前提下，阻隔异物进入风机叶轮区域，避免杂物打坏叶片、或是人员误触高速运转的部件造成安全隐患。

　　从结构设计逻辑来看，整个罩体采用一体化钣金成型思路，外围的方形法兰边是安装基准面，四个角位预留的通孔直接对应轴流风机的标准安装孔位，安装时不需要额外做转接支架，直接对齐风机壳体的安装面穿入紧固件即可完成固定，法兰边的平面度在设计时做了公差约束，能保证安装后和风机端面贴合紧密，不会出现缝隙过大导致漏风、或是固定后应力集中拉扯钣金变形的问题。法兰边向内延伸的圆筒段是罩体的深度结构，这个深度刚好覆盖风机叶轮的前端突出区域，不会和运转的叶轮发生干涉，同时圆筒段的内壁和叶轮外缘预留了足够的安全间隙，哪怕长期运行出现轻微的振动偏移，也不会出现刮蹭叶片的情况。

　　网面部分采用十字加强筋加环形护圈的结构，中心的圆形凸台对应风机的电机前端盖位置，既可以避免网罩受压变形碰到电机外壳，也能作为整个网面的受力支撑点，从中心向外延伸的十字筋条把环形护圈和外围圆筒连接成整体，筋条的宽度和厚度经过受力校核，能承受日常运维时的意外碰撞，不会轻易出现弯折变形。环形护圈的排布密度兼顾了通风效率和防护等级，间隙尺寸控制在安全范围内，既不会因为筋条过密增大风阻、影响风机的通风散热效率，也不会因为间隙过大让手指或是较大的杂物穿过网面接触到运转部件。

　　在安装边界的考量上，整个罩体的外形尺寸完全匹配对应规格的方形轴流风机安装尺寸，法兰边的外沿尺寸和风机壳体的安装面尺寸一致，不会突出风机外沿过多占用柜体内部的安装空间，对于嵌入式安装在机柜侧板上的风机来说，这个尺寸设计能让网罩和柜体面板保持齐平，不会突出面板影响外部走线或是人员通行。圆筒段的深度也做了优化，对于安装空间局促的紧凑型机柜来说，不会因为网罩深度过大挤占柜内的元器件布置空间，同时还能保证足够的安全防护距离。

　　从实际使用的角度出发，这种结构的网罩在钣金加工时可以通过冲压一体成型，不需要额外的焊接拼接工序，加工效率高，成型后的结构强度也更稳定，表面做常规的喷塑或是镀锌处理后，就能适应一般工业环境下的防腐蚀、防锈需求，不管是用在室内的电气柜散热，还是室外的排风设备配套，都能满足长期使用的结构强度要求。网面的筋条排布没有多余的冗余结构，空气流过时的阻力损失很小，不会明显降低风机的额定风量，能保证散热通风系统的运行效率达到设计预期。

　　在结构细节处理上，所有的筋条边缘、法兰边的棱角都做了倒钝处理，安装和运维过程中不会划伤操作人员的手部，安装孔位采用冲压成型，孔位的位置精度能保证和风机安装孔快速对齐，不需要现场扩孔调整，能有效减少现场安装的工作量。中心的圆形凸台和电机轴的前端也预留了足够的间隙，哪怕电机运行过程中出现轴向窜动，也不会和网罩发生接触，避免产生异常噪音或是磨损部件。
