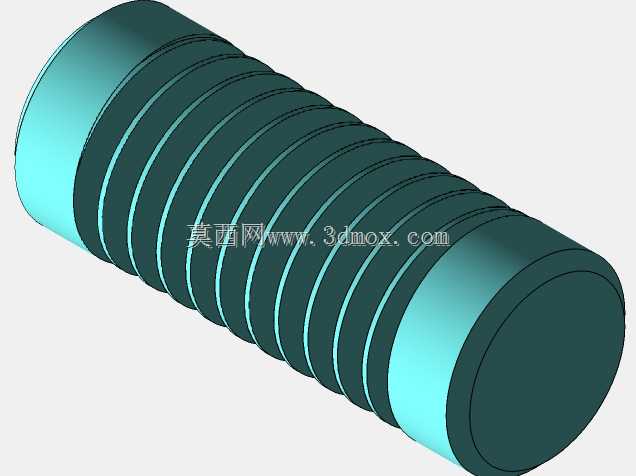

带环形沟槽圆柱类传动连接零件结构

　　在常规机械传动与连接场景中，这类带连续环形沟槽的圆柱类零件，常作为进给机构、张紧调节组件、软轴传动对接单元的核心配套部件使用，区别于普通光轴与标准螺纹件，其连续等距排布的环形沟槽，既可以配合卡簧、定位环实现轴向位置的多级调节，也能在缠绕柔性传动介质时提供足够的周向摩擦力，避免传动过程中出现打滑、轴向窜动的问题。从实际应用场景来看，这类零件常见于小型输送设备的张紧辊轴、食品加工设备的进给调节杆、轻工机械的导向支撑柱等位置，相比普通光轴，它不需要额外加工定位孔或者螺纹段，就能实现多位置的快速固定，装配时可以根据实际安装空间调整配套卡件的位置，适配不同的安装间距需求，在小批量非标设备的搭建中，这类结构的零件能大幅减少现场二次加工的工作量。

　　从设计思路上看，这类零件的主体采用等直径圆柱基体，保证自身的同轴度与转动时的动平衡性能，两端预留的光滑圆柱段作为安装配合面，直接与配套的轴承座、安装孔位配合，配合公差通常选取过渡配合区间，既保证安装时的定位精度，也避免过盈配合导致的装配应力集中。中间段的环形沟槽采用等距等深的设计思路，沟槽的宽度与深度根据配套的卡簧规格或者柔性传动介质的直径确定，沟槽的边缘做微小的圆角过渡，避免应力集中导致的零件疲劳断裂，同时也能减少装配时卡件或者传动介质的磨损。从外形尺寸与安装边界来看，这类零件的总长度根据实际安装跨距确定，两端光滑段的长度通常匹配对应轴承或者安装孔的深度，保证安装后不会出现轴端突出或者配合长度不足的问题；

　　中间沟槽段的长度覆盖整个调节行程范围，确保在最大调节距离下，配套卡件依然能卡在沟槽内实现可靠定位。零件的外径根据承载需求确定，当作为传动受力件使用时，需要根据承受的径向载荷与扭矩核算基体的直径，保证足够的抗弯与抗扭强度，沟槽的深度不能超过基体半径的五分之一，避免削弱基体的整体结构强度。在实际选型应用中，这类零件不需要额外加工键槽或者螺纹，安装时只需要将两端光滑段装入对应支撑位，再根据实际位置需求将卡簧卡入对应沟槽即可完成轴向定位，相比传统的轴端挡圈、螺母锁紧的固定方式，它的定位位置可以灵活调整，不需要在轴上加工外螺纹或者钻定位孔，加工工序更简单，同时多道环形沟槽的设计也能在零件出现局部磨损时，调整卡件位置更换受力沟槽段，

　　延长零件的整体使用寿命。在三维建模过程中，这类零件的建模逻辑优先保证两端安装段的同轴度，通过旋转特征生成基体后，采用阵列特征生成等距环形沟槽，建模时需要注意沟槽的圆角参数与实际加工工艺匹配，避免出现加工时无法成型的锐角结构，同时要核对沟槽的间距公差，保证配套卡件能顺利卡入任意沟槽位置，不会出现间距偏差导致的卡装不到位问题。
