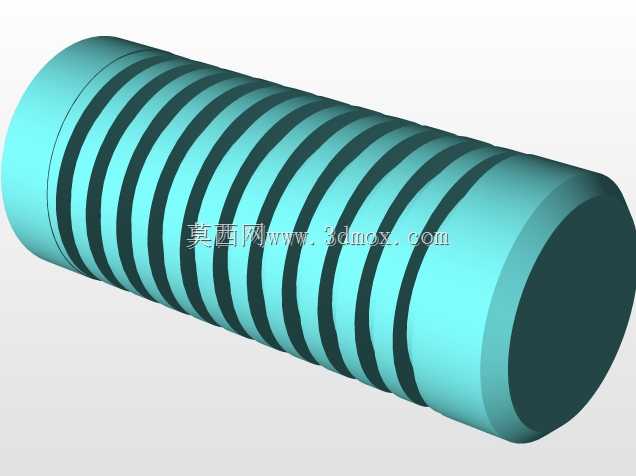

外圆等距环槽圆柱结构件设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445437
  • 外圆等距环槽圆柱结构件设计

  这类带等距环槽的圆柱构件,在轻工输送、食品加工生产线的辊轴组件里应用十分普遍,尤其是需要对柔性带状物料做等距承托、限位输送的工位,环槽结构可以直接嵌入配套的环形输送带或者定位胶圈,避免物料输送过程中出现跑偏、滑移的问题。从结构设计逻辑来看,整个构件以同轴圆柱为基体,外圆表面加工出连续等距分布的环形凹槽,槽宽、槽深以及相邻槽的间距完全统一,这种设计首先保证了转动过程中的动平衡性能,不会因为槽位分布不均出现径向跳动,适配中低转速的连续运转工况。

  在实际设备装配场景中,这类构件通常作为从动辊或者导向辊使用,两端预留的光轴段可以直接装入带座轴承的内孔,安装时需要保证两端轴颈的同轴度公差控制在0.02mm以内,避免辊体转动时出现卡滞、磨损加剧的问题。环槽的加工精度直接影响配套配件的装配贴合度,设计时槽的侧壁需要保留微小的拔模斜度,既方便加工时的退刀操作,也能让嵌入槽内的胶圈或者输送带凸条顺利装入,不会出现过盈量过大导致装配困难,或者间隙过大导致运转时出现窜动的问题。

  从功能特性上分析,等距环槽的设计相比光面辊体,大幅提升了辊面与配套接触件的啮合稳定性,在输送薄膜、包装带、条状食材这类易打滑的物料时,环槽的限位作用可以让物料的输送步距保持一致,不会因为辊面摩擦力不足出现送料长度偏差。如果应用在食品加工设备中,这类构件的材质通常选用食品级304不锈钢或者符合卫生要求的工程塑料,环槽的转角处会做圆弧过渡处理,避免残留物料残渣,方便日常的清洗消杀,满足食品生产的卫生规范要求。

  设计这类构件时,首先要确定整体的总长与外圆直径,这两个参数需要匹配安装工位的空间边界,两端安装轴颈的直径要适配所选标准轴承的内孔尺寸,避免出现非标准配件导致后期维护更换困难。环槽的间距需要根据配套输送带的凸条间距来确定,两者的配合公差控制在H8/f7的间隙配合区间,既能保证顺利装配,也不会出现过大的旷量。槽深的设计需要兼顾结构强度与嵌合稳定性,槽深过浅会导致嵌入的配件容易脱出,槽深过大会削弱辊体的整体结构强度,在承受径向载荷时容易出现弯曲变形,通常槽深控制在壁厚的1/4到1/3区间最为合理。

  在实际工况验证中,这类带等距环槽的圆柱辊件,在连续8小时运转的工况下,辊面的径向跳动量需要控制在0.05mm以内,才能保证输送精度满足生产要求。如果应用在有一定腐蚀环境的工位,比如清洗段、消杀段,表面需要做钝化或者硬质阳极氧化处理,提升构件的耐腐蚀性能,延长使用寿命。两端的轴颈位置需要设计对应的密封圈安装槽,避免清洗液或者加工碎屑进入轴承内部,造成轴承磨损卡滞。很多设计人员在建模时容易忽略槽底的圆角处理,直角槽底在长期受交变载荷的情况下,容易出现应力集中导致的裂纹,尤其是金属材质的构件,槽底圆角R0.3-R0.5的设计可以大幅降低应力集中系数,提升构件的疲劳强度。

  这类构件的建模过程中,需要优先保证所有环槽的轴向定位尺寸统一,使用阵列特征完成环槽的创建,避免逐个绘制槽特征导致的尺寸误差,同时要校验整体的转动惯量,确保和驱动端的输出参数匹配,不会出现启动扭矩过大的问题。对于需要做动平衡的高速工况,还需要在辊体的端面设计平衡配重的工艺螺孔,方便后期做动平衡校正时添加配重块。安装边界方面,要预留两端轴承座的固定空间,通常辊体端面到轴承座安装面的距离要保留至少10mm的装配间隙,方便安装时的调整与后期的维护拆卸。
