直齿锥齿轮传动零件结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:445595

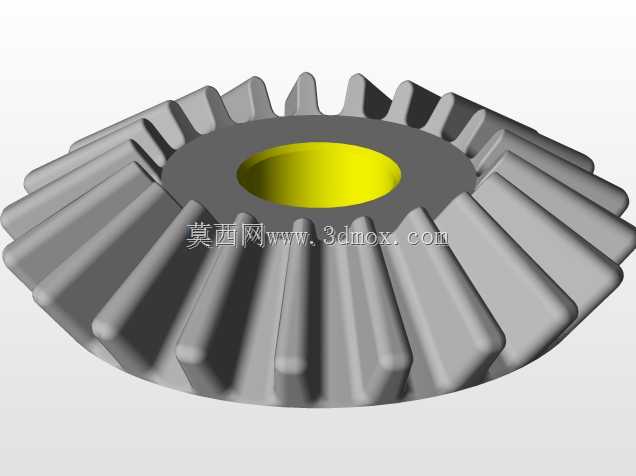

  • 直齿锥齿轮传动零件结构设计

  在差速传动、相交轴动力传递的工况场景里,直齿锥齿轮始终是核心的基础传动元件,这类零件多用于两轴线呈90度相交的传动链路中,常见于农用机械后桥、小型机床进给箱、轻工设备换向机构、园林工具传动端等位置,承担着改变动力传递方向、匹配传动比的核心作用。和圆柱齿轮不同,锥齿轮的轮齿分布在截锥体表面,齿形从大端到小端呈线性收缩,这一结构特性决定了它的建模逻辑、安装校验逻辑和圆柱齿轮存在本质区别。

  从实际使用的功能特性来看,这款直齿锥齿轮的轮齿采用标准直齿齿形,啮合过程中不存在轴向分力,对支撑轴承的轴向载荷要求更低,相比螺旋锥齿轮加工难度更小、装配调整更简便,适合转速不超过1500r/min、传动载荷平稳的中低速传动场景。中心的轴孔采用通孔设计,用于和传动轴配合传递扭矩,实际装配时可根据轴端的连接形式选择平键连接或者花键连接,轴孔的内径尺寸和配合公差需要和匹配的传动轴保持一致,装配时需要保证齿轮的背锥面和安装基准面完全贴合,避免出现啮合偏载导致的轮齿早期磨损。

  设计这类锥齿轮的时候,首先要确定的是分锥角参数,分锥角的取值直接和配对齿轮的传动比挂钩,当两轴垂直传动时,两个配对齿轮的分锥角之和为90度,建模过程中需要先绘制齿坯的截锥轮廓,确定齿顶锥、齿根锥的锥度参数,再根据模数、齿数计算大端齿厚、齿高参数,通过阵列特征完成全部轮齿的构建。轮齿的齿面曲率需要严格匹配啮合方程,保证啮合过程中齿面接触区位于齿高中部,避免出现齿顶边缘接触或者齿根干涉的问题,实际建模时需要预留出齿侧间隙,补偿热膨胀和加工装配带来的误差,防止传动过程中出现卡滞。

  从安装边界来看,这类锥齿轮的轴向定位通常依靠轴肩或者锁紧螺母实现,安装时需要调整两个配对齿轮的轴向位置,保证轮齿的啮合侧隙在合理范围内,侧隙过小会导致轮齿润滑不足、运转发热卡滞,侧隙过大则会导致传动回程误差增大,换向时出现冲击异响。齿轮的大端外径是安装时的重要尺寸参考,设计安装腔体时需要预留足够的径向空间,避免轮齿和腔体内壁发生剐蹭,齿轮的轴向安装长度需要和轴端的固定结构匹配,保证装配后齿轮不会出现轴向窜动。

  在实际工况应用中,这类直齿锥齿轮的失效形式多为轮齿磨损、齿面点蚀或者轮齿折断,因此设计时需要根据传递的扭矩大小选择合适的材料和热处理工艺,中载场景下多采用40Cr调质后齿面高频淬火,轻载场景下可采用45号钢正火处理,建模过程中需要在齿根位置做合理的圆角过渡,降低齿根的应力集中系数,提升轮齿的抗弯曲疲劳强度。和螺旋锥齿轮相比,直齿锥齿轮运转时的噪声相对更大,因此不适合高速重载的传动场景,但因为其加工成本低、装配维护简便,在中低速相交轴传动场景中依然有着不可替代的应用价值,很多小型设备的换向传动结构都会优先选用这类直齿锥齿轮作为核心传动元件,降低整体的制造和维护成本。
