M5规格盘头十字槽20长螺钉结构设计

　　在各类机电设备装配、钣金结构连接、消费电子产品壳体固定、小型工装夹具组装场景中，这类盘头十字槽螺钉是应用覆盖度极高的一类紧固件，不同于沉头螺钉需要预先加工适配的沉孔来保证安装后表面齐平，盘头结构的螺钉可以直接在通孔结构上完成锁紧，对安装面的加工精度要求更低，尤其适合薄壁钣金件、塑料壳体这类不适合加工沉孔的基材连接场景。从结构设计逻辑来看，这款M5公称直径的螺钉，有效螺纹长度设置为20mm，适配总叠厚在12mm到18mm区间的连接件锁紧，预留的2到8mm螺纹旋合长度可以保证足够的锁紧力，同时避免螺纹过长导致的末端突出干涉问题。盘头的头部直径设计参考通用紧固件标准，控制在9mm到10mm区间，头部厚度约3mm，

　　既保证十字槽驱动结构有足够的深度来传递拧紧扭矩，避免拧花槽口的问题，也不会因为头部尺寸过大占用过多的装配空间，在空间紧凑的设备内部走线区域、PCB板固定位这类对头部突出高度敏感的位置，这个头部尺寸可以平衡锁紧强度和空间占用的矛盾。十字槽的驱动结构设计适配PH2规格的十字螺丝刀，这是工业装配场景中普及率最高的螺丝刀规格之一，无论是产线自动化电批还是日常手动维护工具，都可以直接适配，不需要特殊的定制批头，大幅降低装配和后期维护的工具成本。螺纹部分采用标准粗牙螺纹，螺距0.8mm，牙型角60度，这种通用粗牙螺纹的抗松动性能在常规震动工况下表现稳定，不需要额外的防松胶辅助就可以满足多数民用设备、普通工业设备的锁紧需求，

　　同时标准螺纹的通止规一致性好，和市面上所有M5规格的螺母、预制螺纹孔都可以完美适配，不需要做特殊的适配加工。从安装边界来看，这款螺钉的安装通孔推荐加工直径为5.2mm到5.5mm，既可以保证螺钉顺利穿过，也不会因为间隙过大导致连接件错位，头部的承压面为平整的环形接触面，锁紧时的压力可以均匀分布在被连接件表面，对于塑料、铝合金这类硬度较低的基材，不需要额外加装平垫就可以避免压痕过深损坏基材表面，如果是震动较强的工况，也可以在头部下方加装弹垫来提升防松性能，盘头的环形承压面有足够的接触面积来容纳标准尺寸的平垫和弹垫，不会出现垫片滑脱的问题。在实际选型过程中，这类螺钉常被用于电气柜内部的导轨固定、小型电机的端盖锁紧、设备外壳的拼接组装、

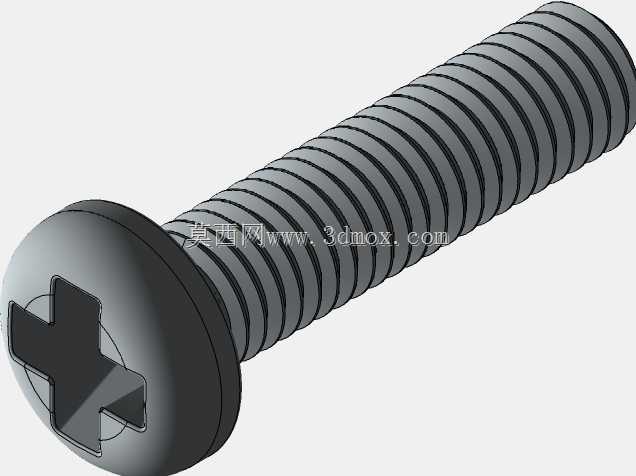

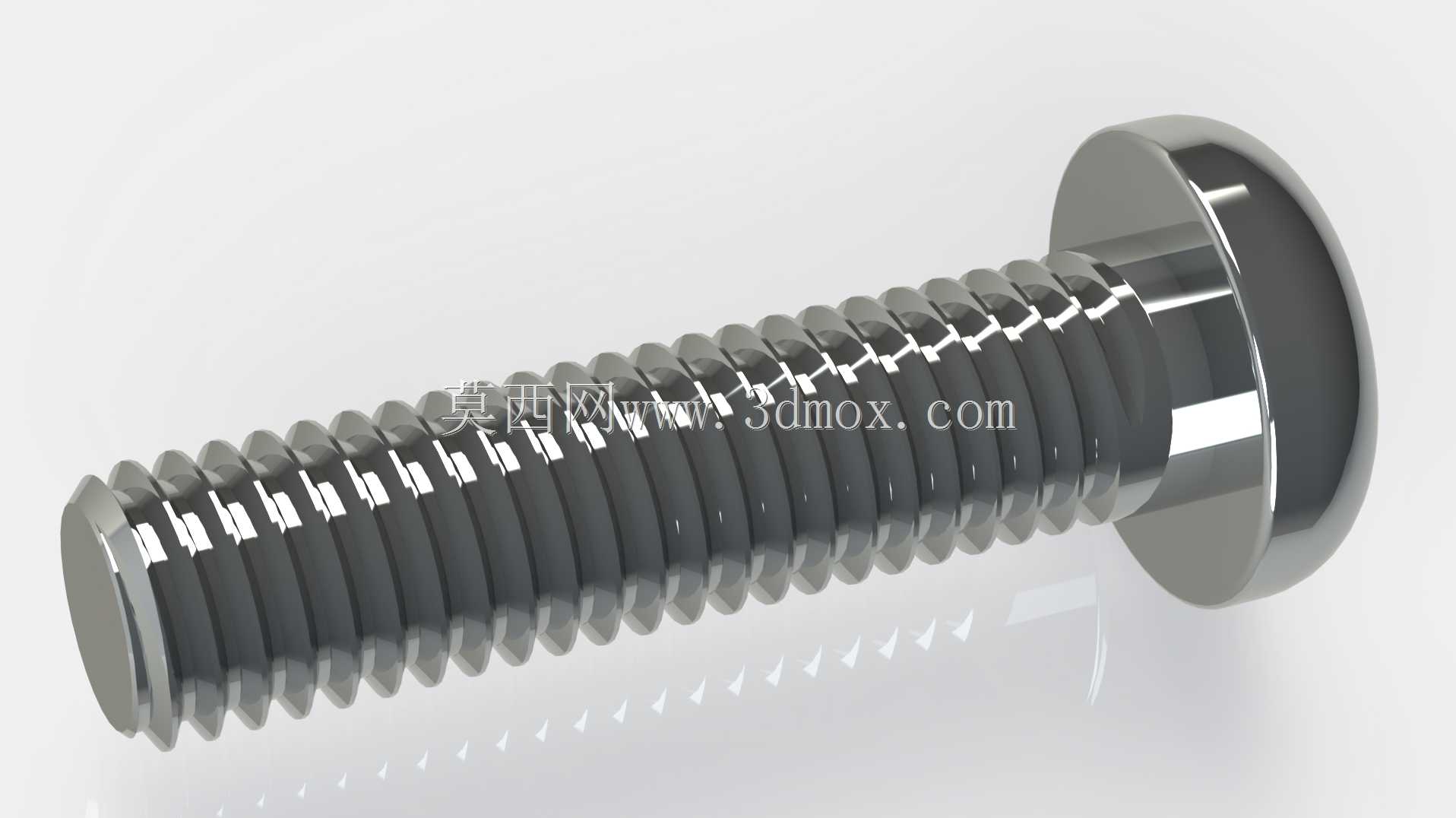

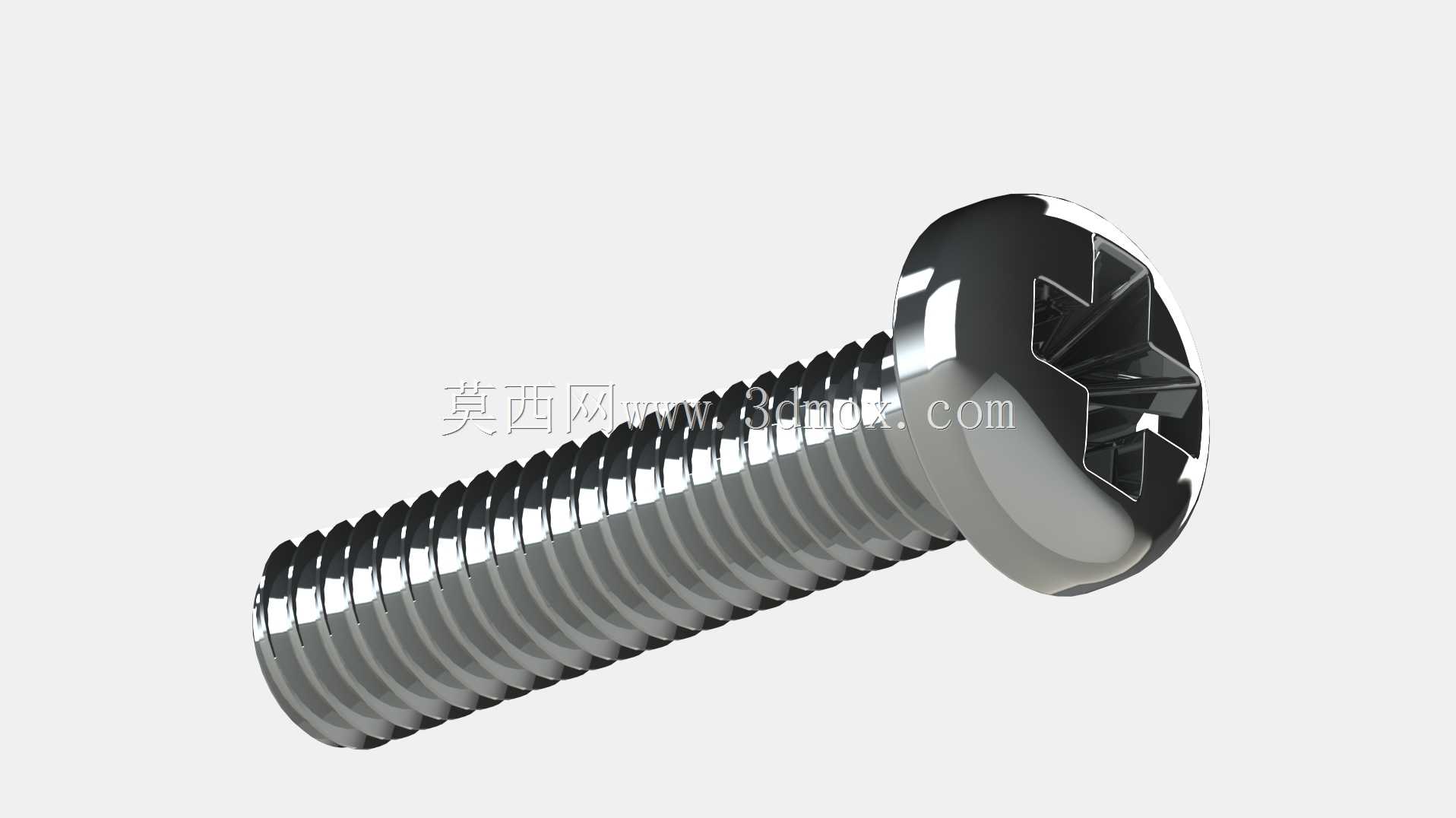

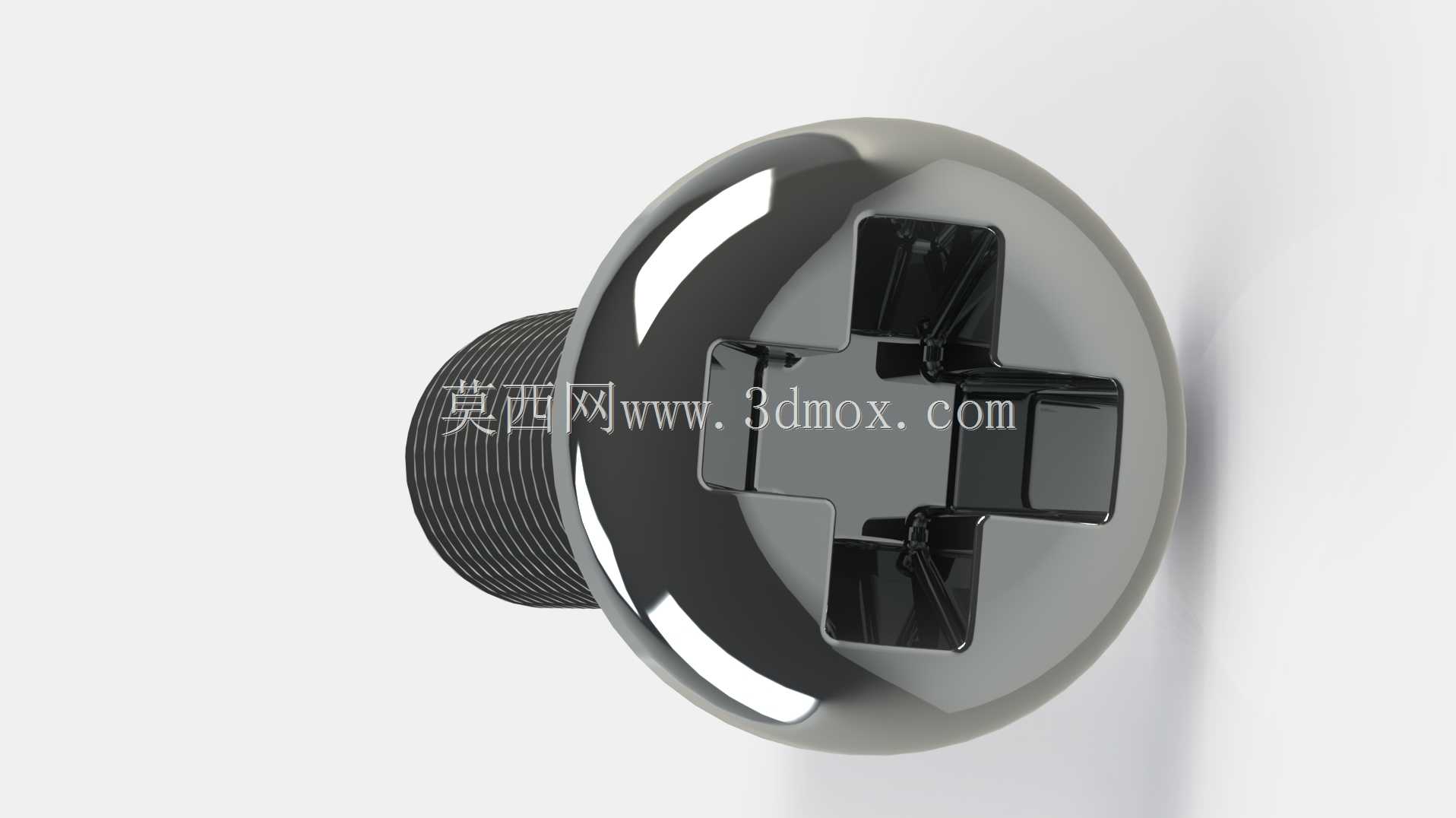

　　自动化设备的钣金护板安装等场景，相比内六角圆柱头螺钉，十字槽盘头螺钉的头部突出高度更低，外观更整洁，适合有外观要求的外露壳体连接，相比一字槽螺钉，十字槽的驱动对中性更好，拧紧时不容易滑脱，对装配工人的操作熟练度要求更低，能有效提升产线的装配效率。建模过程中，螺纹部分采用精确的螺旋扫描特征生成真实牙型，而非简单的贴图示意，在做虚拟装配干涉检查时，可以真实模拟螺纹旋合过程中的间隙情况，避免设计阶段出现螺纹孔深度不足、螺钉和内部结构干涉的问题；头部的十字槽特征严格按照标准驱动深度建模，槽口的倒角和底部圆角都做了还原，可以用于装配过程中的工具干涉模拟，验证电批批头在拧紧过程中是否会和周围结构发生碰撞。头部和螺杆衔接的位置做了标准的过渡圆角，这个位置是螺钉应力集中的高发区域，合理的圆角设计可以大幅提升螺钉的抗剪切强度，在承受横向载荷的时候不容易出现头部断裂的问题，建模时还原这个圆角特征，也可以在有限元受力分析时得到更贴近实际工况的应力计算结果，给结构选型提供更准确的参考依据。
