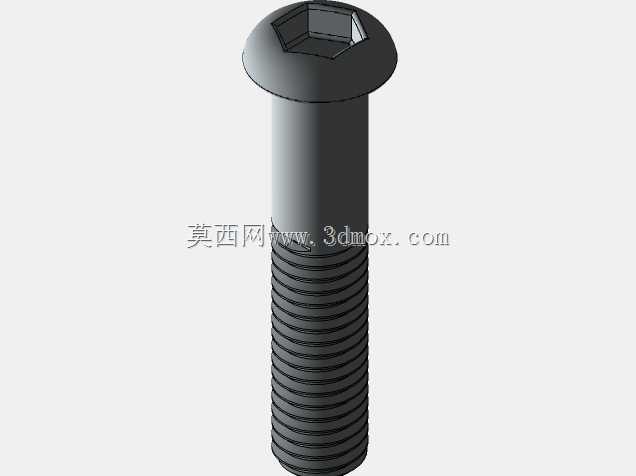

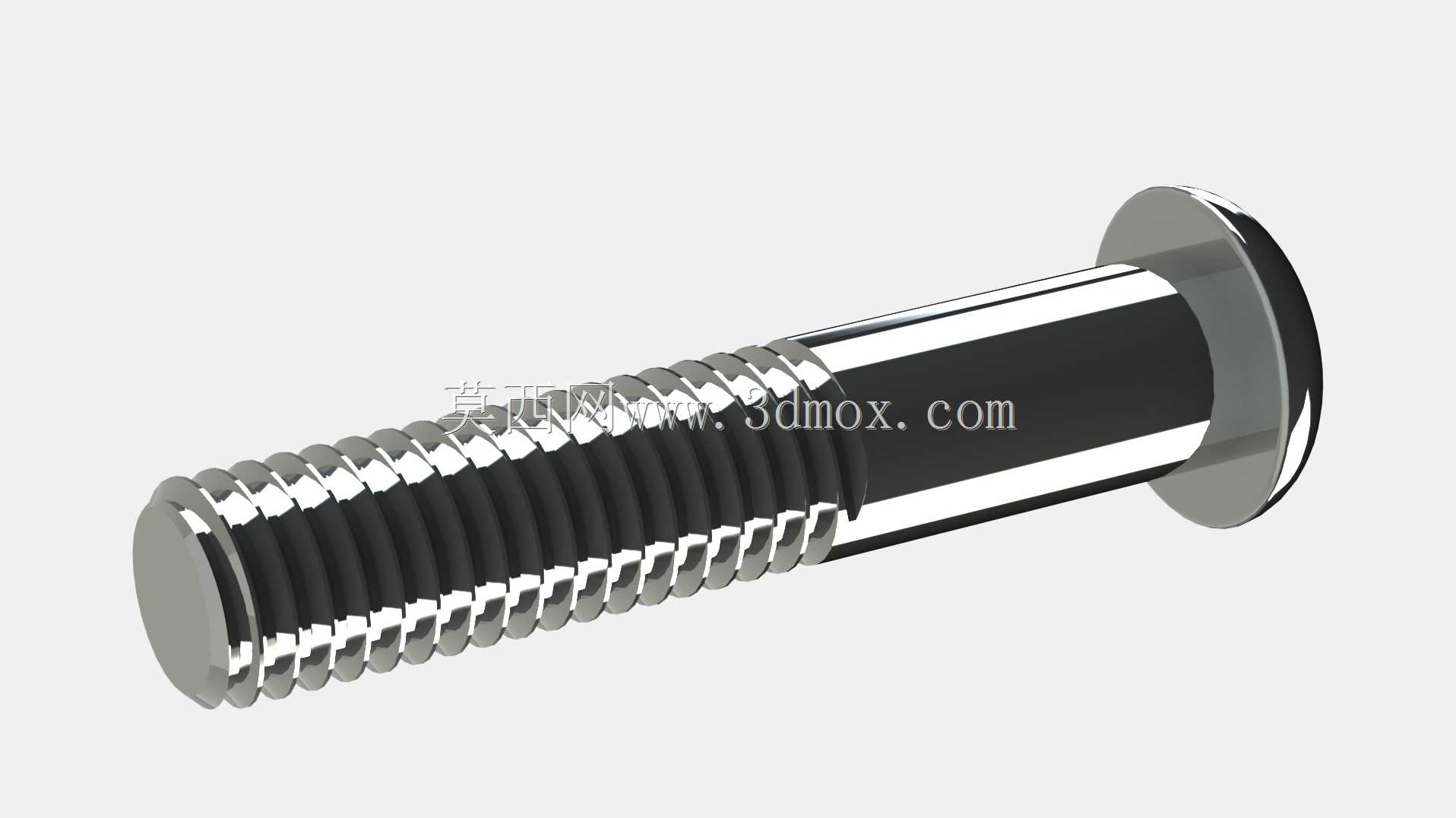

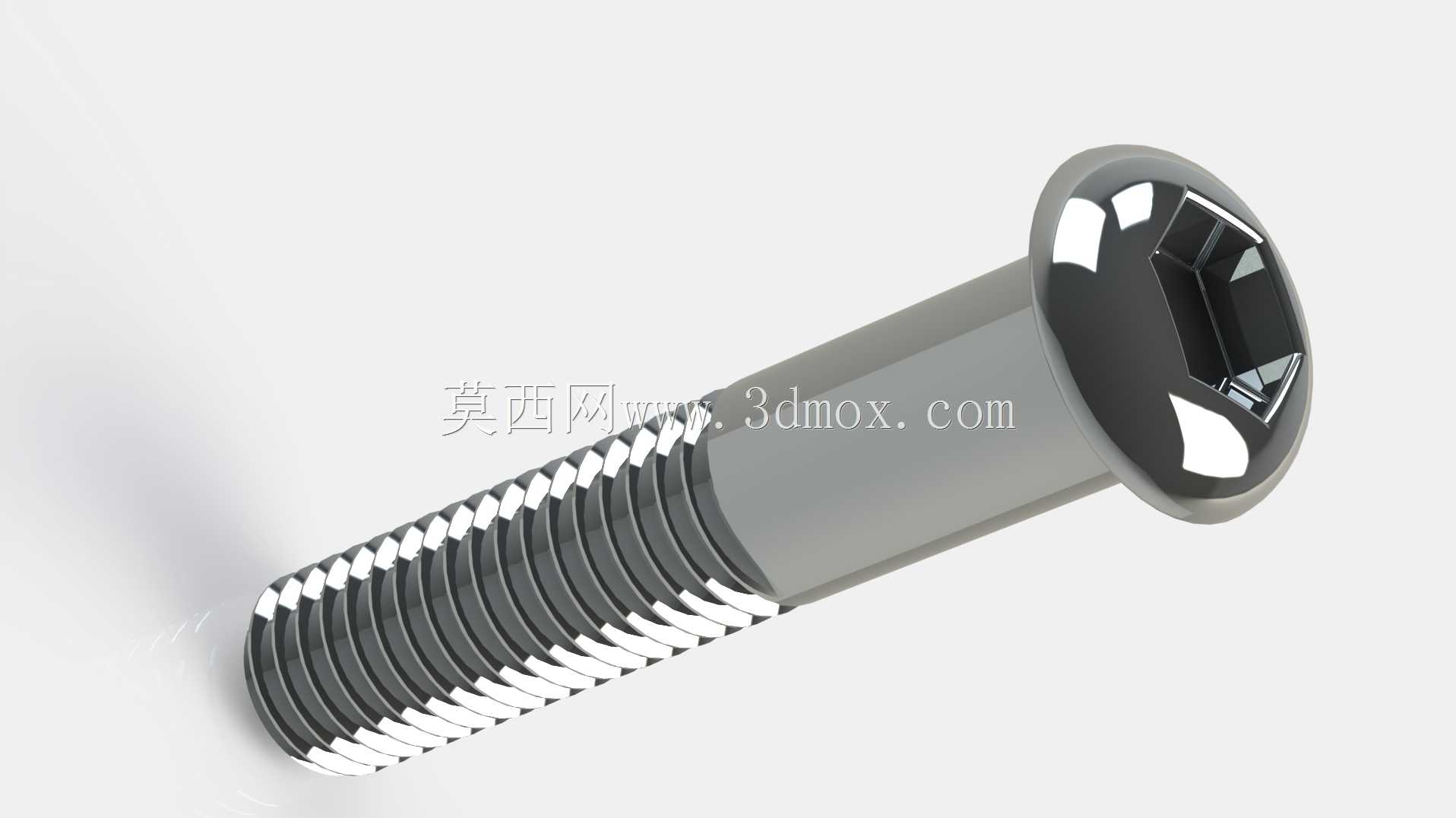

M5x25内六角沉头紧固螺钉三维结构

　　在各类机电设备装配、工装夹具搭建、非标自动化结构设计场景中，沉头内六角螺钉是应用频次极高的紧固连接件，这款M5规格公称长度25mm的扁头内六角螺钉，适配沉头孔安装工况，安装后螺钉头部可完全沉入工件表面以下，不会在装配面形成凸起干涉，尤其适合设备外护板、钣金覆盖件、滑移轨道侧板等对装配平面度有要求的连接部位。从结构设计逻辑来看，该螺钉采用内六角驱动形式，相比十字槽、一字槽的沉头螺钉，内六角槽型可承受更大的拧紧力矩，装配时打滑概率更低，适合需要一定预紧力的钢性连接场景，同时沉头头部的锥面设计可在拧紧过程中自动对中，抵消安装孔位的微小同轴度偏差，降低装配对位难度。螺钉头部采用扁型沉头结构，相比标准沉头螺钉头部厚度更薄，

　　适配板厚较薄的钣金件安装场景，不会因沉头孔深度不足导致头部凸出，也避免了沉头孔钻穿过深降低工件结构强度的问题。螺纹部分采用标准公制粗牙设计，螺距适配常规M5螺纹加工参数，通止规适配性良好，可与常规M5丝锥加工的内螺纹、压铆螺母、涨铆螺母等各类内螺纹连接件顺畅配合，螺纹段长度覆盖常规薄板叠层连接的厚度需求，无螺纹的光杆部分可在装配时穿过工件的光孔，配合螺纹段实现精准的轴向定位。从安装边界来看，该螺钉适配的沉头孔需匹配头部外径、锥面角度加工，沉头孔深度需略大于螺钉头部厚度，保证拧紧后头部完全沉于工件表面以下，安装时需注意内六角扳手的插入深度，选用匹配规格的公制内六角扳手，避免拧花槽口导致螺钉无法拆卸。在实际设备应用中，

　　这类螺钉常被用于自动化设备的铝型材封板连接、小型工装的定位板紧固、电子设备外壳的拼接装配、小型传动组件的端盖固定等场景，由于沉头安装后表面平整无凸起，不会对滑移部件、输送皮带、操作人员造成剐蹭风险，在设备外部防护结构、人员易接触的装配部位应用优势明显。建模过程中需重点保证头部锥面角度、内六角槽的对边尺寸、螺纹大径中径小径的参数准确性，同时还原螺纹收尾处的自然退刀结构，保证模型导入装配体后可实现真实的干涉检查，模拟实际装配时的沉头贴合状态，避免设计阶段出现孔位不匹配、头部干涉、螺纹啮合长度不足等问题。这类标准紧固件的三维模型可直接调用至各类装配体中，无需重复建模，能大幅提升结构设计阶段的选型与装配效率，在做设备BOM统计时也可直接提取规格参数，减少标准件选型的核对工作量。
