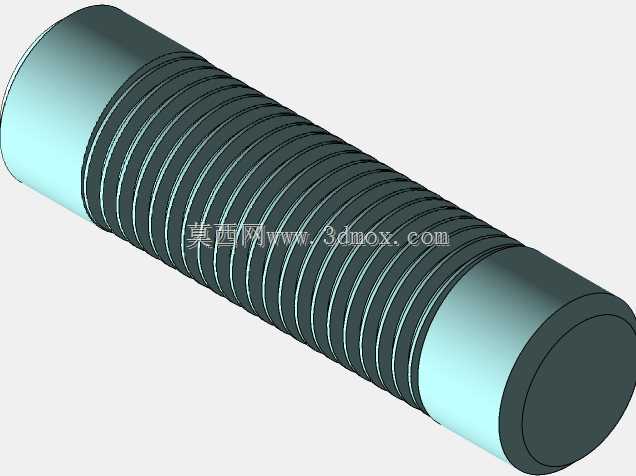

M30规格菲力牛排全螺纹螺柱结构设计

　　在重型钢结构连接、大型液压阀组装配、矿山设备机架拼接这类需要大载荷紧固的场景里，M30规格的全螺纹螺柱是应用频率极高的一类紧固件，区别于普通单头或双头螺柱，全螺纹结构的设计初衷，是为了适配不同厚度叠层构件的连接需求，无需提前计算拧入深度，现场装配时可根据实际叠层总厚度灵活选配螺母位置，大幅降低现场施工的选配难度。这类螺柱的实际用途覆盖了从重型设备地脚固定、大型模具模架锁紧，到高压管道法兰对接的多类工况，尤其是在需要经常拆装检修的设备连接位置，全螺纹结构不会因为局部螺纹磕碰导致整个螺柱报废，只要损伤段未覆盖有效锁紧区间，就可以调整螺母安装位置继续使用，相比定长双头螺柱的容错率更高。从功能特性上看，M30的公称直径对应的螺纹有效截面积，

　　能够满足8.8级强度下近30吨的抗拉载荷需求，适配绝大多数中重型工业设备的紧固载荷要求，连续的外螺纹结构也让螺柱在承受轴向拉力的同时，能够配合防松垫圈、双螺母结构实现更好的防松效果，在存在持续振动的矿山、工程机械工况下，全螺纹段与螺母的啮合长度可以根据振动量级灵活调整，振动烈度越高的场景，可适当增加螺母啮合的螺纹扣数，提升连接可靠性。设计这类螺柱三维模型时，首先要明确螺纹的牙型参数，采用普通公制三角粗牙螺纹，牙型角60度，螺距3.5mm，建模过程中需要注意螺纹收尾段的结构处理，不能直接将完整牙型延伸到螺柱端面，要按照实际加工工艺留出2-3扣的不完全螺纹收尾段，还原真实车削加工的结构特征，避免模型导入工程图后出现工艺不合理的问题。

　　螺柱的两端端面要做0.5-1mm的倒角处理，一方面是去除加工后的锐边毛刺，避免装配时刮伤操作人员或配合零件，另一方面也能在螺母拧入时起到导向作用，降低对中难度，减少螺纹错扣的概率。外形尺寸方面，该螺柱的有效螺纹段覆盖整个杆身，两端光杆段仅保留螺纹加工所需的工艺余量，整体杆身的同轴度控制在0.1mm以内，避免装配时出现杆身偏斜导致的螺纹受力不均问题。安装边界上，需要预留的装配空间要考虑螺母的对边尺寸，M30六角螺母的对边尺寸为46mm，装配时扳手的活动空间需要在螺母径向外侧留出至少20mm的操作余量，轴向方向要留出足够的螺母拧入行程，确保叠层构件被完全压紧后，螺母外侧仍有2-3扣螺纹露出，符合紧固件装配的通用规范。

　　建模过程中还要注意杆身与螺纹过渡位置的圆角处理，避免应力集中，在承受交变载荷的工况下，螺纹根部的应力集中是螺柱断裂的主要诱因，因此在三维模型里还原螺纹根部的R角结构，能够为后续的有限元强度分析提供准确的模型基础，帮助设计人员校核不同载荷下的螺柱应力分布，提前预判失效风险。这类全螺纹螺柱的三维模型，除了用于整机装配的干涉检查外，还可以直接导出工程图用于加工生产，模型里的螺纹参数、倒角尺寸、形位公差标注都要符合机械设计手册的相关规范，确保从三维模型到生产加工的信息传递无偏差。在设备选型阶段，设计人员可以直接调用该模型装入装配体，验证不同长度规格下的连接适配性，提前确认安装空间是否足够，避免生产装配阶段出现干涉问题，减少设计变更带来的成本损耗。
