CD4016双列直插封装电子元器件三维结构

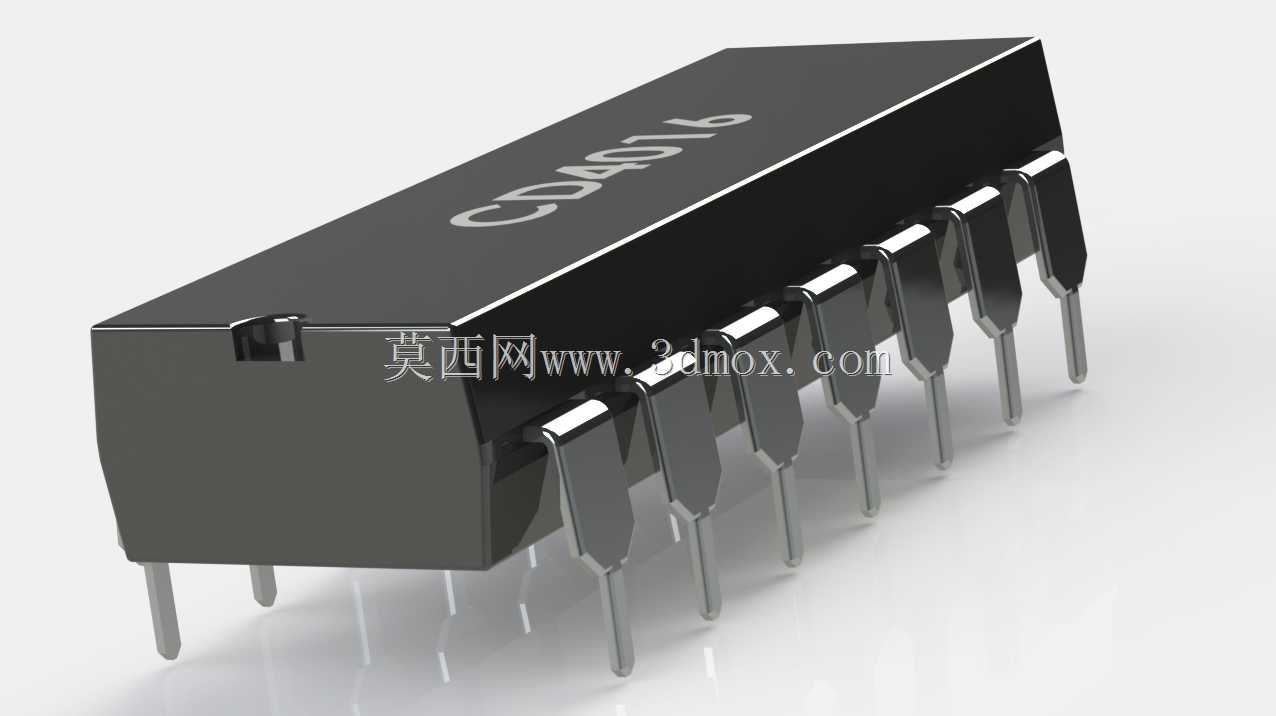

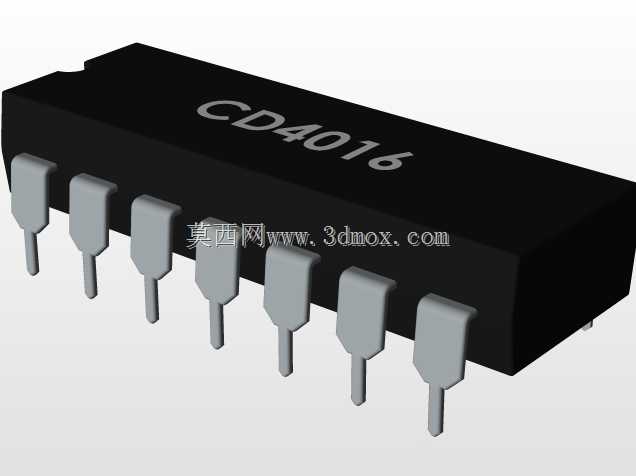

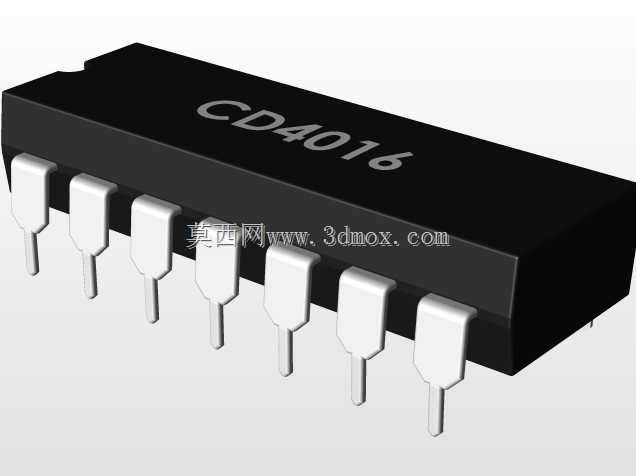

　　在做测控板卡的直插元件布局时，最先要核对的就是这类双列直插封装元件的引脚跨距与本体占位，很多刚接触硬件结构设计的工程师容易忽略塑封本体的倒角与引脚成型的外张角度，导致做PCB封装时只按理论尺寸画焊盘，实际焊接后元件本体与周边垫高的电容、接插件出现干涉，尤其是在多板叠装的紧凑机箱内，这类干涉往往要到打样组装阶段才会暴露，返工成本极高。这个CD4016的三维结构完整还原了DIP-14封装的所有细节，包括塑封本体顶部的激光标识区域、两端的注塑定位凹口、每根引脚的折弯弧度与末端切角，甚至引脚表面的镀锡层质感都做了对应呈现，不是那种简化的方块加直杆的低精度模型。从实际应用场景来说，CD4016作为四路双向模拟开关，

　　大量用在老式工业控制板的信号切换回路、音频信号路由、低速数据采集通道的通断控制上，很多服役超过十年的工控设备里还能见到这个型号的直插版本，做设备维保、旧板卡复刻的时候，这个三维模型可以直接导入装配环境，核对元件与周边散热片、固定柱、走线槽的安全间隙。设计这类元件模型的时候，不能只看 datasheet 上的标称尺寸，要考虑实际量产元件的公差带，比如引脚的中心距标称是2.54mm，但实际成型后引脚的外偏量最大会有0.15mm，塑封本体的宽度标称是6.4mm，不同厂家的塑封料收缩率不同，实际宽度会在6.2mm到6.6mm之间浮动，建模的时候把这些公差边界都考虑进去，才能让导出的STEP模型直接用于结构干涉检查，不用后续反复调整。

　　引脚部分的建模要还原两次折弯的结构，从塑封本体引出的第一段是垂直向下，到距离本体底面2.5mm左右的位置做第一次折弯，形成贴板焊接的水平段，再向下折弯出插装的垂直段，这个折弯的R角不能做的太尖锐，实际冲压成型的引脚折弯R角大概在0.3mm左右，要是模型里做成直角，不仅不符合实际加工工艺，导入有限元分析软件做引脚应力仿真的时候，还会出现应力集中的假阳性结果。很多人做直插芯片模型的时候会忽略本体底面与PCB表面的安装间隙，实际DIP封装的元件焊接后，本体底面和PCB板面之间会有0.3mm到0.8mm的间隙，这个间隙是留给焊锡流动、清洗助焊剂残留的空间，建模的时候如果把本体底面和引脚的垂直段底部做齐，装配的时候就会出现本体贴死板面的情况，

　　和实际安装状态不符，做热仿真的时候也会算错元件本体到PCB的热传导路径。在做整机布线的三维预览时，这个模型可以和其他直插元件、接插件、固定件一起装配，检查元件高度是否超过机箱内部的净高限制，DIP-14封装的CD4016本体高度大概是4.2mm，加上引脚突出PCB背面的长度1.5mm左右，在板卡正反两面都有元件的情况下，要核对背面的元件是否和这个芯片的引脚突出部分干涉，尤其是板卡靠近机箱导轨的位置，引脚突出过长容易和导轨的金属部分接触造成短路。另外，模型还原了本体一端的定位缺口，这个缺口是用来标识第一引脚位置的，在做装配工艺动画、生产作业指导书的三维配图时，这个细节可以直接用来指示元件的安装方向，避免生产时插反元件造成的批量报废。从建模思路来说，先以第一引脚的中心为坐标原点，确定14个引脚的中心坐标位置，每排7个引脚沿长度方向等距排列，两排引脚之间的跨距严格按照7.62mm的标准尺寸做，再做出塑封本体的基础长方体，在两端切出定位凹口和脱模倒角，之后单独做单个引脚的成型结构，按阵列方式排布到对应坐标位置，最后给本体做哑光黑的塑封材质、引脚做亮银色的金属镀层材质，整个模型的尺寸基准和实际元件的测量基准完全对齐，不管是用来做PCB的3D封装库，还是用来做整机的结构装配检查，都能直接复用，不需要再做尺寸修正。
