双D触发器CD4013直插封装电子元件

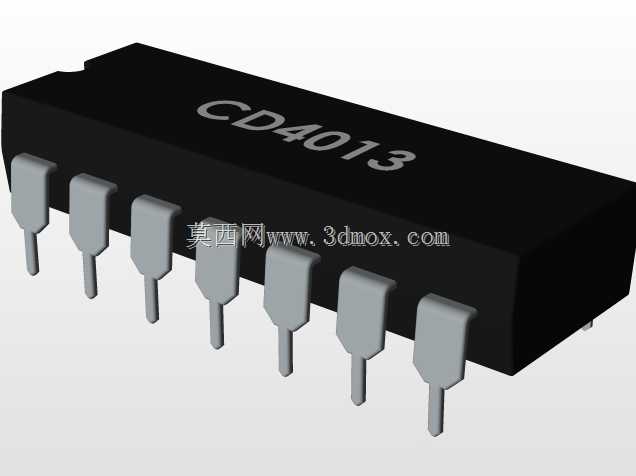

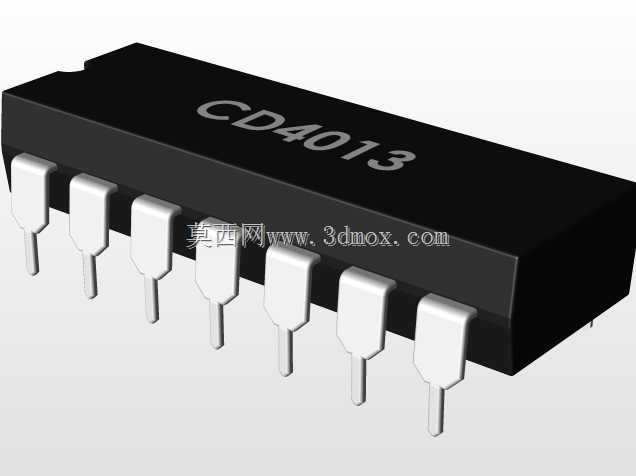

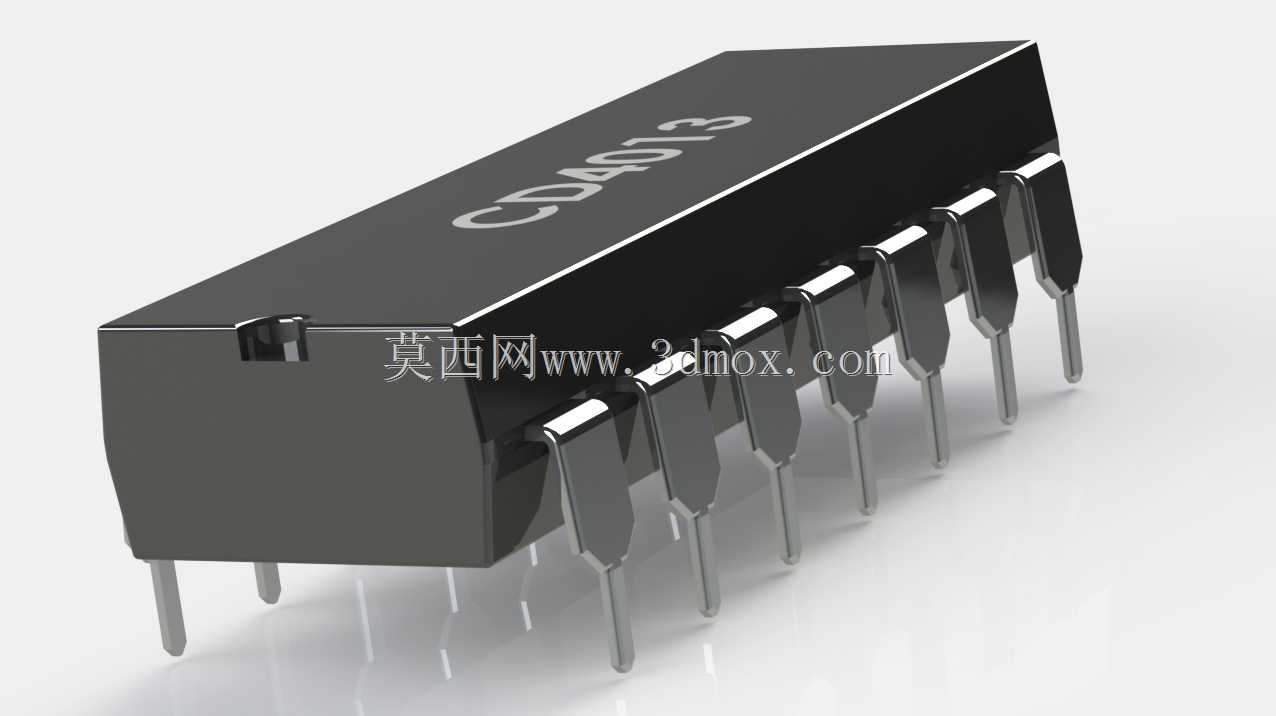

　　在数字电路设计与硬件原型验证环节，直插式封装的逻辑芯片始终是 breadboard 搭试、小批量样机制作、教学实验场景里的核心选型，CD4013作为CMOS工艺下的经典双D触发器器件，其DIP-14封装的三维结构还原，能为PCB布局校验、结构干涉检查、整机装配模拟提供精准的参考依据。很多刚接触硬件结构设计的工程师容易忽略直插芯片的引脚伸出长度、本体塑封厚度这类细节，实际做板卡堆叠、外壳开孔设计时，往往因为引脚留长不足导致焊接后板卡无法装入壳体，或是本体高度估算偏差让外壳与芯片表面产生硬干涉，这类问题在量产前的样机调试阶段会耗费大量返工时间。这款CD4013的DIP-14封装模型，严格还原了塑封本体的倒角细节、

　　引脚的折弯弧度与末端锥度，每一个引脚的中心间距严格遵循2.54mm的标准直插间距规范，本体宽度、长度以及引脚伸出塑封本体的长度都匹配工业级量产器件的实际公差范围，不会出现建模时引脚间距偏差导致导入PCB库后无法对齐焊盘的问题。从实际应用场景来看，这类双D触发器常被用于搭建分频电路、数据锁存回路、开关消抖电路，在小型工控板、学生实验装置、老式家电控制板上的应用占比很高，做这类设备的三维装配时，不仅要考虑芯片本身的安装空间，还要预留出焊接时烙铁头的操作空间，以及芯片上方散热的气流通道，模型里还原的塑封本体表面的丝印标识位置，也能在做整机BOM可视化核对时，快速识别器件型号，避免装配时错拿同封装不同功能的芯片。

　　设计这类电子元件的三维模型时，最容易出错的点在于引脚的折弯段尺寸，很多非专业建模的模型会把引脚做成直上直下的圆柱，忽略了直插封装引脚从塑封本体引出后先水平延伸一小段再垂直折弯的结构，这个折弯段的尺寸直接决定了芯片插装时引脚能否顺利穿过PCB焊盘，要是建模时省略了这个水平段，做虚拟装配时就会出现引脚与PCB焊盘错位的假象，误导结构工程师调整板卡开孔位置。另外，DIP-14封装的定位缺口位置也在模型里做了精准还原，这个缺口是硬件装配时判断芯片引脚1位置的关键标识，做自动化插件设备的吸嘴定位、工装夹具设计时，这个缺口的尺寸、位置精度直接影响插件的成功率，要是模型里的缺口位置偏差，后续做夹具设计就会出现芯片定位偏移，导致插件时引脚折损。

　　从安装边界来看，这款芯片在PCB上的占用空间不仅包含本体投影的矩形区域，还要考虑引脚折弯后向本体外侧延伸的余量，以及焊接后焊锡在焊盘上形成的圆角高度，在做板卡与周边结构件的间隙设计时，不能仅按塑封本体的宽度来预留空间，要把引脚突出本体的部分、焊锡高度都计算在内，一般来说芯片本体距离周边立式安装的电阻电容等元件至少要留1mm以上的间隙，避免焊接时连锡，同时也方便后续维修时的拆焊操作。很多工程师在做整机三维布线时，会忽略直插芯片引脚在PCB背面的伸出长度，要是板卡背面紧贴外壳内壁，过长的引脚伸出会顶到外壳，甚至磨破外壳的绝缘层造成短路，这个模型里还原的引脚穿过PCB后的伸出长度，刚好匹配常规1.6mm厚度PCB焊接后的标准留长，能直接用来校验板卡背面的安全间隙。在做教学演示类的三维动画时，精准的芯片模型也能让学生更直观理解直插封装的结构特点，理解DIP封装“双列直插”的引脚排布逻辑，比平面的封装示意图更有代入感。对于做非标自动化测试治具的工程师来说，这个模型还能用来设计测试探针的位置，探针要对准芯片的每个引脚中心，避开引脚的折弯段，保证测试时探针与引脚的接触可靠，要是模型的引脚位置不准，治具加工出来后就会出现探针接触不良的问题，反复调整探针位置会耽误治具交付周期。
