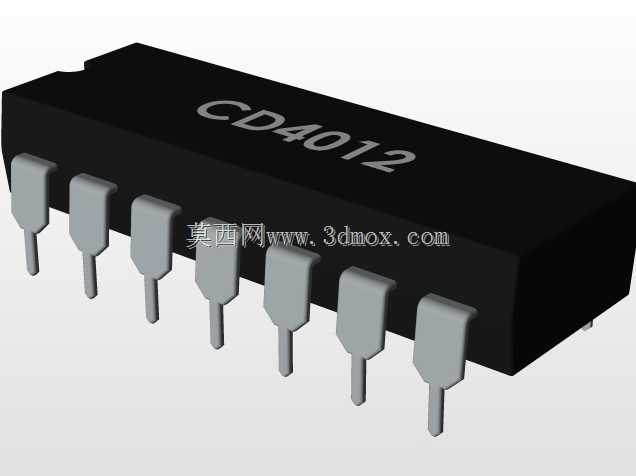

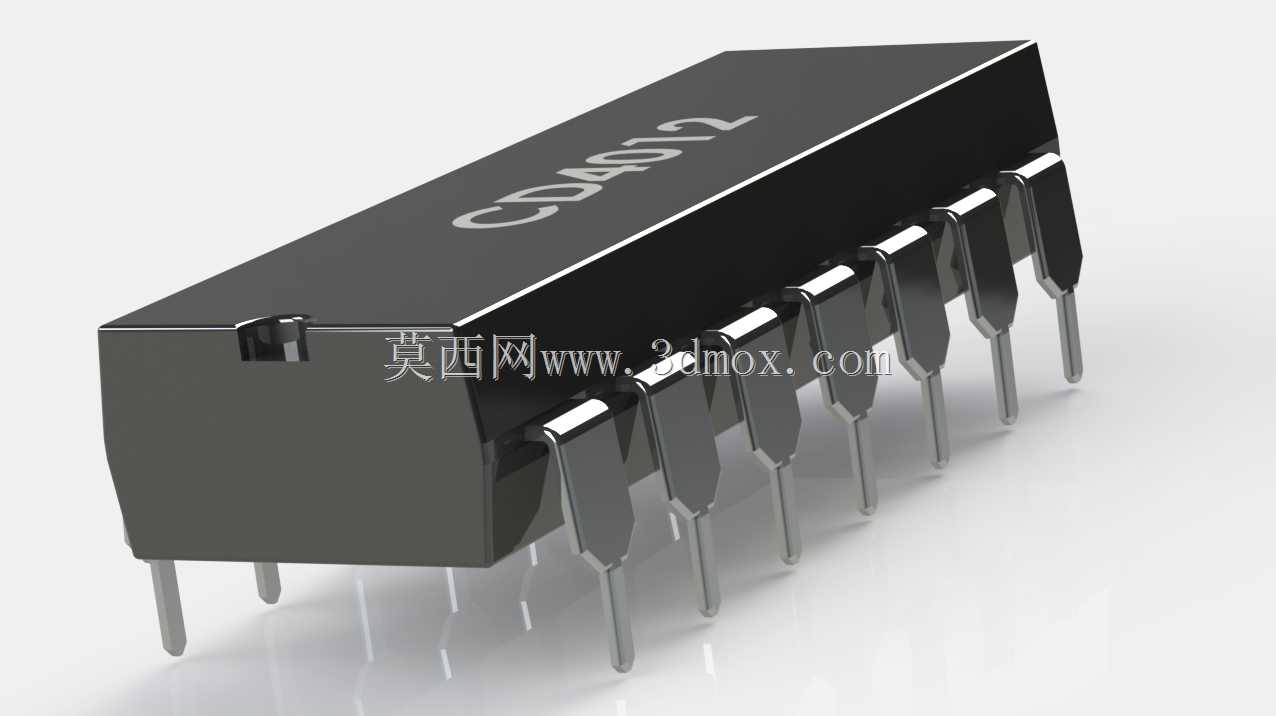

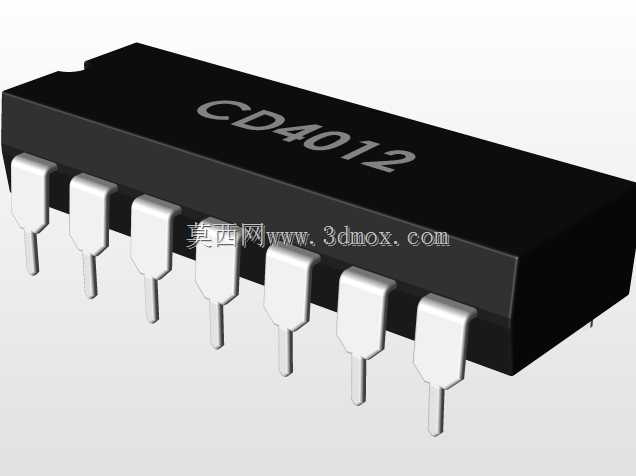

CD4012双路4输入与非门DIP封装元件

　　在做数字电路实验板、工控逻辑控制板的PCB布局和结构干涉校验时，这类双列直插封装的逻辑芯片是经常要用到的标准元件，很多刚接触结构设计的工程师容易只关注元件的电气参数，忽略封装的实体尺寸带来的安装干涉问题，比如引脚伸出长度、塑封本体的高度、引脚间距的公差，这些细节如果在三维建模阶段没有还原准确，后续做PCB装配、外壳适配的时候很容易出现卡壳，要么是芯片插不到位，要么是外壳盖上之后顶到芯片本体，要么是引脚和周边的接插件、电容电阻预留的安全间距不够。

　　这款CD4012是CMOS工艺的双4输入与非门芯片，采用标准的DIP-14封装形式，建模的时候首先要还原的就是塑封本体的轮廓，本体的边角做了微小的倒角处理，不是尖锐的直角，本体表面的丝印标识位置要和实物对齐，也就是型号字样印在本体顶面的居中区域，方便焊接和检修的时候快速识别元件型号。引脚部分是双列对称排布，每列7根引脚，引脚的截面是矩形，末端做了轻微的收窄处理，方便插入标准2.54mm间距的IC插座或者直接焊接在PCB的通孔里，引脚的弯折角度是标准的成型角度，从本体侧面伸出之后垂直向下，每根引脚的中心间距严格控制在2.54mm，两列引脚之间的排距是标准的7.62mm，这个尺寸是和通用IC插座、面包板、万能板的孔位完全匹配的，建模的时候如果这个尺寸偏了0.2mm以上，实际装配的时候就会出现插不进去的情况。

　　从实际应用场景来说，这类直插封装的逻辑芯片常用在教学实验设备、小批量试制的工控控制板、老式家电的控制板维修替换场景里，和贴片封装的同型号芯片相比，DIP封装的元件占用的PCB面积更大，但是不需要回流焊设备，手工焊接就可以完成装配，调试的时候更换也很方便，直接拔插就能替换元件，不用动用热风枪，很适合原型验证阶段使用。在做整机结构设计的时候，要考虑到这类芯片的安装高度，也就是从PCB板面到芯片本体顶面的距离，通常这个尺寸在5mm左右，如果是加装了IC插座的话，高度还要再增加3mm左右，这个尺寸边界要在三维装配的时候预留出来，避免和上方的结构件、散热片、屏蔽罩发生干涉。另外引脚的伸出长度也要注意，引脚穿过PCB之后露出的长度一般控制在1-1.5mm，方便焊接的时候上锡，建模的时候还原引脚的完整长度，就能提前校验PCB背面的元件和焊盘之间的间距，避免出现背面元件顶到引脚的短路风险。

　　设计这个三维模型的时候，没有做过度的简化，塑封本体表面的细微脱模斜度、引脚表面的金属质感、本体上的定位缺口都做了还原，那个定位缺口是在本体的一端，用来标识芯片的1脚位置，装配的时候这个缺口要和PCB丝印上的缺口标识对齐，避免插反烧坏芯片，这个细节在建模的时候不能省略，不然做虚拟装配培训或者装配工艺演示的时候，就没法给操作人员提示正确的安装方向。另外引脚的金属部分做了和实物一致的光泽处理，塑封本体是哑光的黑色环氧材质，不同材质的视觉区分做了区分，方便在装配体里快速识别不同的元件类型。

　　在做设备的BOM校验和装配模拟的时候，这个模型可以直接导入到常用的三维装配环境里，和周边的电阻、电容、接插件、PCB板、外壳结构件做干涉检查，提前发现布局上的问题，比如芯片和旁边的电解电容距离太近，导致焊接的时候电烙铁伸不进去，或者芯片上方的散热筋距离本体太近，灌胶的时候胶水流不到位，这些问题如果等到打样之后才发现，就要重新改板或者修改结构件，浪费时间和物料成本。很多工程师在做电子设备结构设计的时候，容易把IC类元件当成简单的方块来处理，忽略引脚、定位缺口、倒角这些细节，结果做出来的装配模拟和实际情况偏差很大，等到生产的时候才发现各种装配问题，而按照实物尺寸还原的精准模型，就能在设计阶段把这些潜在的问题都排查掉，减少后续的改模次数。

　　另外在做维修场景的模拟、教学演示课件的时候，这个模型也能直观展示DIP封装芯片的安装方式、引脚排布规律，让初学者快速掌握直插IC的装配要点，比如1脚的识别方法、引脚插入的深度要求、焊接时的引脚处理方式，比单纯看二维图纸要直观很多。对于做非标自动化设备里的电路板装配工位设计的工程师来说，这个模型也可以用来校验插件机构的夹爪尺寸、送料轨道的宽度，确保机构能够准确抓取芯片，精准插入到PCB的对应位置，不会因为尺寸偏差导致插件失败、引脚弯折的问题。
