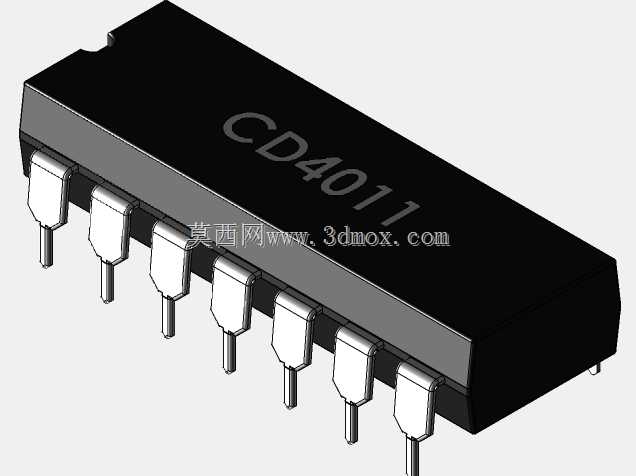

CD4011双列直插14脚逻辑芯片结构

　　在数字电路实验台搭建、小型工控逻辑板开发、学生电子实训套件制作这类场景里，直插封装的四2输入与非门芯片是出镜率极高的基础元件，CD4011采用DIP-14封装的版本，凭借成熟的封装工艺、宽松的焊接容错率，至今仍是手工焊接场景、通孔插装工艺电路板的常用选型。做这块元件的三维建模时，最先要卡准的是安装边界尺寸，DIP-14封装的引脚间距严格遵循2.54mm标准排距，两排引脚的跨距为7.62mm，芯片本体的长度、宽度、高度都要匹配实际元件的公差范围，引脚的伸出长度、弯折弧度都要还原真实直插引脚的形态，避免做PCB封装适配时出现引脚对位偏差、插装时顶到板上周边元件的问题。从功能特性来看，CD4011内部集成了四组独立的2输入与非门，

　　单芯片就能完成多组基础逻辑运算，不管是搭简单的多谐振荡器做信号源，还是组合逻辑电路做信号判断、电平转换，都能通过外围少量阻容元件实现功能，在低压控制电路、简易逻辑联锁回路里，这类芯片不需要复杂的外围供电设计，适配宽电压工作范围，抗干扰能力足以应对常规工业现场的普通电磁环境。建模过程中，本体表面的丝印标识位置、引脚的金属倒角、封装本体的脱模斜度这些细节都做了还原，不是做简化的方块示意，因为在做整机结构装配校验时，芯片本体的高度会影响上方绝缘片、屏蔽罩的安装空间预留，引脚的粗细要匹配标准PCB通孔的焊盘孔径，要是模型做了简化，后续导出到装配环境里做干涉检查时，很容易出现实际焊接后元件和周边结构碰擦的问题。

　　很多刚接触电子结构设计的工程师容易忽略直插芯片的引脚成型公差，实际生产里不同批次的直插元件引脚张开角度会有细微偏差，建模时给引脚根部预留了合理的形变空间，在做电路板元件布局仿真时，能更准确评估焊盘周边的预留间隙是否满足手工焊接、返修操作的空间需求。另外，芯片本体的顶部凹槽定位标记、第一脚的圆形标识位置都严格对应实物的定位规范，在做装配指导动画、生产作业指导书的三维示意时，能直接用来演示芯片的正确安装方向，避免生产时插反芯片导致电路功能失效。这类基础电子元件的三维模型，核心价值不是做外观展示，而是服务于从电路设计到结构装配的全流程校验：在PCB布局阶段导入模型，能直观看到元件和周边接插件、电容、散热片的空间位置关系；

　　在做机箱内部布线规划时，能准确计算元件上方的走线空间是否足够，不会因为模型尺寸失真导致实际组装时出现压线、元件顶壳的问题。不同于贴片封装的元件，DIP封装的直插芯片在焊接后引脚会穿过PCB板在背面露出一定长度，建模时也还原了引脚穿过板后的伸出段长度，方便评估电路板背面和机箱底板之间的安全间隙，避免背面引脚戳到底板造成短路风险。在教学实训场景里，这类精准的元件模型还能用来做虚拟焊接实训的素材，让学员在三维环境里熟悉直插芯片的安装方向、引脚对位要点，降低实际实操时的元件损耗率。从设计思路上来说，整个模型没有做多余的艺术化夸张，完全围绕工程应用的实际需求搭建，所有尺寸基准都来自行业通用的封装规范，同时兼顾了不同厂家生产的同型号元件的尺寸公差范围，不管是做课程设计的电路仿真，还是做量产产品的结构校验，都能直接适配使用场景，不需要再做额外的尺寸修正。
