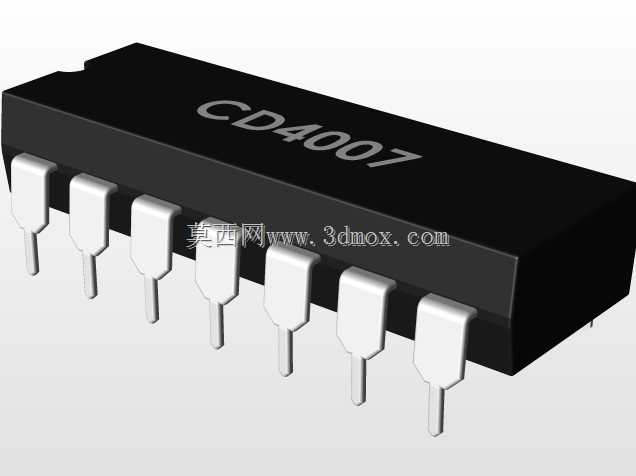

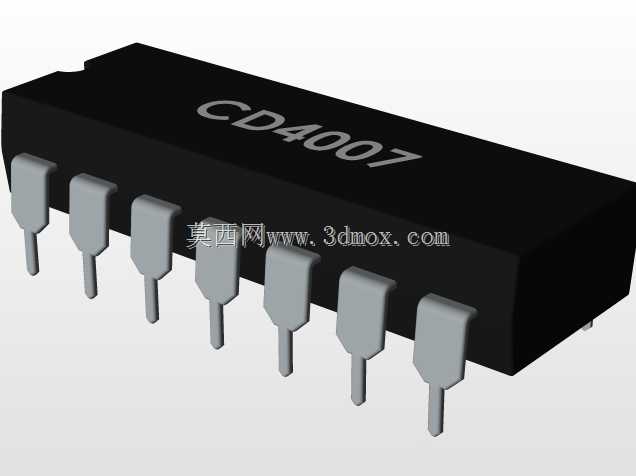

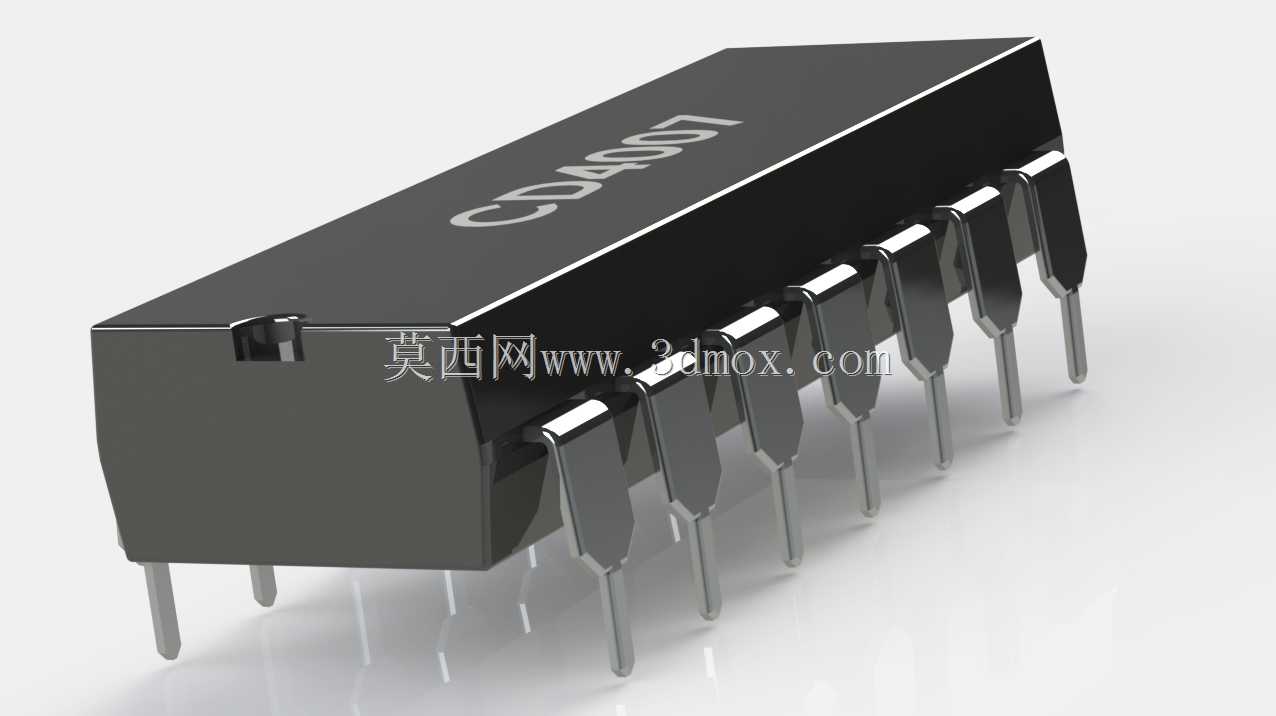

CD407DIP14双列直插集成电路封装结构

　　在各类工业控制板卡、民用消费电子、仪器仪表内部的电路板上，双列直插封装的逻辑芯片始终是板级电路设计里应用极广的基础元件，CD407对应的DIP-14封装结构，是很多刚接触硬件设计、三维建模的工程师最先接触的电子元件建模对象之一。做这类元件的三维建模，最先要明确的是它在整机结构里的安装边界——DIP-14封装的引脚间距严格遵循2.54mm的行业通用标准，两排引脚之间的跨距为7.62mm，整体塑封本体的长度、宽度、高度都要匹配实际波峰焊、手工焊接的操作空间，不能出现引脚与PCB焊盘对位偏差、本体与周边插接件干涉的问题。很多新手建模时容易忽略引脚的成型角度，实际量产的直插芯片引脚并非垂直于本体底面，而是带有轻微的外张角度，

　　插入PCB过孔时能依靠引脚的弹性形变卡紧孔壁，在过波峰焊之前不会从板上脱落，同时引脚末端的倒角设计也能降低插装时的对位难度，减少产线插装工位的操作阻力。从功能特性来看，这类塑封双列直插芯片的本体是环氧树脂模塑成型，能为内部的硅片提供足够的机械防护，隔绝外界潮气、粉尘对晶圆电路的侵蚀，金属引脚采用可焊性镀层，在常规的焊接温度区间内不会出现镀层脱落、虚焊的问题。建模时要注意塑封本体表面的标识区域，实际量产的芯片会在本体表面印刷型号、批次、厂商标识，对应的凹陷或平面区域要预留足够的位置，不能出现标识区域被结构特征遮挡的问题，同时本体一端的定位缺口是装配时判断引脚序号的核心标识，缺口的位置、深度要和行业通用标准一致，

　　避免产线装配时出现芯片插反的问题——一旦芯片插反通电，大概率会直接烧毁内部电路，造成板卡报废。从应用场景来看，这类14引脚双列直插封装的逻辑芯片，既可以用在传统的通孔插装工艺的电路板上，也可以搭配对应的IC插座使用，方便后期维修更换，不需要拆焊就能直接取下芯片替换，在样机调试、小批量试制的设备里应用尤其广泛。做结构设计时，要提前考虑芯片上方的安全间隙，很多设备的电路板会靠近外壳、散热片或者其他排线，芯片本体的高度一般在4-5mm左右，上方至少要预留2mm以上的间隙，避免装配时外壳压到芯片本体，造成塑封本体开裂、引脚变形脱焊。另外，引脚的伸出长度也要匹配PCB的厚度，常规1.6mm厚度的PCB，

　　引脚穿出焊盘后的长度控制在1-2mm即可，过长的引脚会在焊接后需要额外剪脚，增加产线工序，过短则会导致焊锡无法充分包裹引脚，影响焊接可靠性。建模过程中，塑封本体的边角要做微小的倒角处理，实际生产的塑封件不会存在绝对尖锐的直角，一方面是模具加工的工艺限制，另一方面也能避免装配时尖锐边角划伤操作人员、刮伤周边的导线绝缘层。引脚的截面是矩形结构，和很多人误以为的圆柱形引脚不同，冲压成型的引脚有固定的截面尺寸，既能保证足够的载流能力，也能在插入PCB过孔时保持合适的松紧度。很多工程师在做整机结构的干涉检查时，容易忽略芯片引脚穿出PCB背面的长度，导致电路板装入机壳时，引脚尖端顶到机壳内壁，造成装配间隙不足甚至短路的问题，因此在建模时就要把引脚的双向伸出长度都准确还原，在结构评审阶段就能提前排查这类干涉隐患。对于做电路板三维装配的工程师来说，这类标准封装的元件模型不需要每次重复建模，只要按照实际尺寸参数准确建模一次，后续做不同电路设计时都可以直接调用，只需要根据具体芯片的型号调整本体表面的标识即可，能大幅提升板级结构设计的效率。还要注意的是，DIP封装的芯片在工作时会有一定的温升，虽然逻辑芯片本身功耗不高，但在密闭的设备外壳内部，长期工作时的温度累积也要纳入结构设计的考量，建模时不需要额外添加散热结构，但要在芯片周边预留出空气对流的空间，避免芯片被周边的大型元件完全包裹，影响热量散发。
