CD4006双列直插14脚电子元器件三维结构

　　在做工控板卡、实验面包板搭建设计的时候，DIP-14封装的直插器件是绕不开的基础元件，CD4006作为CMOS逻辑器件里的常用型号，其封装结构的三维建模精度，直接影响PCB布局阶段的干涉检查、治具设计的匹配度，甚至是后期手工焊接、波峰焊工装的适配效果。很多刚接触结构设计的工程师容易忽略直插芯片的建模细节，觉得只要画个方块伸出来几个引脚就行，实际在做整机装配的时候，引脚伸出长度、塑封本体的拔模斜度、引脚间距的公差累积，都可能导致插装时卡滞、焊盘对位偏移，甚至和周边的电解电容、接插件产生空间干涉。

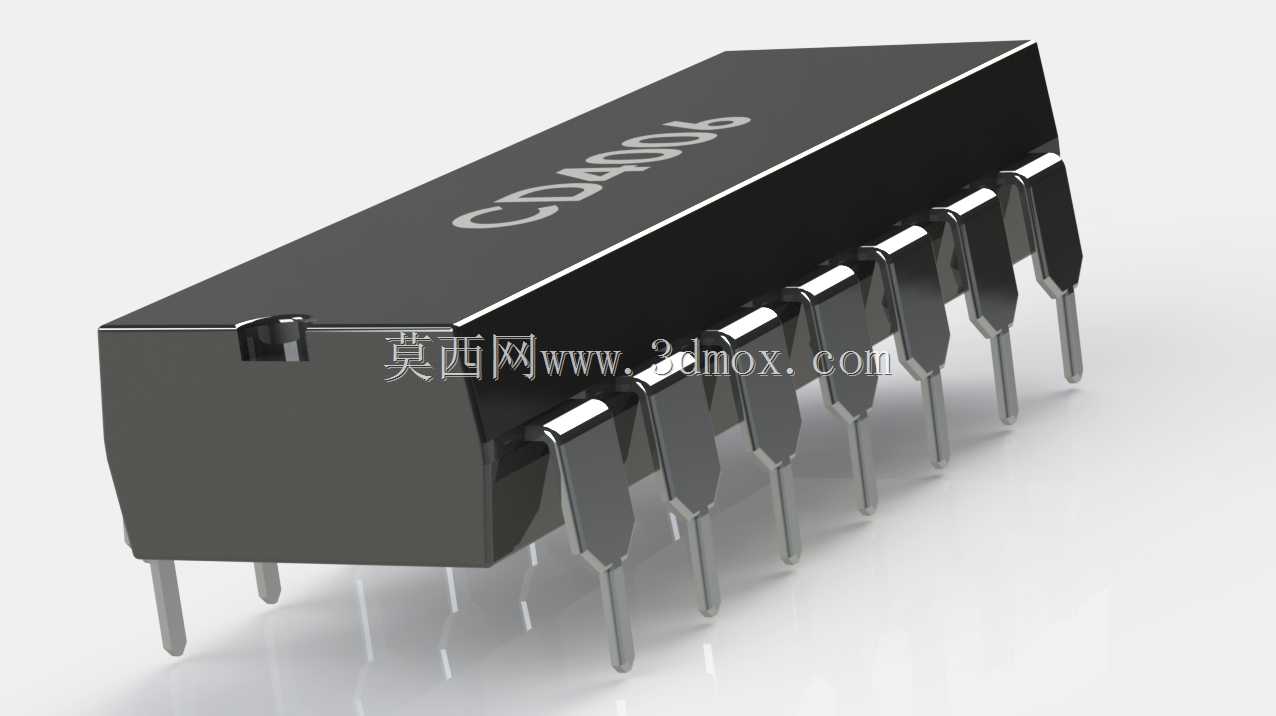

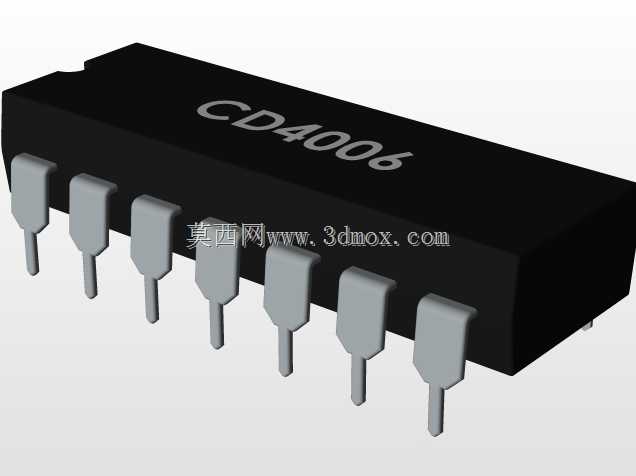

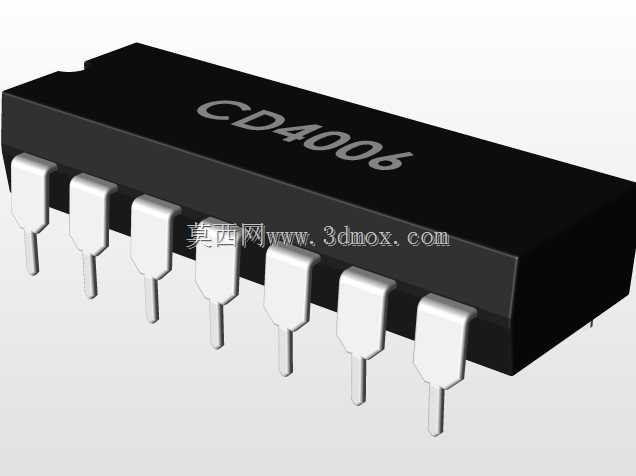

　　这个CD4006的三维结构完全按照实际量产的DIP-14封装尺寸还原，塑封本体的边角做了符合真实器件的小倒角处理，不是生硬的直角方块，本体表面的丝印标识位置也和实物对齐，做产品渲染、装配爆炸图的时候能还原真实的视觉效果。引脚部分没有做简化的直杆处理，而是还原了直插引脚靠近本体处的加宽肩部、以及引脚末端的轻微收窄结构，这个细节在做自动插件机的路径仿真时非常关键——如果忽略了肩部的台阶结构，插件头的夹取位置设计就会出现偏差，容易把引脚夹弯，导致生产良率下降。

　　从安装边界来看，这个模型严格遵循JEDEC标准里的DIP-14封装尺寸规范，两排引脚的中心间距为7.62mm，相邻引脚的中心距为2.54mm，完全匹配通用面包板、万能洞洞板以及标准PCB焊盘的布局尺寸。塑封本体的高度控制在3.3mm左右，引脚伸出本体底部的长度为3.2mm，这个尺寸既满足波峰焊时引脚穿过PCB后露出1.5-2mm的焊接要求，也预留了PCB表面丝印层、阻焊层的厚度空间，不会出现器件贴装后和PCB表面悬空间隙过大、或者本体压到周边丝印标识的问题。

　　在实际应用场景里，这类直插封装的逻辑器件多用于教学实验平台、老式工控控制板、小批量定制的电子设备中，相比贴片封装，DIP封装的器件不需要回流焊设备，手工焊接调试方便，出现故障也容易更换，很多电子工程师做原型验证的时候都会优先选用直插器件。做这类器件的三维建模时，不能只关注外形的相似度，还要考虑结构设计的工程实用性：比如塑封本体顶部的轻微凹陷是实际塑封工艺留下的浇口痕迹，模型里还原这个细节，在做设备内部的视觉检测工位设计时，可以通过这个特征做器件的正反识别，避免贴装时方向插反导致电路烧毁。

　　另外，引脚的材质特性在建模时也做了对应参考，实际直插引脚是可伐合金材质镀锡，有一定的形变余量，模型里引脚的直径设置为0.5mm，和真实引脚的线径一致，在做引脚折弯成型、工装压装的力学仿真时，这个尺寸参数能直接调用，不需要二次修改。很多工程师在做PCB的3D装配检查时，经常遇到芯片模型和插座不匹配的问题，这个模型的引脚间距、本体宽度完全匹配标准的14脚IC插座尺寸，直接导入装配就能验证插座和周边器件的安全间隙，比如插座旁边的接线端子、拨码开关会不会在插拔芯片的时候挡住操作空间，这些细节在二维PCB设计里很难发现，只有精准的三维模型才能提前排查出装配隐患。

　　从设计思路上来说，这个模型没有做过度的细节冗余，比如塑封本体内部的晶圆、引线键合结构都没有做出来，因为对于结构设计、设备装配的场景来说，内部结构不影响外部的装配干涉检查，过多的细节反而会占用装配体的文件资源，导致大装配体旋转、缩放时卡顿。模型保留的所有结构特征都是和装配、生产、调试相关的：本体的外形尺寸决定了器件在板卡上的占用空间，引脚的尺寸和位置决定了焊盘、插座的匹配度，本体表面的标识特征决定了视觉检测的识别点，完全贴合工程设计的实际需求，而不是单纯做外观展示用的外观模型。

　　在做整机的布线设计时，这个模型的本体高度也能给走线预留参考，比如PCB顶层在芯片下方走信号线的时候，要避开引脚的穿板位置，同时芯片本体和PCB之间的微小间隙，也可以走一些细的信号线，只要线宽、线距满足安全规范即可，精准的模型能帮助工程师最大化利用板卡的布线空间，不用因为模型尺寸不准而刻意预留过大的安全间隙，导致板卡尺寸不必要的增大。对于做教学演示、电子实训设备的设计人员来说，这个模型的还原度足够支撑虚拟仿真实验的搭建，学生在虚拟环境里就能认识直插芯片的外形结构、引脚排列顺序，和真实器件的操作手感保持一致，不会出现虚拟模型和实物脱节的问题。
