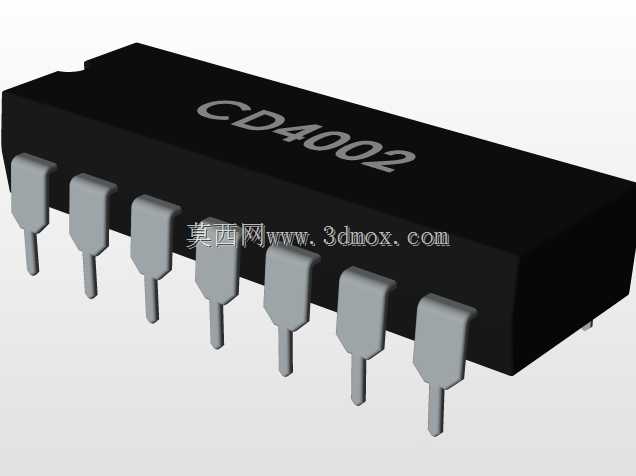

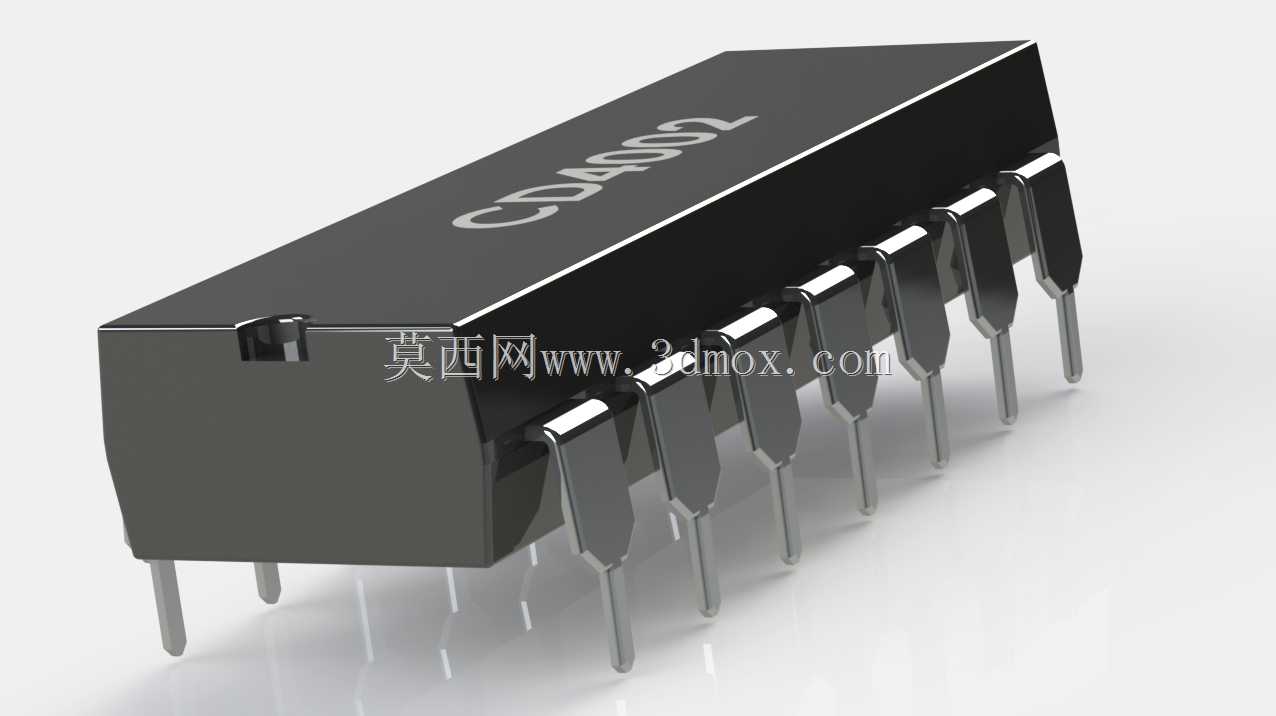

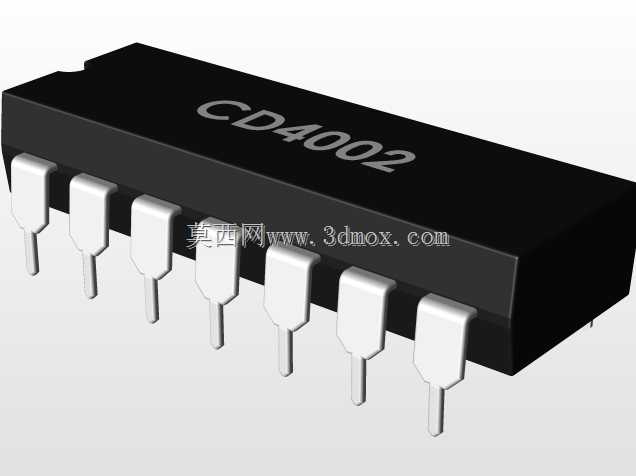

CD4002双4输入或非门DIP封装元件建模

　　在数字电路实验装置、老式工业控制板卡的原型搭建环节，直插封装的逻辑芯片始终是硬件开发绕不开的基础元件，CD4002作为CMOS系列里的双路4输入或非门器件，承担着组合逻辑运算、信号电平判断、多条件联锁触发的核心作用，不少入门级数字电路教学平台、小型工控逻辑单元里，都能找到这款芯片的应用痕迹。做这款元件的三维建模时，最先要明确的是DIP-14封装的安装边界，这类双列直插元件的引脚间距严格遵循2.54mm的英制标准，两列引脚的跨距为7.62mm，元件本体的长度、宽度、高度都要匹配通用IC插座、万能板、PCB直插焊盘的适配尺寸，不能出现引脚对位偏差、本体与周边元件干涉的问题，毕竟很多时候这类模型是用来做PCB装配干涉检查、

　　教学演示装置的结构排布验证的，尺寸公差控制要贴合实际生产的元件规格。从功能特性来看，CD4002单颗芯片集成了两个独立的4输入或非门，每个或非门的输出状态完全由四个输入引脚的电平共同决定，只要任意一个输入为高电平，对应输出就会拉低，只有所有输入全为低电平时输出才为高电平，这种逻辑特性让它很适合做多路信号的联锁判断，比如设备安全门的多点位检测、操作按钮的互锁逻辑、多传感器信号的汇总判断，在不需要复杂可编程逻辑器件的简易控制场景里，用这类通用逻辑芯片搭建电路，成本更低、抗干扰能力也能满足常规工业环境的使用要求。建模过程中，除了精准还原引脚的直径、长度、折弯角度，还要注意本体表面的标识位置，实际量产的CD4002芯片表面会印有型号标识、

　　定位凹点，这些细节的还原能让模型在装配演示、教学动画制作里更具真实感，引脚部分的建模要考虑焊接后的实际状态，引脚伸出本体底部的长度要匹配波峰焊后的引脚预留长度，不能过长导致与底层布线干涉，也不能过短造成焊接强度不足。实际应用里，这类直插逻辑芯片的安装方式分为两种，一种是直接焊接在PCB板上，另一种是先焊接IC插座再将芯片插在插座上，建模时要预留出插座的安装空间，本体底部与PCB板面的间隙要符合焊接工艺要求，避免本体贴板过紧导致焊接时助焊剂残留无法清理，长期使用出现引脚腐蚀的问题。另外，芯片本体的塑封外壳棱角、引脚的金属质感处理，也要贴合真实元件的外观特征，在做设备的整机三维装配时，

　　这类元件的模型精度会直接影响整个电路板的装配校验结果，比如相邻的电容、电阻元件与芯片本体的安全间隙，走线时引脚的出线位置是否与其他元件冲突，都需要精准的模型作为支撑。不少高校的电子工艺实训课程里，也会用到这类芯片的三维模型来做焊接前的装配模拟，让学生提前熟悉直插元件的引脚排布、安装方向，避免实际焊接时出现芯片插反、引脚对位错误的问题，这就要求模型的定位标识足够清晰，1脚位置的凹点、本体的方向标识都要准确还原，和真实元件的标识位置完全一致。从结构设计的角度来说，这类标准封装的元件建模不需要做自定义的结构改动，核心是严格遵循行业通用的封装尺寸规范，所有尺寸参数都要和实际量产的元件保持一致，不能凭主观感觉调整引脚间距、本体尺寸，否则模型就失去了工程应用的价值，不管是用来做装配干涉检查，还是做教学演示、产品宣传的渲染素材，精准的尺寸都是这类电子元件三维模型的核心要求。
