CD4001双列直插封装四二输入或非门元件

　　在数字电路设计与电子设备装联场景中，CD4001这类四2输入或非门器件是搭建基础逻辑单元的核心元件，DIP-14双列直插封装的结构设计，兼顾了面包板原型验证、通孔焊接量产的双重适配需求，是中小规模数字电路、工控逻辑板卡、教学实验平台中出镜率极高的基础半导体器件。从实际使用场景来看，这类直插封装逻辑芯片常被应用在学生电子设计竞赛的原型验证环节，工程师在初期验证逻辑功能时，无需制作专用贴片焊接治具，直接将引脚插入面包板即可完成线路搭建，配合杜邦线就能快速完成或非门组成的振荡器、触发器、组合逻辑电路测试；在部分老旧工控设备的维修替换场景中，DIP封装的元件也更便于现场维修人员徒手更换，无需热风枪等专业贴片焊接设备，大幅降低了现场运维的操作门槛。

　　从功能特性来看，CD4001内部集成了四路独立的2输入或非门，每一路或非门都可单独使用，也可通过级联组合搭建出更复杂的逻辑功能，比如配合阻容元件构成多谐振荡器为电路提供时钟信号，或者通过多门组合实现与门、非门、或门等其他基础逻辑功能，减少电路中元件的种类备货量。DIP-14封装的引脚排布遵循标准双列直插规范，两列引脚间距为7.62mm，单排相邻引脚中心距为2.54mm，这个尺寸完全匹配通用面包板、万能板的孔位间距，也适配标准14PinIC座的安装尺寸，设计PCB时只要按照标准DIP-14封装尺寸绘制焊盘，就能保证元件顺利插装。

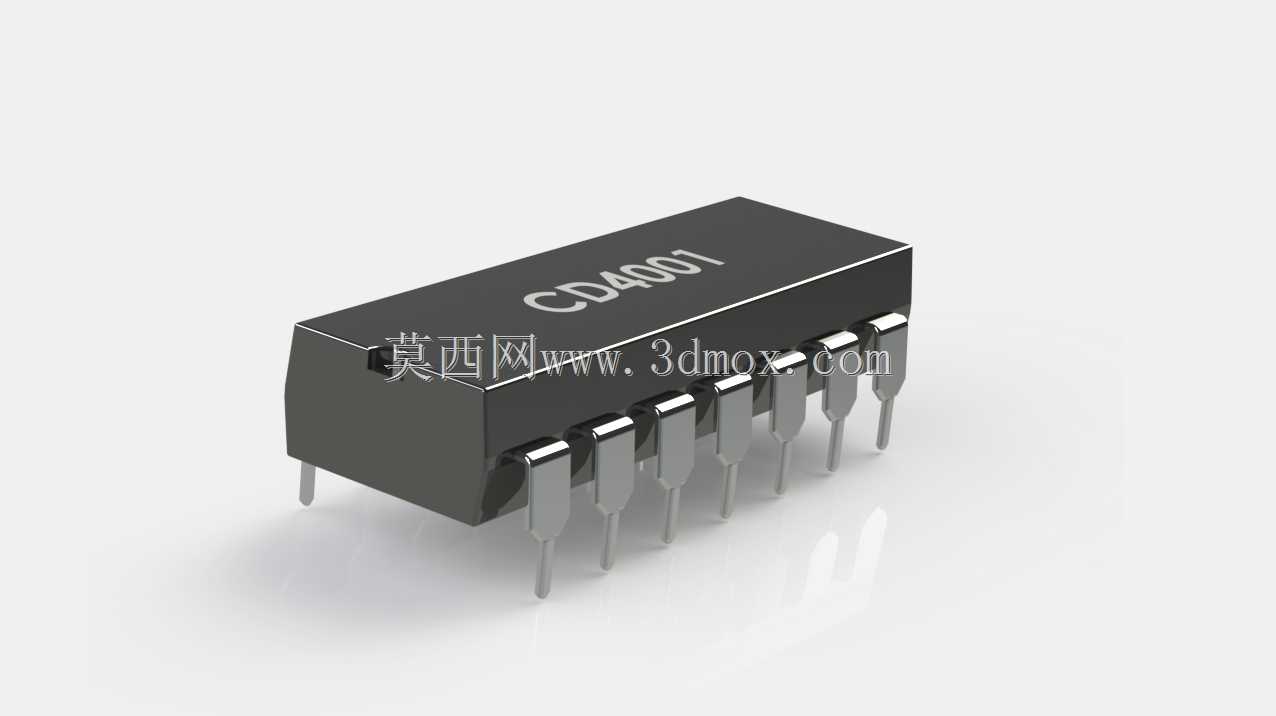

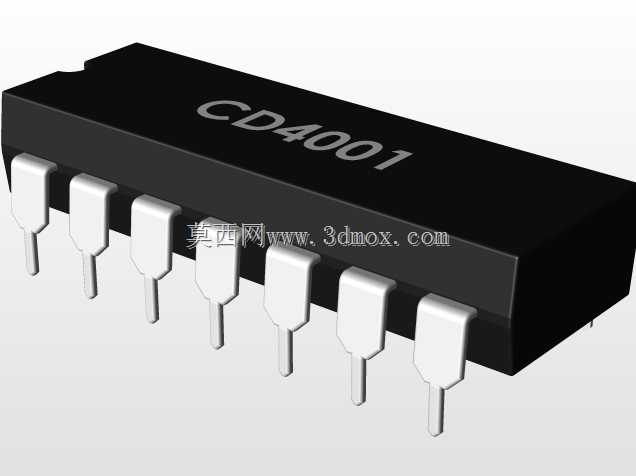

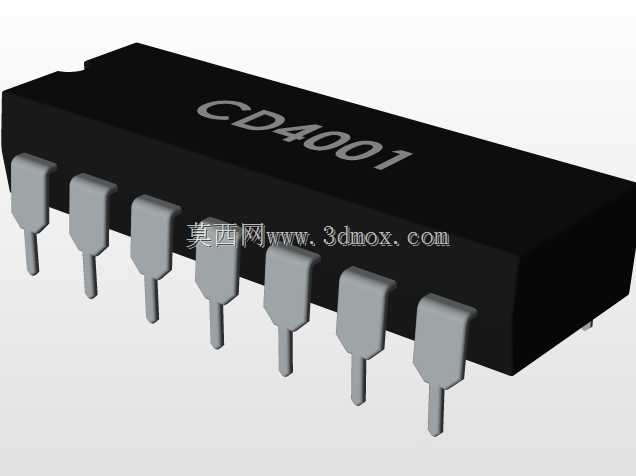

　　在建模设计思路上，这个三维模型完全还原了真实元件的外形特征：主体塑封部分为黑色环氧树脂封装材质，表面丝印清晰标注元件型号，引脚采用镀锡铜质直插结构，每根引脚的长度、弯折角度都严格参照实物 datasheet 中的尺寸参数绘制，引脚末端的倒角细节也做了还原，保证在虚拟装配时能够准确模拟插装过程中的干涉情况。做PCB三维装配校验时，这个模型可以直接导入到PCB设计软件的3D环境中，检查元件与周边接插件、电容、电阻等元件的高度间隙，避免实际焊接时出现元件顶壳、引脚与周边走线干涉的问题；在做教学演示动画时，精细的模型也能让初学者直观理解双列直插元件的引脚排布规律，快速掌握1脚标识对应的定位方式。

　　从安装边界来看，DIP-14封装的CD4001塑封主体宽度通常在6.3mm到6.6mm之间，塑封本体长度约19mm，引脚伸出塑封底部的长度约3.2mm，设计PCB时需要在元件本体下方预留足够的丝印标识空间，同时要注意两列焊盘外侧预留至少1mm的操作空间，方便焊接时烙铁头接触焊盘；如果是搭配IC座使用，还要额外计算IC座的高度尺寸，通常IC座会比直接焊接元件高出5mm左右，在做结构件与电路板的间隙设计时，要把这个高度差计算在内，避免外壳压到元件顶部。在做整机结构的虚拟装配时，这个三维模型的尺寸精度直接决定了干涉检查结果的可靠性，比如在设计手持测量设备的外壳时，如果逻辑芯片的高度尺寸建模偏差，很可能出现外壳装配后顶住芯片导致引脚虚焊的问题，严格按照实物尺寸绘制的模型就能提前规避这类设计缺陷。

　　不同于贴片封装的逻辑芯片，DIP封装的元件在工业控制的高振动场景下也有更好的机械强度，通孔焊接的引脚能够穿过PCB板在背面焊牢，相比表面贴装元件的焊点抗剪切能力更强，在一些存在持续振动的工业设备中，直插元件的焊点可靠性更有保障，这也是很多传统工控板卡至今仍在使用DIP封装逻辑芯片的重要原因。建模过程中也充分考虑了这些实际应用的细节，引脚与塑封本体的结合处做了真实的过渡结构，没有出现生硬的直角拼接，还原了实际塑封工艺的包裹效果，在做产品宣传渲染、装配工艺演示时，模型的真实感能够更好地传递设计细节，帮助工艺人员提前理解元件的装夹定位方式，优化波峰焊的过炉治具设计。
