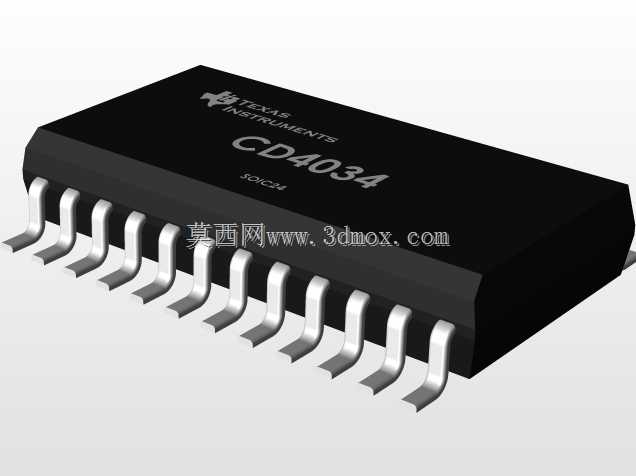

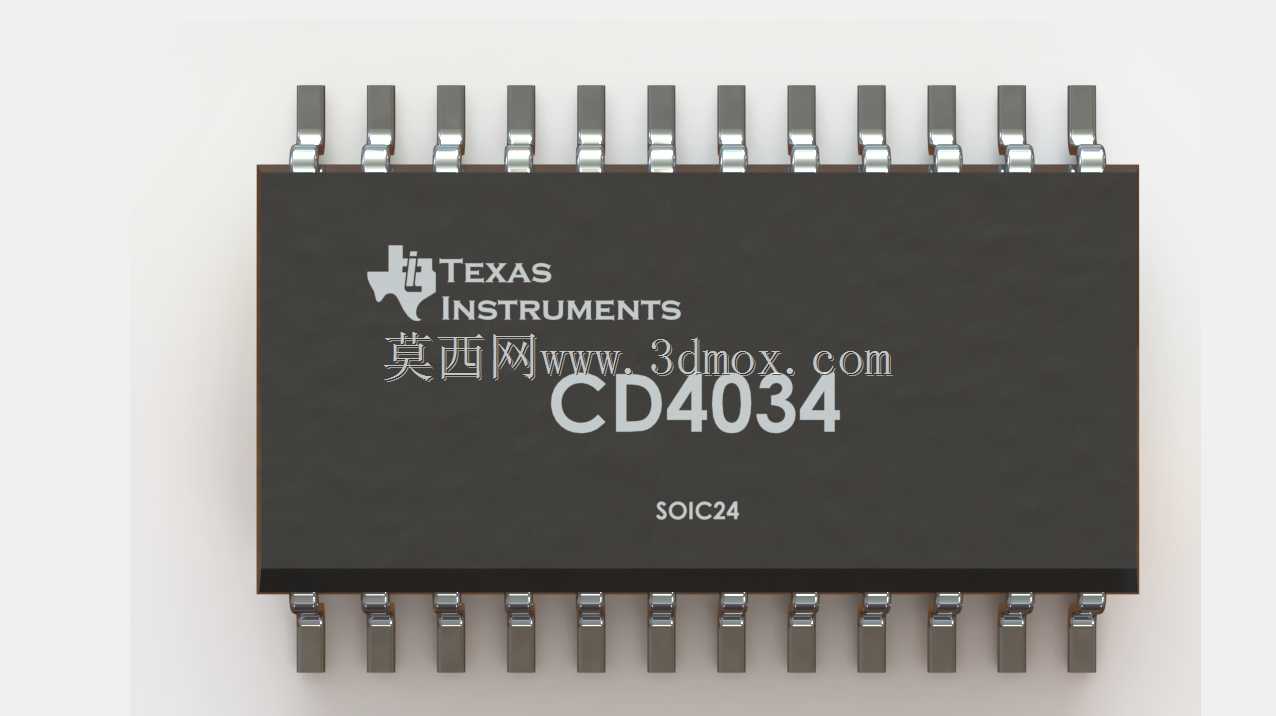

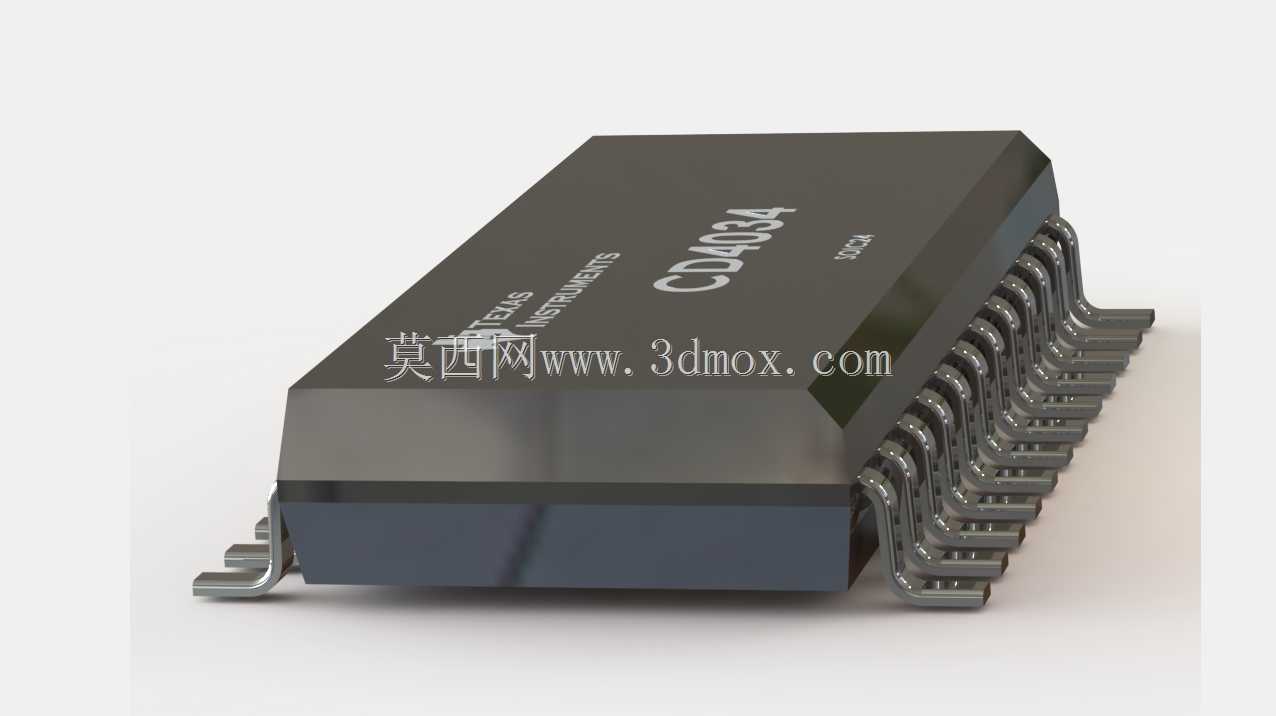

SOIC-24封装CD4034集成电路三维结构

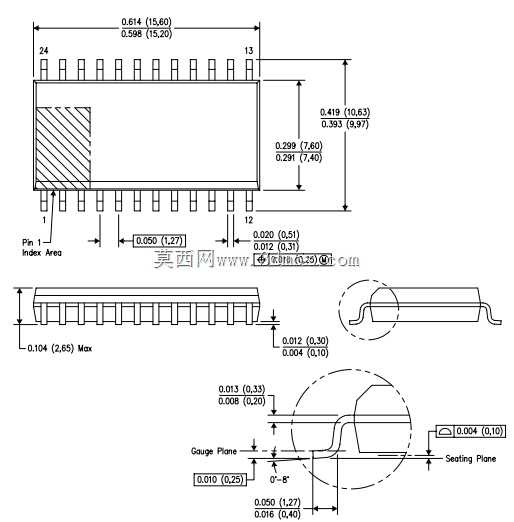

　　在各类工业控制板卡、消费电子主板、通信接口模块的PCB设计环节中，贴片式逻辑芯片的三维结构建模是结构预布局、干涉校验、装配模拟必不可少的基础环节，CD4034作为常用的总线接口类逻辑器件，SOIC-24封装的三维结构还原度直接影响整机结构设计的准确性。做这类贴片芯片建模的时候，首先要明确实际生产环节的安装边界，SOIC-24封装的引脚为翼形鸥翼结构，引脚共24个分两侧排布，引脚间距为标准1.27mm，塑封本体的长宽尺寸严格遵循JEDEC MS-013标准，本体高度在 seated 状态下为2.35mm左右，引脚伸出本体的长度、引脚弯折弧度都要和实际量产器件保持一致，不能为了建模省事简化引脚的弯折结构，不然在做波峰焊或者回流焊的装配模拟时，会出现引脚与焊盘对位偏差的误判，也没法准确计算焊膏印刷的钢网开口匹配度。

　　从实际应用场景来看，这类SOIC封装的CD4034常被用在工业采集模块的总线扩展、老旧设备的逻辑改造、教学实验板的电路搭建中，结构设计人员在做板卡布局的时候，不仅要考虑芯片本体和周边电容、电阻、接插件的安全间隙，还要预留出返修时热风枪的操作空间，这就要求三维模型必须准确还原芯片的外形轮廓，包括塑封本体顶部的丝印标识区域、引脚末端的共面度公差范围——实际量产中SOIC封装的引脚共面度要求不超过0.1mm，建模时如果把引脚末端做的完全齐平，反而不符合真实器件的公差特性，在做装配应力仿真的时候会出现结果偏差。

　　设计这类电子元器件三维模型的时候，不能只做外观的形似，要结合SMT贴片工艺的实际要求处理细节：比如塑封本体的边角脱模斜度，实际注塑生产时塑封体的边角会有1°左右的脱模斜度，不会是完全垂直的直角；引脚的表面镀层区域不需要单独做结构拆分，但要在外形上还原引脚冲压后的细微倒角，避免模型边缘过于锐利和实际器件不符。另外要注意安装高度的基准，芯片的安装高度是以引脚焊接到PCB焊盘后的 seated 平面为基准，建模时要把引脚的焊接支撑面和塑封本体底部的间隙做准确，这个间隙一般在0.15mm到0.25mm之间，是焊膏熔化后形成焊点的空间，要是把这个间隙做没了，做热仿真的时候就没法准确计算芯片底部的空气对流散热空间，也会影响PCB板上阻焊层与芯片本体的安全距离校验。

　　很多刚接触结构设计的工程师做这类芯片模型的时候，容易忽略引脚的成型角度，SOIC封装的鸥翼引脚从塑封本体引出后，先有一段水平的引出段，之后向下弯折形成焊接面，弯折处的内圆角半径一般是0.2mm左右，外圆角和内圆角保持均匀的料厚，引脚本身的料厚是0.2mm左右，这些细节如果简化处理，在做DFM可制造性检查的时候，软件会误判引脚成型不符合工艺要求，或者在做自动插件模拟的时候出现卡料的错误提示。另外塑封本体顶部的器件标识凹痕，不需要做的太深，实际器件的丝印是印刷在本体表面的，凹痕深度不超过0.05mm，建模时如果做的过深，会在渲染或者工程图导出的时候出现不必要的线条干扰。

　　从设备选型的角度来说，结构工程师在选用这个封装的器件时，首先会通过三维模型确认板卡上的布局空间是否足够：比如芯片长度方向两侧要预留至少1mm的插件操作空间，宽度方向和周边 taller 器件（比如电解电容、电源模块）的间隙要满足安规要求，对于有三防漆涂覆要求的板卡，还要通过模型计算涂覆区域的遮挡范围，避免三防漆涂覆到引脚焊接区域影响焊接可靠性。在做整机的振动仿真时，准确的芯片模型重量分布也很重要，SOIC-24封装的CD4034整体重量在0.3g左右，重量主要集中在塑封本体部分，引脚的重量占比很低，建模时如果重量分配不对，在做随机振动仿真的时候，会出现引脚应力计算结果偏大或者偏小的问题，没法准确评估板卡长期振动环境下的焊点疲劳寿命。

　　另外在做三维模型的装配约束设置时，要把芯片的定位基准设置在引脚的第一脚中心位置，和PCB封装的原点保持一致，这样在导入PCB结构文件的时候可以直接对位，不需要额外调整坐标。对于需要做热设计的场景，模型还要准确还原塑封本体的导热路径，塑封材料的导热系数一般在0.8W/(m·K)左右，引脚是主要的散热路径，准确的引脚接触面积可以帮助热设计工程师计算芯片工作时的结温，避免出现散热设计冗余不足或者过度设计的问题。很多时候工程师在做板卡堆叠设计的时候，会遇到上下板卡之间的器件干涉问题，准确的芯片高度模型可以提前发现干涉风险，比如上层板卡的底部走线或者加固件如果和芯片本体的间隙小于0.5mm，在板卡受应力变形的时候就可能出现摩擦短路的风险，这些都需要精准的三维模型作为校验基础。
