CD4030贴片SOIC-14封装逻辑芯片三维结构

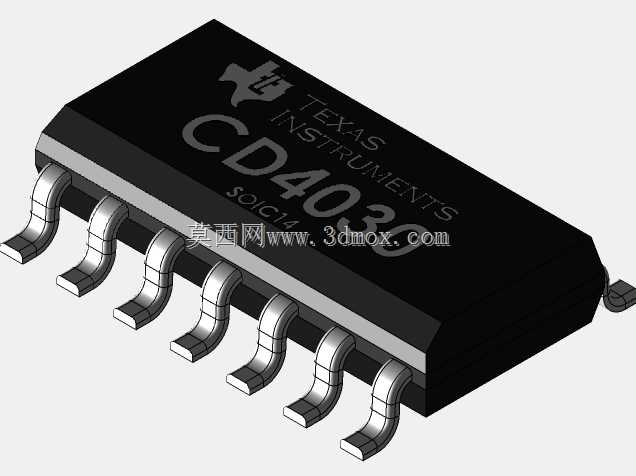

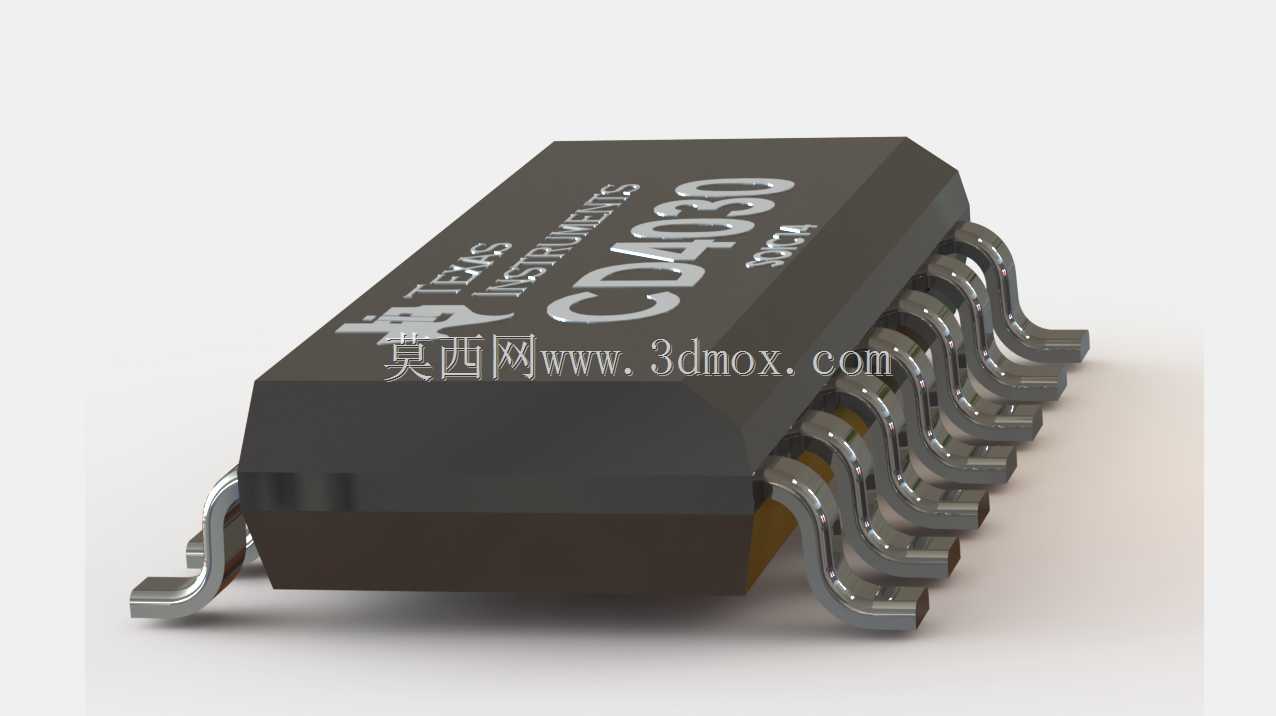

　　在做工控板卡、消费电子主控板的PCB布局协同结构校验时，这类SOIC-14封装的贴片逻辑器件是结构工程师经常要处理的标准元件，CD4030作为四异或门逻辑芯片，常被用在数字信号校验、奇偶校验生成、脉冲相位比较、可控信号反相等电路场景中，小到便携检测设备的信号调理板，大到工业控制柜的逻辑扩展板，都能见到该封装器件的应用。做这类贴片元件的三维建模，首先要贴合实际SMT贴片生产的安装边界要求，不能只做外观示意，要考虑到PCB布局时的元件间距、焊盘对位、波峰焊或回流焊的工艺避让空间。从外形结构来看，SOIC-14封装的本体为黑色环氧塑封材质，本体两侧各引出7个鸥翼形金属引脚，引脚共面度是建模时需要重点还原的参数，

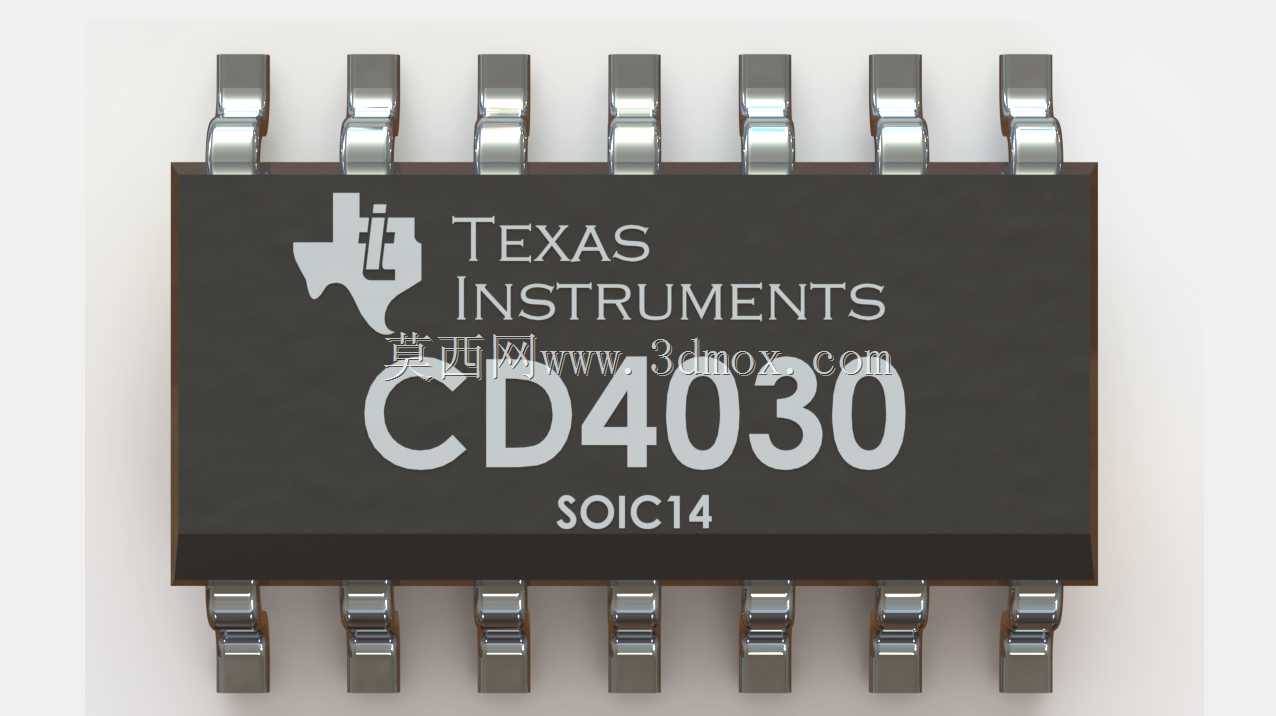

　　实际生产中引脚共面度偏差超过0.1mm就容易导致贴片虚焊，所以模型里的引脚弯折角度、引脚伸出本体的长度、引脚末端的焊盘接触平面都要严格按照封装规范还原，不能出现引脚翘曲、平面度超差的问题。芯片本体表面的丝印标识在三维模型里做还原，主要是为了方便生产阶段的目视校验，避免SMT上料时出现元件错贴的问题，本体上的品牌标识、型号标注、封装标注的位置都和实物保持一致，方便装配阶段的人工核对。设计这类元件三维模型的时候，首先要区分本体的塑封区域和金属引脚区域的材质差异，塑封本体的边缘倒角要还原实际注塑工艺的脱模斜度，不能做成尖锐直角，否则和实际元件的外观偏差过大，会导致结构干涉检查时出现误判。引脚部分的金属弯折弧度要贴合实际冲压成型的工艺特征，

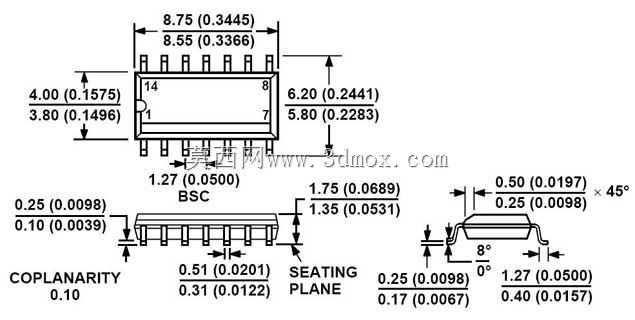

　　鸥翼引脚的弯折处不是直角弯折，带有微小的工艺圆角，引脚末端的焊区平面要保证和PCB安装面完全平行，在做整机结构装配校验时，可以直接通过模型检查元件本体和周边接插件、结构件、散热片的安全距离，避免实际生产时出现元件过高顶到外壳、或者引脚和周边走线距离不足导致绝缘问题。在实际设备应用中，这类贴片逻辑芯片不需要额外加装散热结构，靠自身引脚和PCB焊盘的连接就能完成工作状态的散热，所以建模时不需要预留额外的散热安装位，只需要保证本体的长宽高尺寸符合JEDEC标准的SOIC-14封装规范，本体宽度、长度、引脚间距、引脚跨距这些核心安装尺寸都要和行业通用封装库保持一致，方便结构工程师直接调用到PCB协同设计环境中，不需要二次调整尺寸。

　　很多刚接触结构建模的工程师做这类贴片元件时，容易忽略引脚末端的厚度和焊盘的匹配关系，要么把引脚做的过厚导致焊盘上锡空间不足，要么把引脚间距做的有偏差，导致生成的钢网开孔位置不对，直接影响SMT生产良率，所以在建模过程中，每一个引脚的中心距都要严格控制，14个引脚沿本体长度方向等距分布，两侧引脚的对称度也要保证，避免出现贴片机吸嘴吸取元件时定位偏移的问题。另外，芯片本体的顶部平面要做的平整，还原实际塑封工艺的平面特征，不要做多余的凹凸结构，因为实际生产中贴片机的吸嘴就是靠接触本体顶部平面来完成元件吸取的，如果模型顶面不平整，在做生产模拟的时候就会出现吸取失败的误判。这类标准封装元件的三维模型，核心作用不是做外观展示，而是服务于整个产品的结构设计全流程：在方案阶段可以用来评估PCB的元件布局密度，核算板卡所需的最小安装空间；在详细设计阶段可以用来做干涉检查，确认元件和周边结构件、连接器、大尺寸电容电感的安全距离；在生产准备阶段可以用来配合做SMT贴片程序的模拟校验，提前发现封装尺寸不匹配的问题，减少实际打样的试错成本。做这类元件建模时不需要做多余的内部结构还原，因为结构设计场景下只需要元件的外部安装边界和外形特征，还原外部所有和装配、干涉检查相关的特征即可，既保证模型的轻量化，方便在大型装配体中调用，又能完全满足工程设计的实际需求。
