带刻度锁紧式调节旋钮结构

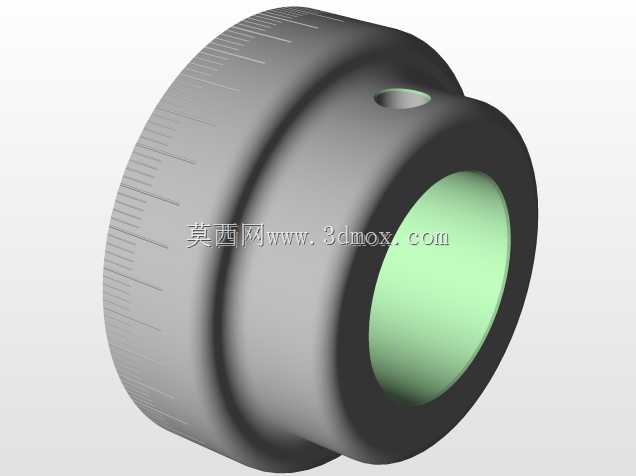

　　这类带刻度的调节旋钮，常出现在需要精细手动参数调整的设备操作端，比如小型试验台的进给微调、光学检测设备的焦距调节、流体管路的流量开度微调工位，还有老式机床的进给量手动校准部位，操作人员可以直接通过旋钮外圈的细密刻度，直观读取当前调节的位移或者角度量，不需要额外加装数显单元，在对成本控制较严、调节频次不高但需要精准对位的工位上实用性很强。从结构上看，这个旋钮主体采用阶梯式回转结构，外圈做了细密的直纹滚花处理，滚花的齿距控制在0.8mm左右，齿深0.3mm，既可以保证操作人员戴薄劳保手套操作时也不会打滑，又不会因为齿距过密积攒油污、难以清理。旋钮的内孔是阶梯通孔，大端内孔用来和调节轴做间隙配合，配合公差选H7/g6，

　　保证转动顺畅没有卡滞，小端的内孔可以加装顶丝或者弹簧销，和调节轴做周向固定，避免旋钮和调节轴之间出现相对转动导致刻度失准。旋钮侧壁上预留的径向小孔，是用来安装锁紧顶丝的，当操作人员把参数调整到目标位置后，可以拧紧这个顶丝，把旋钮和调节轴完全锁死，避免设备运行过程中因为振动导致旋钮移位，参数出现漂移。设计这类旋钮的时候，首先要考虑的是操作力矩的匹配，外圈的直径不能太小，否则操作人员转动的时候需要施加很大的握力，长时间操作容易疲劳，也不能太大，否则会占用过多的操作面板空间，相邻旋钮之间的净间距要保证大于15mm，避免操作的时候误碰到旁边的控件。刻度线的设计也有讲究，整圈的刻度按照调节轴的导程做等分，比如调节轴导程是1mm的话，

　　整圈做100等分刻度，每格对应的进给量就是0.01mm，和常规千分尺的读数逻辑保持一致，操作人员不需要额外适应就能快速读数，长刻度线对应整毫米位，中长度刻度线对应0.5mm位，短刻度线对应0.01mm位，刻度线采用激光蚀刻工艺，深度控制在0.1mm，填充黑色耐油油漆，即使常年接触切削液、润滑油也不会出现刻度脱落模糊的问题。安装边界上，这个旋钮的轴向定位靠内孔的阶梯端面，安装的时候旋钮的后端面和设备面板之间要留出1mm左右的间隙，避免转动的时候和面板发生摩擦，增加操作阻力，旋钮的前端面做了圆角过渡，圆角半径R2，避免操作的时候划伤操作人员的手部。内孔和调节轴的配合段长度要大于旋钮外径的0.6倍，保证配合的同轴度，

　　避免旋钮转动的时候出现偏摆，导致刻度读数出现误差。侧壁的锁紧顶丝孔采用M3的螺纹孔，孔位距离旋钮后端面的距离是整个旋钮轴向长度的三分之一，这个位置锁紧的时候，顶丝的压紧力可以均匀作用在调节轴上，不会因为力臂过长导致旋钮出现倾斜。这类旋钮的材质一般选用增强尼龙或者铝合金，增强尼龙材质的重量轻、成本低，适合用在对重量敏感、没有重载要求的设备上，铝合金材质的经过硬质阳极氧化处理后，表面硬度高、耐磨性能好，适合用在调节频次高、使用环境有少量切削液飞溅的机加工设备上。在实际选型匹配的时候，要先确认调节轴的直径，再根据需要的调节精度选择对应的刻度等分规格，还要确认安装位置的操作空间是否足够，旋钮外圈的最大直径处不能和周边的护罩、其他操作控件发生干涉，锁紧顶丝的位置要朝向操作人员方便操作的一侧，避免锁紧的时候需要探手到设备夹缝里操作。很多新手设计这类调节旋钮的时候，容易忽略滚花的参数设计，要么滚花太浅打滑，要么滚花太深容易割手，还有的会把锁紧孔的位置设计得太靠近端面，导致顶丝压紧的时候压不住调节轴，锁不紧出现跑位，还有的刻度等分和调节轴导程不匹配，导致读数和实际进给量对不上，这些细节在建模的时候都要提前考虑到位，把配合公差、安装间隙、操作便利性都纳入设计考量，才能做出实际好用的调节部件，而不是只做一个外观好看的样子货。
