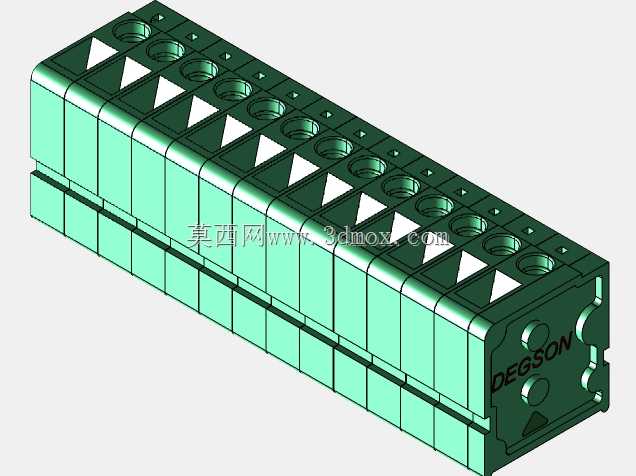

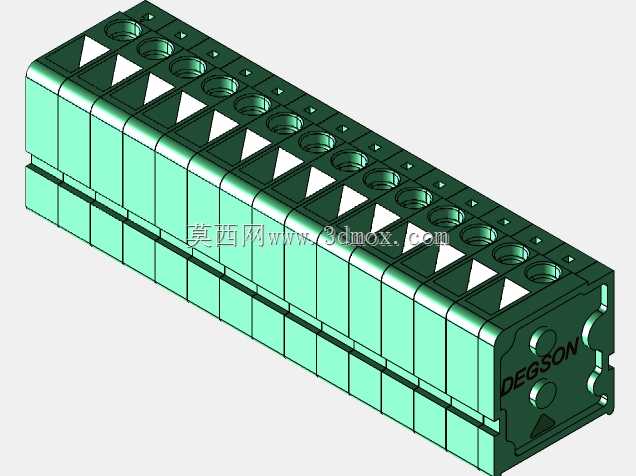

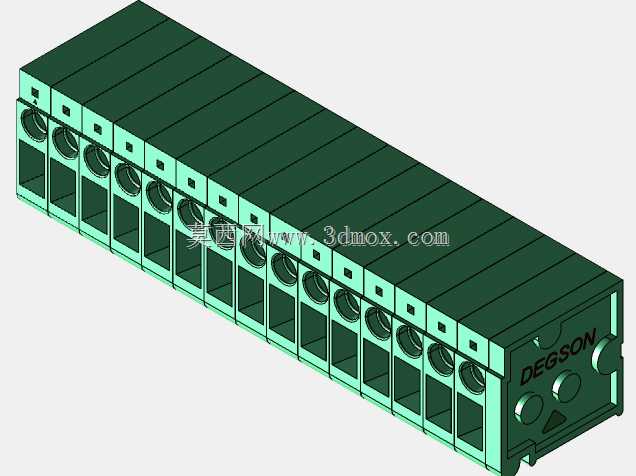

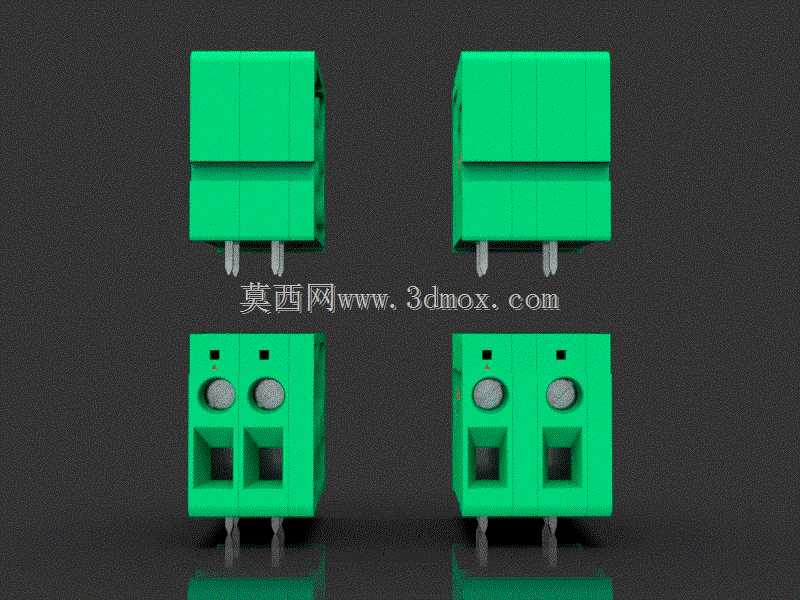

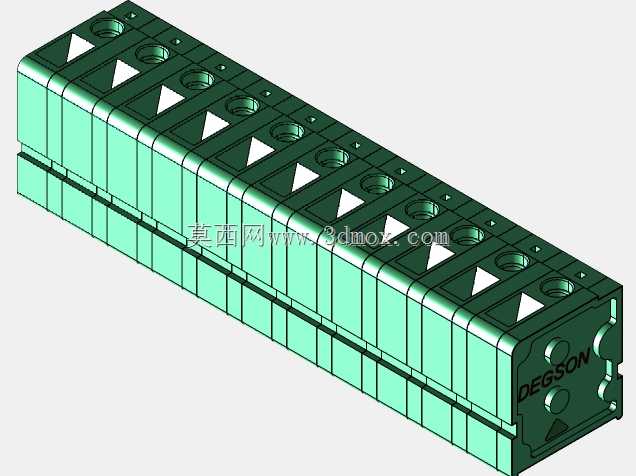

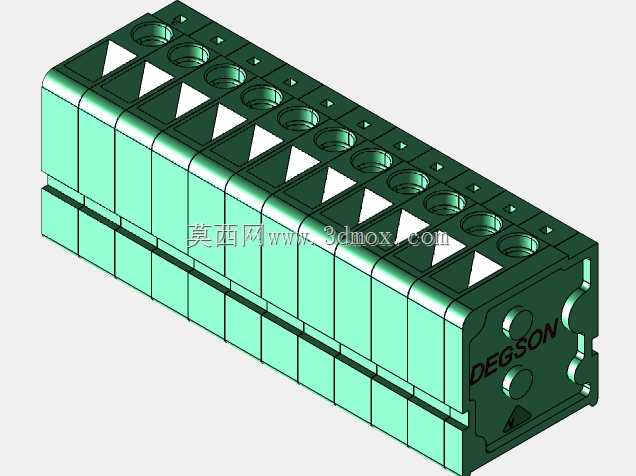

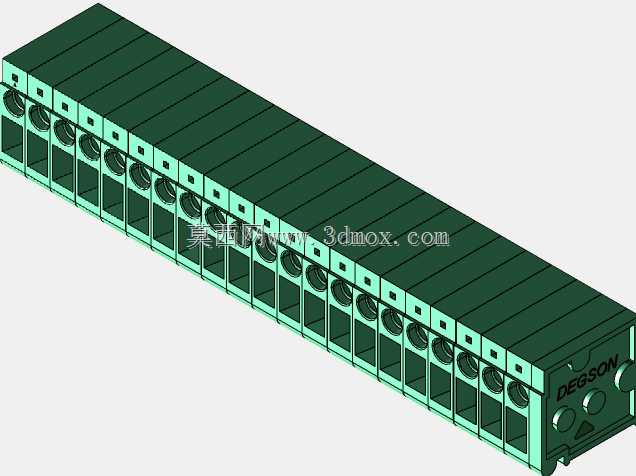

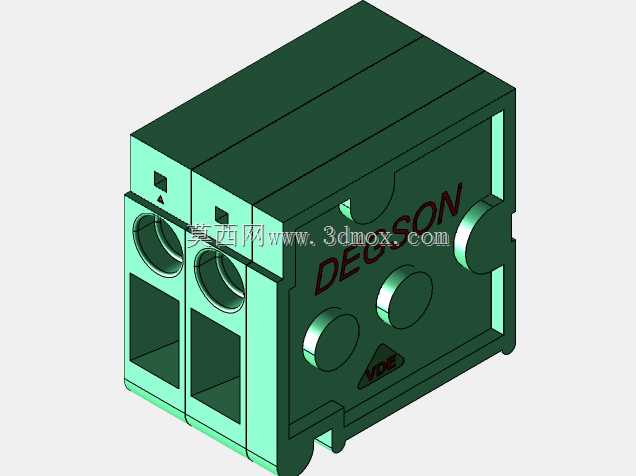

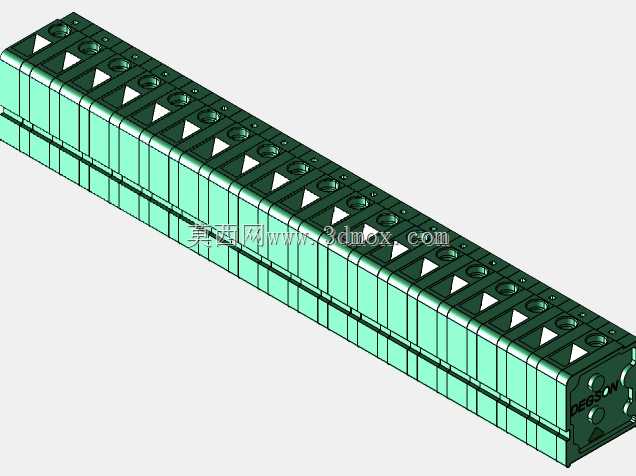

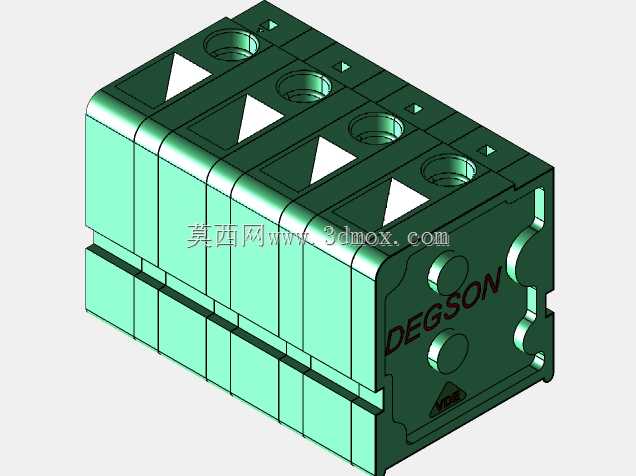

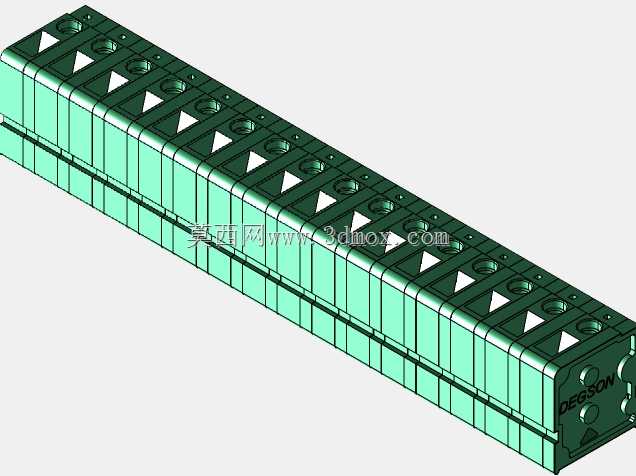

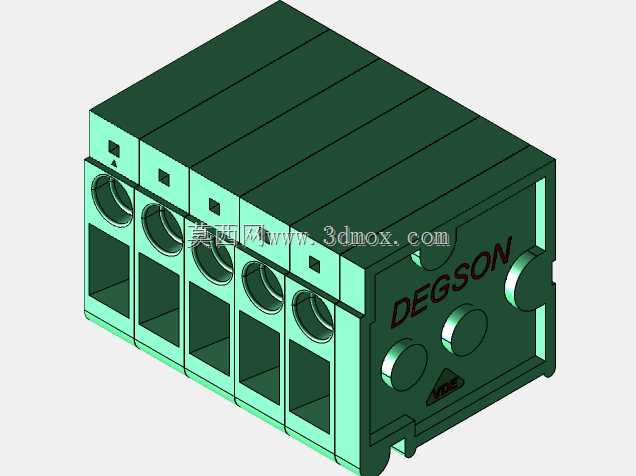

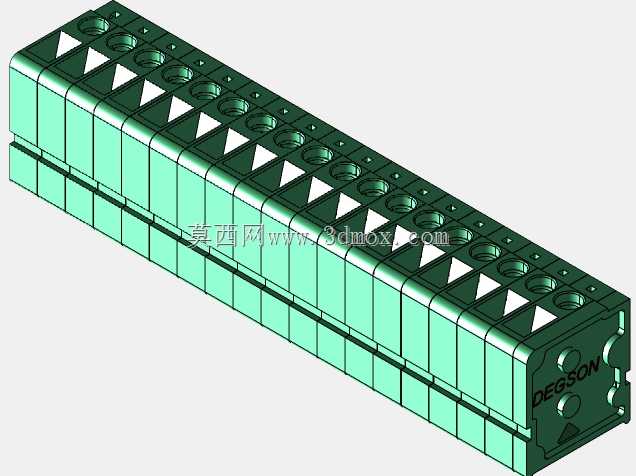

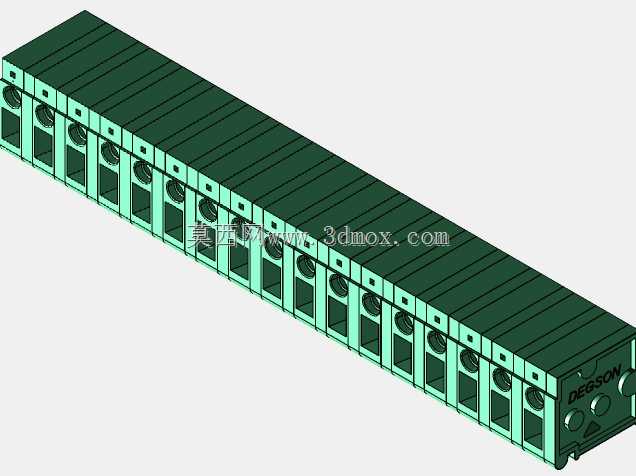

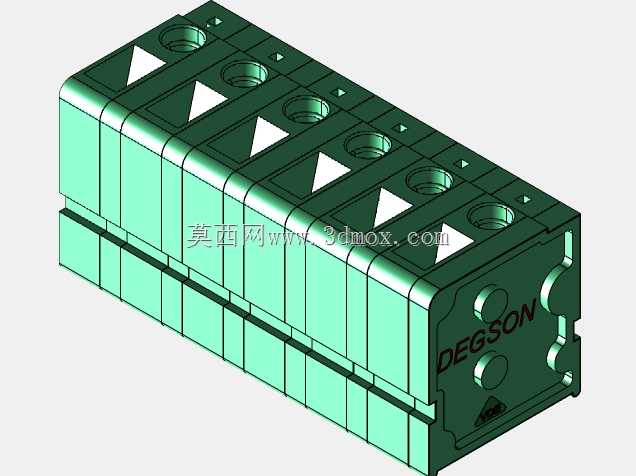

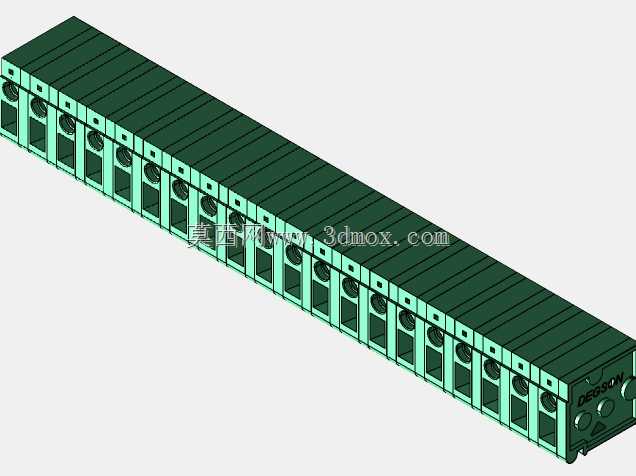

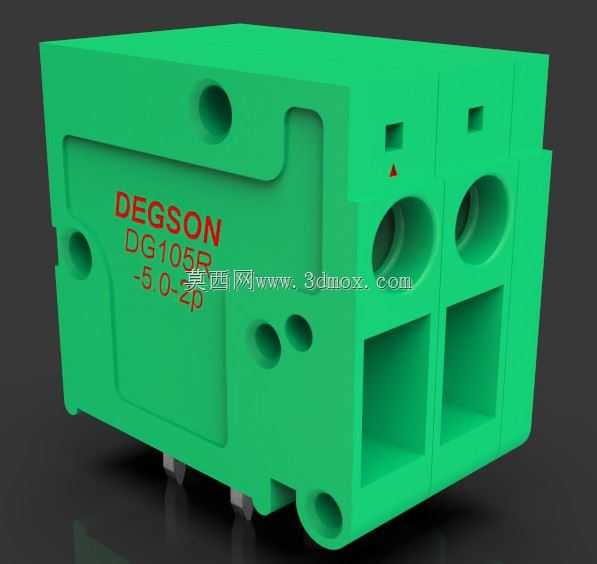

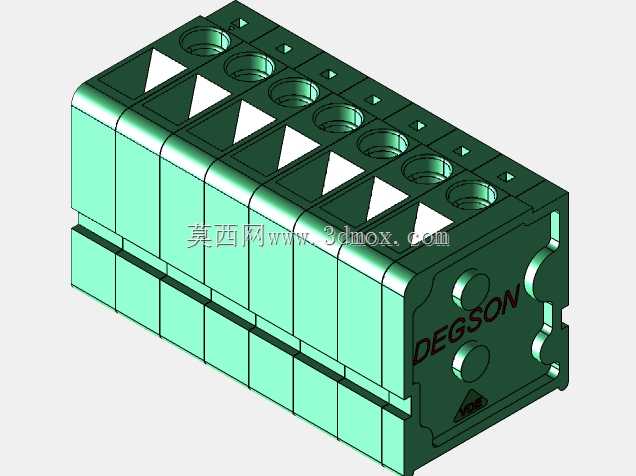

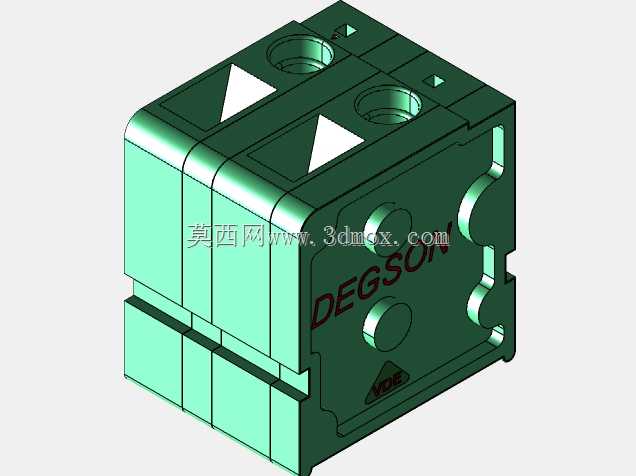

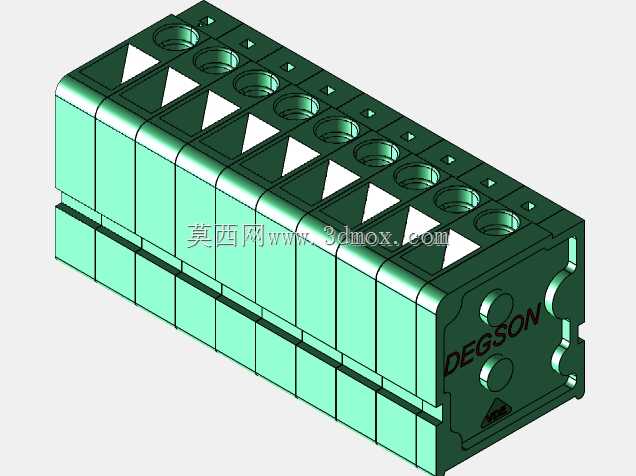

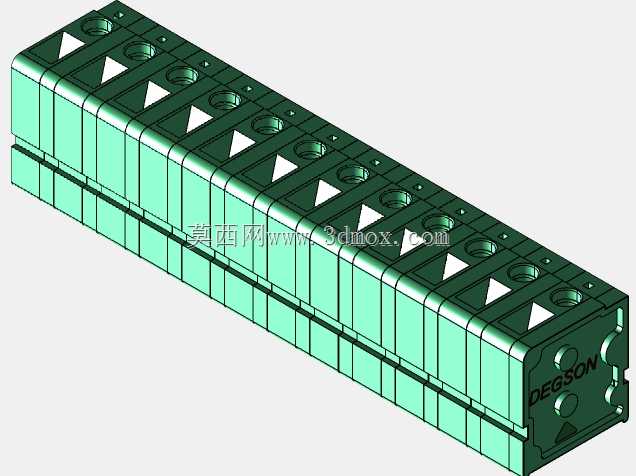

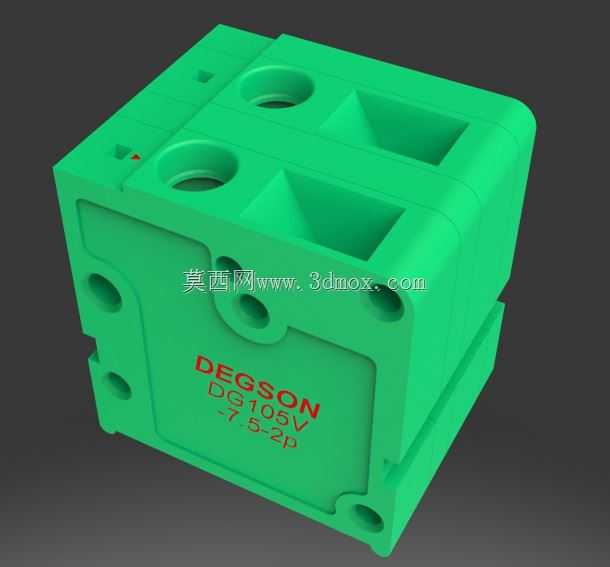

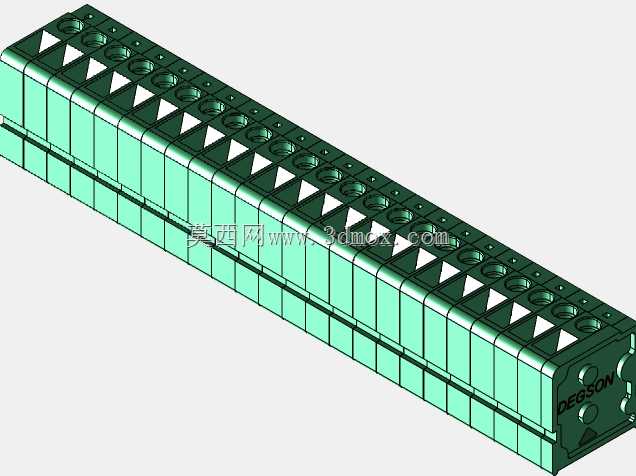

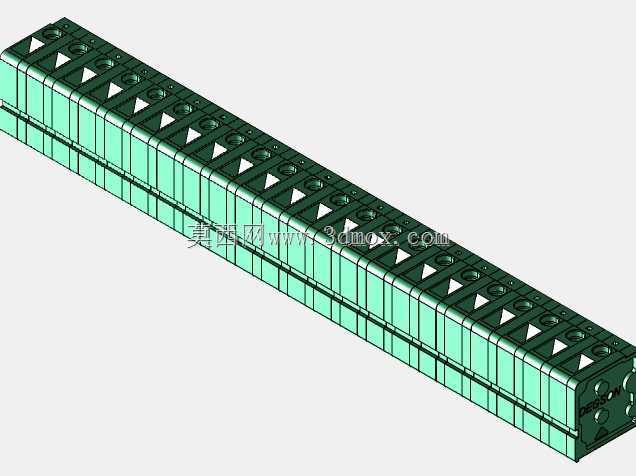

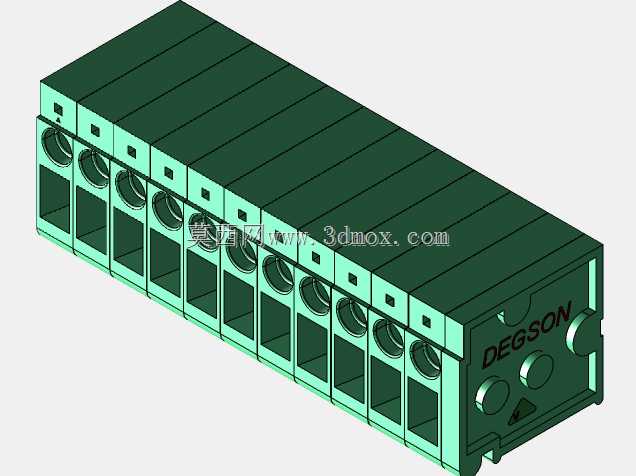

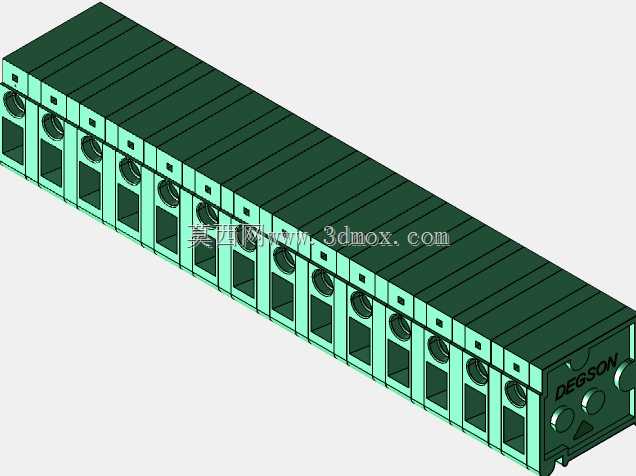

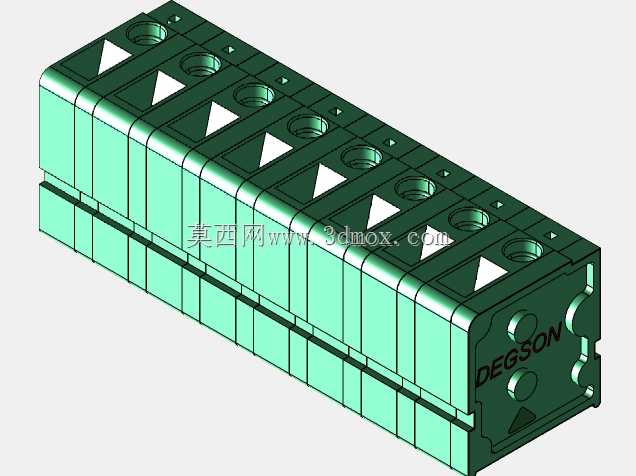

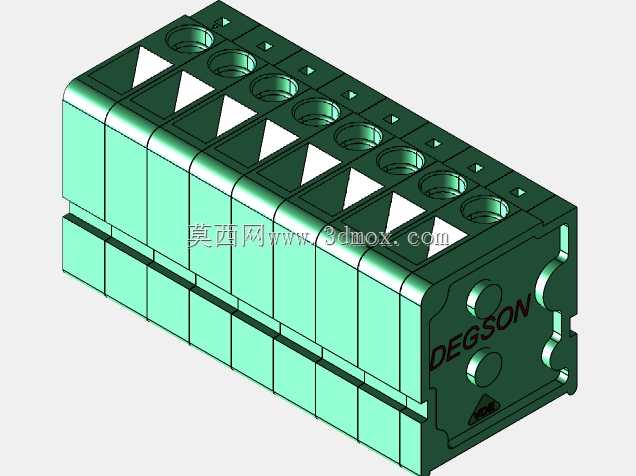

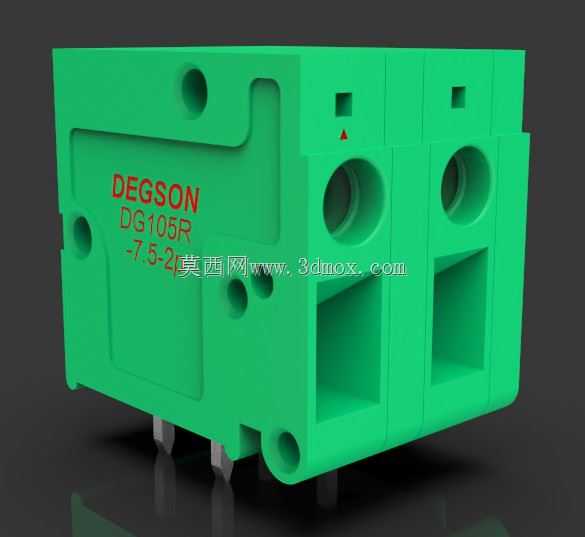

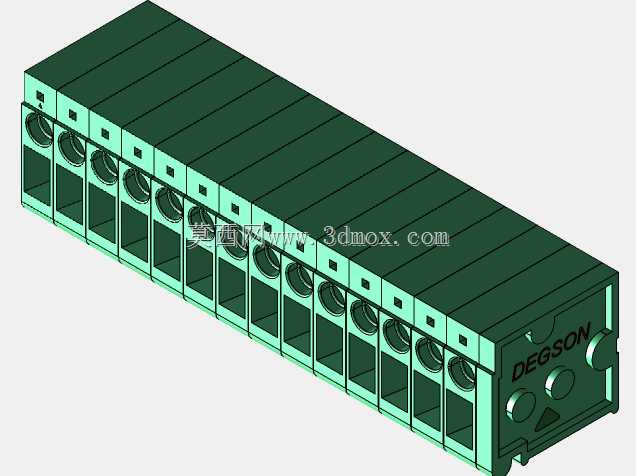

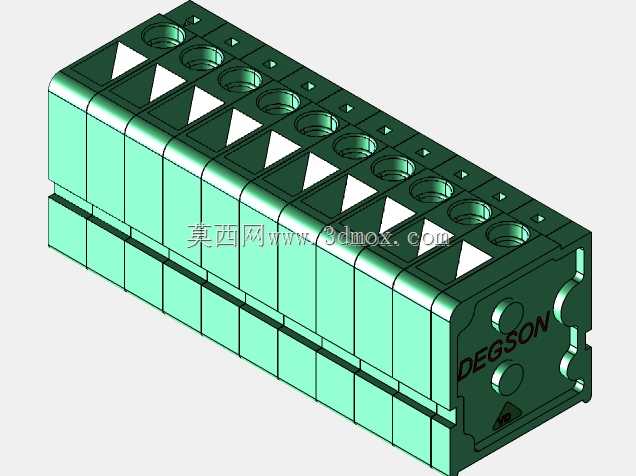

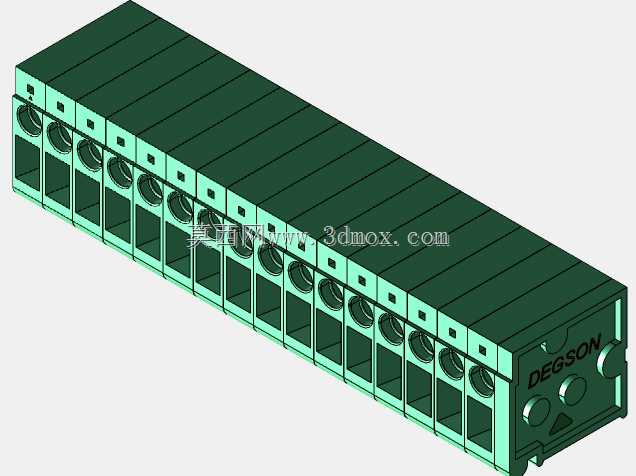

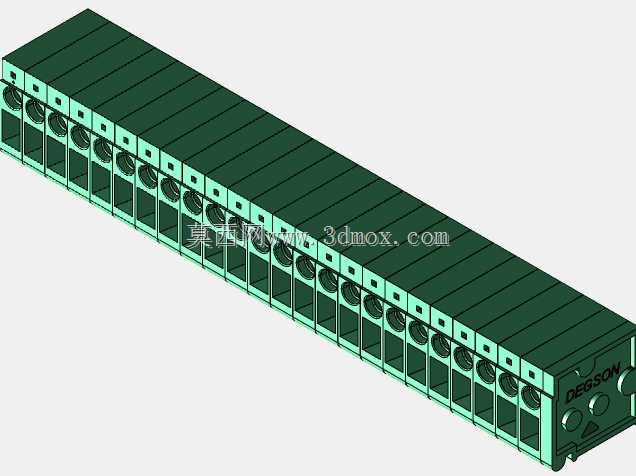

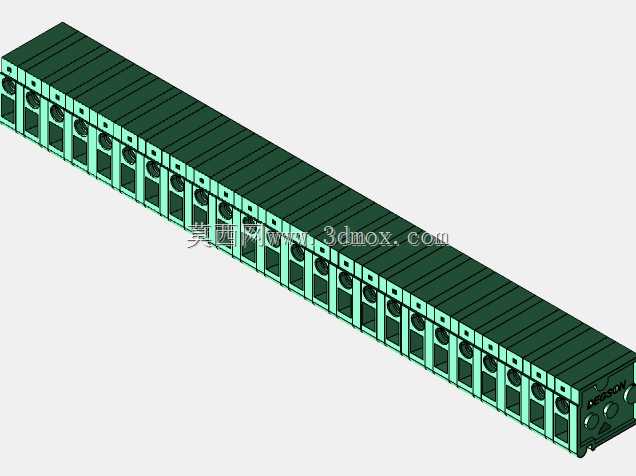

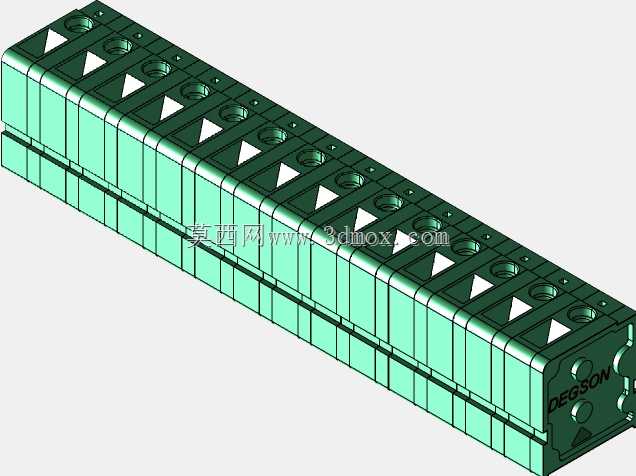

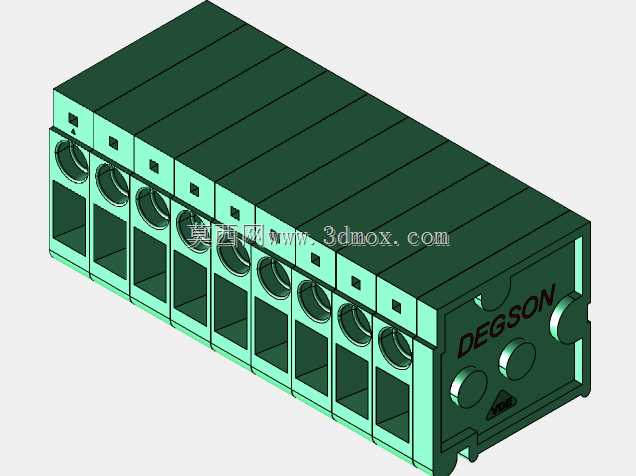

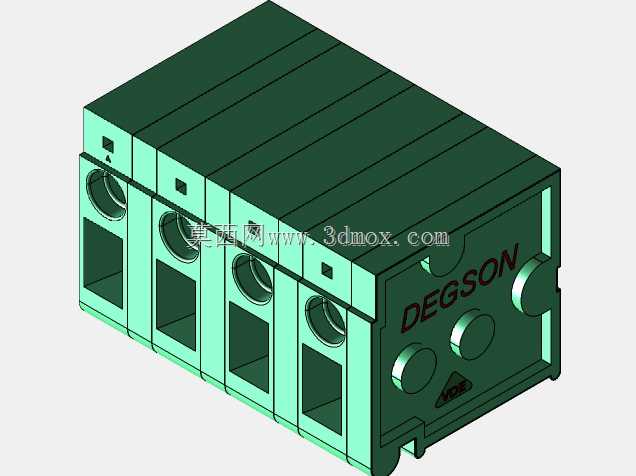

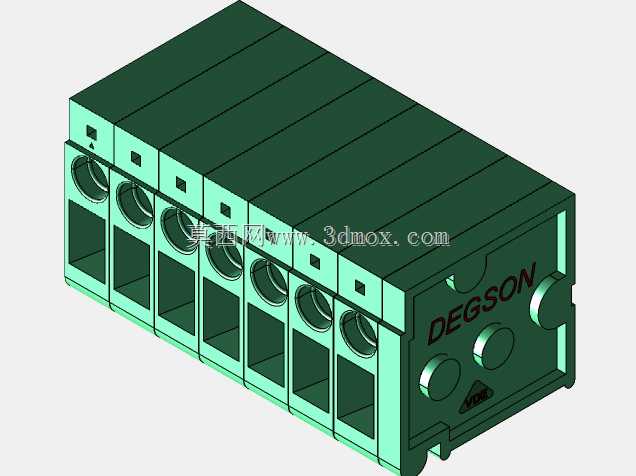

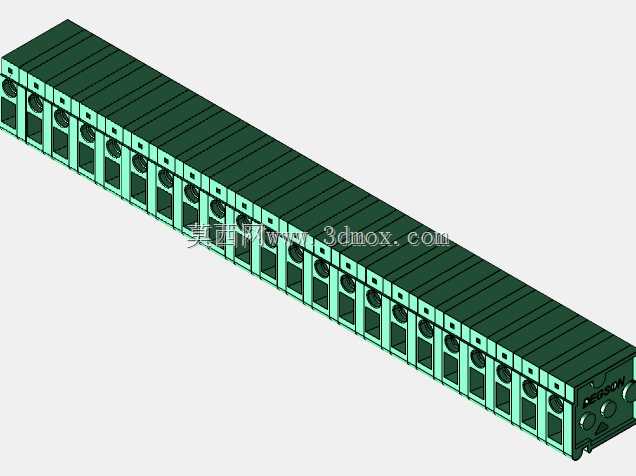

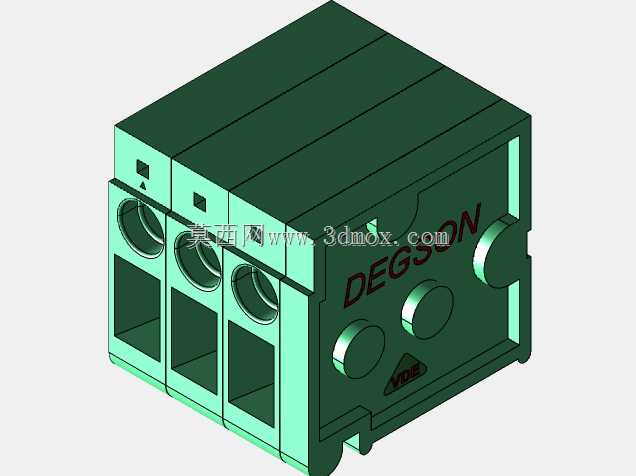

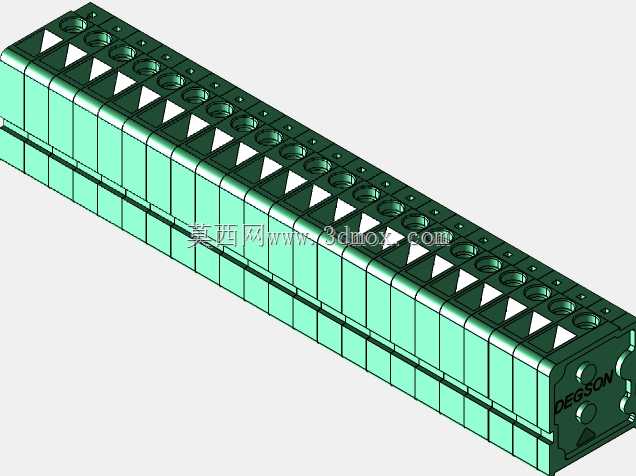

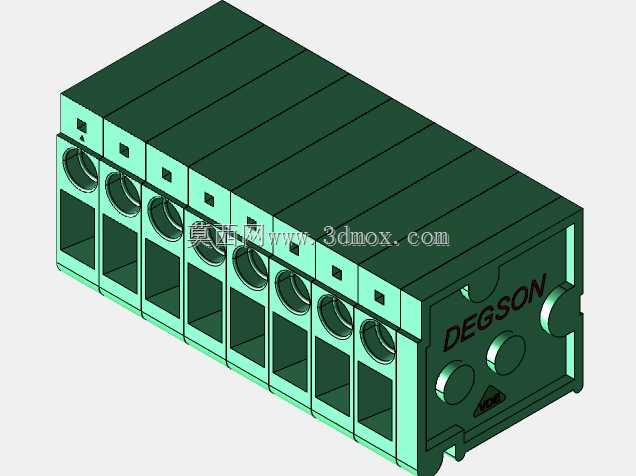

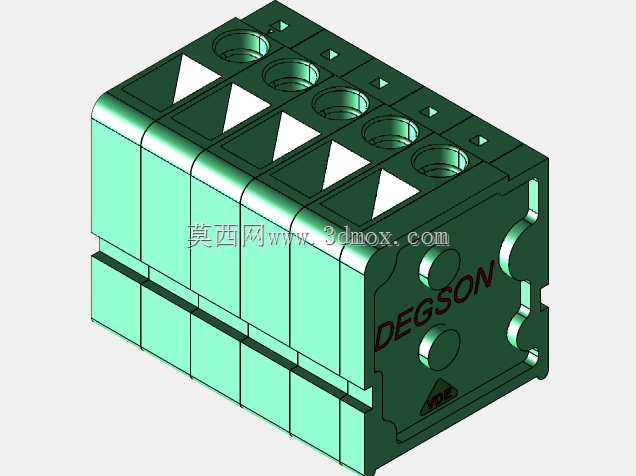

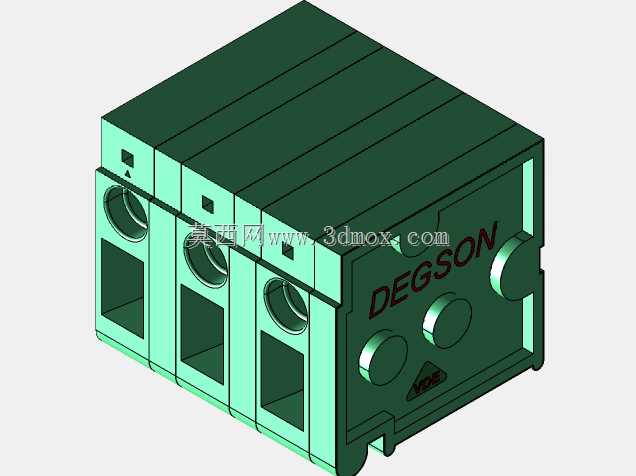

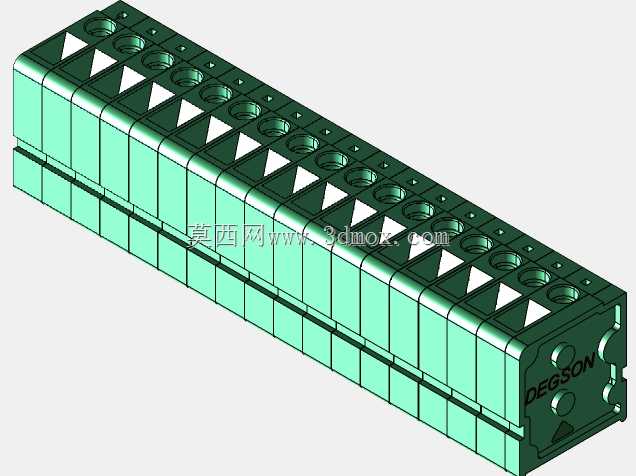

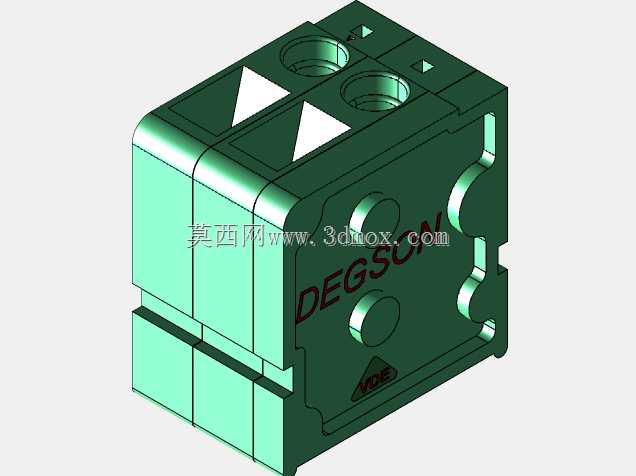

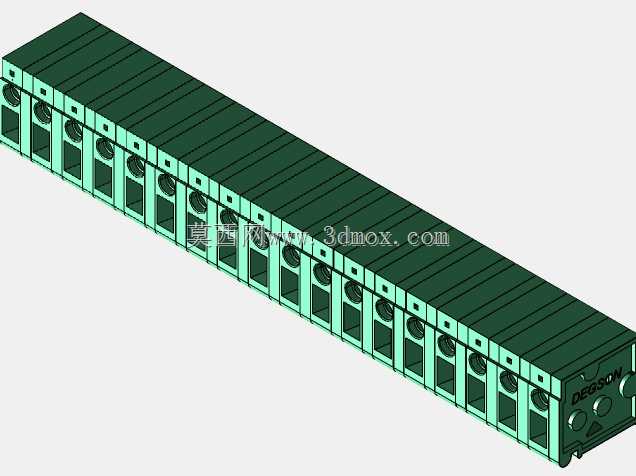

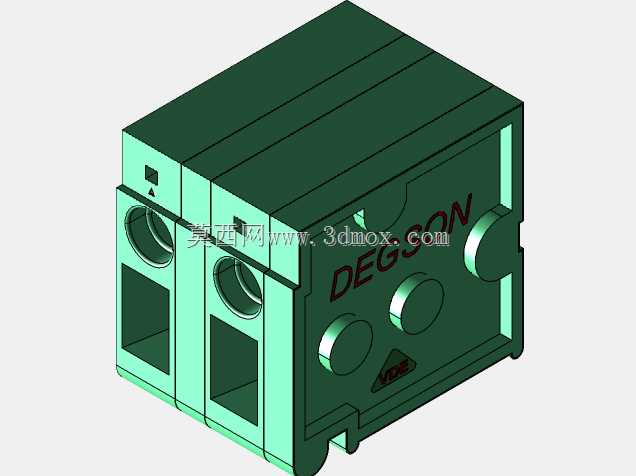

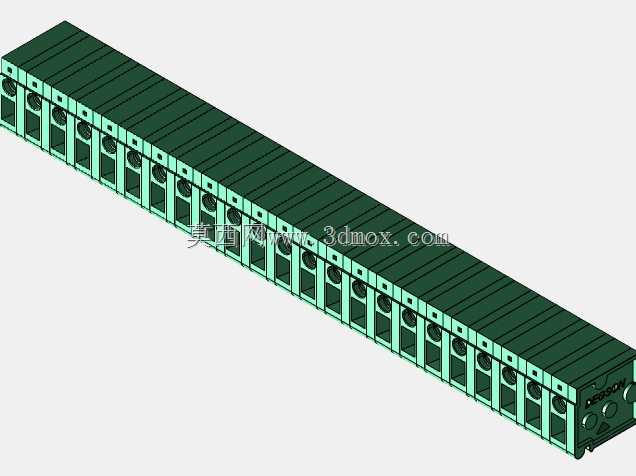

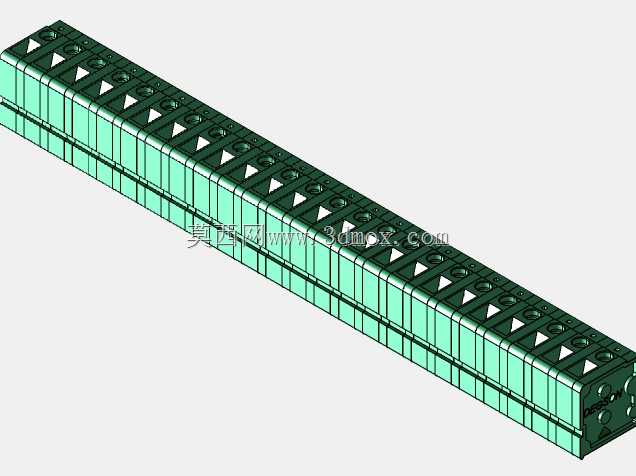

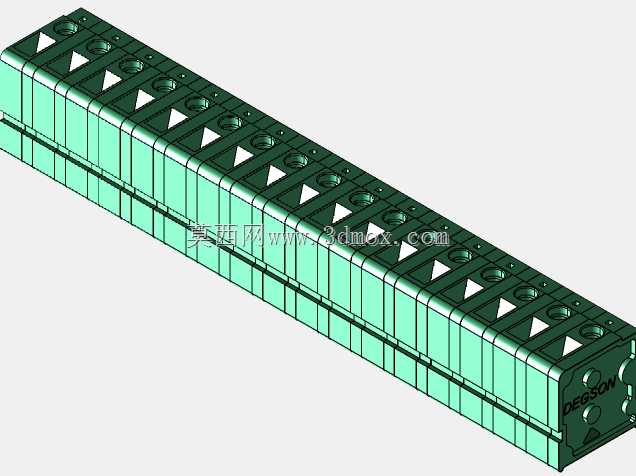

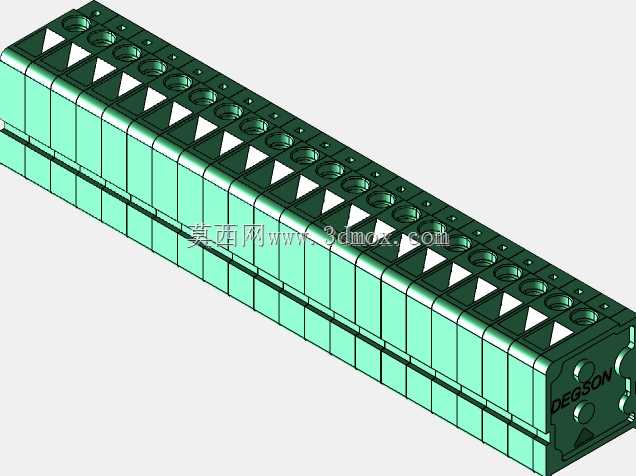

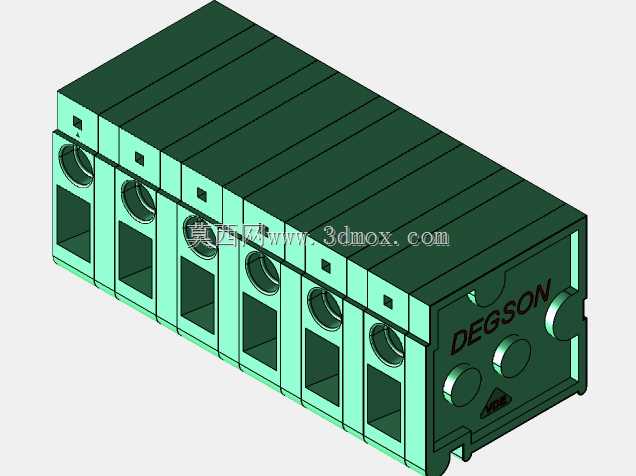

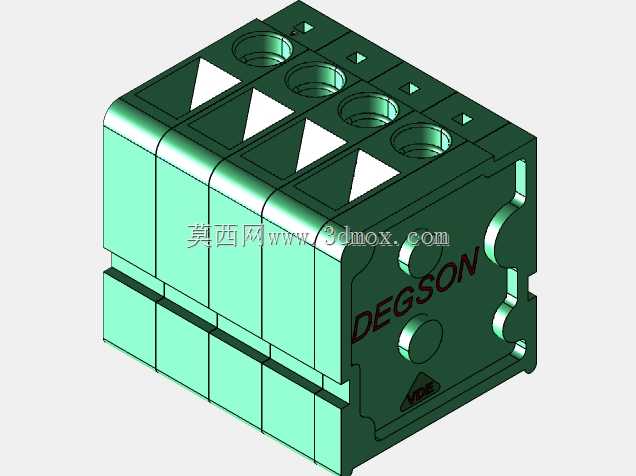

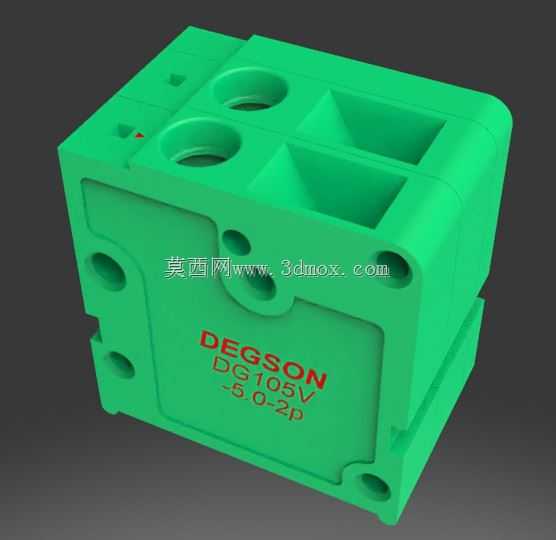

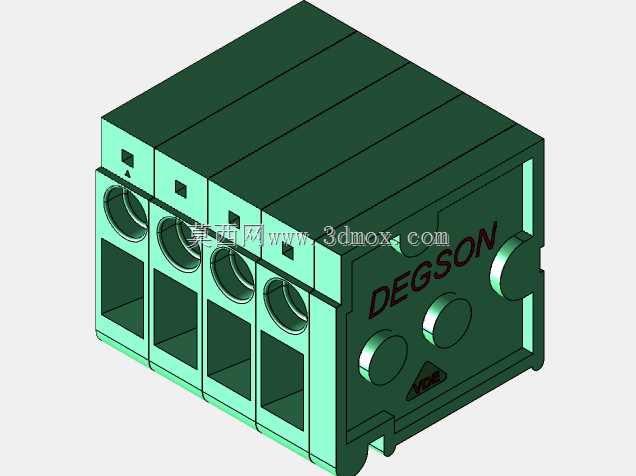

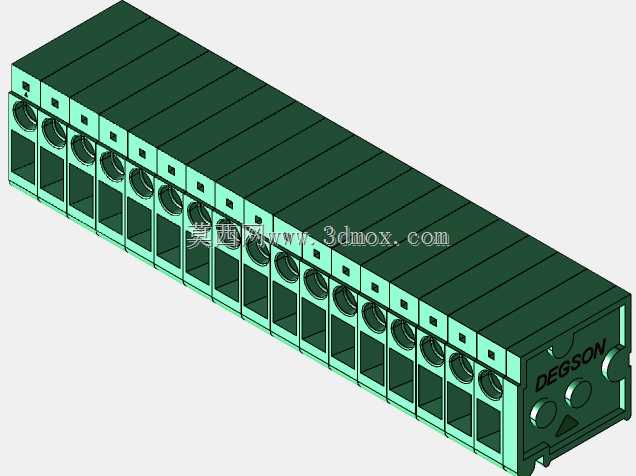

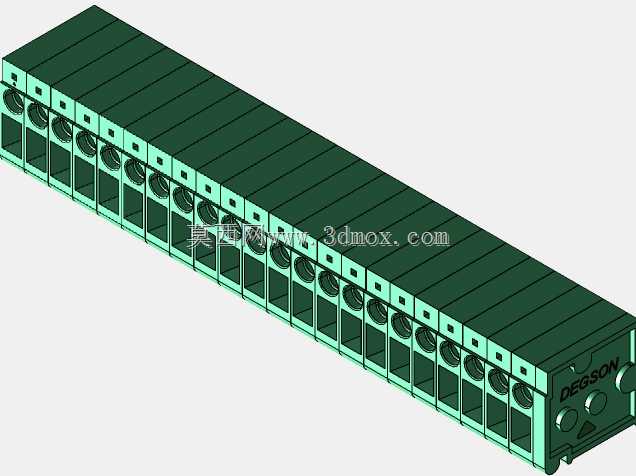

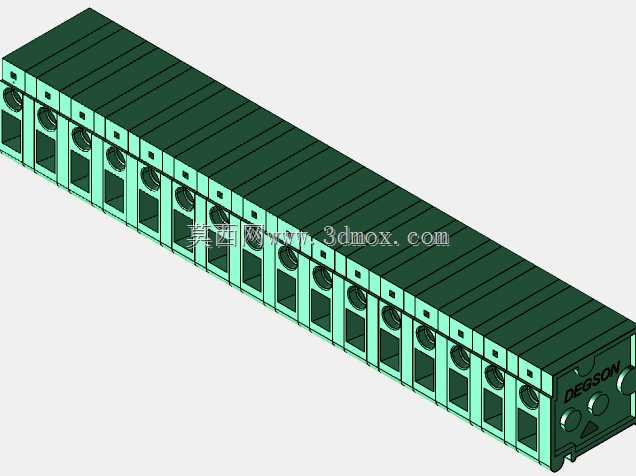

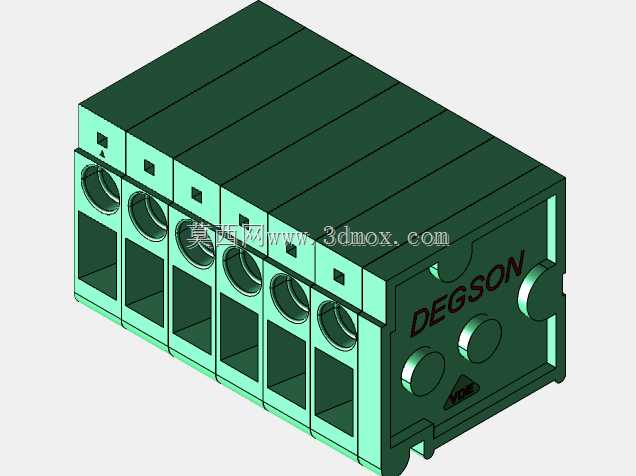

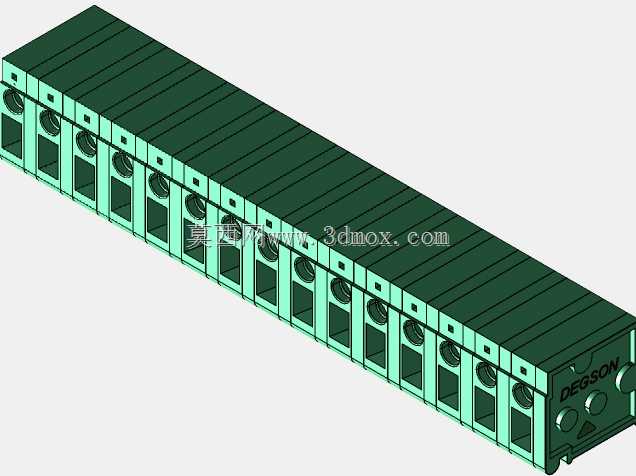

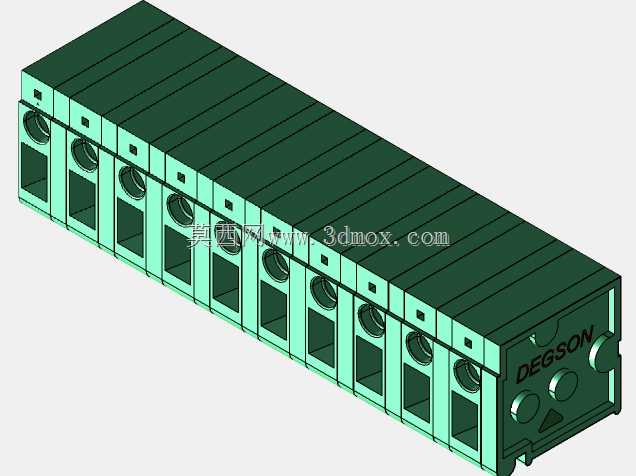

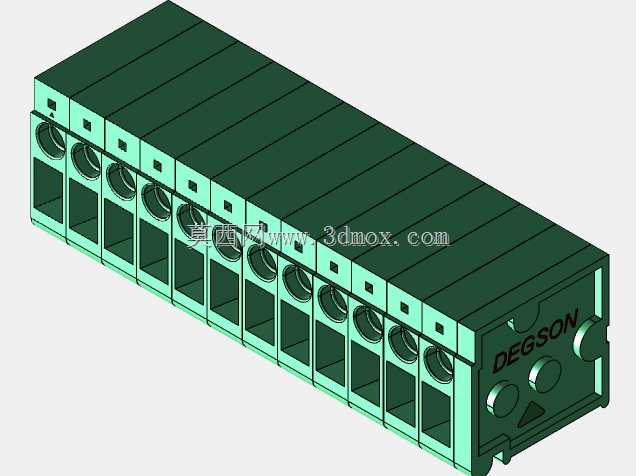

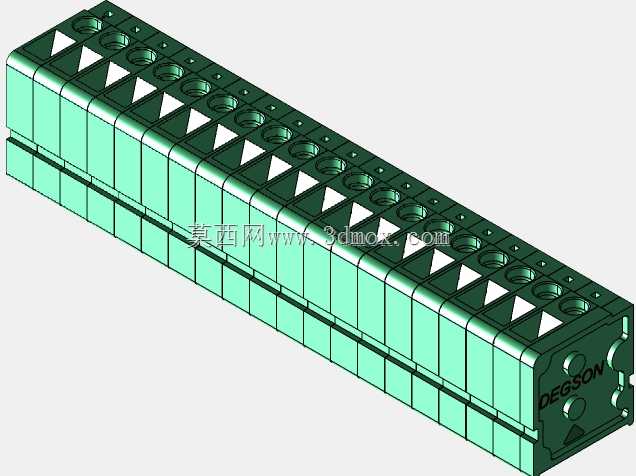

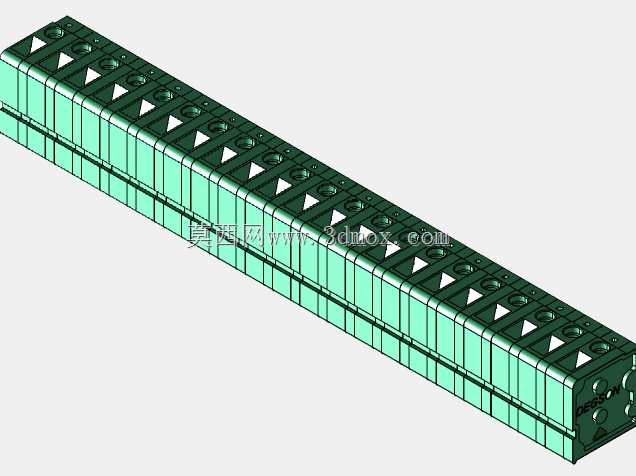

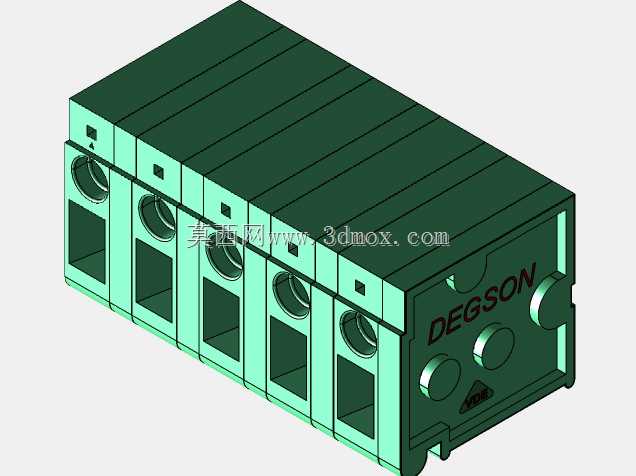

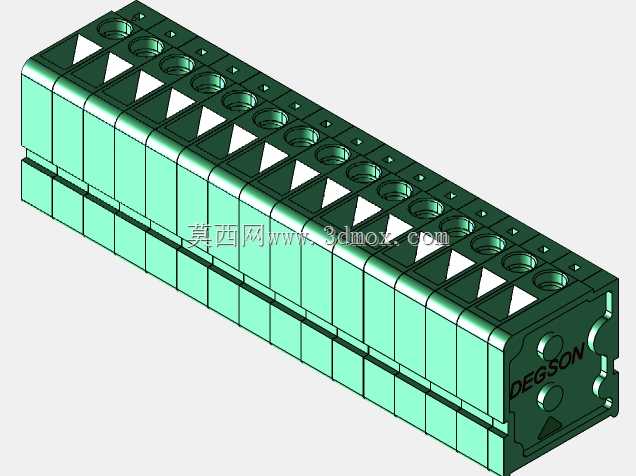

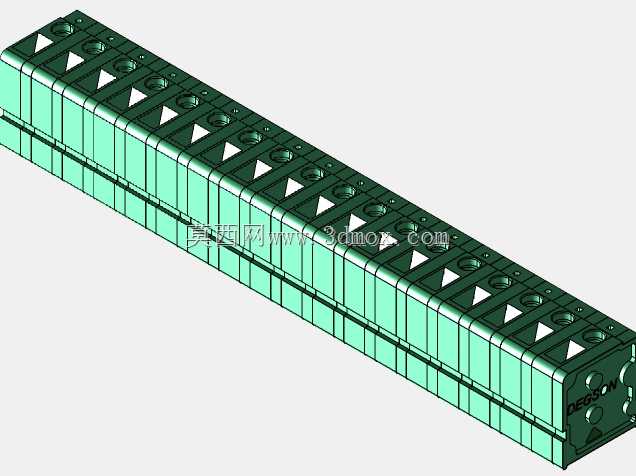

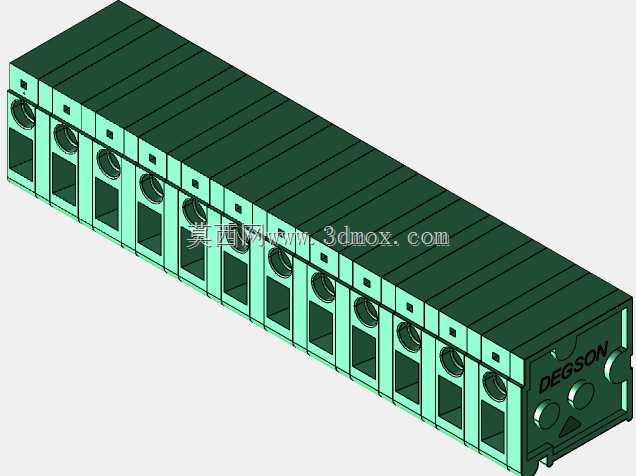

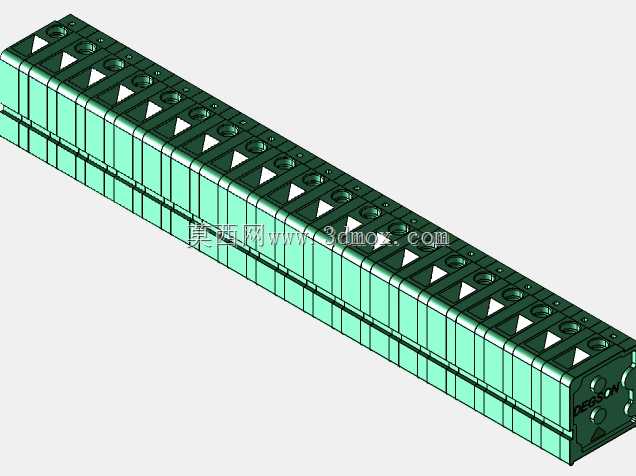

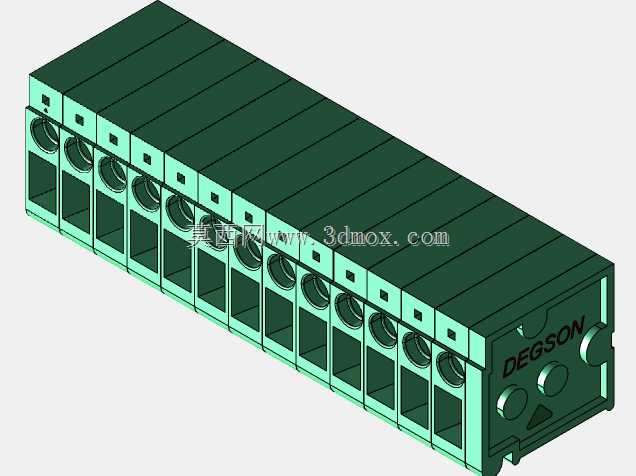

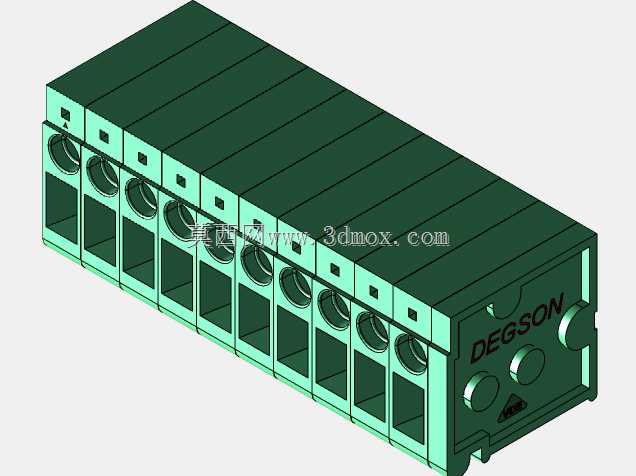

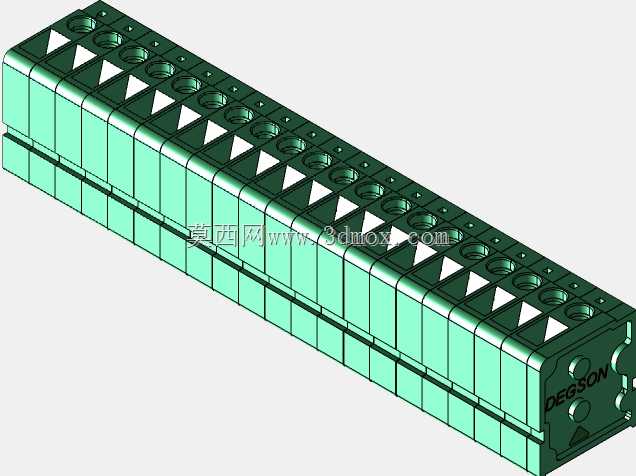

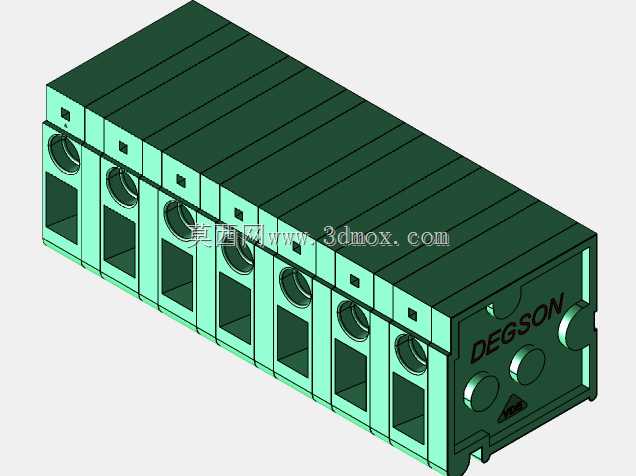

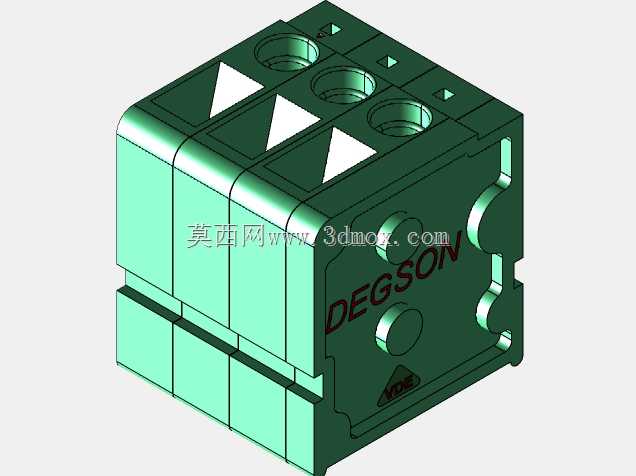

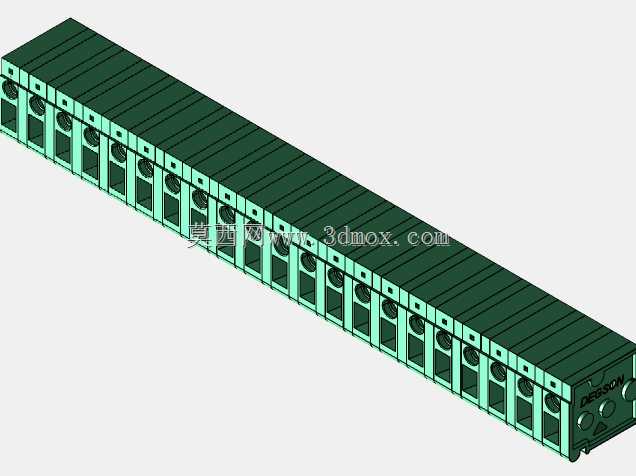

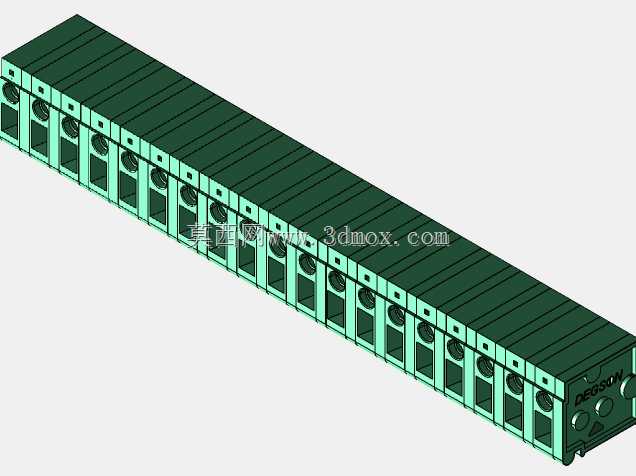

DEGSON高松DG105系列螺钉式接线端子

　　在低压电气柜、工业控制设备、自动化生产线的布线环节，接线端子是实现导线可靠分接、转接的核心基础元件，这类元件的选型合理性直接决定整套设备布线的稳定性与后期维护效率，本次涉及的DG105系列接线盒组件，是面向中小功率电气回路开发的螺钉压接式接线端子产品，覆盖5.0mm与7.5mm两种主流节距规格，适配不同线径导线的连接需求。

　　从实际应用场景来看，5.0mm节距规格的端子，额定载流能力适配12A等级的交直流回路，常见于PLC控制柜的IO信号转接、小型传感器供电分线、低压直流驱动回路的导线连接，这类场景下布线密度较高，较小的节距可以在有限的安装空间内布置更多接线点位，同时保证相邻回路之间的电气间隙满足安规要求；7.5mm节距规格的端子，适配更大线径的导线连接，多用于交流220V动力回路分线、小型电机供电接线、设备主电源进线的分接场景，更大的爬电距离可以应对相对复杂的工业现场环境，降低潮湿、粉尘环境下的爬电击穿风险。

　　产品采用螺钉压接的接线方式，压接结构经过力学优化，螺钉旋紧时的压力会通过压线板均匀作用在导线线芯上，既可以避免单螺钉直接压接导致的线芯损伤，也能保证长期使用下的压接可靠性，避免因设备振动、温度循环导致的接线松动。外壳采用绿色阻燃工程塑料注塑成型，材料具备良好的耐温性能，可以覆盖常规工业现场的环境温度范围，同时阻燃等级满足低压电气设备的安规要求，即使出现回路过载发热的极端情况，也不会出现外壳引燃的风险。外壳上预留的多个安装孔位，支持两种安装方式：既可以通过螺钉直接固定在设备安装板的对应孔位上，也可以适配标准DIN导轨进行卡装，适配不同设备的安装布局需求。

　　从设计思路上看，该系列端子采用模块化的参数化设计逻辑，核心的安装尺寸、压接结构、孔位布局都做了参数化关联，设计人员可以根据实际项目的接线点位需求，快速调整端子的极数，不需要重新进行整体结构的建模验证。建模过程中，外壳的脱模斜度、壁厚均匀性都做了针对性优化，外壳壁厚保持均匀一致，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有边角位置都做了圆角过渡，既可以降低注塑成型时的应力集中，也能避免安装布线过程中尖锐边角划伤操作人员或导线绝缘层。压接螺钉的位置与接线孔做了同轴度优化，导线插入接线孔后，旋紧螺钉时压线板可以垂直下压，不会出现偏斜导致的导线压接不牢问题，相邻接线位之间的隔栏高度经过反复验证，既可以保证不同回路之间的绝缘隔离，也不会给导线插入操作带来阻碍。

　　关于安装边界尺寸，5.0mm节距的单极端子宽度与节距一致，整体高度控制在较低水平，适配薄型电气柜的安装空间需求，接线孔的直径适配0.5-2.5平方毫米的多股或单股铜导线，压线螺钉的规格适配常规十字螺丝刀操作，不需要特殊工具即可完成接线作业；7.5mm节距的单极端子宽度对应7.5mm，接线孔直径更大，可适配最大2.5平方毫米以上的导线，满足更大载流回路的接线需求。端子的安装孔位间距做了标准化设计，与市面上同规格的主流接线端子安装尺寸完全兼容，设备运维过程中如果出现端子损坏，可以直接替换同规格产品，不需要重新在安装板上打孔，大幅降低后期维护的改造成本。端子表面的标识区域采用凹印设计，型号、极数、额定参数的标识清晰耐磨，长期使用不会出现标识磨损脱落的问题，方便后期运维过程中的回路排查。

　　在实际建模过程中，需要重点关注几个配合尺寸的公差控制：接线孔与压线板的配合间隙要控制在合理范围，间隙过大会导致压接时压线板偏斜，间隙过小则会出现压线板卡滞无法正常下压的问题；外壳上的导轨卡槽尺寸要与标准DIN导轨的尺寸匹配，既要保证卡装后牢固不松动，也要保证拆卸时可以通过螺丝刀撬动卡扣顺利取下端子；相邻极之间的隔栏厚度要满足安规要求的电气间隙，同时兼顾材料的结构强度，避免安装过程中隔栏断裂。对于需要自定义极数的设计场景，只需要调整参数化模型中的极数参数，模型就可以自动更新所有关联的结构特征，包括安装孔位的位置、外壳长度、标识位置等，不需要逐个特征进行修改，大幅提升非标设备布线设计的效率。这类接线端子作为电气系统中最基础的连接元件，其结构可靠性直接影响整套设备的运行稳定性，建模过程中每一处细节的尺寸把控，都是为了在实际应用中实现更稳定的导线连接，降低设备运行过程中的接线故障概率。
