JST EH 2.5mm间距板对板连接器组件

　　在消费电子、工业控制板卡、小型智能设备的PCB板间互联场景里，这类2.5mm节距的线对板/板对板连接器是应用覆盖率极高的互联元件，日常接触的智能家居控制板、小型工控传感模块、便携数码设备的内部板卡连接，大多会选用同规格的连接器完成电源与信号的传输。不同于大电流动力连接器，这类小间距连接器主要承担板间低压信号、小功率供电的传输任务，能在紧凑的板上空间里完成多通道线路的可靠对接，避免飞线焊接带来的可靠性差、生产效率低的问题。

　　从实际使用的角度看，这类连接器分为公座与母座两个配对部分，公座采用带镀金接触层的插针结构，母座采用带弹性夹持结构的端子槽，配对插入后能依靠弹性结构保持稳定的接触压力，即使设备存在小幅振动，也不会出现接触不良、信号瞬断的问题。接触端子的镀金层能有效降低接触电阻，减少长期使用后的氧化问题，提升长期工作的稳定性，适配-25℃到85℃的常规工业级工作温度范围，覆盖绝大多数室内外非极端高温低温的设备使用场景。

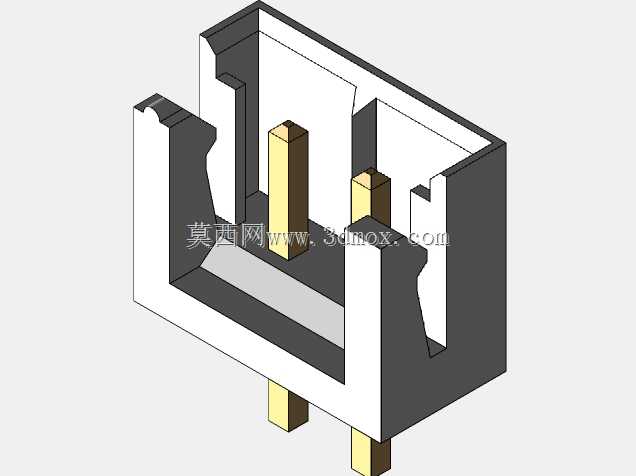

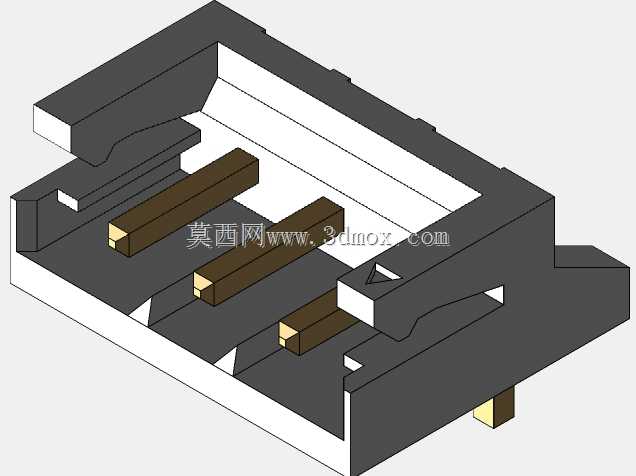

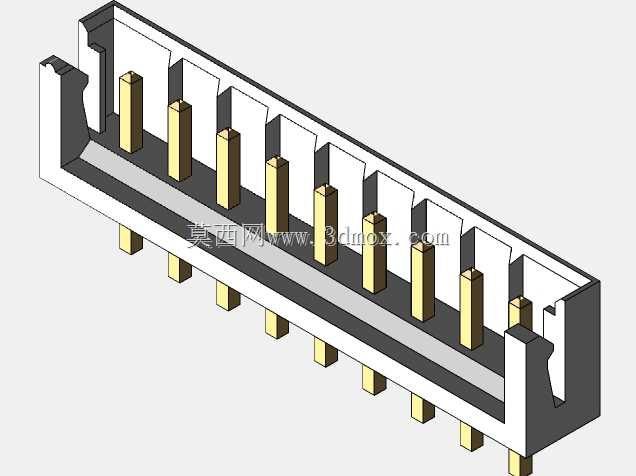

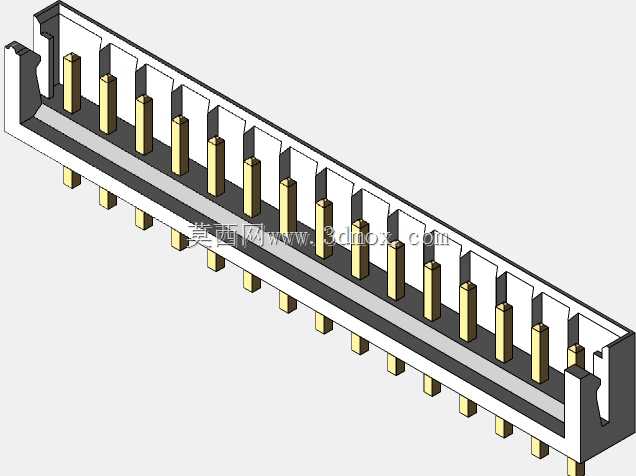

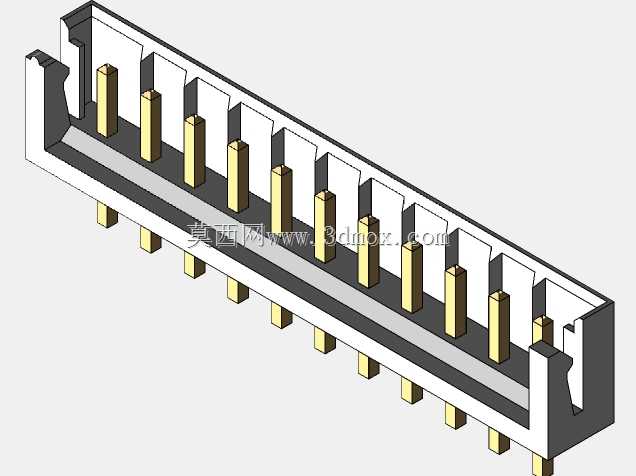

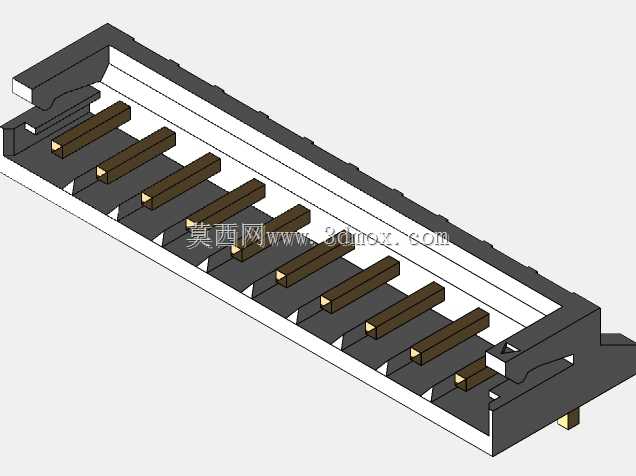

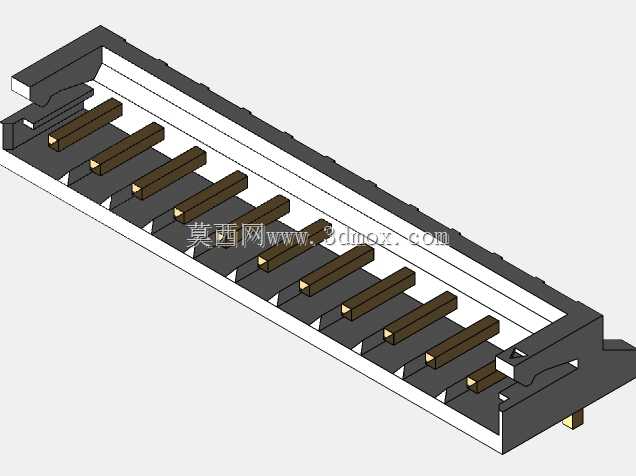

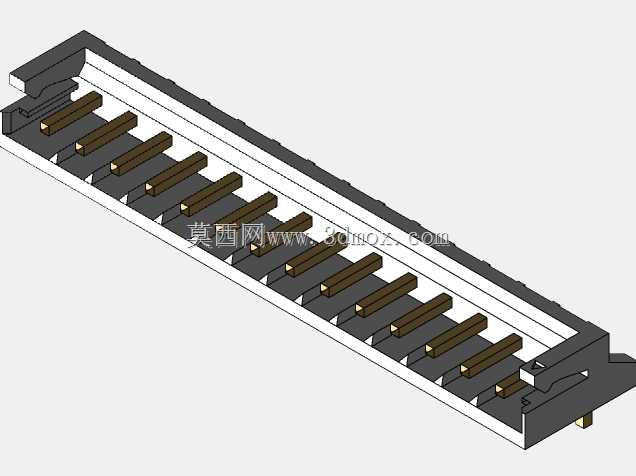

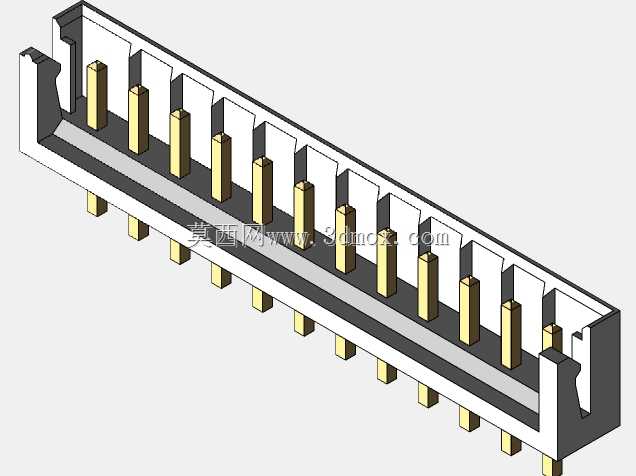

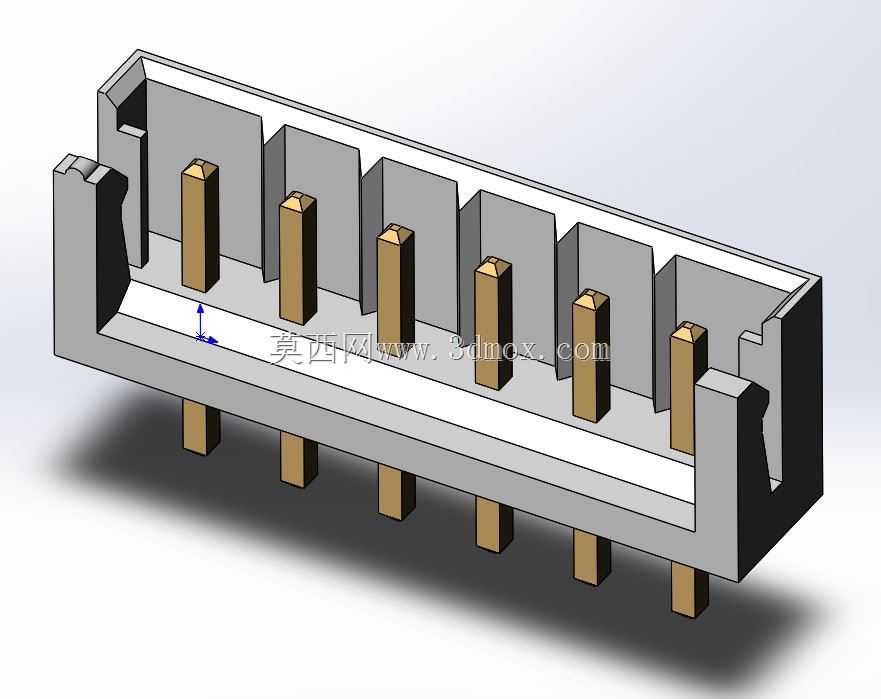

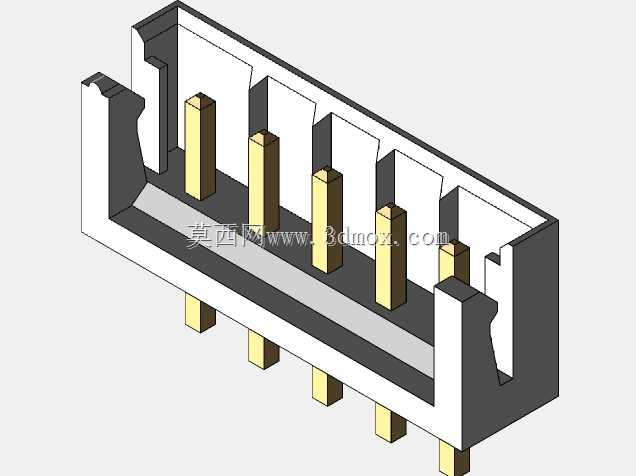

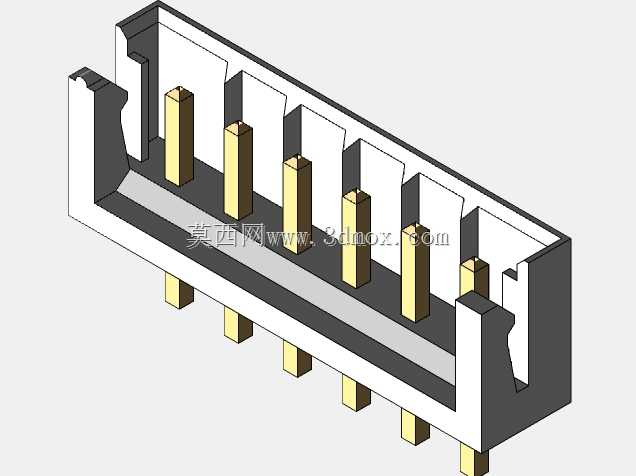

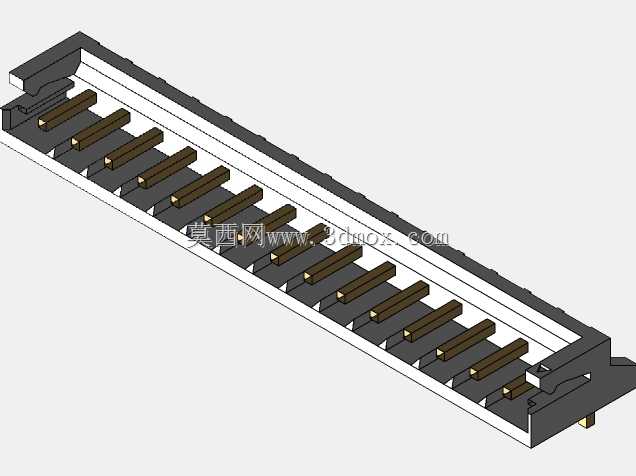

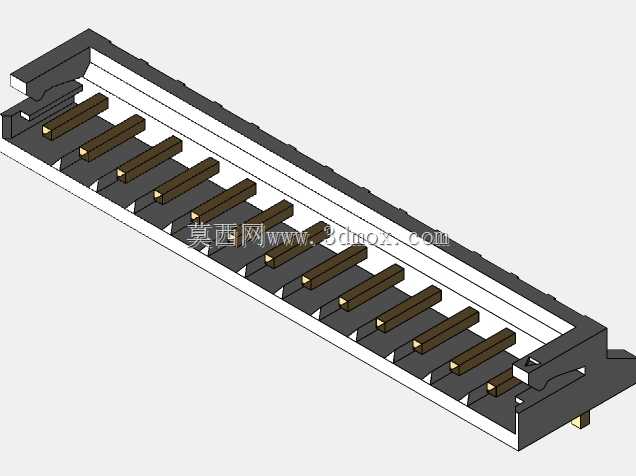

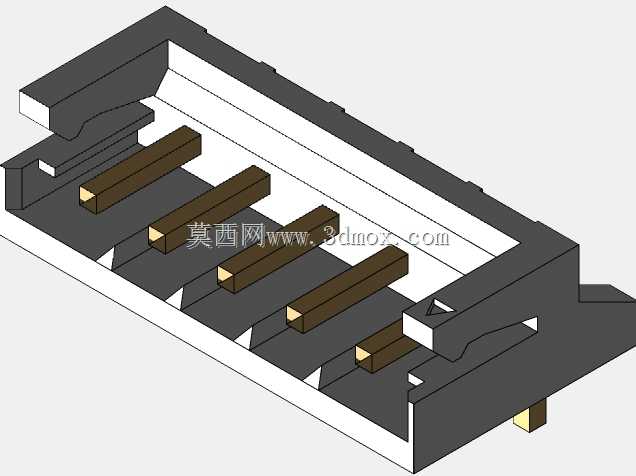

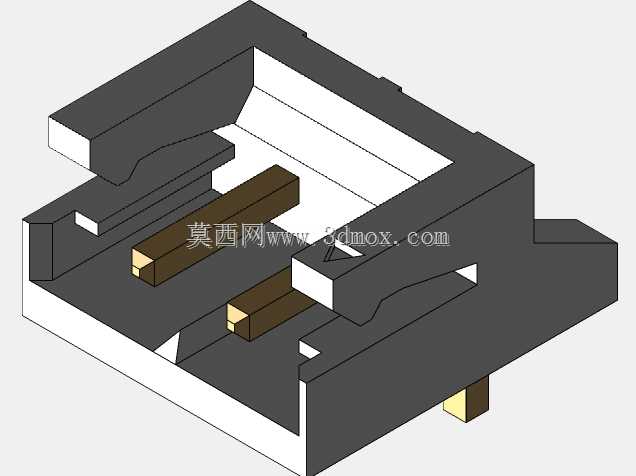

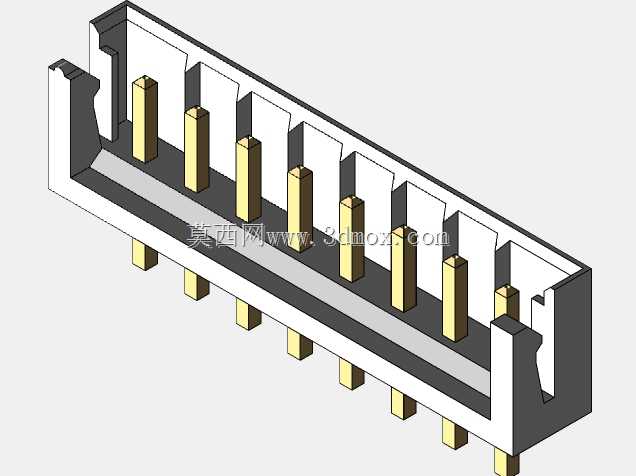

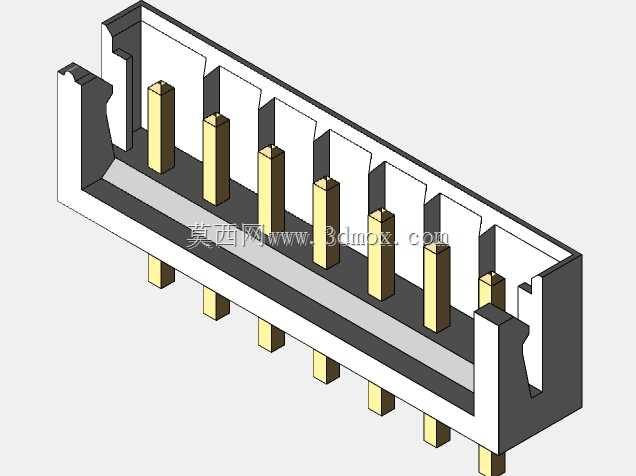

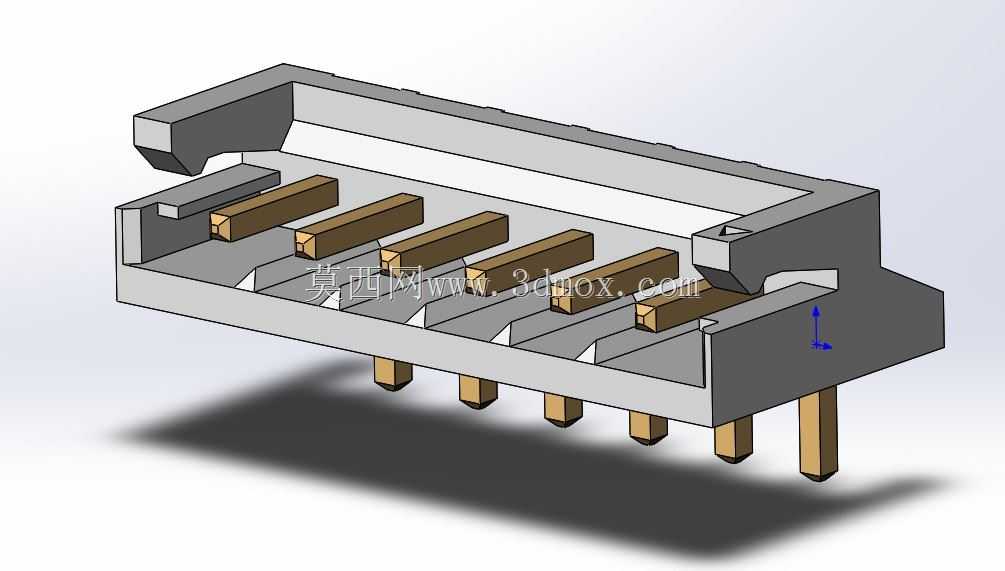

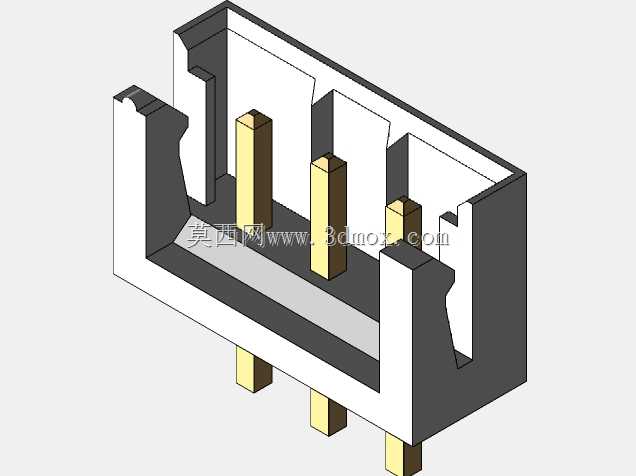

　　设计层面，该系列连接器覆盖了顶部入口、侧面入口两种进线方向的结构，适配不同的板上布局走线需求：当板上垂直方向空间充足、走线从连接器正上方引出时，可选用顶部入口的通孔型结构；当板上垂直空间受限、走线需要从平行于板面的方向引出时，可选用侧面入口的结构，两种结构的安装孔位、焊盘尺寸保持统一，不需要额外调整PCB封装设计，就能完成不同进线方向的替换，给结构设计的布局调整留出足够的灵活度。

　　安装尺寸上，该系列连接器安装完成后相对于PCB板面的高度为8.1mm，本体宽度为3.8mm，不会占用过多的板上垂直与水平空间，适配0.8mm到1.6mm厚度的常规PCB板，焊盘采用标准通孔焊接设计，兼容波峰焊、手工焊等常规焊接工艺，生产端不需要额外调整焊接工艺参数就能完成装配。额定通流能力为3A，适配AWG22到AWG32线径的电子线，额定耐压250V AC/DC，完全满足常规低压信号、小功率供电的传输需求，不会出现载流不足导致的端子发热问题。

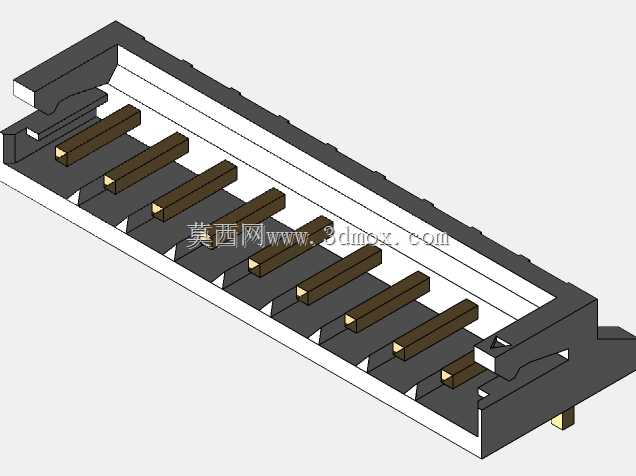

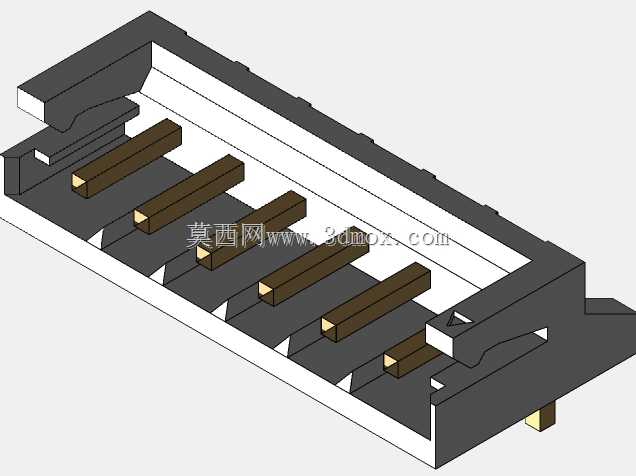

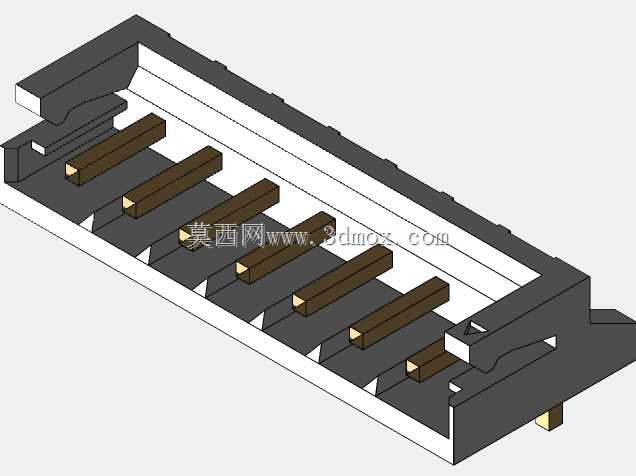

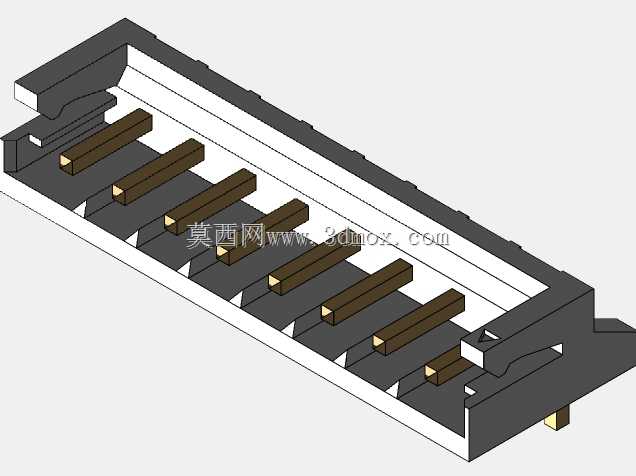

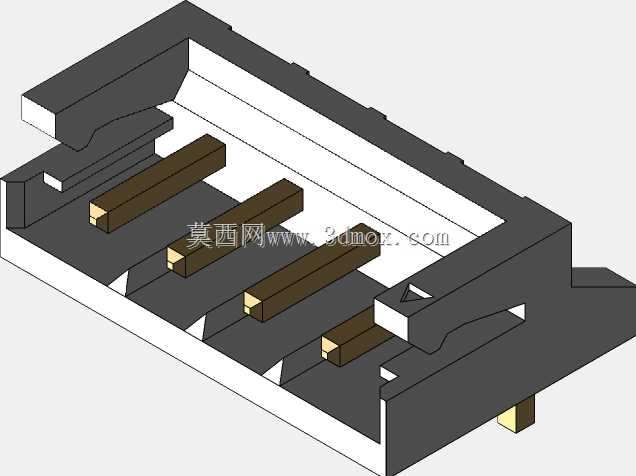

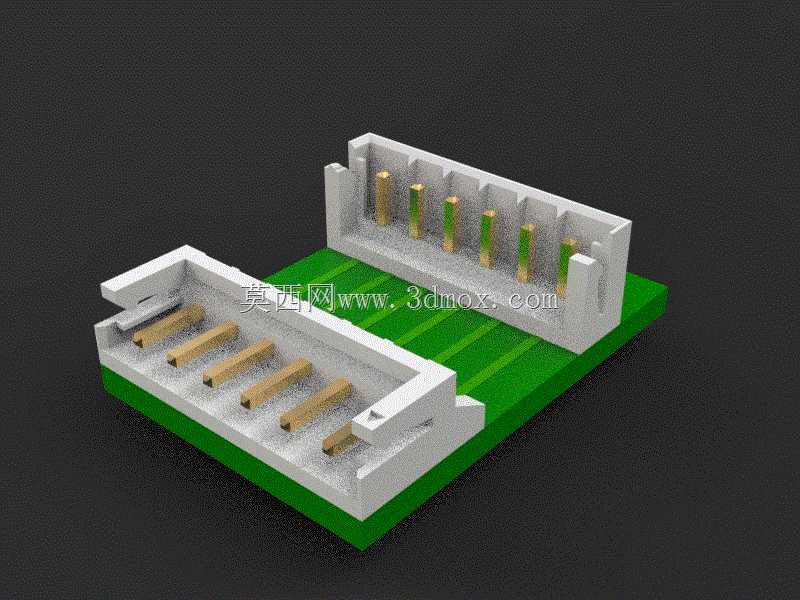

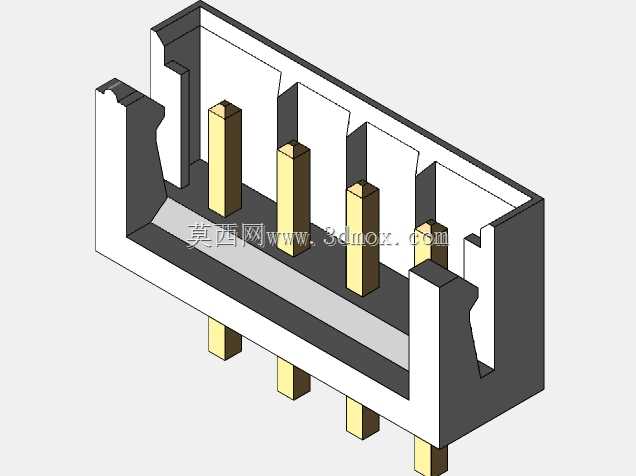

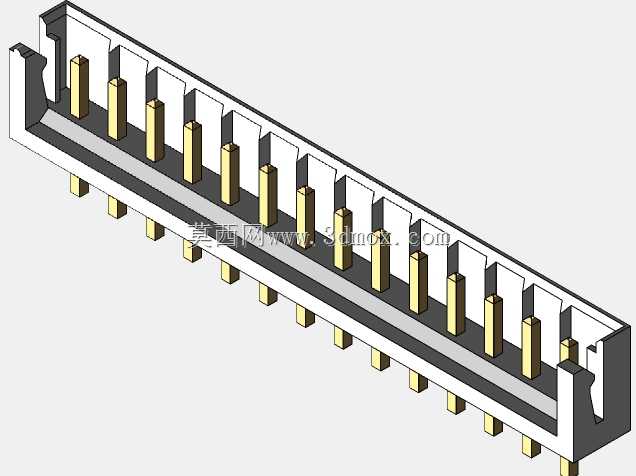

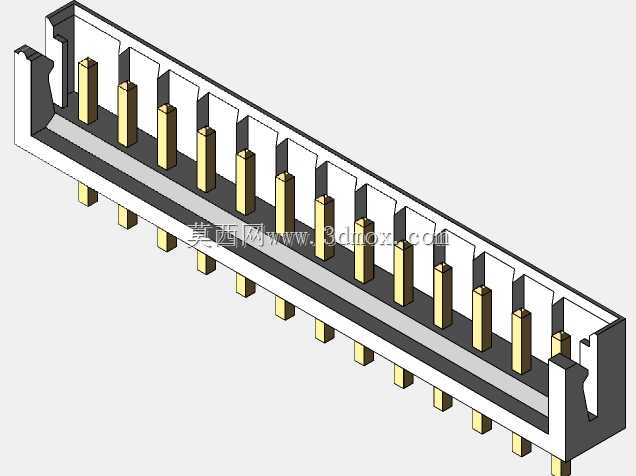

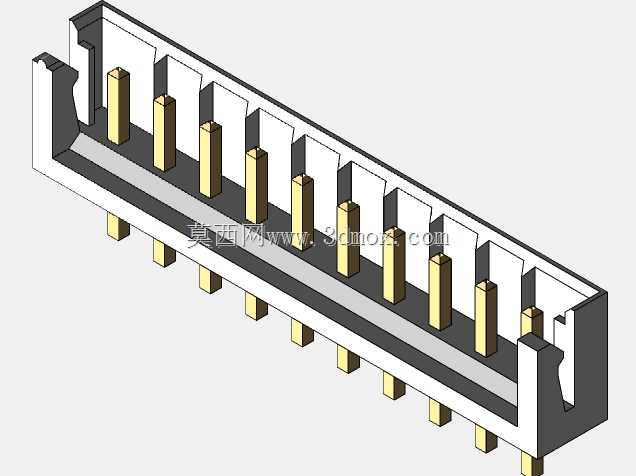

　　建模过程中，完整还原了公母座的配对间隙、插针的伸出长度、塑料本体的定位卡扣结构，其中定位卡扣能在公母座插合后提供额外的保持力，避免拉扯线束时出现连接器松脱的问题。模型支持参数化调整针数，只需要修改对应的针数参数，就能快速生成2针到15针不同通道数的连接器模型，不需要重复建模，能大幅提升结构设计阶段的板上布局效率，设计人员可以根据实际需要的信号通道数量，快速调整出对应针数的模型，导入装配体中完成干涉检查、布局验证，提前排查连接器与周边元件、壳体的空间干涉问题，减少打样阶段的设计修改次数。

　　在实际选型使用中，这类连接器的塑壳采用耐高温的工程塑料材质，能过回流焊、波峰焊的高温环境不会出现变形熔化，端子采用铜合金基材，兼顾弹性与导电性能，长期插拔后也不会出现弹性衰减、接触电阻变大的问题。不同于线端压接后再装配的连接器，该系列直插板的结构直接焊接在PCB上，不需要额外的线端压接工序，能简化部分板间直连场景的生产工序，提升装配效率。
