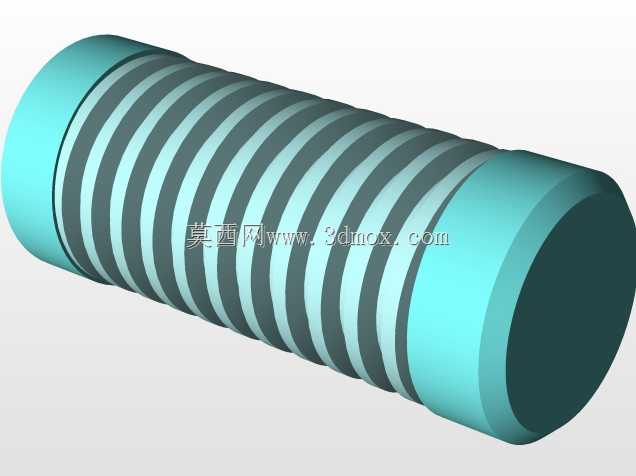

菲利特Acme梯形传动丝杆结构

　　在各类需要直线传动转换的工业设备场景中，梯形螺纹传动构件始终是中低速重载传动链路里的核心基础零件，这类构件依靠牙型角的合理设计，在传动效率、自锁性能、加工便利性之间取得了极佳的平衡，广泛应用于工装夹具进给、轻工设备升降、阀门启闭驱动、小型机床进给轴等对传动平稳性有要求、不需要极高线速度的工况中。本次呈现的菲利特Acme牙型传动杆，采用的是29度牙型角的爱克母螺纹制式，相比普通公制梯形螺纹，该制式螺纹的牙顶与牙底预留了合理的配合间隙，在长期往复运行的工况下，能有效容纳润滑脂留存，降低螺纹副之间的磨粒磨损概率，同时在装配过程中可以通过配磨调整螺母的轴向间隙，补偿长期运行产生的磨损量，维持传动精度的稳定性。从结构设计逻辑来看，

　　该传动杆两端设置了等直径的光轴轴颈，这部分结构是整个构件的安装定位基准，轴颈表面的圆柱度公差需要控制在合理区间内，与支撑轴承内圈的配合采用过渡配合等级，既保证装配后不会出现径向窜动，也避免过盈量过大导致轴承预紧过载，缩短支撑部件的使用寿命。中间段的螺纹加工区域，螺纹大径与两端轴颈之间设置了退刀槽结构，退刀槽的宽度与深度匹配螺纹加工刀具的退刀行程，避免车削螺纹终了位置出现乱牙、牙型不完整的缺陷，同时退刀槽的位置也可以作为螺母行程的机械硬限位参考，防止传动过程中螺母超程脱出螺纹副。从安装边界维度考量，该传动杆的整体径向尺寸由螺纹大径决定，在配套设计设备安装腔室时，需要预留足够的径向间隙，避免螺纹旋转过程中与腔体内壁发生刮擦，

　　同时要考虑螺母座的安装空间，螺母座的连接法兰需要与移动负载的安装面贴合，保证传动过程中负载的移动方向与丝杆轴线保持平行，避免出现别劲、卡滞的问题。在实际选型应用时，需要根据负载的轴向推力、运行线速度、每日往复行程次数核算螺纹面的接触应力，确保接触应力低于材料的许用接触疲劳强度，避免长期运行出现螺纹牙型变形、点蚀剥落的失效问题。该构件的螺纹牙型采用等距设计，导程与螺距数值一致，适合单螺母传动的应用场景，如果需要更高的传动效率，可以在同规格尺寸下更换为多线螺纹结构，但多线螺纹的自锁性能会相应下降，在垂直升降的应用场景中需要额外配置制动机构，防止负载下坠引发安全事故。从加工工艺性角度，该结构的所有回转面均可以在普通车床上完成加工，

　　不需要特殊的定制刀具，Acme螺纹的加工刀具在工业供应链中属于标准耗材，采购成本低，后期维护更换刀具的便利性较高，适合中小批量的设备配套生产场景。两端轴颈的端面可以根据安装需求加工中心孔，作为磨削加工、检测时的定位基准，保证螺纹段与两端轴颈的同轴度公差，避免装配后出现旋转跳动过大、传动阻力波动的问题。在润滑维护方面，该结构的开放式螺纹副适合采用锂基脂润滑，定期在螺纹牙面涂抹润滑脂即可形成稳定的油膜，不需要复杂的集中润滑管路，降低了设备的维护成本，在粉尘较多的工况下使用时，可以在螺母两端加装防尘密封圈，阻挡外界粉尘、碎屑进入螺纹啮合面，延长构件的整体使用寿命。
