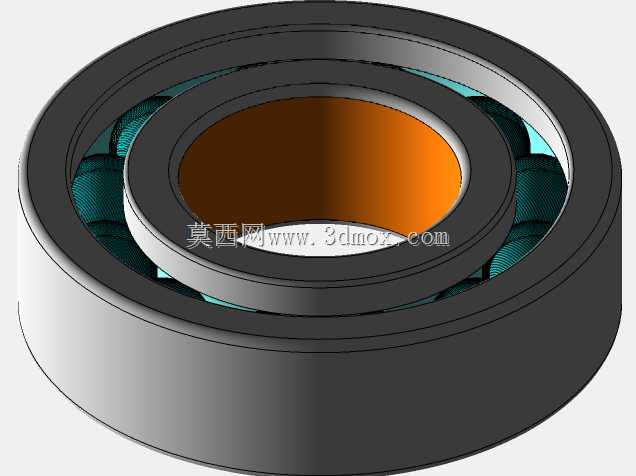

SKF6002深沟球轴承装配结构三维数模

　　这套SKF6002深沟球轴承的装配数模，完整还原了单列深沟球轴承的全部组成结构，包含内圈、外圈、滚动体、保持架四个核心部件，各零件间的配合间隙、装配定位关系完全按照实物的工程约束搭建，可直接用于设备装配干涉校验、运动仿真验证环节。在常规工业场景中，这类轴承主要承担径向载荷，也可在径向游隙适配调整后承受一定比例的双向轴向载荷，广泛应用在中小功率电机输出端、机床进给轴支承位、输送线辊筒转动端、小型泵类转子支承、家电传动模块等需要低摩擦旋转支承的位置，是通用机械领域应用覆盖面极广的标准传动支承部件。从设计逻辑来看，该轴承的滚道采用圆弧型深沟结构，滚道曲率半径略大于钢球半径，既保证钢球与滚道的接触面积足够承载额定载荷，

　　又能将滚动摩擦系数控制在极低区间，减少运转过程中的能量损耗与发热。保持架采用浪形冲压结构，兜孔与钢球的间隙经过合理匹配，既能够均匀分隔每颗钢球，避免滚动体之间直接接触产生额外摩擦与磨损，又能在轴承运转时引导钢球在滚道内平稳滚动，同时预留了润滑脂的存储空间，保障长期运转的润滑可靠性。内圈的内孔为圆柱面，与旋转轴采用基孔制过渡配合，根据应用场景的载荷特性、转速高低可调整配合公差等级，重载冲击场景下选用较紧的过盈配合防止内圈与轴发生相对蠕变，高速轻载场景下可选用间隙稍大的配合降低装配应力、减少运转温升。外圈的外圆柱面与轴承座安装孔采用基轴制配合，安装时需保证座孔与轴的同轴度公差在设计要求范围内，避免因安装偏心导致轴承承受附加弯矩，

　　大幅缩短实际使用寿命。从安装边界来看，6002属于深沟球轴承60系列的轻窄系列规格，内孔公称尺寸15mm，外圈公称外径32mm，装配总宽度9mm，安装时轴肩的最大允许直径不超过18mm，座孔的挡肩最小直径不小于27mm，避免轴肩或座孔挡肩过高接触到轴承密封圈或保持架，造成运转卡滞。数模中各零件的倒角、圆角细节都做了还原，内圈、外圈的装配引导倒角能够降低装配时的零件磕碰风险，滚道边缘的圆角过渡可减少应力集中，提升轴承在冲击载荷下的结构强度。在做整机三维设计时，这套装配数模可直接导入装配环境，无需重新绘制轴承轮廓，能够快速完成轴系的支承结构布局，校验轴承与周边密封件、端盖、隔套的空间间隙，避免设计阶段出现干涉问题。

　　同时数模的装配关系完全符合实际装配顺序，可用于生成装配工艺指导文件，帮助一线装配人员理解轴承的安装方向与配合要求，减少错装风险。钢球在滚道内的排布均匀性、保持架的兜孔位置精度，都直接影响轴承的运转平稳性与噪音水平，数模中严格按照标准钢球数量与排布角度搭建，能够准确模拟轴承运转时的滚动体运动轨迹，为轴系的动力学仿真提供准确的模型基础。在做设备维护仿真时，也可借助该模型演示轴承的拆卸、清洗、润滑脂加注、重新安装的全流程，帮助运维人员掌握标准维护操作要点，避免不当操作损伤轴承滚道与滚动体。
