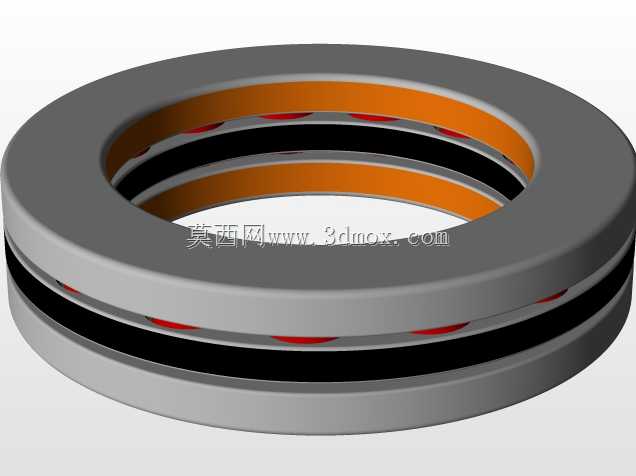

SKF双向推力球轴承装配结构三维建模

　　在重载轴向承载的传动场景中，推力球轴承是承担单向或双向轴向载荷、限制轴系轴向窜动的核心支撑部件，这款SKF51107系列双向推力球轴承的装配模型，完整还原了实际产品的各零件配合关系与结构细节，可直接用于轴系结构设计的选型校核、装配干涉检查以及教学演示场景。从实际应用场景来看，这类双向推力轴承常被用在立式水泵的轴端支撑、机床主轴的轴向定位、起重设备的回转支撑、低速减速器的轴向限位部位，这些场景的共性是轴系会承受两个方向的轴向载荷，径向载荷占比极低，普通深沟球轴承无法满足大轴向力的承载需求，而圆锥滚子轴承的安装调整复杂度更高，推力球轴承凭借结构简单、安装便捷、轴向承载能力强的特点，成为这类场景的首选支撑元件。

　　从产品功能特性来看，这款双向推力轴承包含两个轴圈、一个座圈、两列钢球以及对应的保持架组件，轴圈与传动轴采用过盈或过渡配合，随轴一同转动，座圈与设备轴承座的安装孔采用间隙配合，固定在机座上承担轴向载荷的反作用力。两列钢球分别布置在座圈的两侧滚道内，当轴系受到向下的轴向力时，下方的钢球列承担载荷，将力传递到座圈再传导至机座；当轴系受到向上的轴向力时，上方的钢球列承担载荷，实现双向轴向承载的功能，同时可以将轴系的轴向窜动量限制在轴承的轴向游隙范围内，保证轴上零件的工作位置精度。保持架采用冲压钢保持架结构，能够均匀分隔每粒钢球，避免钢球在运转过程中相互摩擦碰撞，降低运转过程中的发热与磨损，同时保证钢球在滚道内均匀分布，提升轴承运转的平稳性。

　　从设计思路层面还原建模逻辑时，首先需要明确轴承的核心配合尺寸，轴圈的内孔尺寸需要与适配轴径匹配，座圈的外径尺寸需要与轴承座安装孔的尺寸匹配，这两个尺寸是安装边界的核心参数，建模时需要严格按照SKF样本的公称尺寸绘制，同时标注出合理的尺寸公差带，保证实际装配时的配合性质符合设计要求。滚道的曲率设计是轴承承载能力的关键，轴圈与座圈的滚道曲率半径略大于钢球的半径，既可以保证钢球与滚道有足够的接触面积，降低接触应力，又能避免钢球在滚道内出现卡滞，保证运转灵活。钢球的直径与数量是根据额定动载荷、额定静载荷的计算结果确定的，在轴承的外形尺寸限制下，尽可能选用更大直径的钢球、布置更多数量的钢球，能够有效提升轴承的承载能力，同时需要校核保持架的强度，保证钢球不会从保持架的兜孔中脱出。

　　在外形尺寸与安装边界方面，这款轴承属于51100系列的推力球轴承，整体为环形扁平结构，轴向厚度远小于径向尺寸，安装时不需要复杂的定位结构，只需要在轴上加工出对应的轴肩、在轴承座孔内加工出对应的孔肩，分别对轴圈和座圈进行轴向定位即可，安装时需要注意轴圈与座圈不能装反，否则会导致轴承无法正常承载，甚至出现快速磨损报废的问题。建模过程中完整还原了各零件的装配关系，包括轴圈与轴的配合面、座圈与轴承座的配合面、钢球与滚道的接触位置、保持架与钢球的位置关系，可直接用于装配仿真，模拟轴承在运转过程中各零件的相对运动，检查是否存在干涉问题，也可以用于有限元分析，对轴承在额定载荷下的接触应力、变形量进行仿真计算，验证轴承选型是否满足设备的使用寿命要求。

　　在实际的设备设计过程中，这类轴承的选型需要重点核算三个参数：一是轴向载荷的大小，确保轴承的额定静载荷大于最大轴向载荷，避免出现塑性变形；二是轴的转速，推力球轴承的极限转速相对较低，需要确认实际工作转速低于轴承的极限转速，避免出现过热烧损；三是轴向游隙的调整，双向推力轴承安装时需要调整合适的轴向游隙，游隙过大会导致轴系窜动量大、运转精度低，游隙过小会导致轴承发热严重、磨损加快。这个三维装配模型完整呈现了轴承的内部结构，能够帮助设计人员更直观地理解轴承的工作原理，在进行轴系结构设计时快速完成轴承的布置与安装结构设计，减少设计过程中的错误，同时也可以用于新入职工程师的机械基础培训，通过拆解装配模型快速掌握推力球轴承的结构特点与安装要点。
