EDFV型剖分式V带轮结构设计

　　在常规带传动系统的运维场景里，经常会遇到已完成整轴装配的传动端需要更换带轮的情况，传统整体式带轮必须拆卸轴端联轴器、轴承端盖等关联部件才能完成拆装，不仅运维耗时久，还容易在拆卸过程中损伤轴面配合精度、破坏原有轴承预紧状态，这款剖分式结构的V带轮正是针对这类痛点完成的结构优化设计。从实际使用场景来看，这类带轮普遍适配中小功率的V带传动工况，常见于小型农机传动端、轻工生产线输送驱动端、小型机床辅助传动单元、通风设备驱动端等场景，尤其适合后期改造加装、运维频次较高的传动点位，不需要拆解原有轴系装配关系就能完成带轮的更换与安装，大幅降低现场运维的工作量与装配风险。

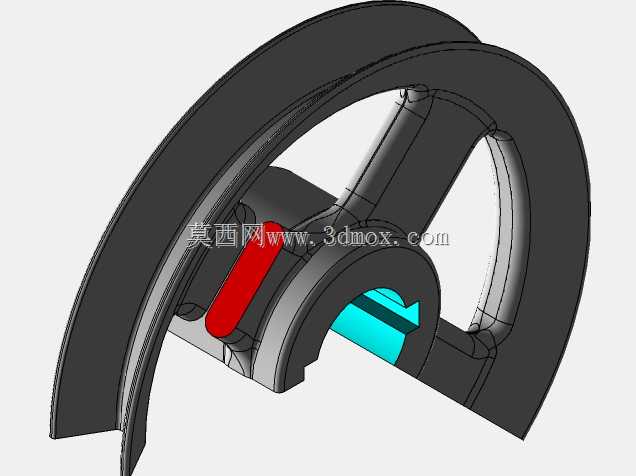

　　从功能特性来看，这款带轮保留了标准V带轮的轮槽型面参数，轮槽的角度、槽深、槽间距完全匹配对应型号V带的啮合要求，保证传动过程中V带与轮槽的接触面积均匀，避免出现偏磨、打滑、传动效率损失的问题。剖分面的设计采用了径向直分结构，两个半轮的结合面分别设置了定位凸台与凹槽结构，也就是模型中红色标识的定位销结构，装配时两个半轮通过定位结构完成周向与径向的精准对位，避免带轮运转过程中两个半体出现错位，导致轮槽同轴度超差、运转振动超标的问题。轴孔部分采用了键槽传动结构，也就是模型中青蓝色标识的键槽位，键槽的尺寸公差匹配标准平键的配合要求，能够稳定传递额定扭矩，同时剖分结构的轴孔在锁紧后能够抱紧安装轴，避免带轮运转过程中出现轴向窜动。

　　设计过程中首先要兼顾结构强度与拆装便利性，轮辐部分采用了辐板式结构，相比实心轮体能够有效降低自身重量，减少高速运转时的转动惯量，降低轴系的动不平衡量，同时辐板的厚度经过强度校核，能够承受额定传动扭矩下的剪切应力与V带张紧带来的径向压力，不会出现轮辐变形的问题。轮缘部分的厚度设计预留了足够的磨损余量，长期运转后即使轮槽出现轻微磨损，也能在标准公差范围内继续使用，延长部件的使用寿命。两个半轮的锁紧结构采用了径向螺栓锁紧的方式，螺栓孔位设置在轮辐靠近轮毂的位置，既不会干涉V带的正常安装运转，也能保证锁紧后两个半轮的结合面紧密贴合，不会在运转过程中出现分离松动的问题。

　　从安装边界来看，这款带轮的轴向安装尺寸与同规格整体式V带轮保持一致，不需要对原有传动系统的安装空间做额外改造，用户替换原有整体带轮时可以直接适配原有轴伸长度、带轮中心距参数。径向尺寸上，带轮的外径严格匹配对应传动比的设计要求，轮槽的基准直径公差符合带传动的相关设计标准，保证传动比的精度控制在允许范围内。安装时只需要将两个半轮扣合在安装轴的对应位置，对齐定位销与键槽，穿入锁紧螺栓按照规定扭矩对称拧紧，就可以完成带轮的安装，全程不需要移动轴上的其他装配部件，单人即可完成现场操作。

　　实际选型应用时，需要注意匹配对应型号的V带规格，确认带轮的基准直径满足V带的最小弯曲半径要求，避免V带长期过小半径弯曲出现早期疲劳损坏。同时安装时要保证带轮的端面与轴的中心线垂直，避免V带运转过程中出现跑偏、掉带的问题。剖分面的结合面在装配前需要清理干净毛刺与杂物，保证两个半轮贴合紧密，避免运转过程中出现不平衡振动。键槽的配合要保证平键能够顺利嵌入，避免过盈量过大导致装配困难，或者间隙过大导致传动过程中出现冲击、键槽压溃的问题。这类剖分式带轮相比整体式带轮，虽然加工工序略有增加，但是在运维便利性上的优势十分明显，尤其适合那些不便于拆解轴系的老旧设备改造、连续生产不能长时间停机的生产线传动点位，能够大幅缩短设备停机维护的时间，降低运维的综合成本。
