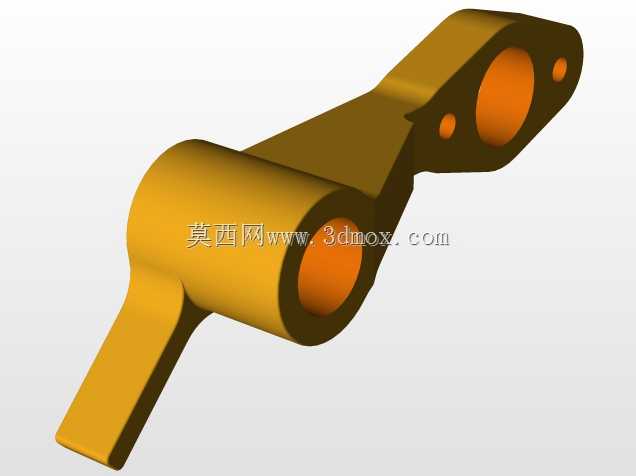

在各类链传动输送、物料搬运以及轻工自动化生产线的张紧调节、传动换向机构中,这类带铰接孔的连接摇臂是承担动力传递、姿态调整的核心受力零件,日常多配套于输送线张紧装置、链条换向拨叉机构、间歇式送料的传动摆臂单元中,直接决定链传动系统的运行稳定性与动作精度。从结构设计来看,零件主体采用一体化铸造成型后做机加工处理,主体的大直径筒状铰接端是整个零件的旋转基准,内孔需要与固定销轴做间隙配合,既要保证摇臂绕销轴摆动时无卡滞,也要控制配合间隙在0.02-0.05mm区间,避免长期交变载荷下出现铰接松旷、传动异响的问题。从大直径筒体延伸出的斜向连接臂是主要的传力路径,臂身采用变截面过渡设计,靠近铰接端的位置截面厚度更大,向另一端的连接耳板逐步收窄,
这种设计既可以在满足抗弯、抗扭强度要求的前提下降低零件整体重量,也能避免直角过渡带来的应力集中问题,减少长期交变载荷下的疲劳断裂风险。零件另一端的双孔连接耳板是与执行端或者链条附件连接的接口,其中大直径孔用于连接负载端的铰接销轴,两个小直径孔为定位销孔,安装时先通过定位销完成耳板与对接件的位置锁定,再穿入铰接销轴完成紧固,能够有效避免运行过程中连接位置出现错位、销轴受剪切力断裂的问题。从安装边界来看,大直径铰接端的轴向长度需要匹配安装支座的开口宽度,安装时两端需要加装耐磨衬套与防尘密封圈,减少粉尘、碎屑进入铰接面造成的磨损;耳板端的两个孔位中心距需要与对接件的安装孔位严格对齐,孔位同轴度公差控制在0.03mm以内,
避免安装后出现附加应力。设计过程中需要重点校核几个关键位置的力学性能:首先是筒状铰接端与连接臂的过渡位置,这是整个零件承受弯矩最大的区域,需要通过有限元分析确认最大应力值低于材料屈服强度的60%,预留足够的安全余量;其次是耳板位置的孔壁挤压强度,因为链条传动过程中会存在瞬时冲击载荷,孔壁如果挤压强度不足会出现孔位变形、连接松脱的问题;另外整个零件的摆角范围也需要在设计阶段做运动仿真校核,确认摆动过程中臂身不会与周边的机架、链条护罩、其他传动部件发生运动干涉,预留至少5mm的安全间隙。这类零件的材料多选用45号钢或者铸钢ZG310-570,成型后铰接内孔需要做淬火处理,表面硬度达到HRC40-45,提升铰接面的耐磨性能,
延长零件的使用寿命;非配合面做喷塑或者发黑处理,提升车间潮湿环境下的防锈能力。在实际生产线运维中,这类摇臂属于易损传动件,需要定期检查铰接孔的磨损量、连接臂是否存在微裂纹,当铰接间隙超过0.15mm时就需要及时更换衬套或者整个零件,避免间隙过大造成链条跳齿、传动位置偏移,影响整条生产线的运行节拍。不同于普通的刚性连接件,这类摇臂的摆动角度、安装位置会直接决定链条的张紧度,安装时需要通过调整铰接端的固定座位置,保证链条张紧力处于合理区间,张紧力过大会加剧铰接孔与销轴的磨损,张紧力过小则容易出现链条松脱、传动打滑的问题。
