SOIC16封装CD4017计数器芯片三维结构

　　做了十几年结构设计，经手的板卡类三维模型不下千套，这次做CD4017的SOIC-16封装模型，最先要考虑的就是SMT产线的实际适配场景——毕竟这类十进制计数/脉冲分配器，在工业控制的时序触发回路、消费电子的LED流水驱动、小型设备的节拍计数模块里用得太普遍，封装尺寸差0.1mm，过回流焊的时候就可能出现立碑、虚焊，甚至引脚和焊盘对位偏移的问题。

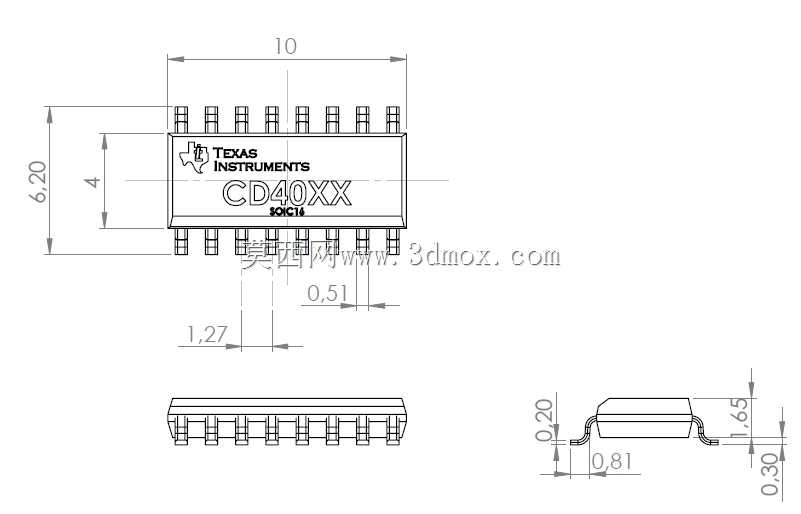

　　建模的时候最先卡的是安装边界，SOIC-16的本体宽度我严格按JEDEC标准取的3.9mm，本体长度控制在9.9mm，引脚中心距1.27mm，这个尺寸是和市面上主流SMT贴片机的吸嘴拾取范围、PCB焊盘封装库完全匹配的，不能有半分偏差。之前有个同行做同类型芯片模型的时候，把引脚伸出本体的长度做长了0.2mm，结果导出STEP给Layout工程师做板框干涉检查的时候，发现芯片和旁边的0805电容间距不足0.5mm的电气安全间隙，最后不得不重新改板，耽误了整批控制板的打样进度，这个教训我一直记着，所以这次建模的时候，特意把引脚的共面度公差控制在0.1mm以内，完全符合SMT焊接的共面性要求，避免出现批量焊接不良。

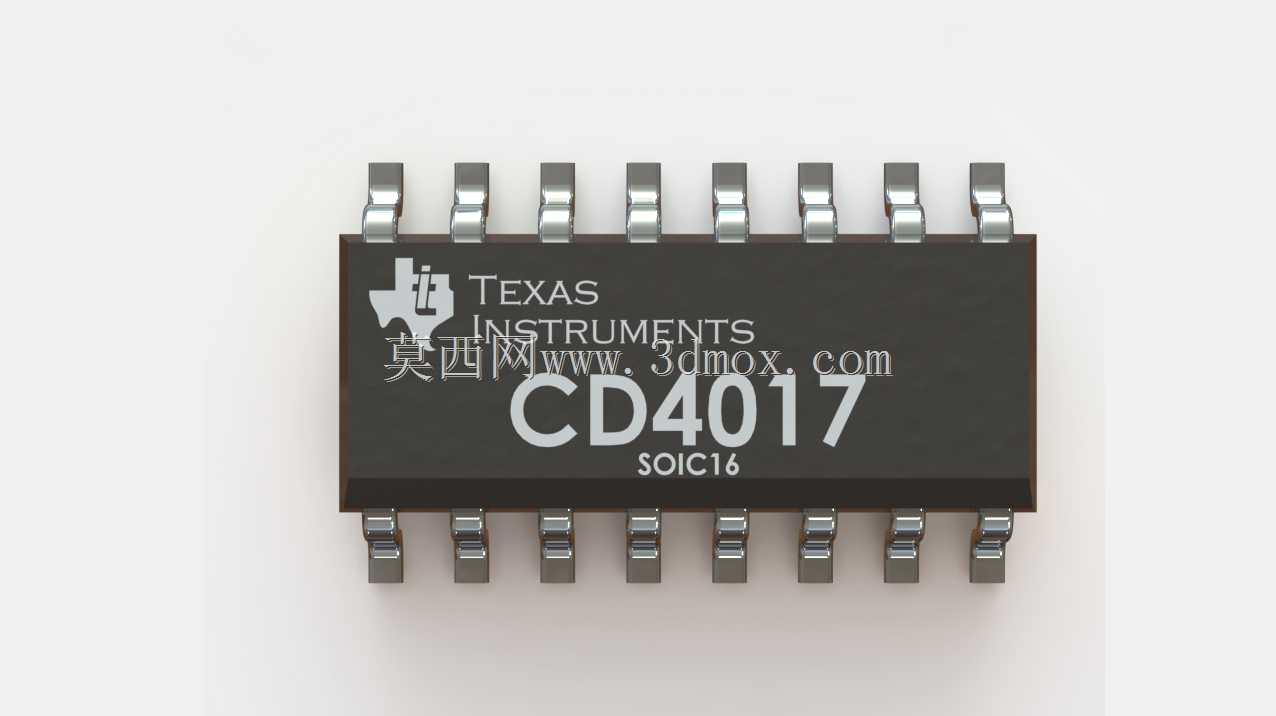

　　从功能特性来说，CD4017本身是带10个解码输出端的约翰逊计数器，时钟输入端带施密特整形，对输入脉冲的边沿要求不高，工业现场的脉冲信号哪怕有小幅抖动也能正常计数，所以在做模型外观细节的时候，我特意把芯片顶面的丝印标识做了还原，包括厂商标识、型号印字、封装标注，这些细节不是为了好看，是做整机虚拟装配的时候，能直观检查BOM物料和模型的对应关系，避免生产的时候贴错芯片——之前车间就出过把SOIC-16封装的CD4017和同封装的CD4013贴混的事故，就是因为三维模型没做丝印区分，装配校验的时候没发现问题，最后整批板子返工，损失不小。

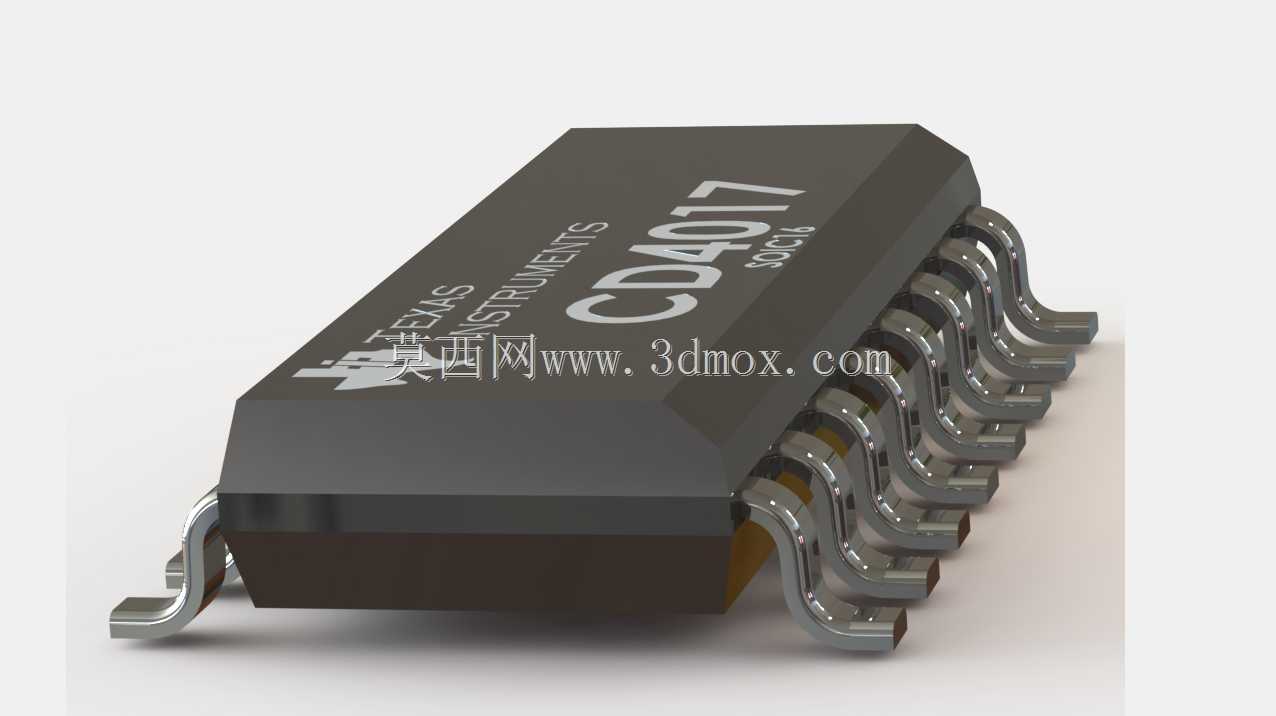

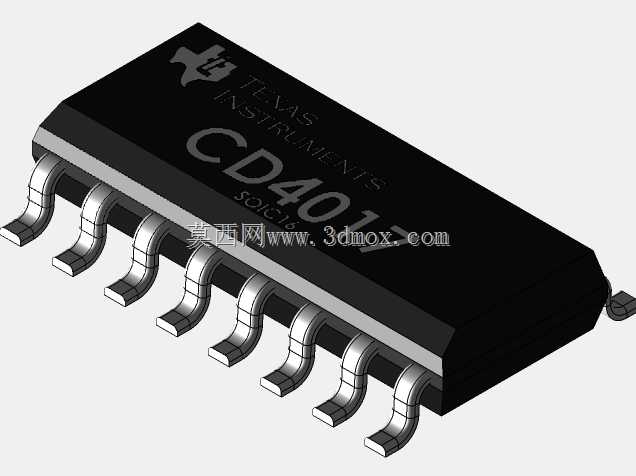

　　设计思路上，我没有做过度的细节冗余，比如芯片内部的晶圆结构完全省略，只保留外部装配需要的所有几何特征：引脚的弯折弧度是按实际冲压引脚的成型角度做的，不是生硬的直角，这样导出的模型在做热仿真的时候，能更准确模拟引脚的导热路径，毕竟这类CMOS芯片的工作温度范围是-40℃到85℃，做工业控制板的热分析时，引脚和焊盘的接触热阻计算，和引脚的实际接触面积直接相关，要是把引脚做成直角，接触面积算错，热仿真结果偏差会超过15%，对高温环境下的设备可靠性评估影响很大。另外本体的顶面和底面我做了0.1mm的脱模斜度，和实际塑封芯片的成型工艺一致，要是做完全的直壁，模型在做装配干涉检查的时候，会误报和散热片、绝缘垫片的干涉，给结构设计工作增加不必要的排查工作量。

　　实际应用里，这类芯片经常会搭配贴片电容、限流电阻布置在PCB的边缘位置，有时候还会在芯片上方点三防漆或者贴绝缘麦拉片，所以建模的时候我特意把本体顶面的平面度做了约束，整个顶面的平面度公差控制在0.05mm以内，这样模拟麦拉片贴合的时候，不会出现间隙不均的问题。还有引脚的末端焊盘区域，我做了和实际芯片一致的镀锡层平面，不是尖锐的棱边，这样在做PCB装配的焊膏钢网设计匹配时，能准确对应钢网开口的位置，保证焊膏印刷的量刚好符合焊接要求，不会出现焊锡过多导致的引脚桥接。

　　很多新手做这类电子元器件模型的时候，要么只做个方块加一排引脚应付事，要么把内部结构做的过于复杂导致文件过大，没法导入大型整机装配体里。我做这个模型的时候，把所有非装配必要的特征全部压缩，整个模型的特征树非常简洁，不管是导入SolidWorks做结构装配，还是导入UG做整机布局，都不会出现卡顿，同时所有和安装、焊接、干涉检查相关的尺寸全部严格对标实物，不会给后续的设计工作带来误差。毕竟做三维模型不是做效果图，核心是要服务于实际的工程设计，每一个尺寸、每一个特征，都要对应实际生产、装配、使用环节的需求，不然做出来的模型再好看，也没法用在实际项目里。
