液压系统用环形带凸台活塞盖结构

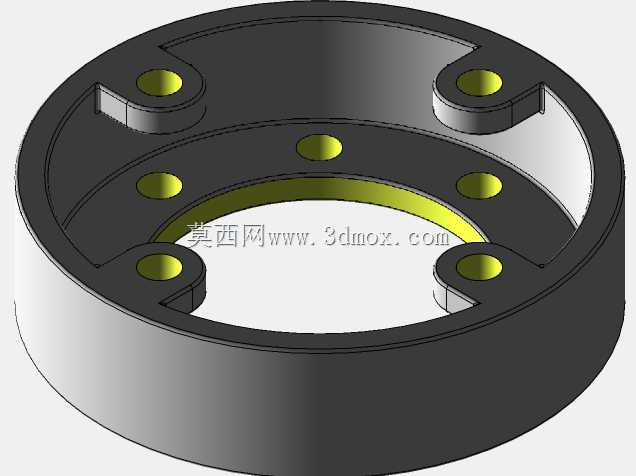

　　这款环形活塞盖主要应用于中低压往复式液压油缸的缸体端部，作为油缸腔体的密封承载部件使用，在液压工作站、工程液压执行机构、机床液压进给单元中都能见到这类结构的身影，它的核心作用是封闭油缸缸筒的端部腔室，同时为活塞杆的穿出提供定位基准，承受油缸工作时内部液压油产生的轴向推力，配合密封件阻隔液压油外泄，保障油缸腔体的压力稳定。从结构设计来看，整体采用矮筒环形构型，主体为等壁厚的圆筒段，一端带有向内延伸的环形内沿，内沿中心预留活塞杆穿过的通孔，内沿与外筒壁之间均匀分布六个带安装孔的凸台，其中四个凸台带有轴向定位的止口凸边，另外两个凸台为平置安装面，这种非对称的凸台布局是为了匹配对应油缸缸筒端部的安装螺孔位置，避免安装时出现错位，

　　同时止口凸边可以嵌入缸筒端部的定位槽内，承担径向定位的作用，减少安装时的同轴度调整工作量。设计时首先确定的是内沿中心通孔的尺寸，这个尺寸需要和选配的活塞杆直径匹配，同时预留密封件、导向环的安装槽位，内沿的厚度根据油缸额定工作压力下的轴向受力计算得出，要保证在最高工作压力下不会出现轴向变形，避免密封件因为端盖变形出现偏磨导致漏油。外筒壁的外径和对应缸筒的外径保持一致，安装后整个缸体端部没有突出的棱角，既可以避免安装运输过程中磕碰损伤，也能让油缸整体外观更规整。六个安装凸台的位置是根据缸筒端部的螺纹孔分布角度确定的，凸台上的通孔直径比配套的安装螺栓直径大0.2mm，预留足够的安装调整余量，凸台的高度略高于内沿的平面，

　　这样螺栓锁紧时压力直接作用在凸台上，不会让内沿承受额外的锁紧应力，避免内沿变形挤压活塞杆。凸台上的安装孔做了沉孔处理，螺栓锁紧后螺栓头不会高出凸台平面，避免和周边的管路、护板产生干涉。内沿的内侧壁加工有密封槽，用来安装轴用密封圈和防尘圈，靠近缸体内部的一侧还预留了导向环的安装位，活塞杆穿过时，导向环可以承担活塞杆的径向支撑力，避免活塞杆往复运动时出现偏摆，减少密封件的偏磨。外筒壁的内侧和缸筒配合的位置也加工有径向密封槽，安装O型圈后实现缸筒和端盖之间的静密封，防止液压油从端盖和缸筒的配合面渗漏。在实际选型使用时，需要先确认安装边界：端盖的总高度要匹配油缸端部的安装空间，不能和油缸上的油路板、管接头产生位置冲突；

　　外筒的外径要和配套缸筒的外径一致，保证安装后同轴度符合要求；六个安装凸台的孔位分布角度要和缸筒端部的螺孔完全对应，否则会出现无法安装的问题；内沿中心通孔的尺寸要和活塞杆直径匹配，同时要确认密封槽的尺寸和选用的密封件规格一致，避免因为密封件尺寸不匹配导致漏油。这类活塞盖通常采用铸铁或者铝合金加工，铸铁材质的强度更高，适合压力较高的工作场景，铝合金材质重量更轻，适合对整机重量有要求的移动液压设备。建模时需要注意各个凸台的位置公差，安装孔的位置度要控制在0.1mm以内，保证安装时螺栓可以顺利穿入，内沿中心通孔和外筒壁的同轴度要控制在0.05mm以内，否则安装后会出现活塞杆和端盖不同心，导致活塞杆运动卡滞、密封件快速磨损的问题。所有的棱边都做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免安装时锋利的棱边割伤密封件，影响密封效果。在液压系统装配时，这个端盖的安装顺序是先在缸筒配合面装上静密封O型圈，再把端盖的止口对准缸筒的定位槽推入，然后依次穿入安装螺栓，按照对角顺序逐步拧紧螺栓，避免因为单侧受力导致端盖倾斜，最后再穿入活塞杆，装好轴用密封、导向环和防尘圈，完成端部的装配。日常维护时，只需要定期检查端盖和活塞杆配合位置有没有渗漏油的情况，如果出现渗漏，只需要更换内沿里的轴用密封圈即可，不需要整体更换端盖，维护成本较低。
