CD4026贴片SO-16封装电子元器件三维结构

　　在做数字计数显示类电路的PCB布局、结构干涉校验时，这类SO-16封装的CD4026芯片三维结构是必不可少的参考要素，很多刚入行的结构工程师容易忽略贴片IC的实际安装高度、引脚共面度带来的装配问题，直到打样回来才发现芯片和上方的屏蔽罩、导热垫或者相邻的接插件出现空间干涉，轻则返修PCB，重则整批结构件报废，提前在三维装配环境里导入精准的IC模型，就能在设计阶段把这类风险完全规避掉。

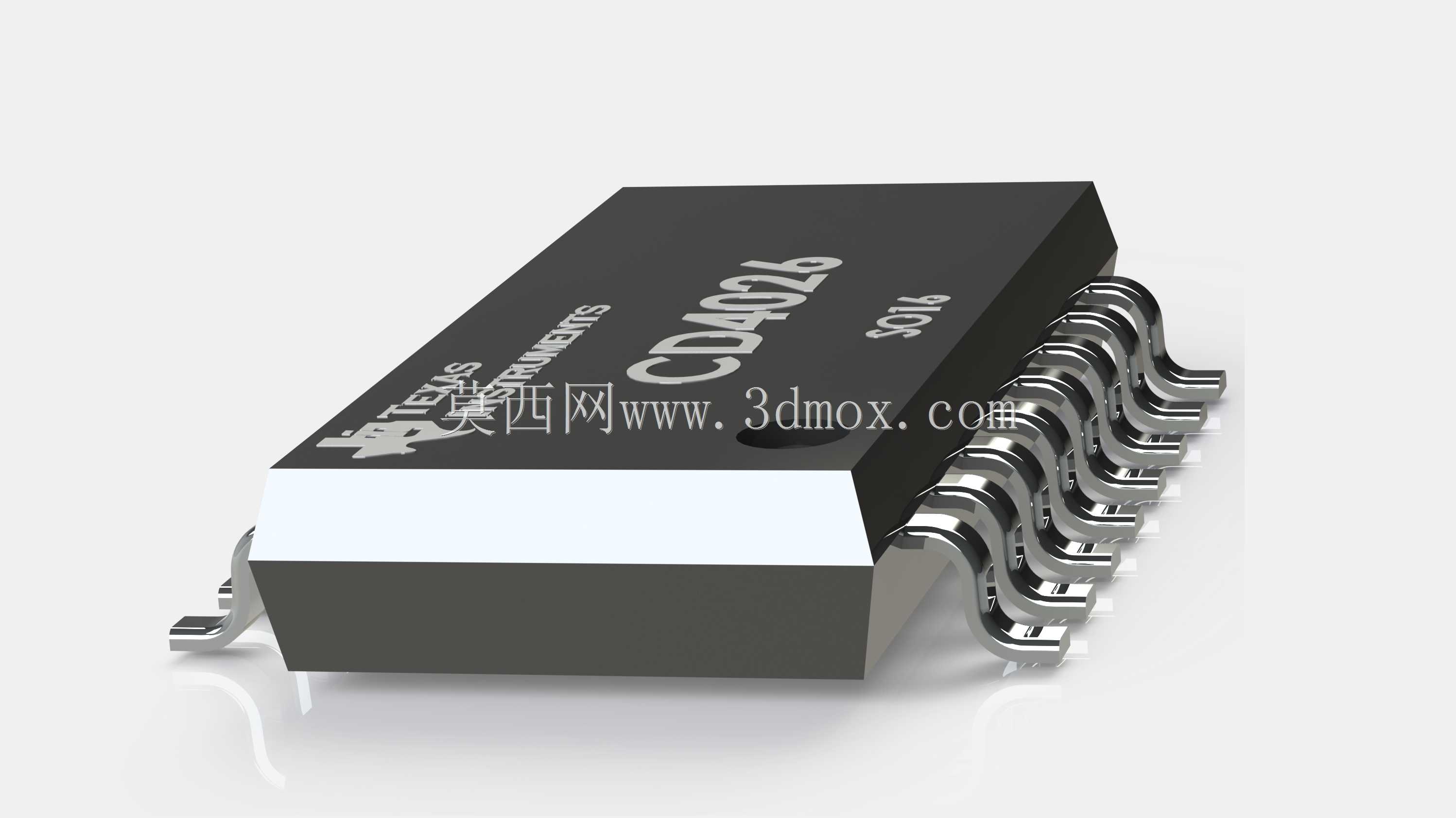

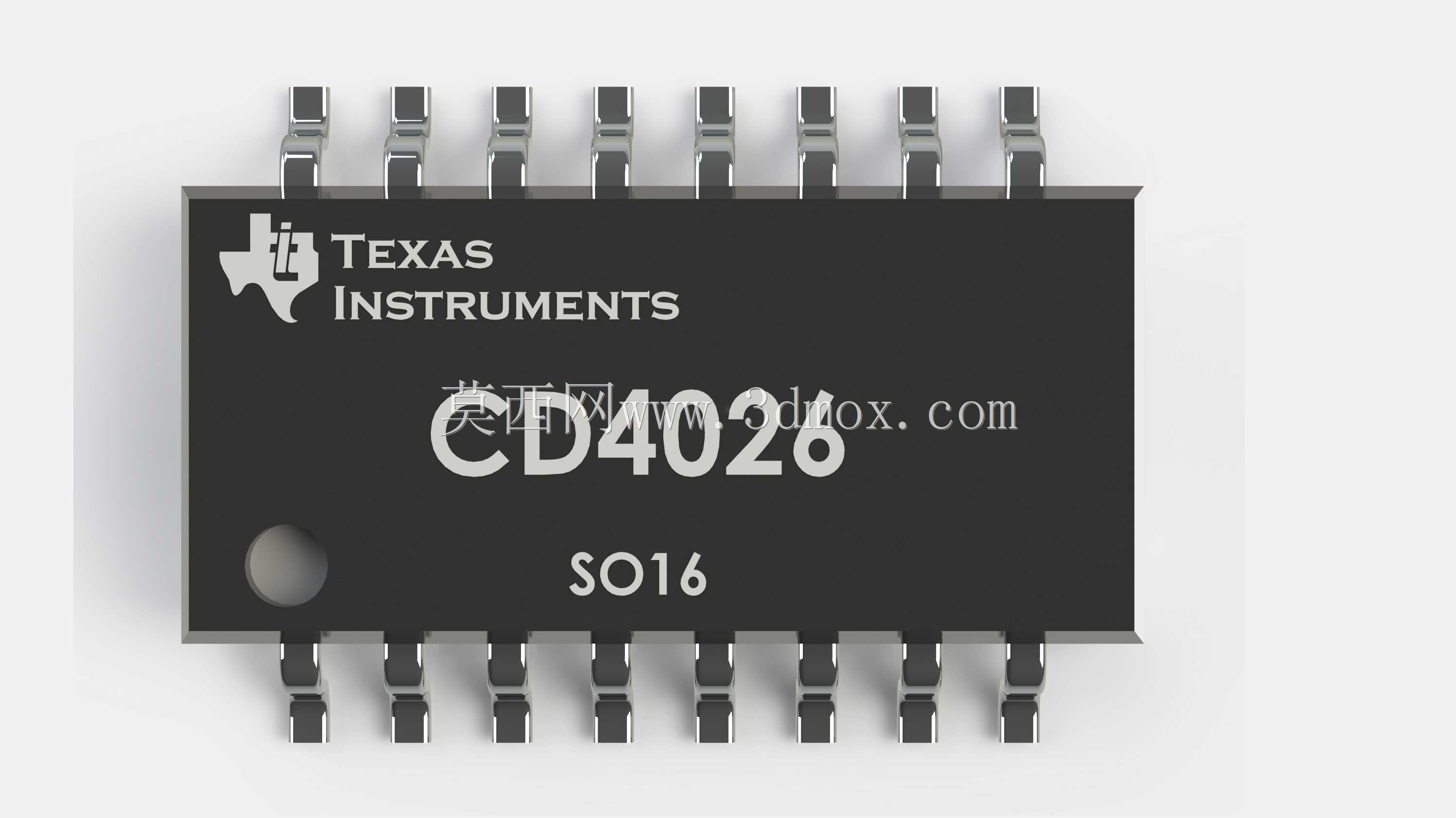

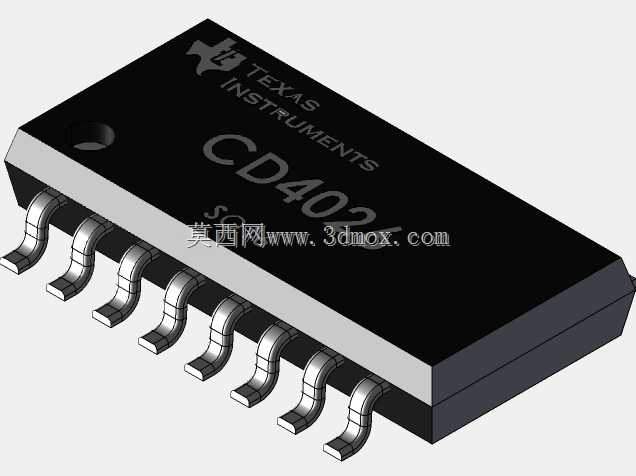

　　这款CD4026是常用的十进制计数/七段译码驱动芯片，在工业计数仪表、小型数字显示装置、家电控制面板的计数模块里应用十分广泛，SO-16的贴片封装属于表面贴装器件里的小外形封装范畴，相比传统的双列直插封装，它的占用PCB面积更小，安装高度更低，适合高密度布板的场景，但也对结构设计的精度提出了更高要求。从实际建模的还原度来看，模型完整复现了芯片本体的黑色塑封主体，表面的引脚排布完全符合JEDEC标准下SO-16封装的尺寸规范，两侧各8个鸥翼型引脚的弯折角度、伸出长度、引脚间距都严格对应实际器件的参数，甚至塑封体一端的圆形定位标记也做了还原，这个标记是生产焊接时判断芯片引脚1位置的关键标识，在做PCB丝印对位、装配工装设计的时候，这个特征的位置精度直接影响防呆设计的可靠性。

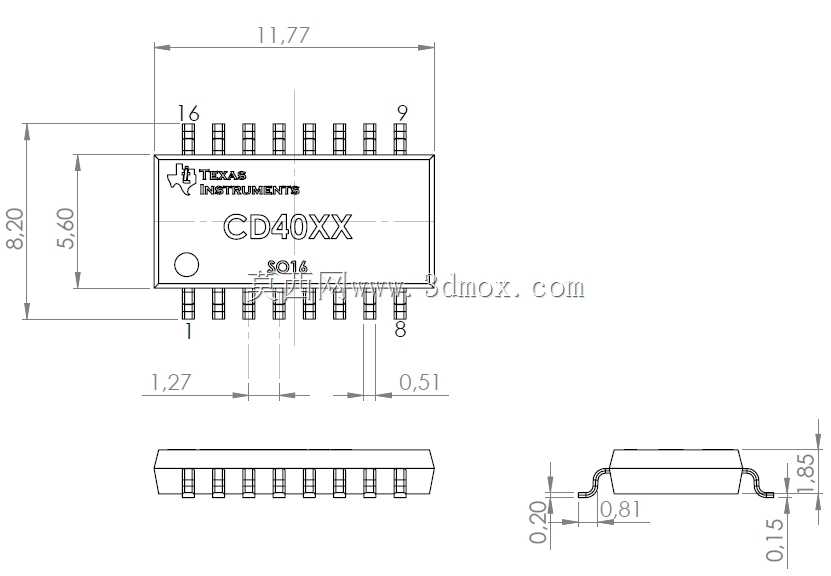

　　从设计思路上来说，这类电子元器件的三维建模不需要做过度的细节冗余，核心要抓准的是安装边界的所有关键尺寸：首先是塑封体的长宽高，这决定了芯片在PCB上占用的平面空间和垂直方向的高度余量，尤其是在有上下层叠结构的产品里，比如带显示屏的手持设备，芯片上方到显示屏背壳的间隙往往只有不到1毫米，塑封体高度的误差超过0.2毫米就可能出现顶壳的问题；其次是引脚的成型尺寸，鸥翼引脚的水平伸出长度、向下弯折的高度、引脚末端的宽度，这些参数直接和PCB封装焊盘的匹配度相关，在做焊接工艺仿真、引脚应力分析的时候，模型的引脚形态如果和实际器件偏差过大，仿真结果就完全没有参考价值，比如引脚的弯折半径如果做小了，模拟出来的引脚应力会比实际情况大很多，容易误导工程师做出不必要的补强设计。

　　在实际的设备应用场景里，这款芯片往往和七段数码管搭配使用，做脉冲计数、数值显示的功能，比如生产线的小件计数装置、小型设备的运行时长统计模块、电源面板的参数显示单元里都能看到它的身影，做这类设备的整体结构设计时，不仅要考虑芯片本身的安装空间，还要预留出焊接后的引脚焊锡溢出空间、芯片工作时的散热间隙，尤其是在密闭的塑料外壳内部，SO封装的芯片虽然功耗不高，但如果周围被其他器件完全包围，长期工作的积热也会影响芯片的计数稳定性，在三维装配环境里把芯片模型和周边的电容、电阻、接插件、结构筋位全部装配到位后，就能直观地检查出通风间隙是否足够，有没有结构件挡住了芯片的散热路径。

　　很多工程师在做PCB结构协同设计的时候，习惯直接从元件库调用简化的方块模型来代替IC，这种做法在布板密度低、空间余量充足的产品里问题不大，但在做紧凑型工业设备、小型化消费电子的设计时，简化模型会忽略引脚的实际突出部分、塑封体的脱模斜度这些细节，往往会出现装配时引脚和旁边的固定螺丝柱干涉、塑封体边缘和PCB加强筋顶死的问题，精准还原的三维模型就能把这些细节全部呈现出来，在设计阶段就完成所有干涉检查，不需要等到样机试制阶段再反复修改结构。另外在做生产装配工装的设计时，比如贴片焊接的定位治具、返修用的热风枪喷嘴适配，精准的芯片外形模型也是设计的核心依据，治具的定位槽尺寸要和芯片塑封体的尺寸精准匹配，间隙留大了焊接时芯片会偏移，留小了芯片放不进去，这些都需要基于准确的三维模型来做尺寸推导。

　　从安装边界的角度来说，SO-16封装的CD4026在PCB上的安装区域需要预留的安全距离也有明确的工程规范，芯片本体两侧到相邻器件的距离至少要保留1.27毫米以上，一方面是满足贴片焊接时的工艺间距要求，避免连焊，另一方面也是给后期返修留足操作空间，在三维模型里把这些安全边界也做进参考特征里，就能在布局的时候直接校验周边器件的位置是否符合要求，不用反复对照二维的封装规范手动测量，大幅提升结构设计的效率。
