CD4020贴片SO-16封装芯片三维结构

　　做电子设备结构设计这么多年，碰到数电类板卡开发时，SO封装的逻辑芯片几乎是绕不开的基础元器件，这次做的CD4020 SOP16封装结构，最早是给一款工业计数控制板做PCB布局适配用的，当时板卡空间卡得特别死，主控板要塞进厚度仅12mm的仪表壳体里，所有贴片器件的高度、引脚焊盘位置、周边安全间隙都得卡到丝毫不差，稍不留神就会出现壳体干涉、焊盘对位偏差、波峰焊连锡的问题。

　　先从实际应用场景说，CD4020作为14级二进制串行计数器，在工业控制板卡、小型数字仪表、简易分频电路里用得极多，比如生产线的工件计数模块、小型定时装置、脉冲信号分频电路里，都靠它完成脉冲计数与分频输出，这类应用场景下，板卡往往要兼顾紧凑性与量产焊接的良率，所以器件的三维模型精度直接决定了PCB布局的可靠性，要是模型尺寸不准，要么留的安全间隙太大浪费板卡空间，要么间隙太小导致焊接时引脚连锡、器件贴装偏移。

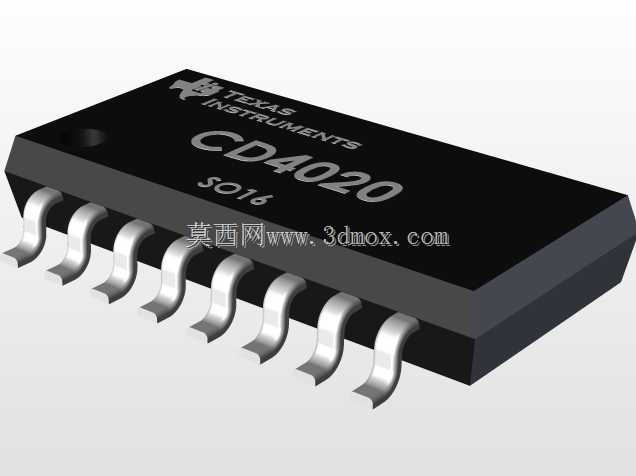

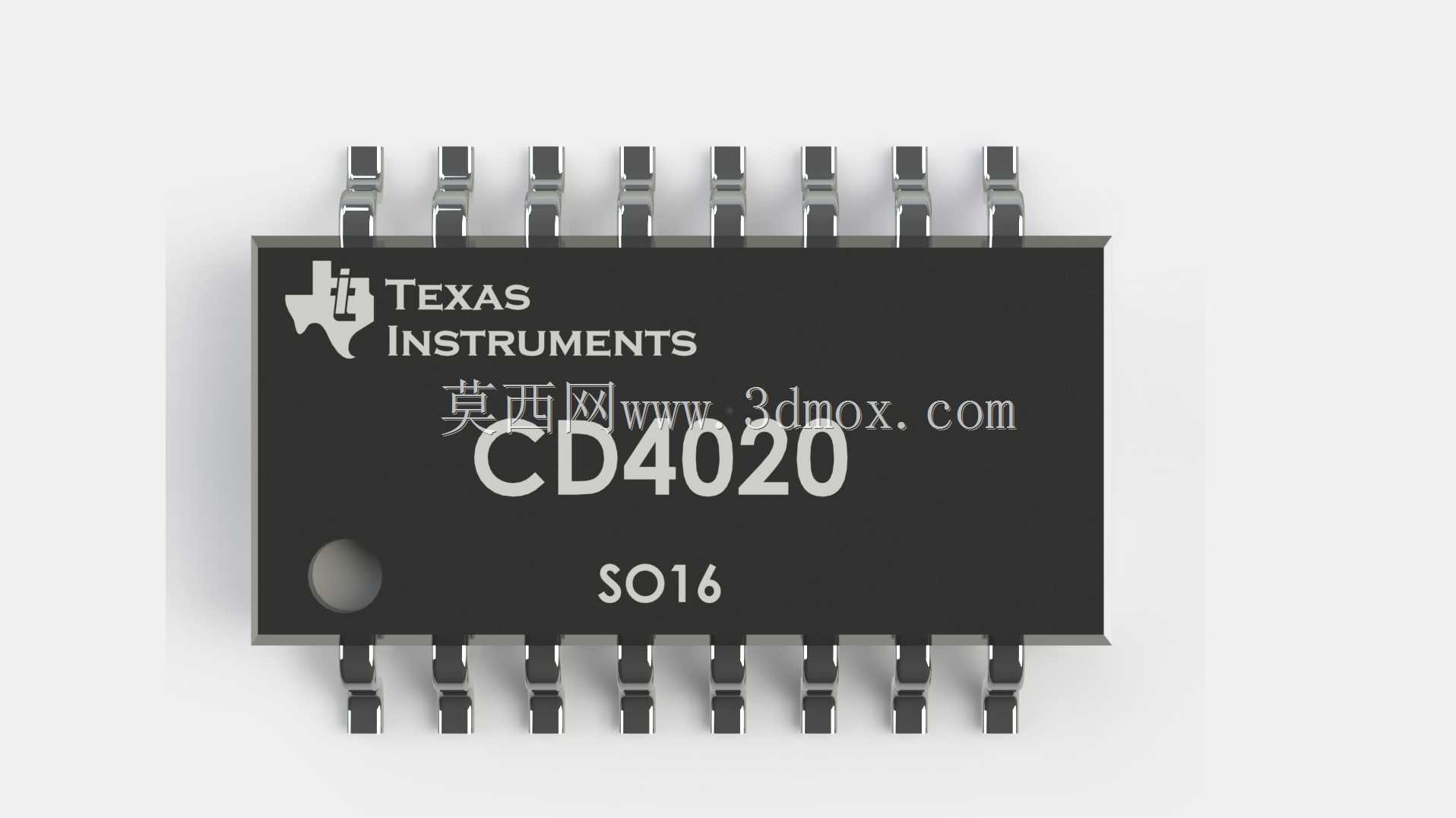

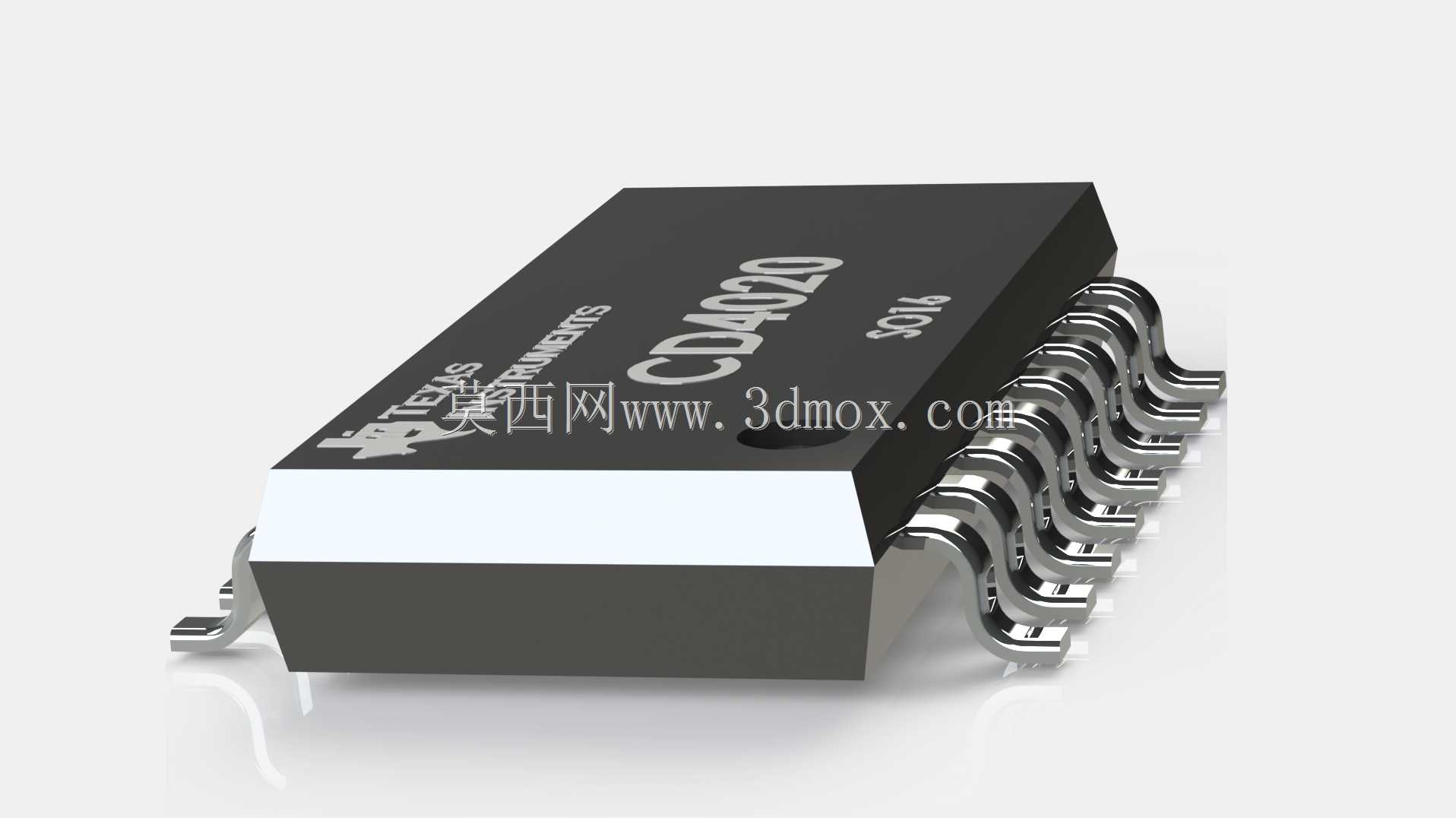

　　从功能特性对应的结构设计来看，这款SO-16封装的CD4020属于表面贴装器件，本体采用黑色环氧塑封材质，本体上的圆形定位标记是第一引脚的识别标识，做结构建模时这个标记的位置必须精准，不然生产时SMT贴片机的视觉识别会出错，导致整批器件贴装反向。引脚分布在本体两侧，每侧8个引脚，引脚采用鸥翼型成型设计，这种引脚设计的好处是焊接时应力释放好，哪怕板卡受温漂产生轻微形变，引脚也能通过自身形变抵消应力，避免焊点开裂，建模时引脚的弯折角度、伸出长度、引脚间距都严格按照JEDEC的SOIC-16封装标准来做，引脚中心间距1.27mm，引脚宽度0.4mm，本体宽度3.9mm，本体长度9.9mm，包括引脚在内的总宽度6.0mm，器件总高度1.75mm，这些尺寸都是实际量产中反复核对过的，和TI原厂的器件规格书参数完全匹配。

　　设计建模的时候，最先确定的是安装边界，SMT器件的安装边界不只是器件本体的投影范围，还要考虑焊接时的焊盘外伸尺寸、器件周边的禁布区要求，比如这款芯片的引脚焊盘，每侧要比引脚宽出0.2mm，长度方向伸出引脚末端0.8mm，这样波峰焊或者回流焊时焊锡能充分浸润引脚，形成可靠的焊点。另外器件本体下方0.5mm范围内不能布置过高的走线或者其他贴片元件，避免器件贴装时被顶起导致虚焊，建模时特意把这些安装禁布的边界也做了参考面，方便结构工程师做布局检查时直接调用。

　　之前有次做一款小型计数器板卡，一开始用的网上随便找的SO16封装模型，本体高度做薄了0.3mm，结果壳体开模后装板，芯片表面刚好顶到壳体的内凸筋，不得不临时修模，耽误了近两周的量产进度，从那之后做这类贴片器件的三维模型，都会把每个细节尺寸卡到和实物一致，包括塑封本体的边角倒角、引脚表面的镀锡层厚度、定位标记的凹陷深度，这些看似不起眼的细节，在做整机装配干涉检查、SMT贴装仿真的时候都能派上大用场。

　　另外在做板卡热设计的时候，这个模型也能提供参考，SO-16封装的芯片功耗虽然不高，一般工作功耗在毫瓦级，但在密闭的仪表壳体内，多个器件叠加发热时，器件和壳体之间的间隙会影响散热路径，模型的精准高度能帮助工程师计算器件表面到壳体内壁的空气层厚度，判断是否需要增加导热垫或者预留散热间隙，避免长时间工作时芯片结温过高导致计数出错。还有做PCB的器件3D装配检查时，这个模型能和其他接插件、电容、电阻的模型配合，提前发现器件之间的高度冲突，比如之前碰到过电解电容摆放在芯片旁边，电容高度过高和旁边的接插件干涉，就是靠精准的器件模型在设计阶段就排查出来，省去了打样后改板的成本。

　　从建模的细节处理来说，塑封本体表面的丝印标识也做了还原，包括原厂标识、器件型号、封装标识，这些细节在做产品的可视化渲染、装配说明书制作的时候能直接用，不用后期再贴图处理。引脚的模型做了轻微的拔模斜度，和实际冲压成型的引脚形态一致，不是简单的直角薄片，这样在做焊接应力仿真的时候，模型的力学特性更接近真实器件，仿真结果更有参考价值。

　　很多刚入行的结构工程师觉得贴片芯片的模型随便画画就行，只要大概尺寸对就可以，实际在量产环节，哪怕0.1mm的尺寸偏差，都可能导致SMT贴装时吸嘴吸持不稳、焊盘对位偏移、焊点不良率上升，尤其是做工业类板卡，产品往往要在宽温环境、振动环境下长期工作，焊点的可靠性直接决定产品寿命，而精准的三维模型是从设计阶段就规避这些问题的基础。这款CD4020的SO-16封装模型，不管是做PCB布局的干涉检查、SMT贴装程序的仿真验证、整机结构的装配校验，还是做产品的渲染展示，都能满足工程实际需求，所有尺寸边界都经过实物核对，不会出现设计与实物脱节的问题。
